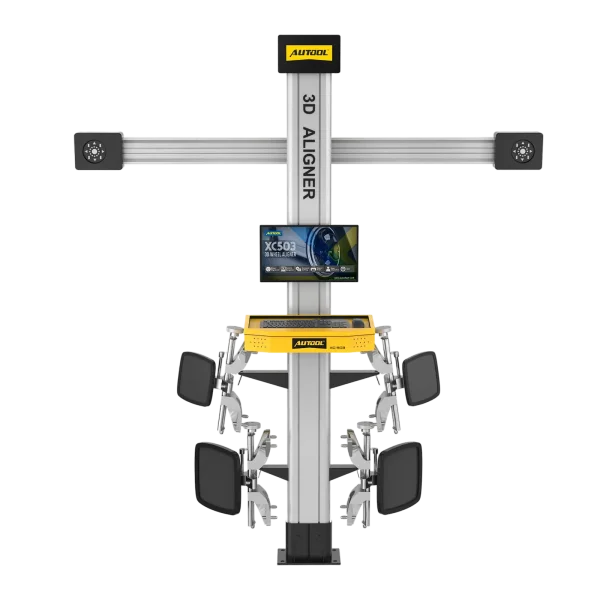

3D-wieluitlijning met een vaste camerakolom
De XC503 leest passieve meettargets op de wielen uit met HD-camera's op een vaste kolom en berekent de wiel- en carrosseriegeometrie voor het geselecteerde voertuig. Gesproken aanwijzingen en LED-indicaties begeleiden het plaatsen van de meettargets, de korte rolcompensatie en de meting, en opgeslagen historie en rapporten leggen elke opdracht vast. Een vlakke uitlijnplek en een hefbrug zijn vereist.
- 3D-camera’s op vaste kolom
- Passieve doelen
- Toespoor/camber 0.01°
- Rolcompensatie over 8–12 cm
- 13 talen
Belangrijkste kenmerken
-
3D-camerameting
HD-camera's van industriële kwaliteit leggen beelden van de meetdoelen vast en berekenen optisch de uitlijngegevens van alle vier de wielen.
-
Passieve, waterdichte uitlijntargets
Valbestendige meetdoelen zonder kabels die je moet meeslepen, zonder iets te hoeven opladen en zonder batterijen te hoeven vervangen.
-
Spraak- en LED-begeleiding
Gesynchroniseerde gesproken aanwijzingen en LED-indicatoren begeleiden elke stap, zodat je niet bij elke afstelling naar het scherm hoeft te kijken.
-
Wiel- en carrosseriegeometrie
Sporing, wielvlucht, fuseelangshelling en stuwhoek naast wielbasis, spoorbreedte en diagonale carrosserieafmetingen.
-
Doorzoekbare voertuigdatabase
Selecteer merk, serie, model en bouwjaar, zoek op trefwoord, of voeg je eigen voertuigmodellen toe.
-
Traceerbare rapporten
Bekijk historische gegevens, sla rapporten op en druk het huidige voertuigrapport af via een aangesloten printer.
-
Expertmodus
Een alternatieve werkwijze in de software voor opgeleide technici die sneller willen werken.
Modelvergelijking
| XC503 | XC505 | XC508 | |
|---|---|---|---|
| Camerabevestiging | Vaste kolom | Verrijdbare kast | Automatisch volgen van de hefhoogte |
| Schermen | 1 | 1 | 2 |
| Ingebouwde printer | Nee | Nee | Ja |
| Lade | Nee | Ja | Ja |
Inhoud van de doos
- Kolomassemblage en dwarsbalk met camera’s
- Monitor en XC503-computerunit / audio-unit
- Toetsenbord en muis
- Uitlijntargets, klemmen en klemhouders
- Draaiplaten
- Rempedaaldrukker en stuurwielhouder
Gebruiksaanwijzing
- Controleer de geschiktheid van de werkplekControleer de geometrie van de hefbrug of werkput, de draai- en schuifplaten, de uitrolruimte, de zichtlijn naar de meetdoelen, de stroomvoorziening, de verlichting en de installatiematen.
- Inspecteren en identificerenControleer banden, bandenspanning, wielophanging, rijhoogte en belading en selecteer vervolgens het exacte voertuig, bouwjaar en de juiste specificatie.
- Monteer klemmen en uitlijntargetsCentreer en bevestig ze op schone wieloppervlakken en zorg dat elk meetdoel zichtbaar blijft voor de camera’s.
- CompenserenRol het voertuig naar voren of naar achteren om de slingeringcompensatie te voltooien.
- Meet en interpreteerLees de relevante hoeken en carrosseriematen af en maak onderscheid tussen afstelbare geometrie en beschadigde of niet-afstelbare onderdelen.
- AanpassenVoer de toegestane mechanische afstellingen uit en voltooi vervolgens eventuele voertuigspecifieke elektronische procedures.
- Opnieuw meten en rapporterenHerhaal de meting, controleer de stand van het stuurwiel en sla het rapport met de waarden vóór en na de werkzaamheden op of druk het af.
Targets opstellen, compensatie, meting en problemen oplossen: XC503-gebruikershandleiding (PDF).
Goed om te weten
Let op
- Vereist een stabiele, vlakke uitlijnplek en een geschikte hefbrug met voldoende vrije ruimte eromheen; de software kan een ongeschikte ondergrond niet compenseren.
- Voorkom dat direct zonlicht, direct infraroodlicht en sterke reflecties op de meettargets en camera's vallen.
- Voor kalibratie van SAS, EPAS of ADAS na het uitlijnen is aparte diagnose- of kalibratieapparatuur nodig.
- Plan geen werkzaamheden aan 24-inch wielen tenzij de meegeleverde klem daar uitdrukkelijk voor geschikt is verklaard.
- Kies de 110 V- of 220 V-versie die bij je lokale netspanning past.
Onderhoud
- Controleer vóór elke meting het contact van de klemmen, de staat van de meetpanelen en de bevestiging.
- Volg de vereisten voor controle of kalibratie na installatie, verplaatsing, een schok of reparatie.
- Plaats het wieluitlijnapparaat niet op een trillende of hellende ondergrond en bescherm het tegen vocht en spatwater.
FAQ
Is de volgorde van afstellen belangrijk?
Ja. Begin achteraan om de stuwlijn vast te leggen en ga daarna naar voren. Een onjuiste stuwhoek beïnvloedt de andere meetwaarden.
Moeten de camera's na levering worden afgesteld?
Nee. De XC503 wordt vóór verzending gekalibreerd en kan volgens de handleiding worden geïnstalleerd en gebruikt zonder extra afstelling van de camera's.
Wat moet ik controleren als de computer niet opstart?
Controleer de voeding van de computer, druk op de aan-uitknoppen van zowel de computer als de monitor, kijk of er een indicatie-LED knippert en controleer de instellingen voor helderheid en contrast van de monitor.
