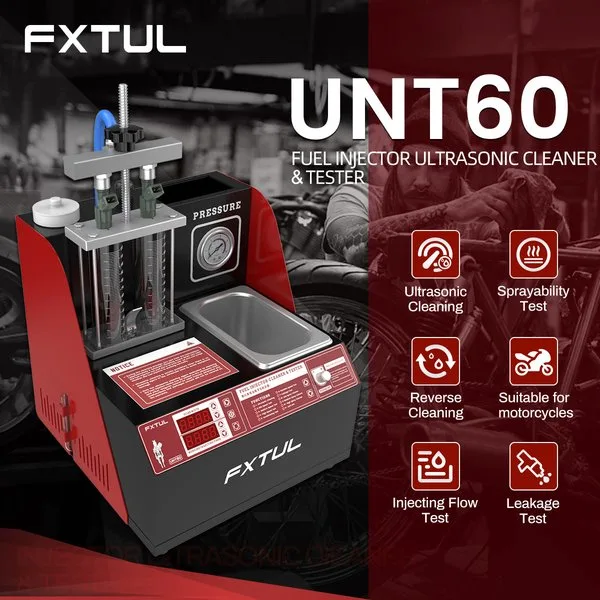

Injectorreiniger en -tester voor motorfietsen met negen testprogramma's
De FXTUL UNT60 reinigt motorfietsinjectoren in een ultrasoonbad en test ze vervolgens op een drukgeregelde testbank om de inspuithoeveelheid, het sproeibeeld en de dichtheid te vergelijken. Het apparaat werkt uitsluitend op netspanning van 220V.
- 9 testprogramma’s
- Simulatie van 0–7500 r/min
- Systeemdruk: 0–0.6 MPa
- Glazen cilinders van 100 ml
- Reiniging op 40 kHz
Belangrijkste kenmerken
-
Ultrasoon reinigen
Reinigt één of meerdere injectoren tegelijk en verwijdert daarbij afzettingen en interne verstoppingen.
-
Toerentalsimulatietests
Tests bij stationair, middelhoog en hoog toerental, plus een acceleratietest die van 750 tot 7500 rpm oploopt en een variabele test die stapsgewijs 750, 4500 en 7500 rpm doorloopt.
-
Gelijkmatigheid en spuitvolume
Elke injector vult zijn eigen glazen cilinder, zodat de volumes kunnen worden vergeleken. De opbrengsten van injectoren in hetzelfde voertuig mogen onderling niet meer dan 2% verschillen.
-
Weergave van verneveling
Verlichting achter de cilinders maakt het sproeibeeld en de sproeihoek van elke injector duidelijk zichtbaar.
-
Lektest
Houdt de injectoren op een druk van 0.3 MPa om te controleren op druppelen; een goed werkende injector vertoont doorgaans binnen één minuut geen lekkage.
-
Instelbare parameters
Elektronische drukregeling, met instelbare testtijd, pulsbreedte, frequentie, aantal inspuitingen en schakelcyclus.
-
Herbruikbare testvloeistof
Een zichtbare niveaumeter toont het vloeistofniveau in de tank, en de testvloeistof stroomt terug voor hergebruik.
Meer specificaties
| Testvloeistoftank | 1300 ml |
|---|---|
| Aantal injecties | 0–9900 |
| Pulsbreedte | 0–20.0 ms in stappen van 0.1 ms |
| Gebruiksduur | 0–20 min |
| Ultrasoonvermogen | 65–70W |
Gebruiksaanwijzing
- Bereid de injectoren voorControleer de rubberen afdichting van elke injector en vervang deze als die beschadigd is, en verwijder vervolgens vet aan de buitenkant.
- Ultrasoon reinigenPlaats de beugel in de tank, voeg reinigingsmiddel toe, sluit de aansturingskabels aan, selecteer programma 01, stel de tijd in (standaard 10 minuten), druk op start en schakel de ultrasoonfunctie in met de schakelaar.
- Voeg testvloeistof toeGiet met de aftaphendel in de open stand ongeveer 1000 ml testvloeistof met de trechter door het glazen venster.
- Monteer op de railMonteer de bovenste inlaataansluiting, smeer de O-ringen van de injectoren in met vet en zet de injectoren vast met de vergrendelstang.
- Voer de tests uitStel voor de stationairtest ongeveer 2 minuten in, stel de druk in op 0.25–0.3 MPa en behoud de standaardpulsbreedte van 3 ms.
- Controleer het sproeivolumeStel in programma's 08–10 het aantal injecties in (doorgaans 2000), zet de afvoerhendel omlaag om de volumes af te lezen, en zet deze vervolgens omhoog om de vloeistof terug te laten stromen.
Volledige bedieningsinformatie: UNT60-gebruikershandleiding (PDF).
Goed om te weten
Let op
- Start ultrasone reiniging nooit met een lege tank.
- Gebruik in de tank uitsluitend een speciaal reinigingsmiddel voor ultrasoonreiniging en gebruik nooit petroleum of benzine als reinigings- of testvloeistof; deze beschadigen de O-ringen en rubberen leidingen.
- Meng geen reinigingsmiddel met testvloeistof. Het gebruik van reinigingsmiddel als testvloeistof kan de pomp laten doorbranden.
- De maatcilinders zijn van glas en breken gemakkelijk; houd andere voorwerpen uit de buurt van het apparaat.
Onderhoud
- Vervang vervuilde testvloeistof: laat de tank leeglopen, spoel deze met een beetje verse vloeistof, laat opnieuw leeglopen en voeg 1 L nieuwe vloeistof toe.
- De zekering zit in een gemarkeerd vak bij de voedingsaansluiting aan de linkerkant.
- Trek voor opslag de stekker uit het stopcontact, berg de aansluitstukken op in de accessoiredoos, laat het reinigingsmiddel weglopen en veeg het apparaat droog.
