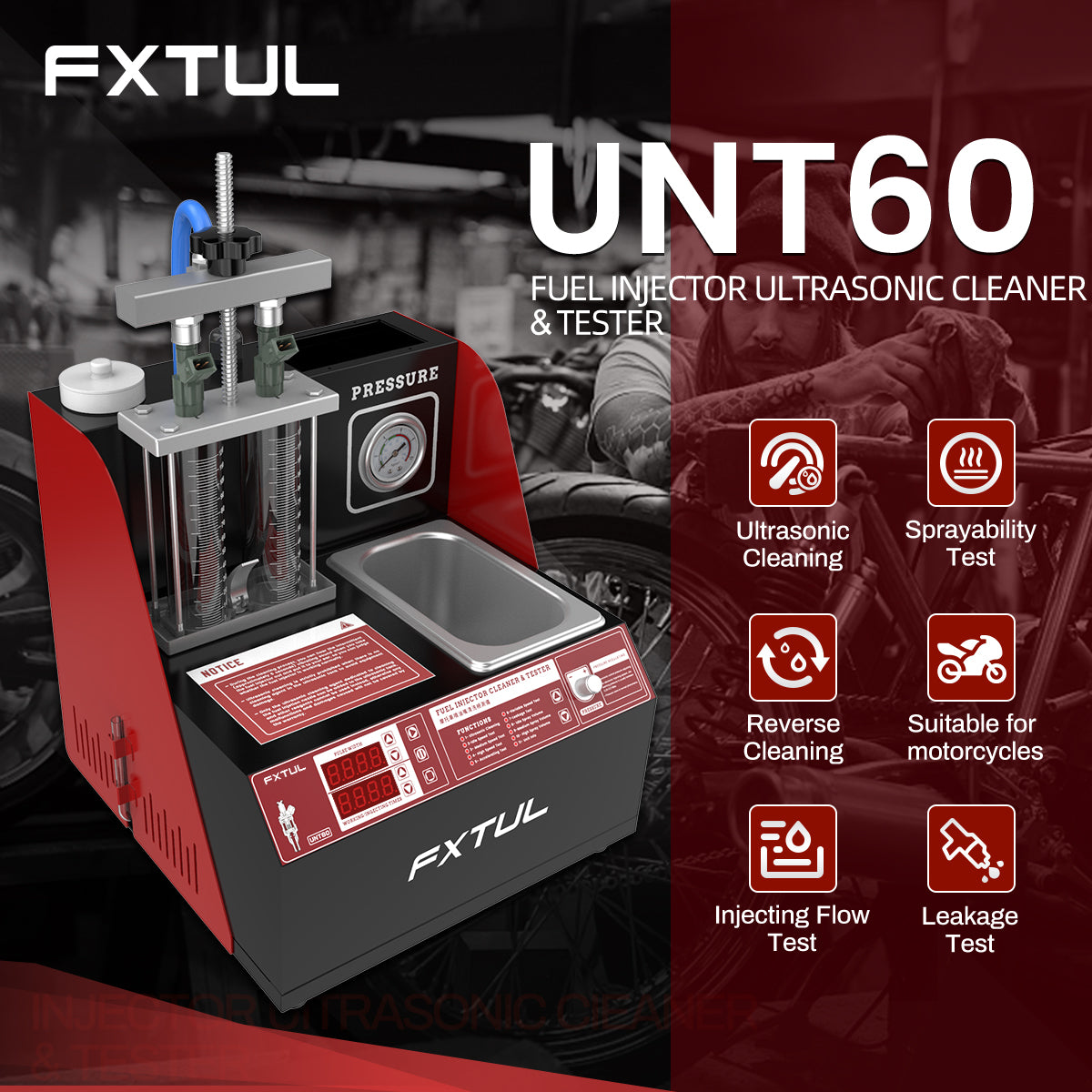

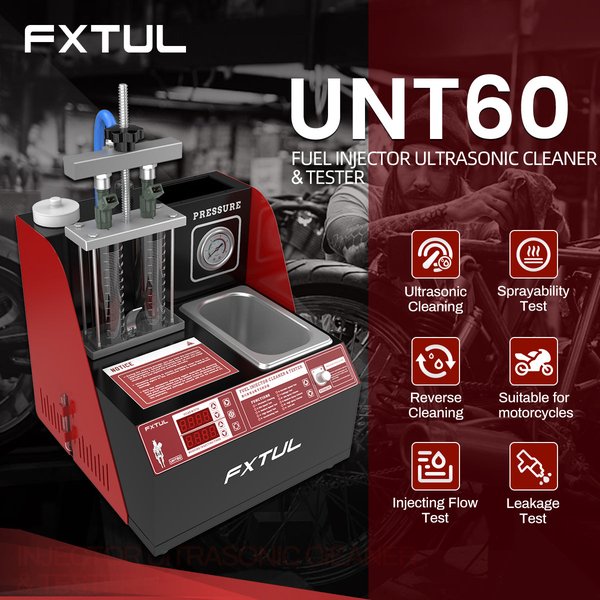

Motorrad-Einspritzdüsenreiniger und -prüfgerät mit neun Prüfprogrammen
Das FXTUL UNT60 reinigt Motorrad-Einspritzdüsen in einem Ultraschalltank und testet sie anschließend auf einem druckgeregelten Prüfstand zum Vergleich von Sprühvolumen, Sprühbild und Dichtheit. Es funktioniert ausschließlich mit 220V-Netzstrom.
- 9 Prüfprogramme
- Simulation mit 0–7500 r/min
- Systemdruck von 0–0.6 MPa
- Glaszylinder mit 100 ml
- Reinigung mit 40 kHz
Hauptmerkmale
-

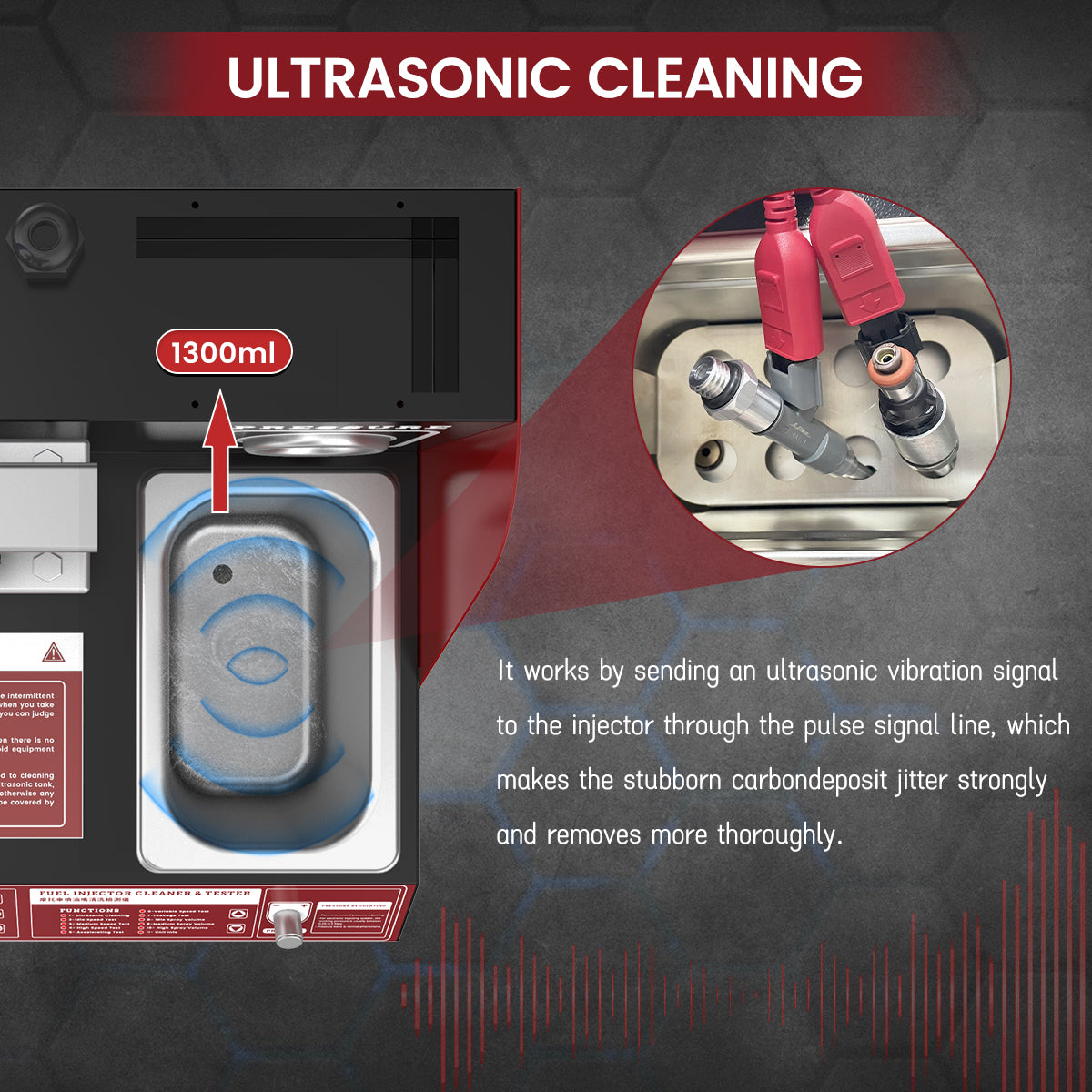

Ultraschallreinigung
Reinigt eine oder mehrere Einspritzdüsen gleichzeitig und entfernt Ablagerungen sowie innere Verstopfungen.
-

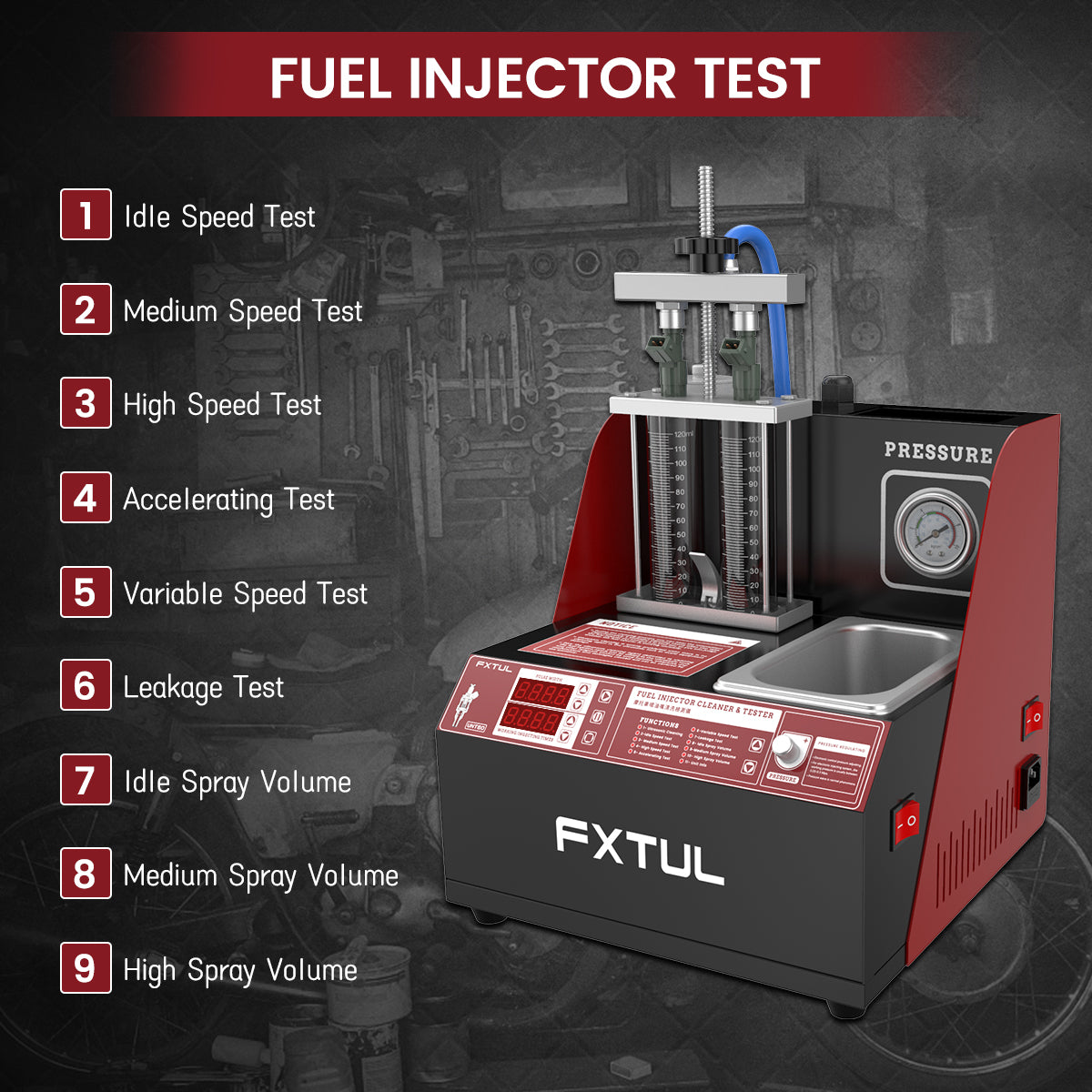

Drehzahlsimulationstests
Tests bei Leerlauf, mittlerer und hoher Drehzahl sowie ein Beschleunigungstest von 750 bis 7500 rpm und ein variabler Test mit den Stufen 750, 4500 und 7500 rpm.
-
Gleichmäßigkeit und Sprühvolumen
Jede Einspritzdüse füllt ihren eigenen Glasmesszylinder, sodass die Mengen vergleichbar sind. Einspritzdüsen eines Fahrzeugs sollten höchstens um 2% voneinander abweichen.
-

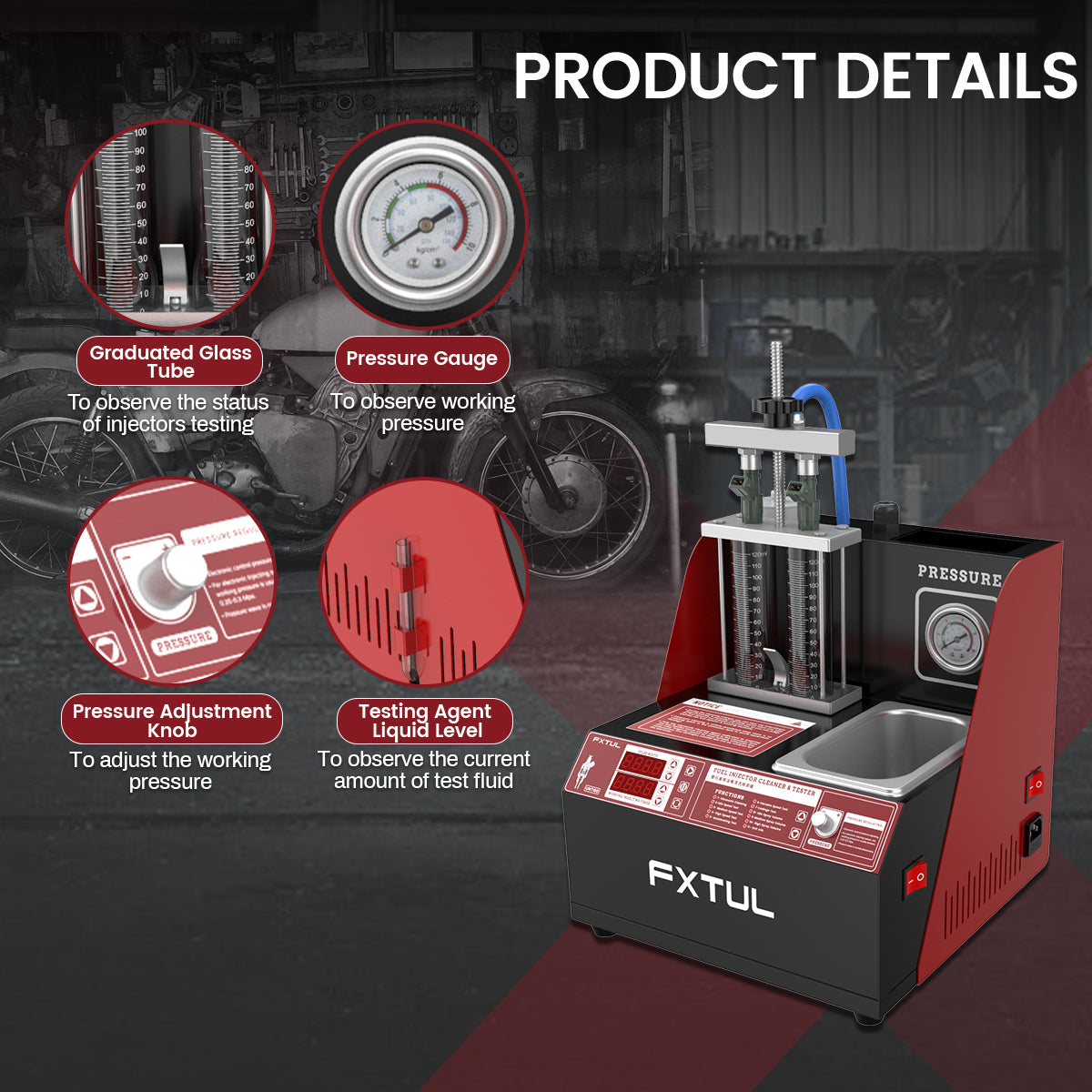

Ansicht des Sprühbilds
Eine Hintergrundbeleuchtung hinter den Messzylindern zeigt Spritzbild und Winkel jeder Einspritzdüse deutlich.
-
Lecksuche
Hält die Einspritzdüsen bei 0.3 MPa, um auf Tropfen zu prüfen; eine intakte Düse zeigt innerhalb einer Minute im Allgemeinen kein Leck.
-

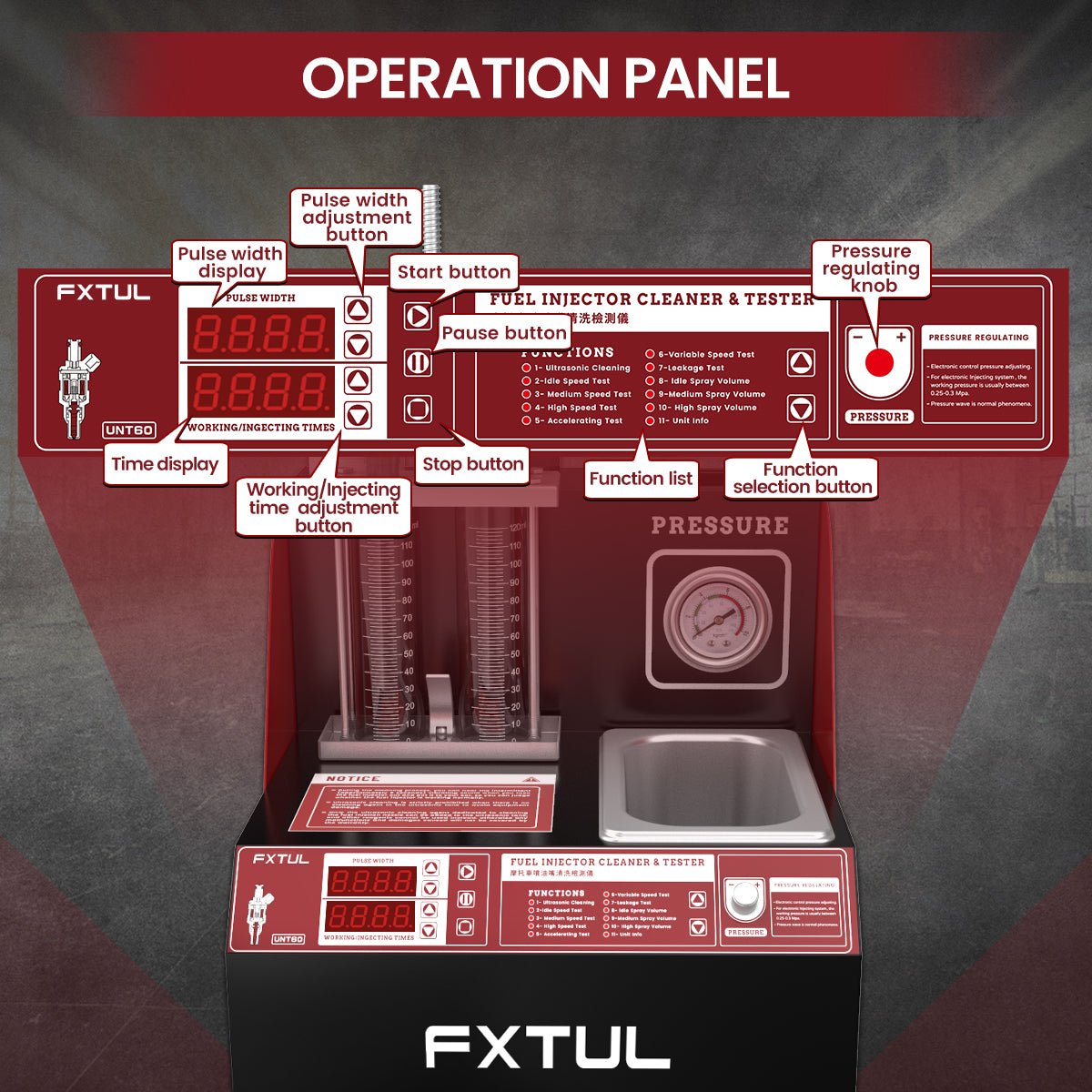

Einstellbare Parameter
Elektronische Druckregelung mit einstellbarer Prüfzeit, Impulsbreite, Frequenz, Einspritzanzahl und Schaltzyklus.
-
Wiederverwendbare Prüfflüssigkeit
Eine sichtbare Füllstandsanzeige zeigt die Flüssigkeit im Tank; Prüfflüssigkeit fließt zur Wiederverwendung zurück.

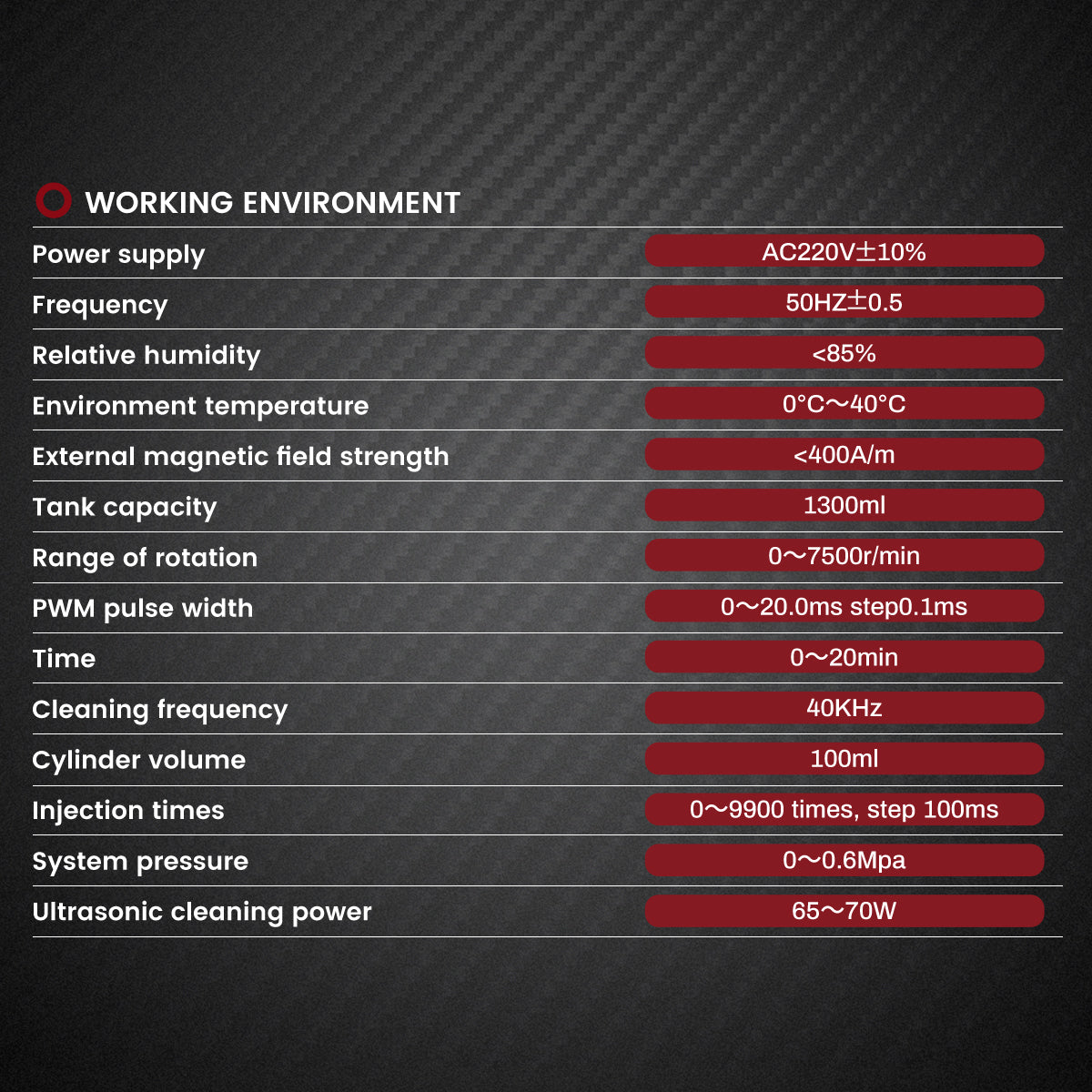

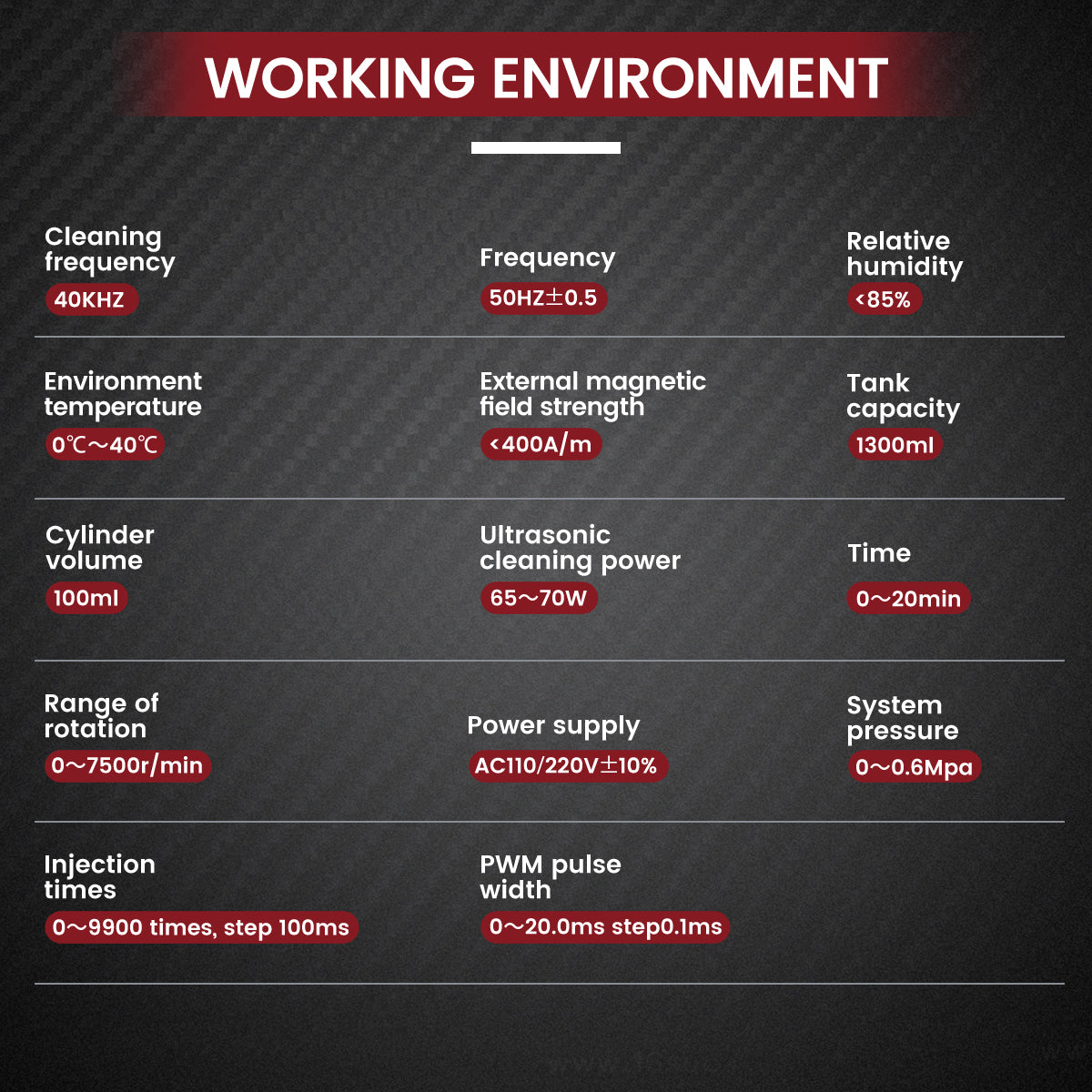

Weitere technische Daten
| Tank für Prüfflüssigkeit | 1300 ml |
|---|---|
| Anzahl der Einspritzungen | 0–9900 |
| Pulsbreite | 0–20.0 ms in Schritten von 0.1 ms |
| Laufzeit | 0–20 Min. |
| Ultraschallleistung | 65–70W |
Anwendung
- Bereiten Sie die Einspritzdüsen vorDie Gummidichtung jeder Einspritzdüse prüfen, bei Schäden ersetzen und anschließend äußeres Fett entfernen.
- UltraschallreinigungSetzen Sie die Halterung in den Tank, geben Sie Reinigungsmittel hinzu, schließen Sie die Ansteuerungsleitungen an, wählen Sie Programm 01, stellen Sie die Zeit ein (standardmäßig 10 Minuten), drücken Sie Start und schalten Sie den Ultraschallschalter ein.
- Testflüssigkeit hinzufügenBei geöffnetem Ablassgriff etwa 1000 ml Prüfflüssigkeit mit dem Trichter durch das Glasfenster einfüllen.

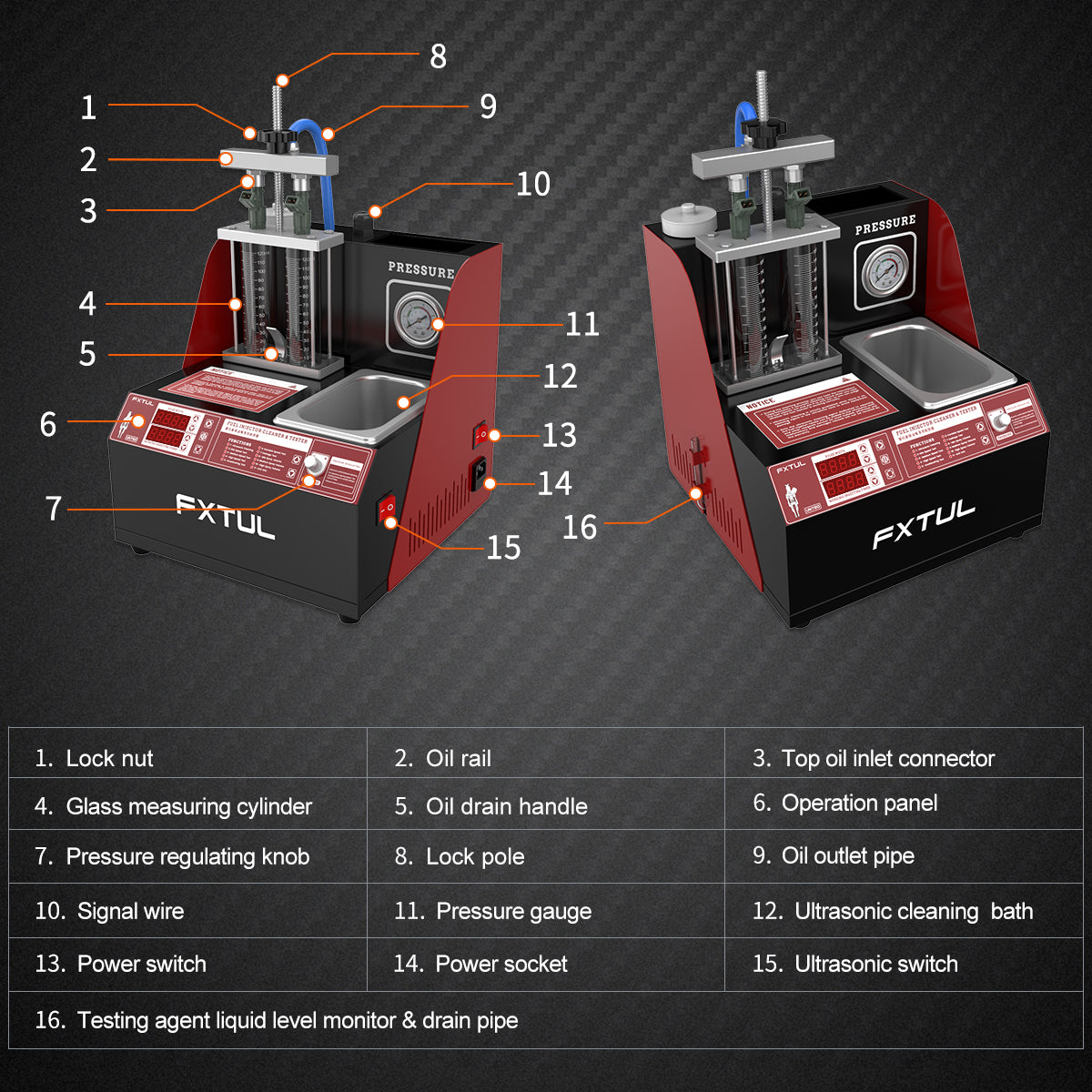

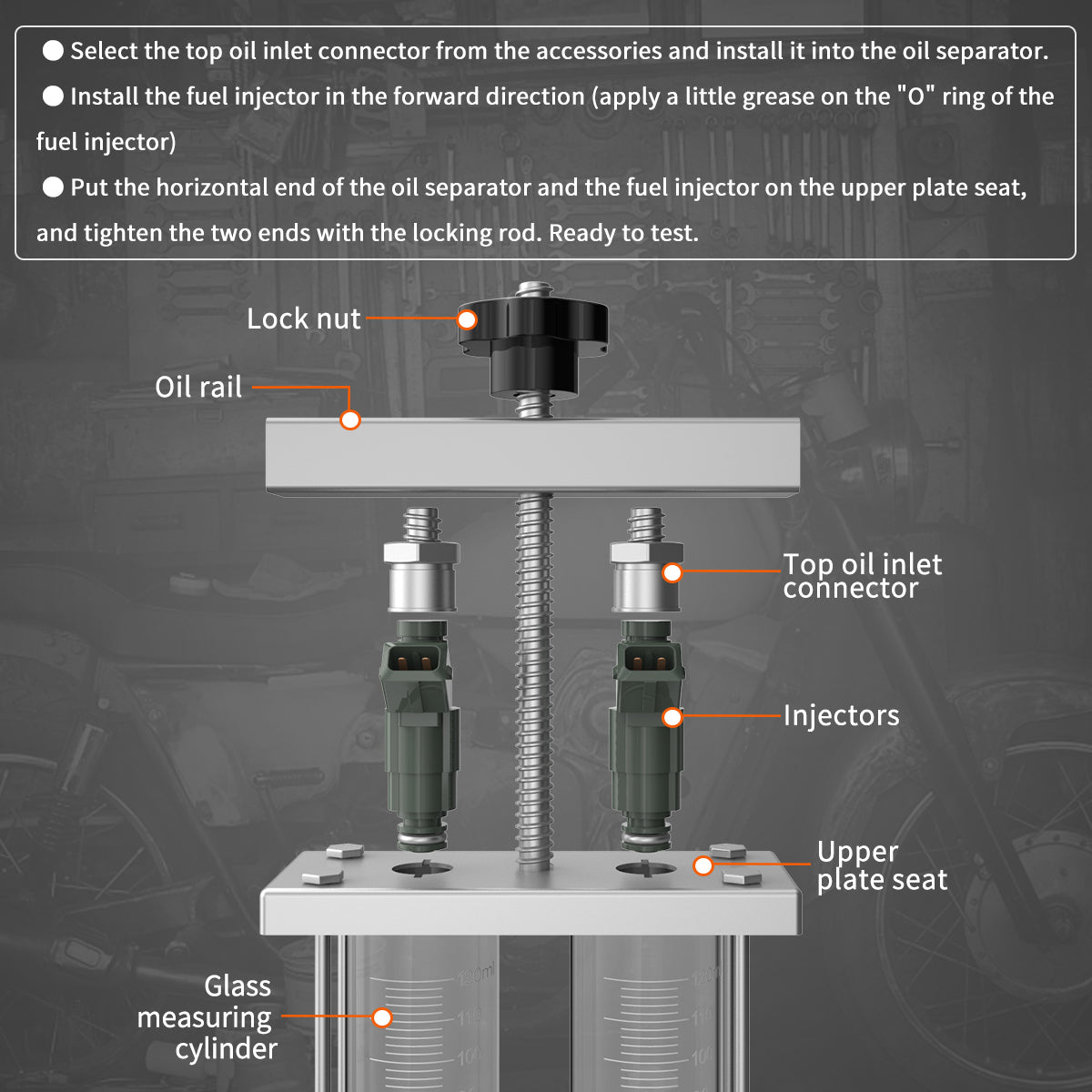

- An der Schiene montierenMontieren Sie den oberen Zulaufanschluss, fetten Sie die O-Ringe der Einspritzdüsen und sichern Sie die Düsen mit der Arretierstange.
- Tests durchführenStellen Sie für die Leerlaufprüfung etwa 2 Minuten ein, regeln Sie den Druck auf 0.25–0.3 MPa und behalten Sie die Standardimpulsbreite von 3 ms bei.
- Sprühmenge prüfenStellen Sie in den Programmen 08–10 die Einspritzanzahl ein (üblicherweise 2000), senken Sie den Ablassgriff zum Ablesen der Mengen und heben Sie ihn dann an, um die Flüssigkeit zurückzuführen.
Vollständige Bedienungsdetails: UNT60-Benutzerhandbuch (PDF).
Gut zu wissen
Achtung
- Ultraschallreinigung niemals mit leerem Tank starten.
- Verwenden Sie im Tank ausschließlich spezielles Ultraschallreinigungsmittel und niemals Petroleum oder Benzin als Reinigungs- oder Prüfflüssigkeit; diese beschädigen O-Ringe und Gummileitungen.
- Mischen Sie Reinigungsmittel und Prüfmittel nicht. Die Verwendung von Reinigungsmittel als Prüfflüssigkeit kann die Pumpe durchbrennen lassen.
- Die Messzylinder bestehen aus Glas und brechen leicht; andere Gegenstände vom Gerät fernhalten.
Pflege
- Ersetzen Sie verschmutzte Prüfflüssigkeit: Tank ablassen, mit etwas frischem Mittel spülen, erneut ablassen und 1 L neue Flüssigkeit einfüllen.
- Die Sicherung befindet sich in einem markierten Kasten an der Netzbuchse auf der linken Seite.
- Ziehen Sie zur Aufbewahrung den Netzstecker, legen Sie die Steckverbinder in die Zubehörbox zurück, lassen Sie das Reinigungsmittel ab und wischen Sie das Gerät trocken.
