Fahrzeuge mit geringer Bodenfreiheit auf eine Achsvermessungs-Scherenhebebühne bringen

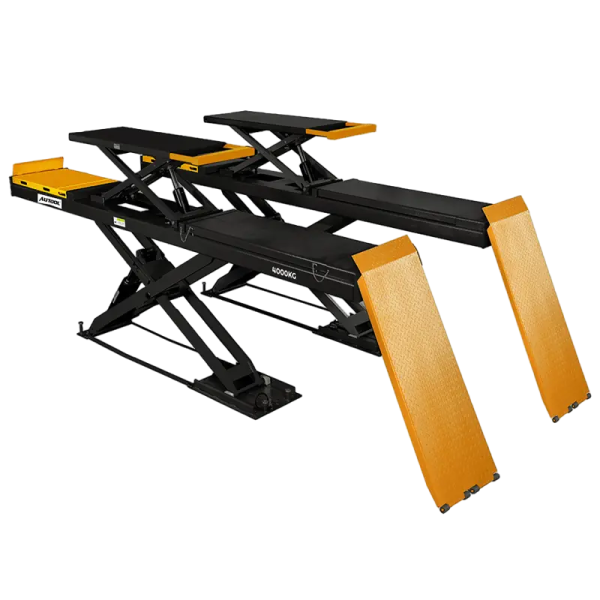

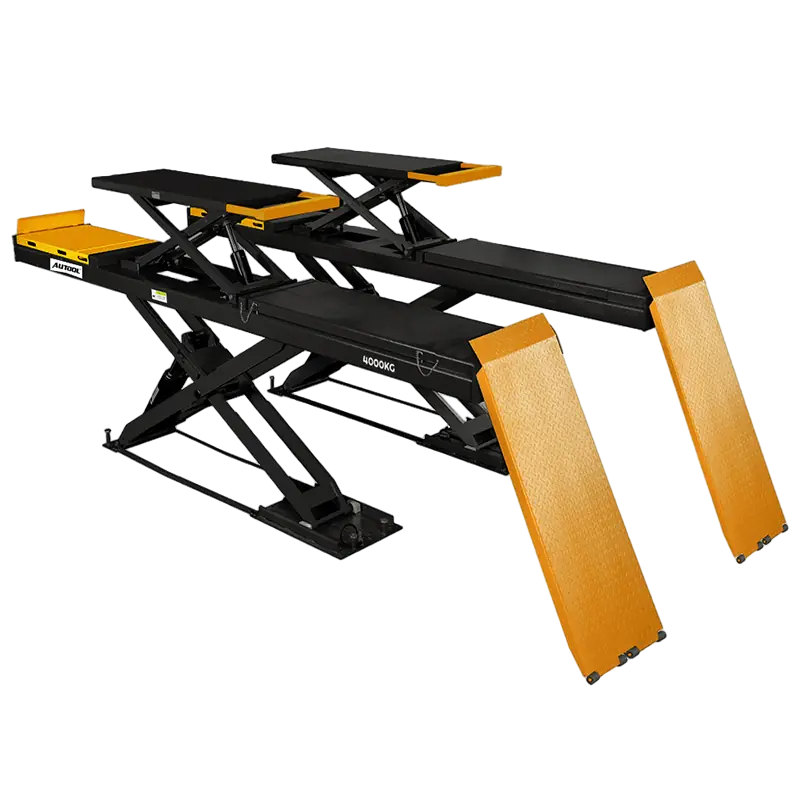

Die ATL-4SHU senkt sich auf 190 mm für Fahrzeuge mit niedrigem Fahrwerk und kombiniert eine Haupthebebühne mit einer Hilfs-Scherenhebebühne für Achsvermessungs- und Wartungsarbeiten. Sechs Hydraulikzylinder mit dualer synchronisierter Hydraulik treiben beide Ebenen an. Die Tragkraft der Hilfshebebühne ist separat und addiert sich nicht zur Hauptkapazität.
- 4, 000 kg Haupthub
- 190 mm abgesenkte Höhe
- 1,680 mm Hubhöhe
- Sechs Hydraulikzylinder
- Haupt- und Hilfshebebühne
Hauptmerkmale
-
Ultraflache Einfahrt
Die geringe Absenkhöhe eignet sich für Fahrzeuge mit geringer Bodenfreiheit und kompakte Werkstattlayouts.
-
Haupt- und Hilfsheben
Die sekundäre Scherenhebebühne hebt das Fahrzeug von den Hauptplattformen ab für Achsvermessungs- und Servicearbeiten.
-
Synchronisierte Hydraulik
Zwei Hydrauliksysteme laufen synchron für ein gleichmäßigeres Heben und Senken.
-
Ausfahrbare Sekundärplattform
Die einseitige Verlängerung ist Standard; eine zweiseitig ausfahrbare Sekundärhebebühne ist optional erhältlich.
-
Mehrstufige Sicherheit
Dreifache mechanische Sicherheitseinrichtungen, die sich beim Absenken automatisch entriegeln, Wellendruckverriegelungen, eine pneumatische mechanische Sicherheitsverriegelung am X-Rahmen aus Massivstahl sowie ein 24 V-Sicherheitssteuerkreis.
-
Optionale Absenksicherung
Infrarot-Niveauerkennung und eine Fußschutzeinrichtung sind optional erhältlich.
-
Werkstattqualität
Lasergeschnittener X-Rahmen aus legiertem Stahl, kugelgestrahlte und spritzbeschichtete Oberflächen, verschleißfeste Lager an den Drehpunkten sowie japanische Dichtungen mit italienischen Kugelventilen.
Weitere technische Daten
| Länge der Hauptplattform | 4520 mm |
|---|---|
| Länge der Hilfsplattform | 1540–1750 mm |
| Breite der Hilfsplattform | 600 mm |
| Lastprüfung | Statische Prüfung 150% und dynamische Prüfung 115%, gemäß EU-Prüfnormen |
Anwendung
- Standort qualifizierenBestätigen Sie die Installationszeichnung, Betonfestigkeit und -dicke, Verankerungen, Freiräume, Stromversorgung, Luftversorgung und Zufahrtsbereich.
- Vor der Verwendung prüfenPrüfen Sie Anker, Plattformen, Schläuche, Zylinder, Verriegelungen und Synchronisationskomponenten, bevor Sie ein Fahrzeug beladen.
- Fahrzeug positionierenZentrieren Sie das Fahrzeug und halten Sie Türen, Reifen und Karosserie von beweglichen Teilen fern.
- Aufnahmepunkte festlegenVerwenden Sie die vom Fahrzeughersteller freigegebenen Hebepunkte und passen Sie die Platzierung von Plattform und Verlängerung an den Radstand an.
- Anheben und prüfenNur so weit anheben, dass die Last aufgenommen wird, Kontaktpunkte und Balance prüfen und dann weiterfahren, während Sie beide Seiten beobachten.
- Verriegelungen einrastenAuf die mechanischen Verriegelungen absenken und bestätigen, dass beide Seiten eingerastet sind, bevor jemand darunter arbeitet.
- Anheben und absenkenEntfernen Sie Werkzeuge und Personen, lösen Sie die Verriegelungen wie vorgesehen und senken Sie die Hebebühne über die kontrollierte Abwärtsbewegung ab.
Gut zu wissen
Achtung
- Installieren und verankern Sie die Hebebühne nur auf dem angegebenen Betonfundament und gemäß dem vorgegebenen Layout; holen Sie vor den Arbeiten vor Ort die Installationszeichnung ein.
- Überschreiten Sie nicht die Nennlast; die Tragfähigkeit allein belegt nicht die Eignung für ein bestimmtes Fahrzeug oder eine bestimmte Lastverteilung.
- Beenden Sie die Nutzung, wenn Schläuche, Zylinder, Dichtungen, Verankerungen oder die Synchronisation Schäden, Leckagen oder ungewöhnliche Bewegungen aufweisen.
- Infrarot-, Fuß- oder anderer optionaler Schutz ist nur vorhanden, wenn er in der bestellten Konfiguration enthalten ist.
- Bestätigen Sie vor der Installation die Spannungskonfiguration und die örtlichen elektrischen Anforderungen.
