Richten Sie die Hebebühnenplattformen am Fahrzeug aus und heben Sie dann synchron an

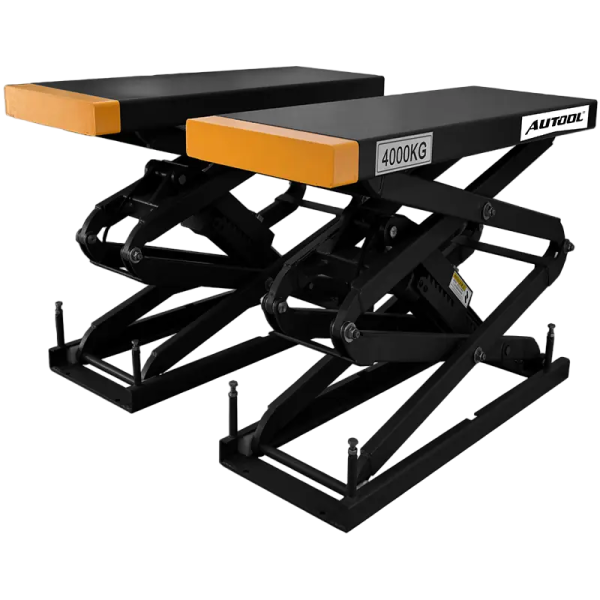

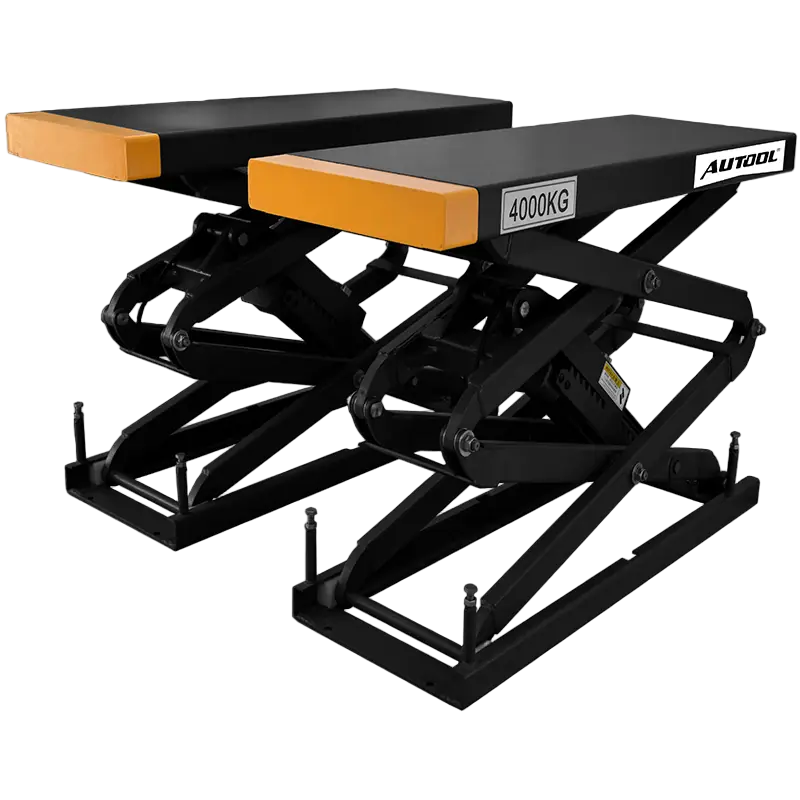

Der ATL-4S Kleinfeld-Scherenlift passt die Plattformlänge an die Fahrzeuggröße an und hebt mit hydraulischer Synchronisation; hydraulische Verriegelungen und zwei mechanische Sicherheitseinrichtungen halten die Position und entriegeln beim Absenken automatisch. Er muss auf dem vorgeschriebenen Betonfundament installiert werden.
- 4, 000 kg belastbar
- 1,560–1,760 mm Plattformen
- 1,999 mm Hubhöhe
- Doppelte mechanische Sicherung
- 24 V Steuerkreis
Hauptmerkmale
-
Verstellbare Plattformlänge
Stellen Sie die Länge der Plattform ein, um Fahrzeuge unterschiedlicher Größe aufzunehmen.
-
Hydraulische Synchronisation und Verriegelungen
Synchronisierte Hydraulik unterstützt sanftes Anheben, und die hydraulische Verriegelung hält eine stabile Position.
-
Doppelte mechanische Sicherheit, automatische Entriegelung
Zwei mechanische Sicherheitseinrichtungen schützen vor unbeabsichtigtem Absenken und lösen automatisch aus, wenn Sie den Lift absenken.
-
24 V Niederspannungssteuerung
Der Niederspannungs-Steuerstromkreis reduziert das elektrische Risiko während des Anhebens und Absenkens.
-
Berstschutz für Ölschläuche
Eine Berstschutzvorrichtung ergänzt den Hydraulikkreis um eine zusätzliche Sicherheitsebene.
-
Präzisionszylinder
CNC-gedrehte Zylinder mit glatter Oberfläche; das Rollpolieren des Zylinderrohrs verbessert die Verschleißfestigkeit.
-
Hydraulikkomponenten
Japanische und italienische Dichtungen für einen leckagefreien Betrieb und italienische Kugelhähne für die Hydrauliksteuerung.
-
Langlebige Oberfläche
Kugelstrahlen und Hochtemperatur-Sprühbeschichtung, mit verschleißfesten Lagern an den Drehpunkten.
Lieferumfang
- Haupt- und Zusatz-Hebeinheiten
- Elektrischer Steuerkasten
- Zubehörbox
Optional erhältliches Zubehör (SUV-Stützwerkzeug, Infrarot-Niveauerkennung, Fußschutz beim Absenken) wird nur geliefert, wenn es Teil der bestellten Konfiguration ist.
Anwendung
- Standort qualifizierenBestätigen Sie vor der Installation die Zeichnung der Hebebühne, Betonfestigkeit und -dicke, Verankerungen, Freiräume, Stromversorgung, Luftversorgung und Zufahrtsbereich.
- Vor der Verwendung prüfenPrüfen Sie Anker, Plattformen, Schläuche, Zylinder, Verriegelungen und Synchronisationsteile, bevor Sie ein Fahrzeug beladen.
- Fahrzeug positionierenZentrieren Sie es auf den Plattformen und halten Sie Türen, Reifen und Karosserie von beweglichen Teilen fern.
- Aufnahmepunkte festlegenVerwenden Sie die vom Fahrzeughersteller zugelassenen Hebepunkte und passen Sie die Plattformposition an Radstand und Last an.
- Anheben und prüfenNur so weit anheben, dass die Last aufgenommen wird, Kontaktpunkte und Balance prüfen und dann weiterfahren, während Sie beide Seiten beobachten.
- Verriegelungen einrastenAuf die mechanischen Verriegelungen absenken und bestätigen, dass beide Seiten eingerastet sind, bevor jemand darunter arbeitet.
- Anheben und absenkenEntfernen Sie Werkzeuge und Personen, heben Sie so weit an, dass die Verriegelungen freigegeben werden, senken Sie kontrolliert ab und prüfen Sie die Hebebühne, nachdem das Fahrzeug herausgefahren ist.
Gut zu wissen
Achtung
- Installieren und verankern Sie die Hebebühne nur auf dem angegebenen Betonfundament und gemäß dem vorgegebenen Layout; holen Sie vor den Arbeiten vor Ort die Installationszeichnung ein.
- Überschreiten Sie nicht die Nennlast; die Tragfähigkeit allein belegt nicht die Eignung für ein bestimmtes Fahrzeug oder eine bestimmte Lastverteilung.
- Bestätigen Sie, dass die mechanischen Verriegelungen vollständig und gleichmäßig eingerastet sind, bevor Sie unter ein angehobenes Fahrzeug treten.
- Beenden Sie die Nutzung der Hebebühne, wenn Schläuche, Zylinder, Dichtungen, Verankerungen oder die Synchronisation Schäden, Leckagen oder ungewöhnliche Bewegungen aufweisen.
- Halten Sie Personen, Werkzeuge und Schläuche vom Scherenmechanismus, den Plattformen und den Verriegelungen fern, während sich die Hebebühne bewegt.
