Tiefe und langradstandige Fahrzeuge aus einer Einstiegshöhe von 110 mm anheben

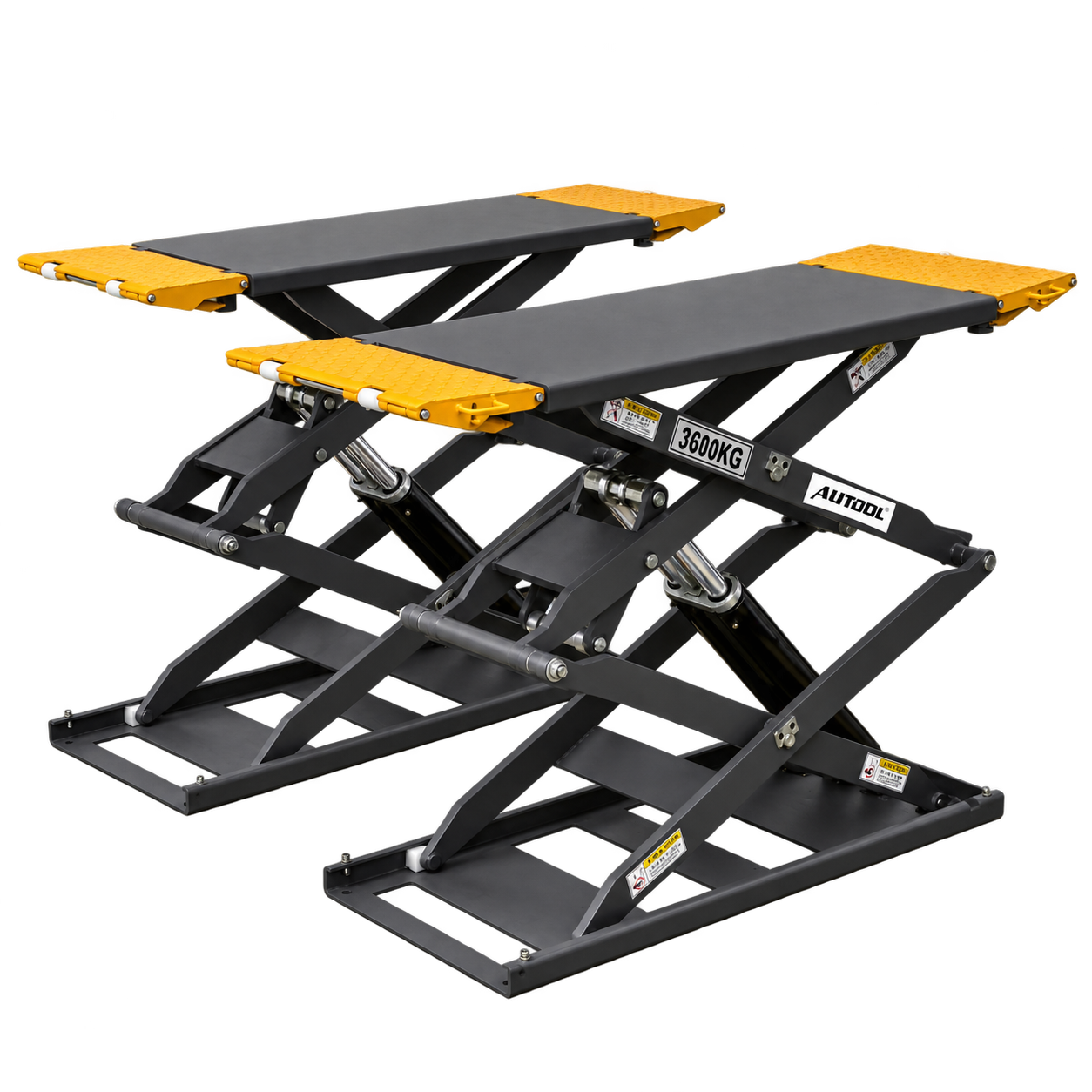

Der AUTOOL ATL-3.6SU ist eine Scherenhebebühne mit vollem Hub und niedriger Einfahrhöhe von 110 mm sowie ausziehbaren Führungsrampen, sodass tiefe Fahrzeuge auffahren können und längere Radstände für Fahrgestellinspektion, Reifen-, Brems- und Unterbodenarbeiten unterstützt bleiben. Er benötigt ein qualifiziertes Betonfundament, eine passende Stromversorgung und eine Druckluftquelle.
- 3,600 kg Tragfähigkeit
- 110 mm Einfahrtshöhe
- 1,880 mm Hubhöhe
- Verlängerbare Auffahrrampen
- Duale synchronisierte Hydraulik
Hauptmerkmale
-
Mehrstufige Sicherheit
Zwei synchronisierte Hydrauliksysteme, Hydrauliksperren und dreifache mechanische Sicherheitsvorrichtungen mit automatischer Entriegelung beim Absenken und einem Sicherheitssteuerkreis mit 24 V.
-
Ausziehbare Auffahrrampen
Die Rampen passen zu einer größeren Auswahl an Fahrzeugen mit langem Radstand und dienen zusätzlich als Verlängerungsplatten für mehr Unterstützung.
-
X-Rahmen aus Legierungsstahl
Lasergeschnittener Premium-Legierungsstahl für Festigkeit und Widerstand gegen Korrosion und Verformung, veredelt durch Sandstrahlen und Hochtemperatur-Pulverbeschichtung.
-
Gefräste Hydraulikzylinder
Die Zylinder werden auf automatischen CNC-Drehmaschinen gefertigt und die Rohre für Rundlauf, Dichtheit und Oberflächenqualität rollgeglättet.
-
Hydraulikkomponenten
Japanische oder italienische Dichtungen, italienische Kugelhähne und eine Schlauchbruchsicherung.
-
Lager an jedem Drehpunkt
Verschleißfeste Lager an allen Drehpunkten reduzieren die Reibung.
Anwendung
- Standort qualifizierenBestätigen Sie vor der Installation die Zeichnung der Hebebühne, Betonfestigkeit und -dicke, Anker, Freiräume, Strom, Luft und Zufahrtsbereich.
- Vor der Verwendung prüfenPrüfen Sie Anker, Plattformen, Schläuche, Zylinder, Verriegelungen und Synchronisationsteile, bevor Sie ein Fahrzeug beladen.
- Fahrzeug positionierenZentrieren Sie es auf den Plattformen und halten Sie Türen, Reifen und Karosserie von beweglichen Teilen fern.
- Aufnahmepunkte festlegenVerwenden Sie die vom Hersteller freigegebenen Hebepunkte und passen Sie die Position von Plattform und Verlängerungen an den Radstand an.
- Anheben und prüfenNur so weit anheben, dass die Last aufgenommen wird, Kontaktpunkte und Balance prüfen und dann weiterfahren, während Sie beide Seiten beobachten.
- Verriegelungen einrastenAuf die mechanischen Verriegelungen absenken und bestätigen, dass beide Seiten eingerastet sind, bevor jemand darunter geht.
- Anheben und absenkenWerkzeuge und Personen entfernen, die Verriegelungen wie vorgesehen lösen und kontrolliert absenken.
Gut zu wissen
Achtung
- Nur auf dem spezifizierten Betonfundament installieren und verankern; Installation und Betrieb sollten von qualifiziertem Personal durchgeführt werden.
- Bestätigen Sie vor der Bestellung die erforderliche Stromkonfiguration und den Bodenbeschaffenheit.
- Überschreiten Sie nicht die Nennlast; die Tragfähigkeit allein belegt nicht die Eignung für ein bestimmtes Fahrzeug oder eine bestimmte Lastverteilung.
- Die Infrarot-Nivellierungserkennung und der Abstiegsfußschutz sind optional und nur vorhanden, wenn sie in der bestellten Konfiguration enthalten sind.
Pflege
- Halten Sie Personen, Werkzeuge und Schläuche vom Scherenmechanismus und den Quetschzonen fern, während sich die Hebebühne bewegt.
- Beenden Sie die Nutzung der Hebebühne, wenn Schläuche, Zylinder, Dichtungen, Verankerungen oder die Synchronisation Schäden, Leckagen oder ungewöhnliche Bewegungen aufweisen.
