Führen Sie eine 5 mm Kamera durch enge Motoröffnungen

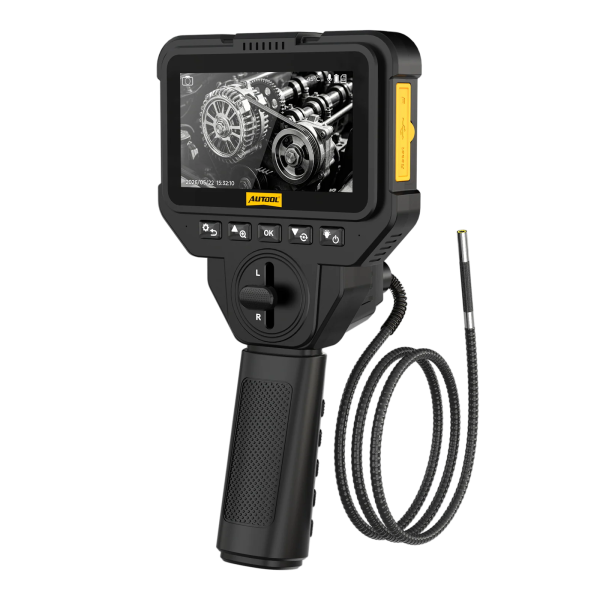

Der V81 führt eine 5 mm Sonde mit Zwei-Wege-Steuerung und zeigt das Live-Bild auf seinem eigenen 4.3-Zoll-Bildschirm, kein Smartphone und keine App erforderlich. Speichern Sie Fotos oder Videos zur Ansicht und verwenden Sie den Magnetfuß, um das Gerät bei geeigneten Inspektionen zu halten.
- 5 mm Zwei-Wege-Sonde
- 1280×720 Auflösung
- 4.3-Zoll-Bildschirm
- 8× Digitalzoom
- 1 m geflochtener Schlauch
Hauptmerkmale
-

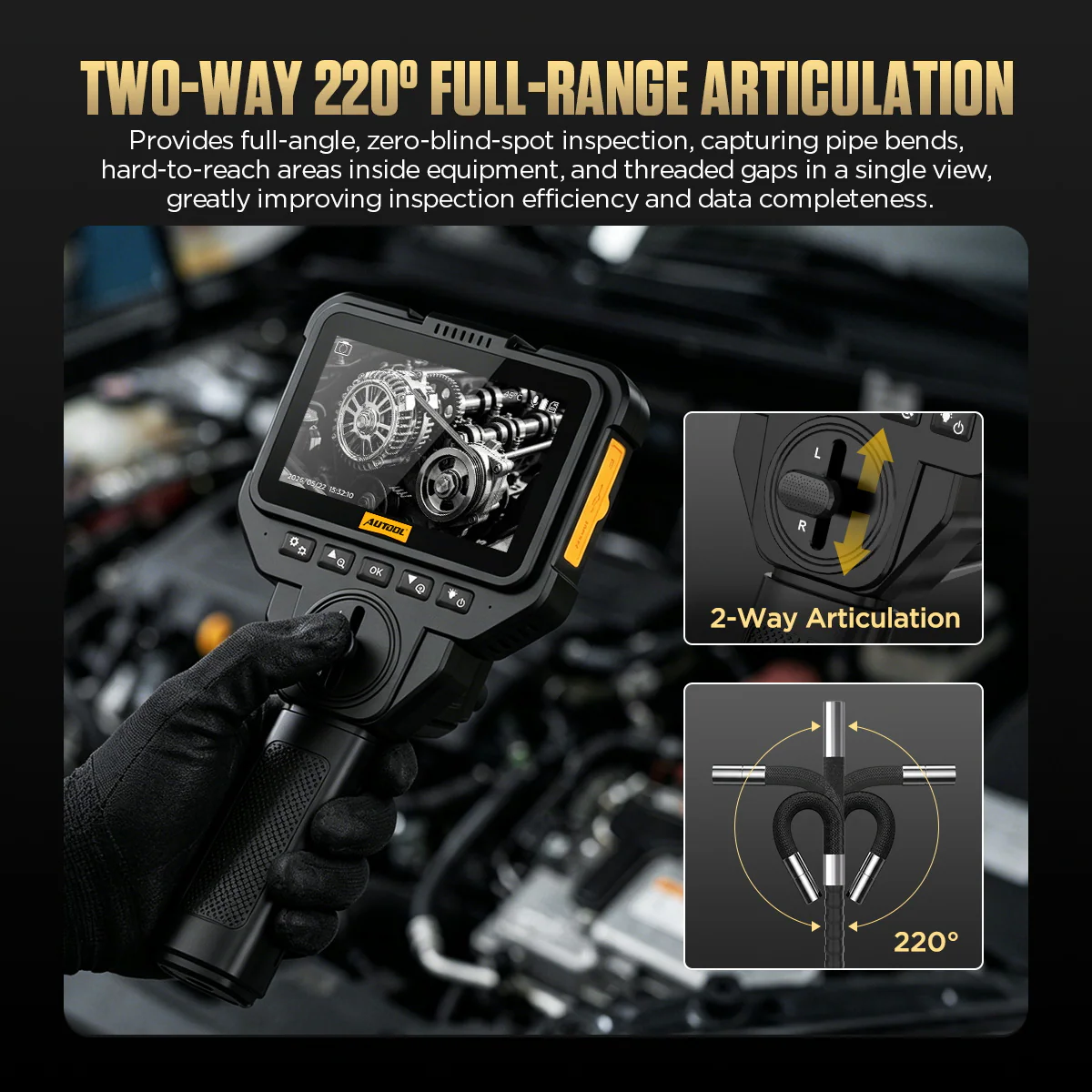

Bidirektionale Lenkung
Führen Sie die Spitze mit der Lenksteuerung; der angegebene Steuerbereich beträgt 220°.
-

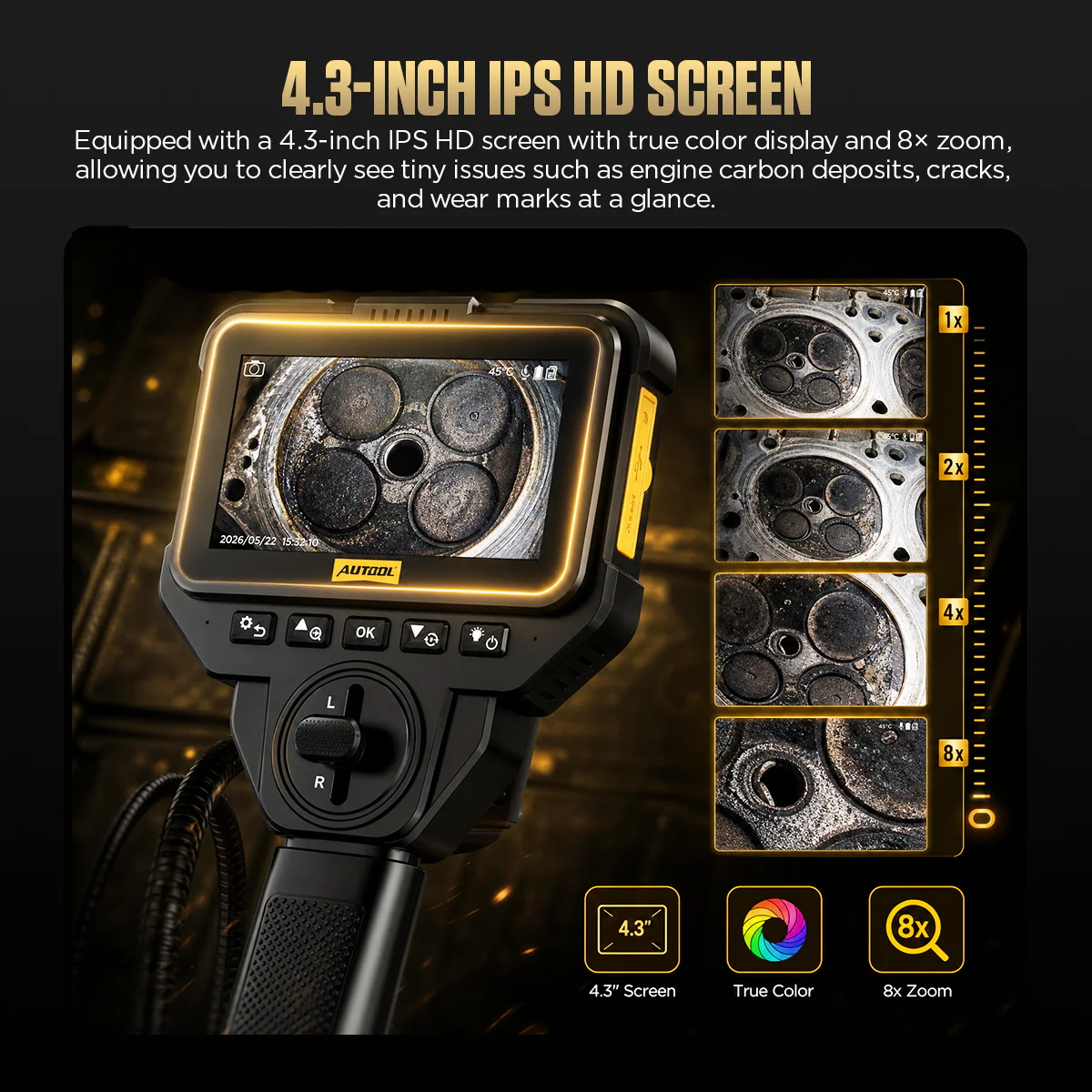

Eigenständiges Display
Live-Ansicht, Wiedergabe von Aufnahmen und Gerätesteuerung auf dem integrierten Farbbildschirm.
-

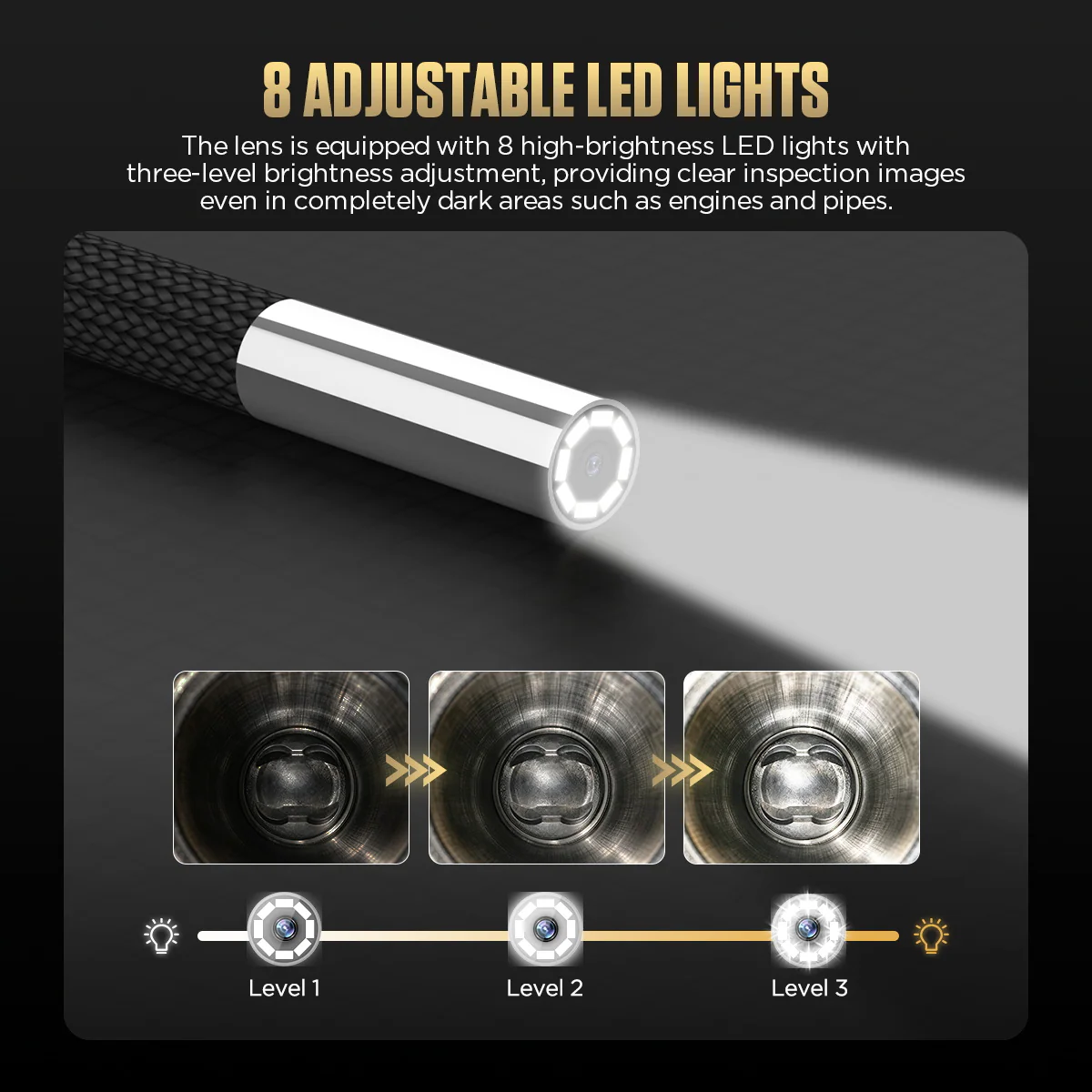

Verstellbare Sondenbeleuchtung
Drei Helligkeitsstufen plus Aus, um dunkle Bereiche oder Reflexionen zu reduzieren.
-
Bis zu 8× Digitalzoom
Vergrößert erfasste Details auf dem Bildschirm; stellen Sie zuerst Abstand, Fokus und Beleuchtung ein, da der Zoom keine Details hinzufügen kann, die nicht erfasst wurden.
-
Foto, Video und Wiedergabe
Nehmen Sie über die Taste am Griff auf und sehen Sie die Dateien anschließend mit Wiedergabe und Bilddrehung durch.
-

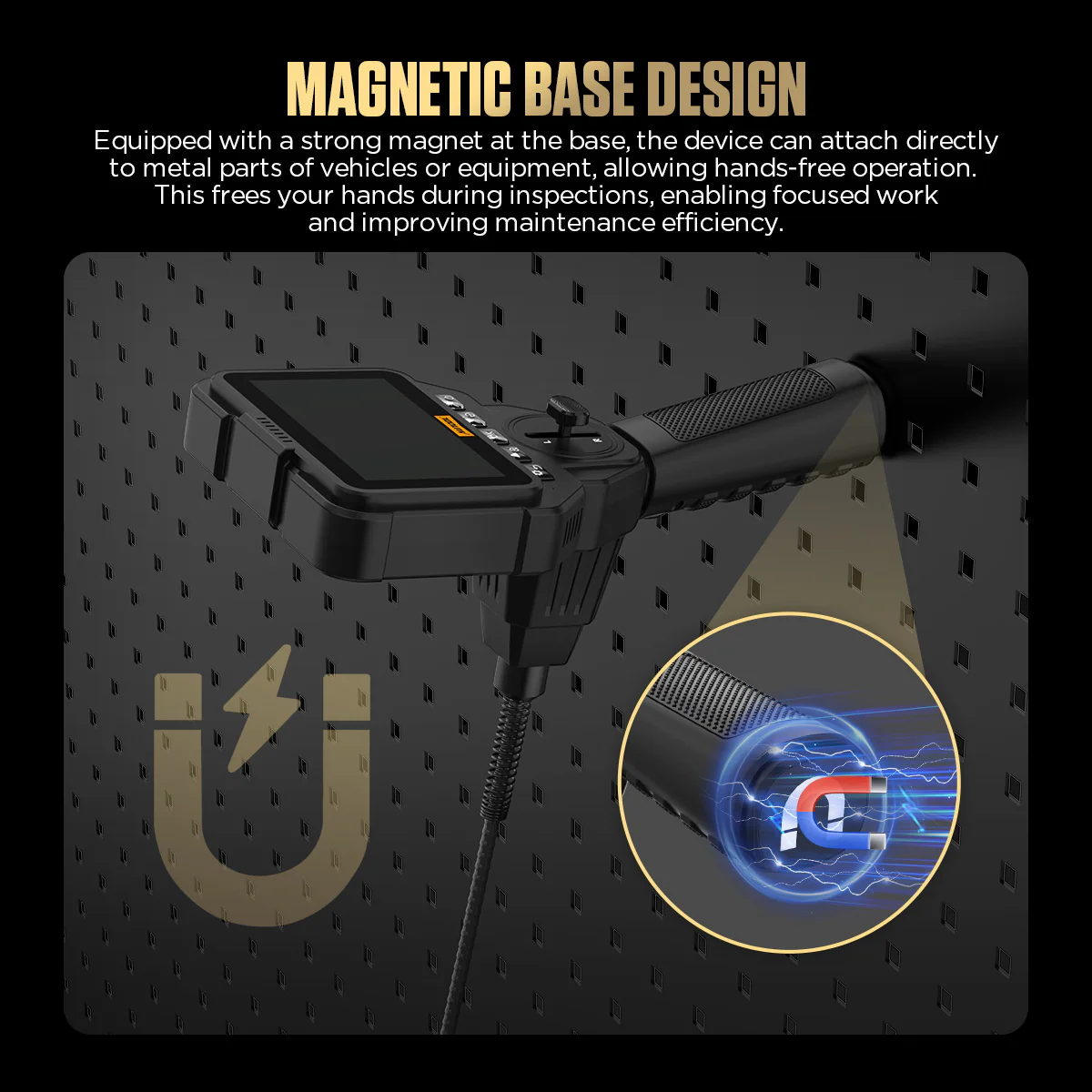

Magnetischer Sockel
Befestigen Sie das Gerät an einer geeigneten eisenhaltigen Oberfläche, um die Positionierung beim Führen der Sonde zu unterstützen.

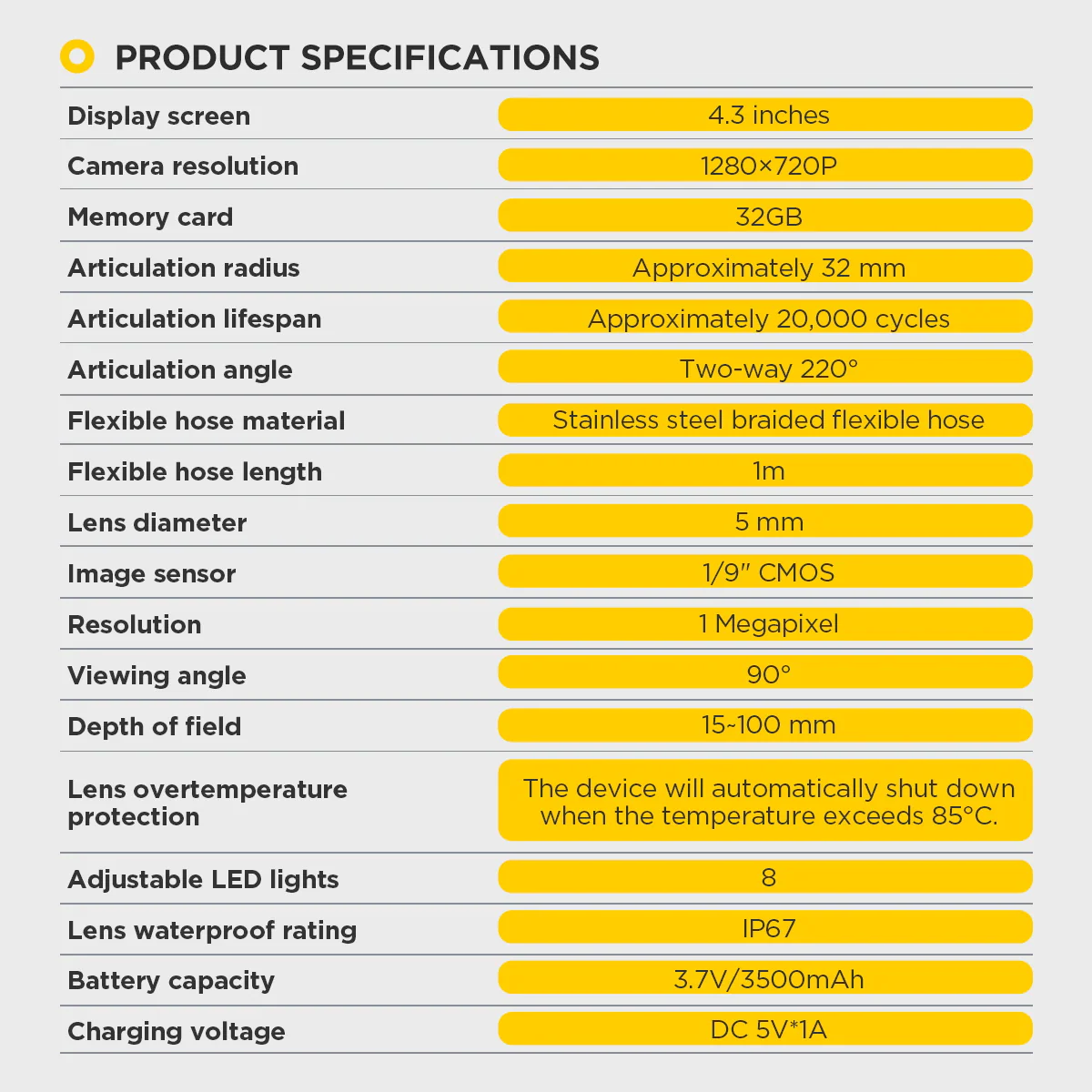

Weitere technische Daten
| Bildsensor | 1/9″ CMOS |
|---|---|
| Schwenkradius | Ca. 32 mm |
| Lebensdauer des Gelenks | Etwa 20,000 Zyklen (Spezifikation, keine Garantie) |
| Laden | DC 5 V / 1 A; Schnellladen wird nicht unterstützt |
Modellvergleich
| V81 | V80 | V83 | |
|---|---|---|---|
| Sondendurchmesser | 5 mm | 6.25 mm | 5 mm |
| Lenkung | Zwei-Wege | Zwei-Wege | Vier-Wege |
| Auflösung | 1280×720 (1 MP) | 1920×1080 (2 MP) | 1280×720 (1 MP) |

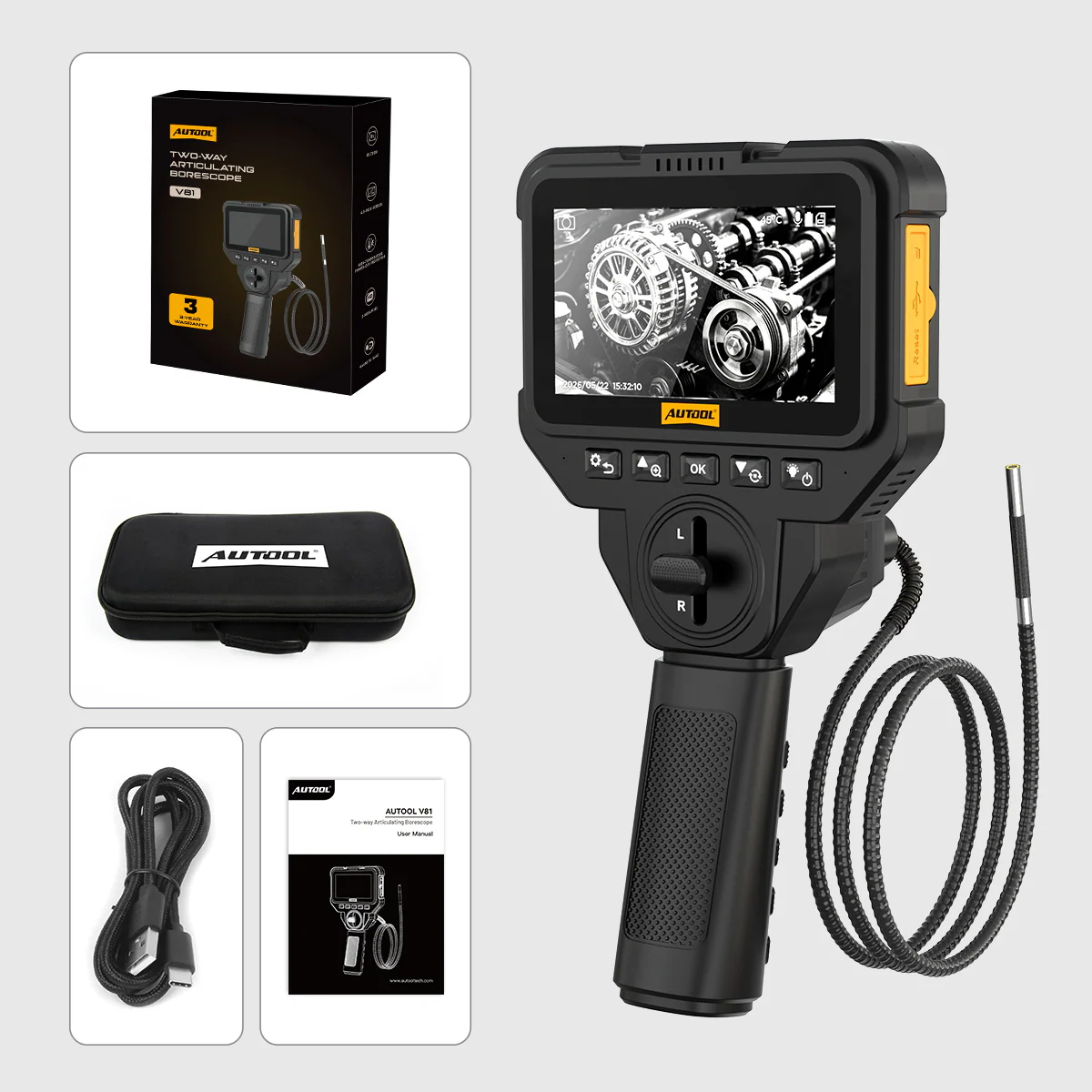

Lieferumfang

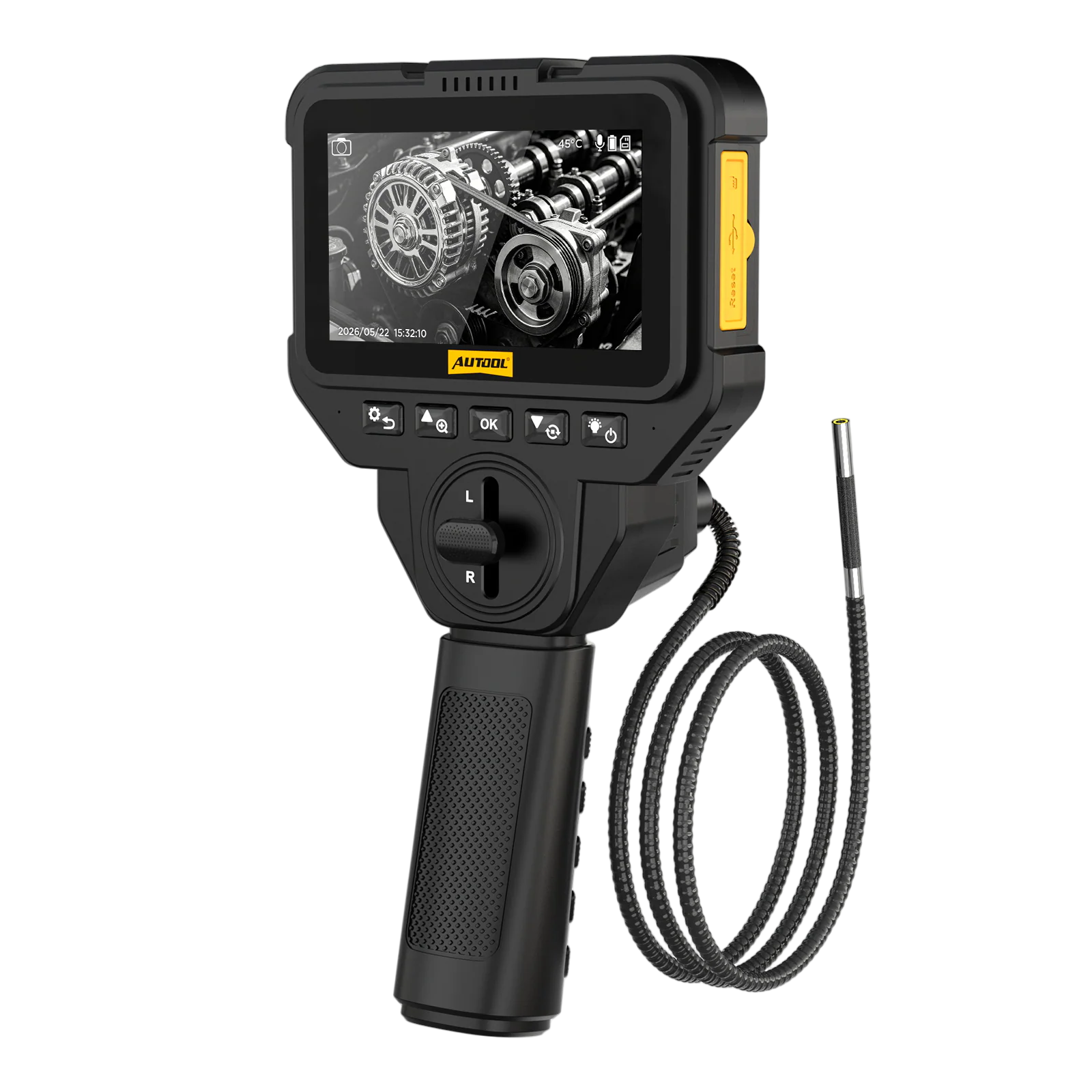

- V81 Endoskop mit lenkbarer Sonde und integriertem Bildschirm
- Transportkoffer
- USB Ladekabel
- Bedienungsanleitung
Anwendung
- Ziel festlegenBestimmen Sie den Eintrittspunkt und die zu prüfende Oberfläche und prüfen Sie, ob Sonde und Sichtbereich für diesen Weg geeignet sind.
- Ausrüstung prüfenPrüfen Sie Spitze und Kabel, laden Sie das Gerät und testen Sie Lenkung, Beleuchtung und Speicherung.
- Fahrzeug vorbereitenBewegliche und spannungsführende Teile absichern und den Inspektionsbereich abkühlen lassen.
- Führen und beleuchtenFühren Sie die Sonde vorsichtig ein und beobachten Sie dabei das Live-Bild; steuern Sie sie und passen Sie die Beleuchtung an, erzwingen Sie niemals eine Biegung.
- Feststellungen aufzeichnenNützliche Blickwinkel erfassen und Bauteil, Eintrittspunkt und Blickrichtung notieren.
- Herausziehen und verstauenRichten Sie die Spitze gerade, ziehen Sie sie vorsichtig heraus und reinigen, trocknen und verstauen Sie die Sonde anschließend.
Steuerung, Aufnahme, Laden und sicheres Herausziehen: V81 Benutzerhandbuch (PDF).
Gut zu wissen
Achtung

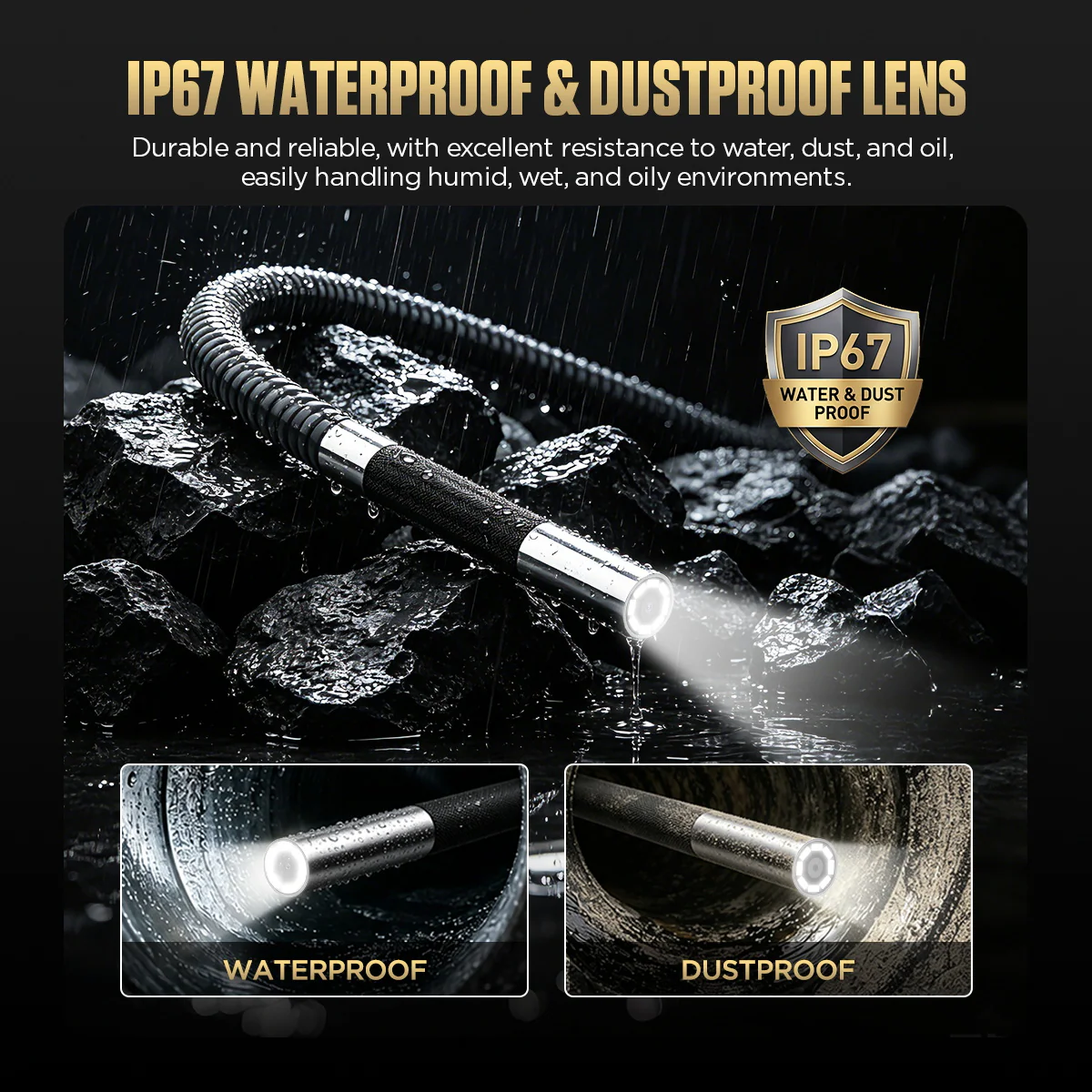

- IP67 gilt nur für die Sonde; halten Sie Bildschirm und Griff trocken und leiten Sie aus der Angabe keine Beständigkeit gegenüber Öl, Kraftstoff oder Lösungsmitteln ab.
- Die Abschaltung bei 85°C ist ein Schutzschwellenwert, keine Angabe zur Arbeitstemperatur; prüfen Sie nur abgekühlte Bauteile.
- Wenn die Sonde beim Herausziehen Widerstand leistet, hören Sie auf zu ziehen und führen Sie die Spitze mit der Lenksteuerung zurück; starten Sie den Motor nicht mit eingeführter Sonde.
Pflege
- Vermeiden Sie den Betrieb in gewickelter Form und das gewaltsame Biegen des Schlauchs.
- Verwenden Sie das Bild als visuellen Nachweis; unterstützende Tests können vor einer Reparaturentscheidung dennoch erforderlich sein.
