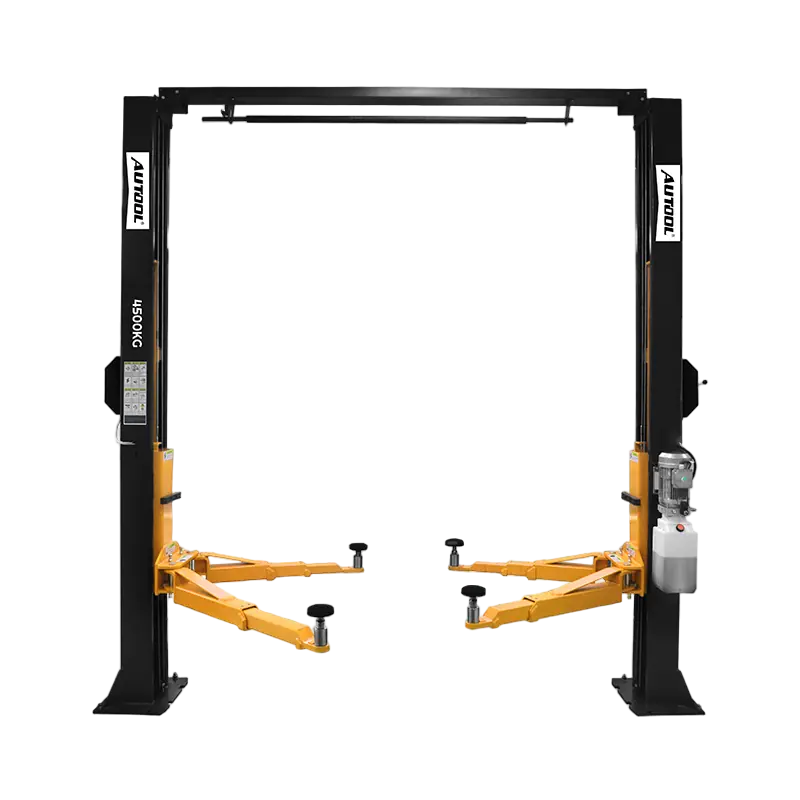

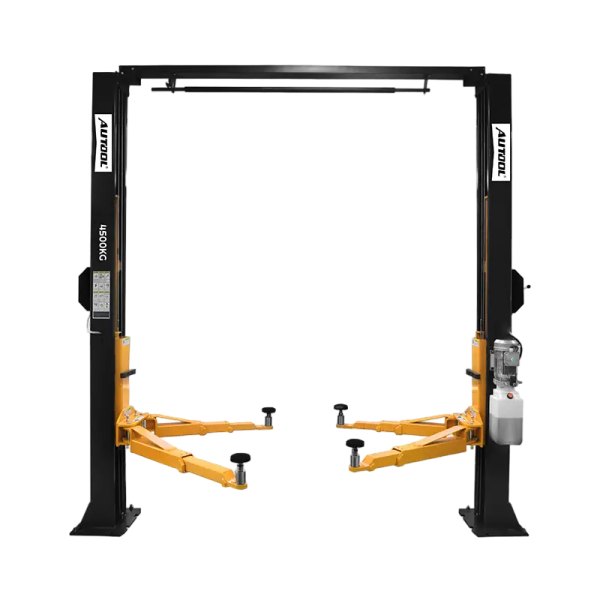

Ein 4,500 kg Clear-Floor-Hebebühne in Standard- oder breiter Säulenanordnung
Wählen Sie den ATL-4.5D für eine Standard-Hebebühnenposition oder den ATL-4.5DW für einen breiteren Säulenabstand; beide verwenden eine hydraulische Direktantrieb mit Doppelzylinder, Seilsynchronisation und entriegeln beide Sicherheitsverriegelungen von einer Seite aus. Ein ebener Betonfundament und ausreichende Deckenhöhe sind erforderlich.
- 4,500 kg Tragfähigkeit
- 95 mm Minimale Höhe
- Standard- / Breite Anordnung
- Einseitige Doppelentriegelung
- Flachwagen-Arme
Hauptmerkmale
-
Synchronisierte Direktantrieb-Hebebühne
Zwei Hydraulikzylinder drücken direkt, während ein Drahtseil-Ausgleichssystem beide Schlitten gleichmäßig anheben lässt, ganz ohne Hubketten.
-
Beidseitige Entriegelung von einer Seite aus
Eine einzige Bedienseite löst die Verriegelungen beider Säulen gleichzeitig, sodass das Fahrzeug nicht kippen kann, wenn eine Seite entriegelt wird, während die andere verriegelt bleibt.
-
Haken-Sicherheitsverriegelungen
Die Hakenkonstruktion hilft, ein durch Gleitstückverschleiß verursachtes Verrutschen zu verhindern, und zahnartige Tragarmverriegelungen halten die Tragarme in Position.
-
Tragarme für tiefliegende Fahrzeuge
Verstärkte zweite und dritte Tragarme eignen sich für Sportwagen und extrem tiefliegende Fahrzeugkonzepte.
-
Präzise Hydraulik
Lasergeschnittene Stahlplatten, CNC-bearbeitete Zylinder mit rollgeglätteten Laufbuchsen und japanische Dichtungen für präzisen Sitz und zuverlässige Abdichtung.
-
Verschleiß- und Korrosionsbeständigkeit
Hochmolekulare verschleißfeste Gleitstücke reduzieren die Reibung, und eine kugelgestrahlte Hochtemperatur-Spritzbeschichtung schützt vor Korrosion.
Weitere technische Daten
| EU-Prüfnorm | 150 % statischer Test, 115 % dynamischer Test |
|---|---|
| Schlitten | 1.95 m hochfester Schlitten |
| Gummiauflagen | Dreistufige Schraubauflagen mit Höhenverlängerungshülse |
| Stahlplatte | 16 mm verdickte Massivstahlplatte |
Anwendung
- Standort qualifizierenBestätigen Sie die Zeichnung der Hebebühne, Betonfestigkeit und -dicke, Verankerungen, Decken- und Türfreiheit, Stromversorgung und Zufahrtsbereich.
- Vor der Verwendung prüfenPrüfen Sie Verankerungen, Säulen, Tragarme, Auflagen, Schläuche, Kabel, Zylinder, Verriegelungen und Synchronisationsteile.
- Fahrzeug positionierenZentrieren Sie es zwischen den Säulen, sodass Türen, Reifen und Karosserie nicht mit beweglichen Teilen in Berührung kommen.
- Aufnahmepunkte festlegenBringen Sie Tragarme und Auflagen an den vom Hersteller freigegebenen Hebepunkten für den tatsächlichen Radstand und die Last an.
- Anheben und prüfenNur so weit anheben, dass die Last aufgenommen wird, alle Kontaktpunkte und die Balance prüfen und dann weiterfahren, während Sie beide Seiten beobachten.
- Vor der Arbeit verriegelnAuf die mechanischen Verriegelungen absenken und bestätigen, dass beide Seiten eingerastet sind, bevor jemand darunter geht.
- Anheben und absenkenWerkzeuge und Personen entfernen, die Verriegelungen lösen, kontrolliert absenken und die Hebebühne nach dem Verlassen des Fahrzeugs prüfen.
Gut zu wissen
Achtung
- Eine professionelle Installation wird empfohlen: Verankerung, Nivellierung, elektrischer Anschluss, hydraulischer Aufbau, Balanceeinstellung und Sicherheitsprüfungen müssen korrekt durchgeführt werden.
- Prüfen Sie vor der Bestellung die Werkstatt-Deckenhöhe und die Durchfahrtshöhe gegen die Gesamthöhe der Hebebühne.
- Bestätigen Sie die Spannungsoption vor der Bestellung. Elektronische Entriegelung, sofern erforderlich, kann extra kosten.
- Infrarot-, Fuß-, Arm- oder anderer optionaler Schutz ist nur vorhanden, wenn er in der bestellten Konfiguration enthalten ist.
- Beenden Sie die Nutzung der Hebebühne, wenn Schläuche, Zylinder, Kabel, Dichtungen, Verankerungen oder die Synchronisation Schäden, Leckagen oder ungewöhnliche Bewegungen aufweisen.
