Hoch- und Niederdruckseite gemeinsam ablesen, mit vorbereiteter Überhitzung und Unterkühlung

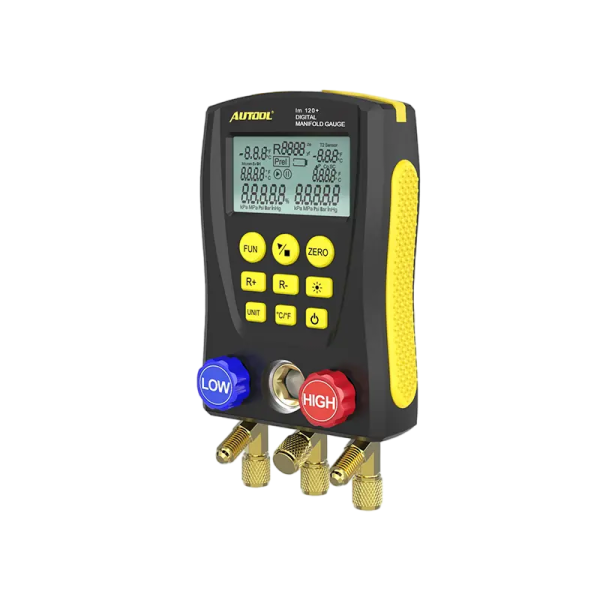

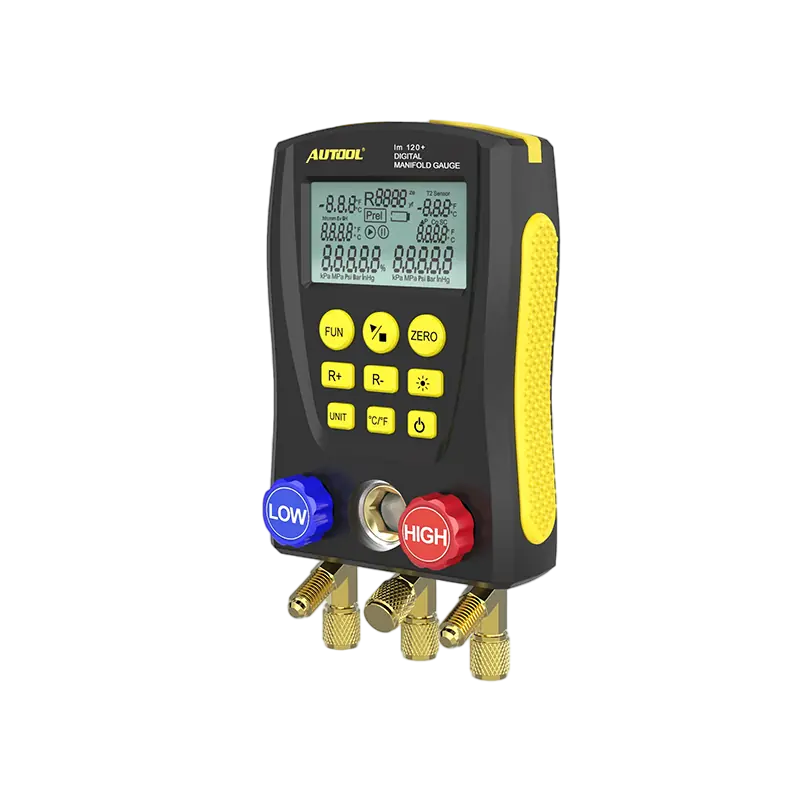

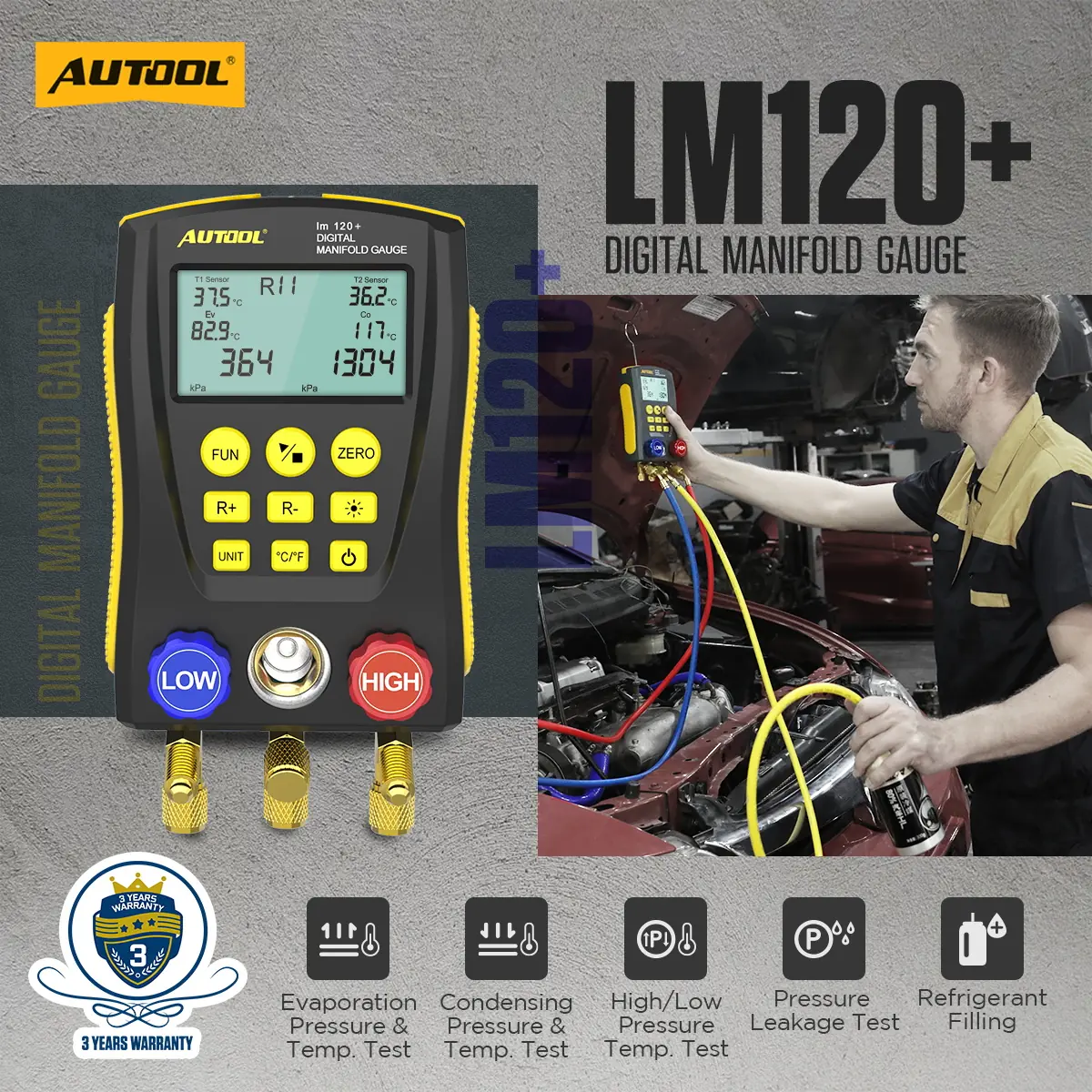

Die digitale Monteurhilfe LM120+ liest Hoch- und Niederdruck gleichzeitig und steuert den Kältemittelfluss über dedizierte Ventile und ein Schauglas. Ergänzen Sie kompatible kabelgebundene Temperaturklemmen, separat erhältlich, für T1/T2-Messwerte und SH/SC-Berechnungen.

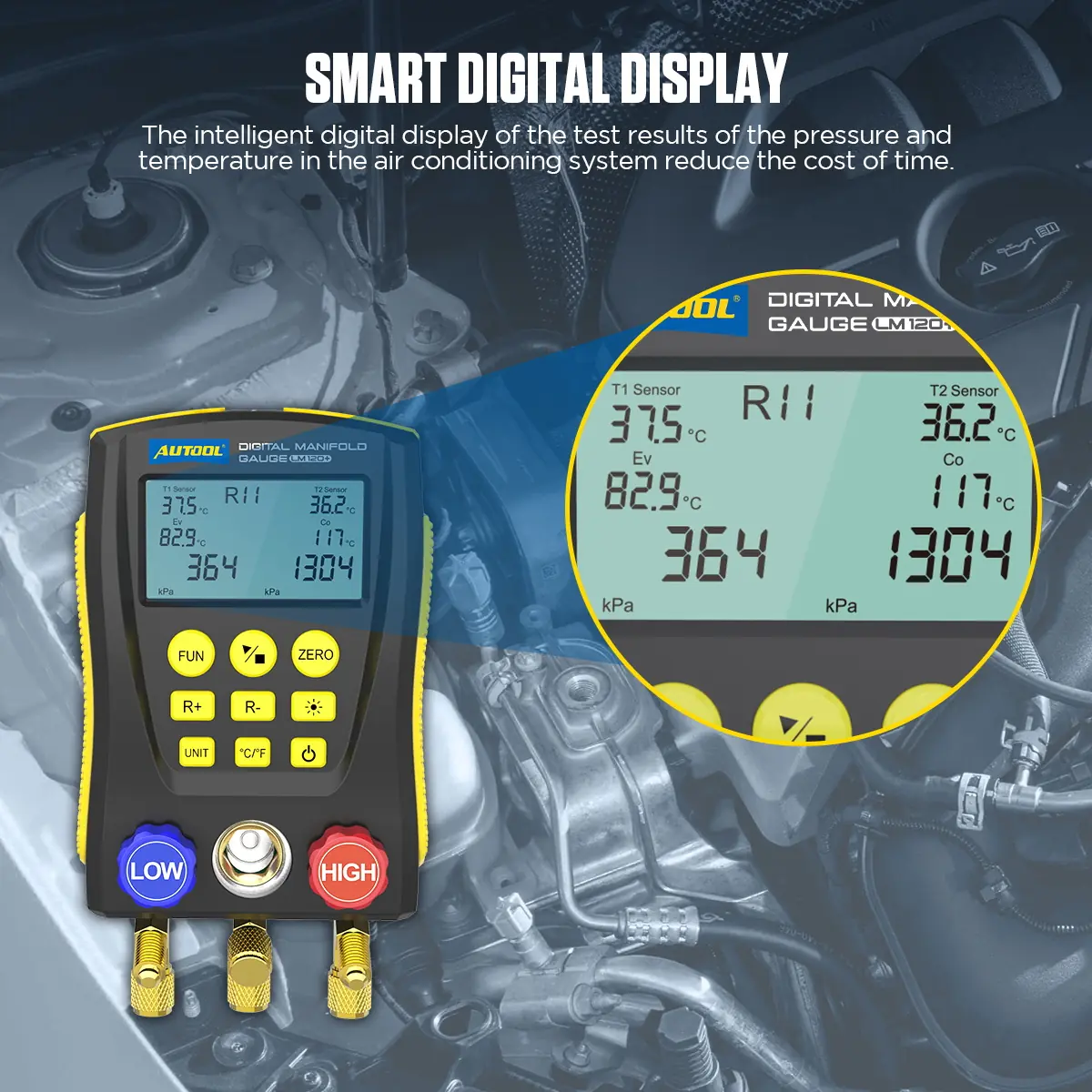

- Duale Druckanzeige
- T1/T2 mit optionalen Klemmen
- Überhitzung / Unterkühlung
- Vakuum- und Druckhaltetest
- Ladeunterstützung
Hauptmerkmale
-

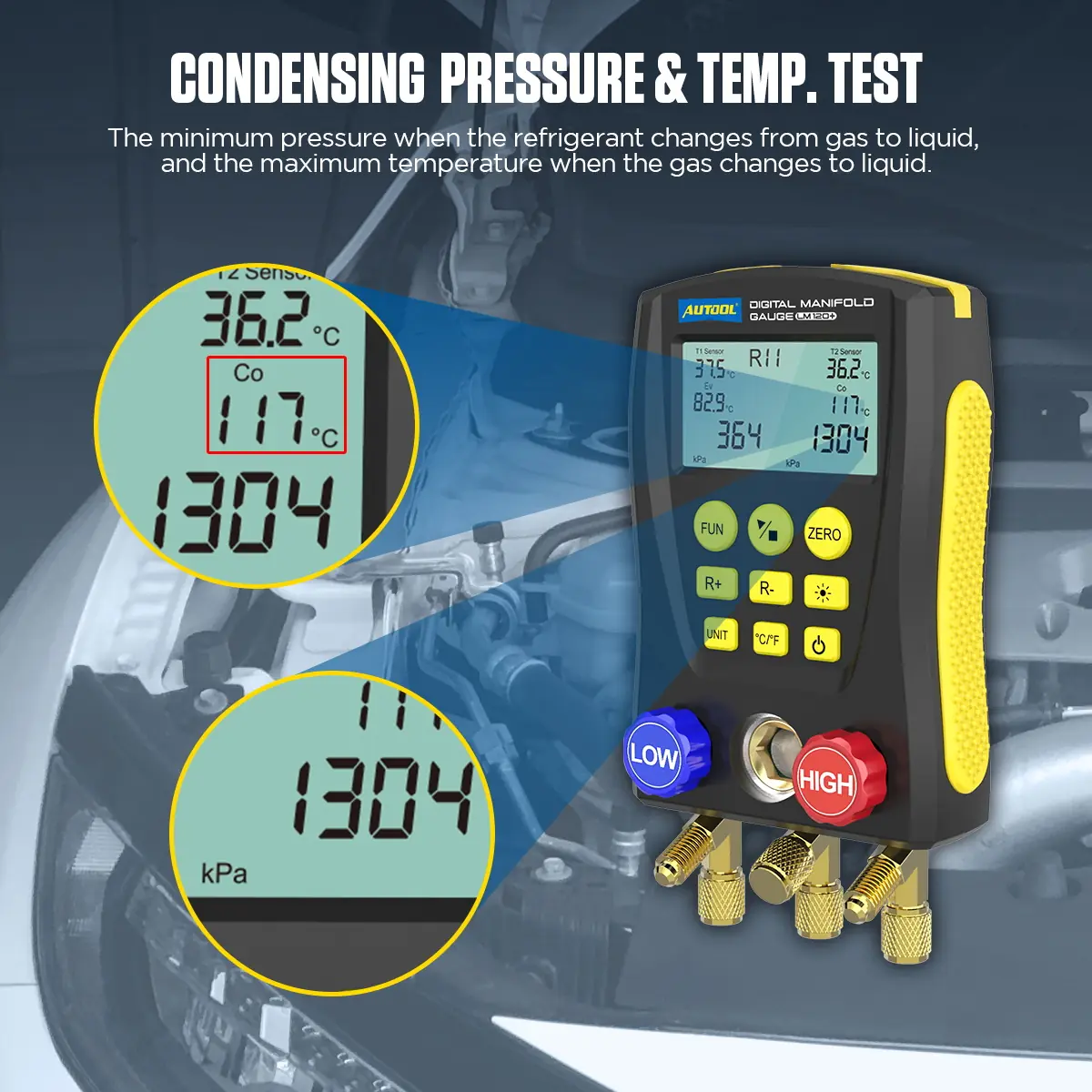

Gleichzeitiger Hoch-/Niederdruck
Lesen Sie beide Seiten bei Arbeiten an A/C- und Kälteanlagen ab.
-

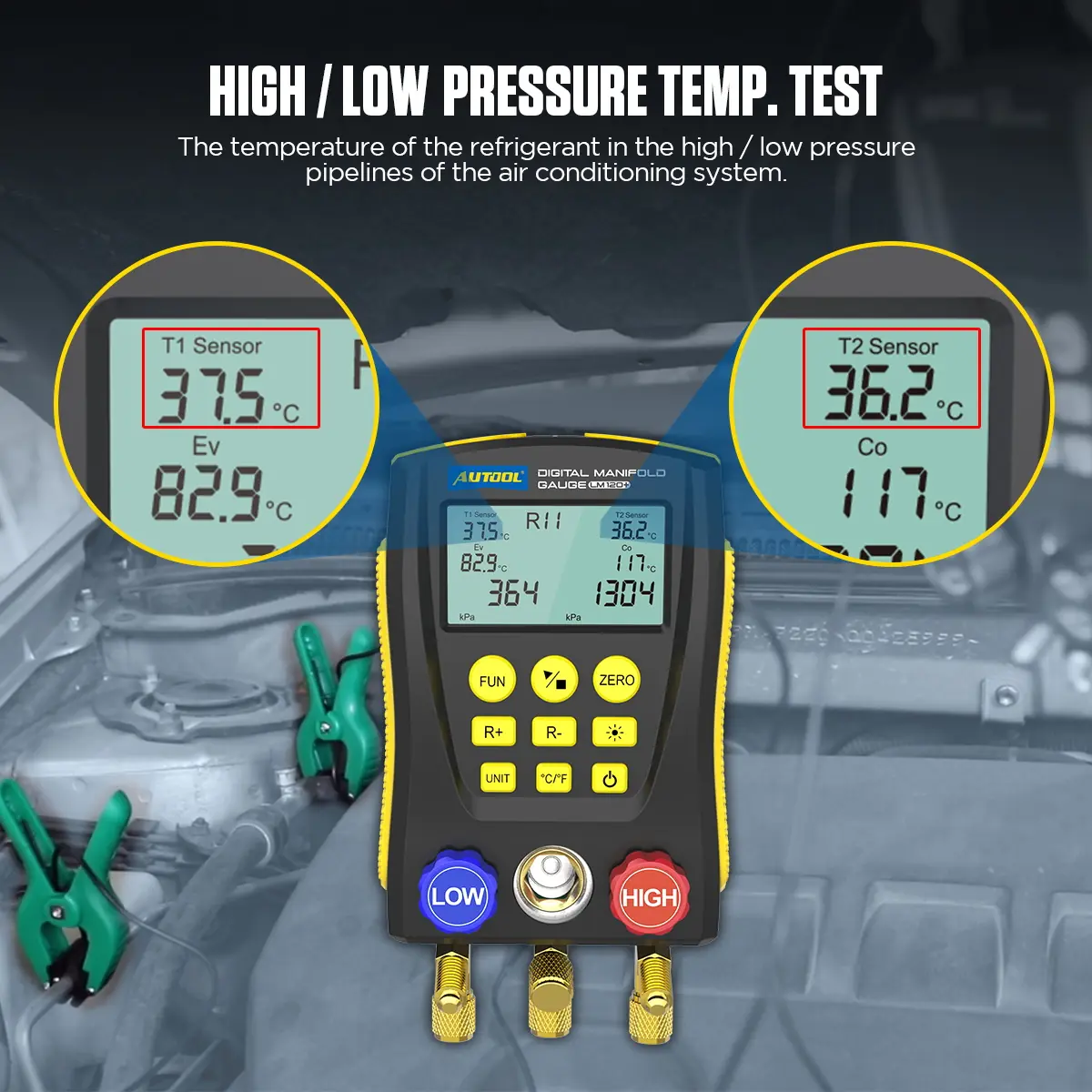

Zwei Temperatur-Eingänge
Zeigt T1 und T2 in Echtzeit, wenn kompatible Klemmsonden angeschlossen und vollständig auf den Rohren aufgesetzt sind.
-

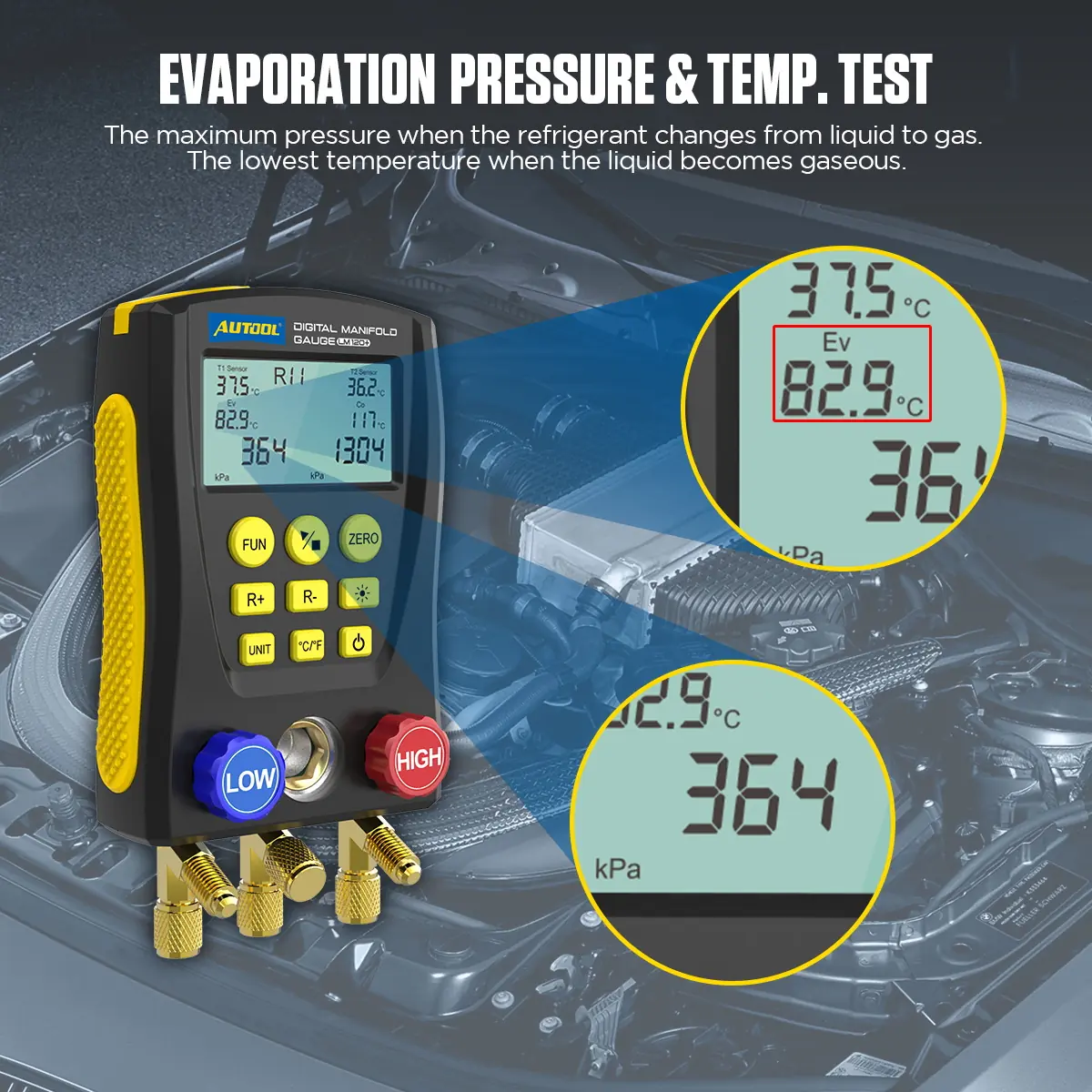

Überhitzung und Unterkühlung
Wird berechnet, nachdem Sie das richtige Kältemittel ausgewählt und stabile Temperaturfühler angeschlossen haben.
-
Relative-Vakuum-Modus
Überwacht den Druck während eines zugelassenen Evakuierungsverfahrens, mit Aufzeichnung der Leckzeit.
-

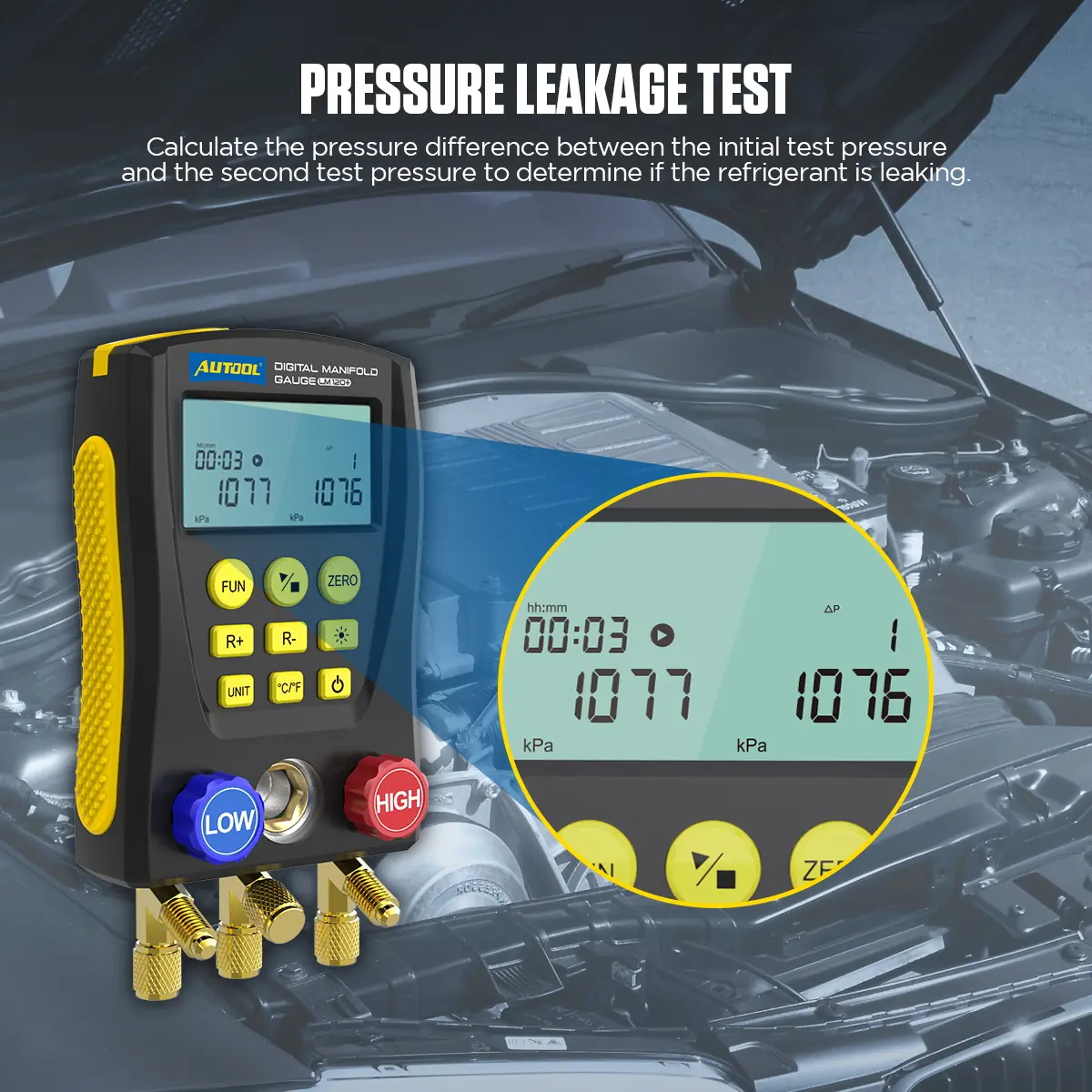

Zeitgesteuerte Druckhaltung
Zeigt Anfangs- und aktuellen Druck, ΔP und verstrichene Zeit für Dichtheitsprüfungen des Systems.
-

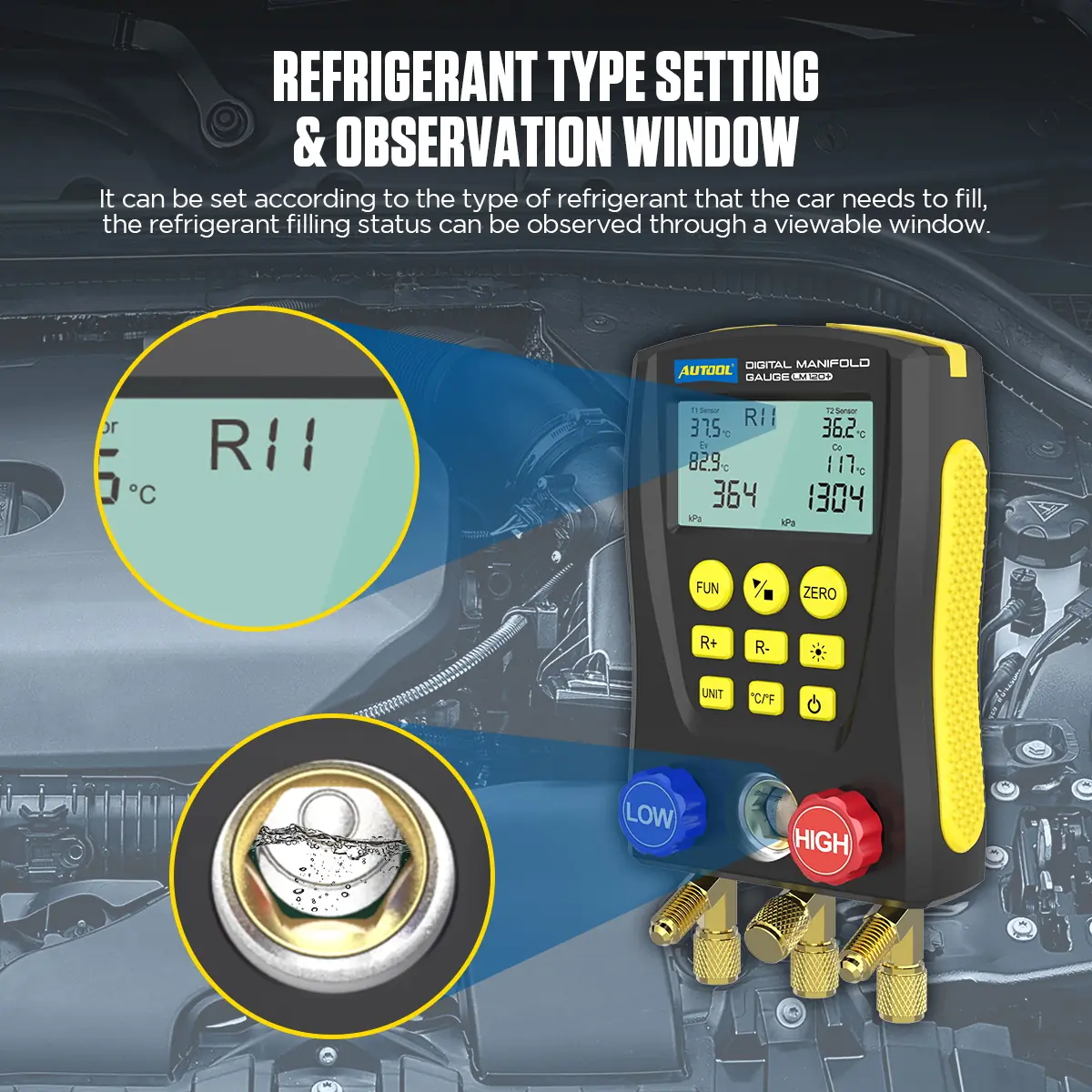

Ladeunterstützung
Verwenden Sie die Ventile, das Schauglas und die ausgewählten Kältemitteldaten gemäß dem Verfahren des Geräts.
-

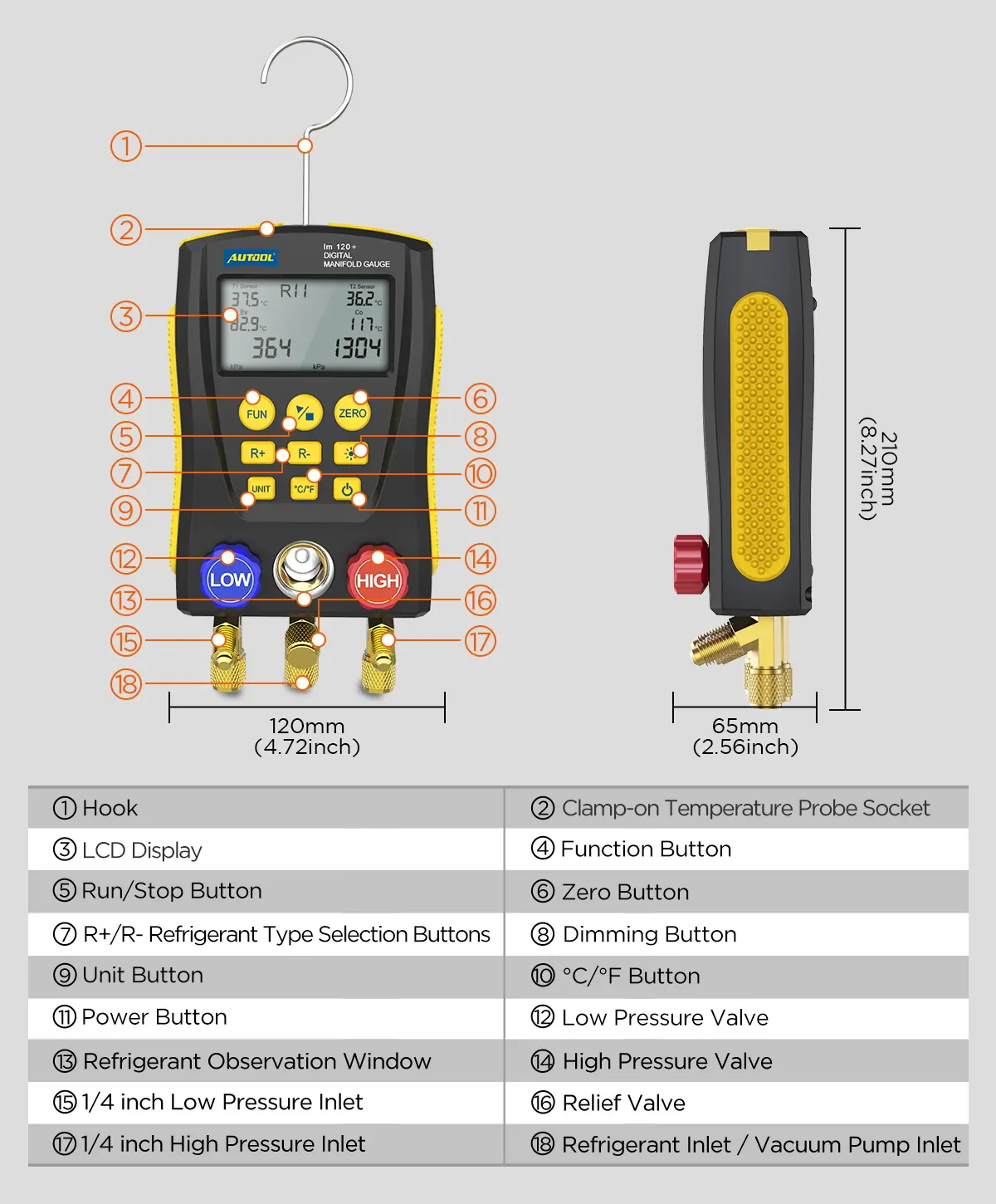

Handgehaltene Bauweise

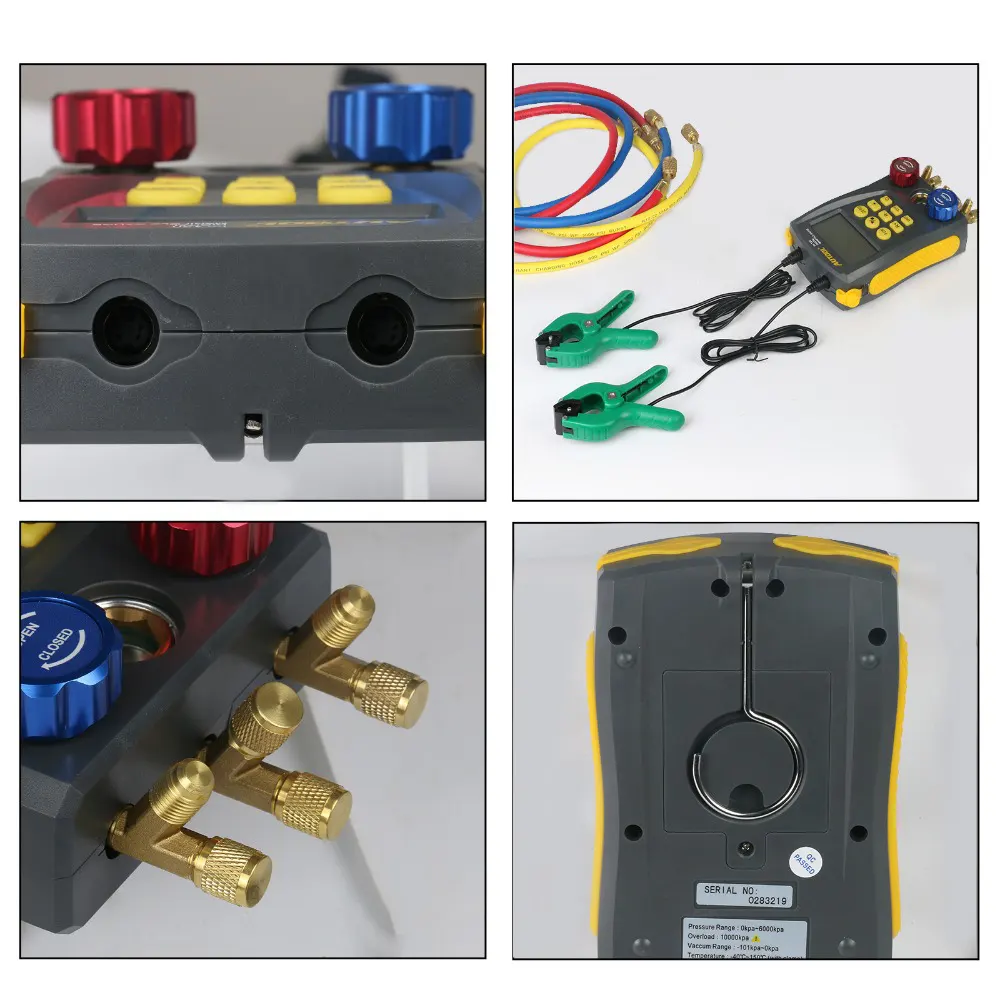

Gehäuse aus Technikkunststoff mit rutschfestem Silikon, langlebigen Ventilen und klappbarem Haken.
Weitere technische Daten
| Arbeitsdruck des Standardschlauchs | 600 PSI (ca. 4.13 MPa) |
|---|---|
| Grenzdruck des Standardschlauchs | 3000 PSI (ca. 20.68 MPa) |
Modellvergleich
| LM120 | LM120+ | LM150 | LM160 | |
|---|---|---|---|---|
| Fokus | Digitales Monteurhilfe-Basismodul | Dreifarbiger Schlauch- und Klemmenhalter | Größere Kältemittel-Datenbank | Programmsteuerung, 8 Sprachen |
| Temperaturklemmen | Lieferumfang bestätigen | Unterstützt, nicht im Lieferumfang enthalten | Zwei im Lieferumfang enthalten | Zwei im Lieferumfang enthalten |

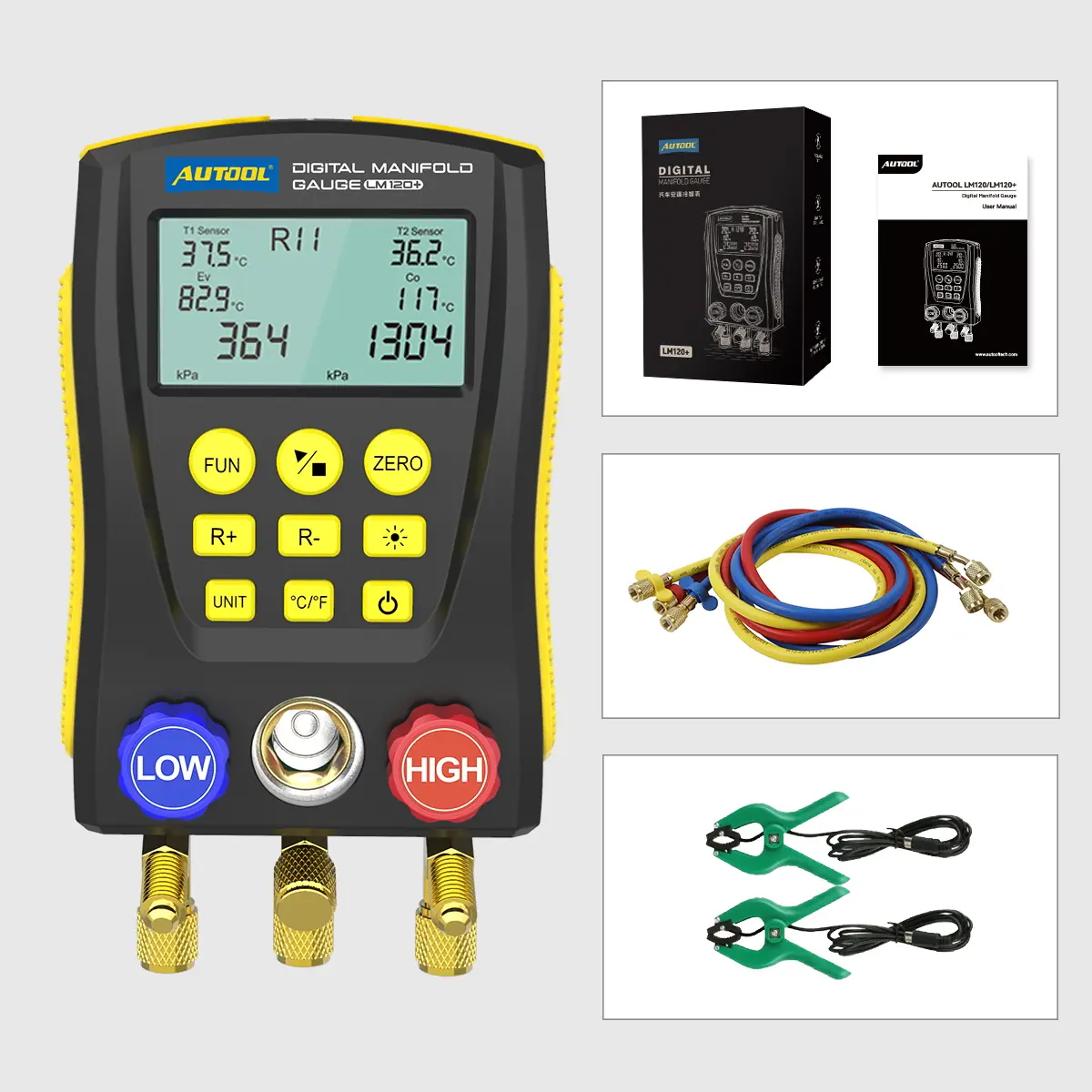

Lieferumfang
- LM120+ Haupteinheit
- Roter, blauer und gelber Schlauchsatz
- Adapter und Kupplungen (genaue Artikel hängen vom Paket ab)
- Aufbewahrungskoffer
- Bedienungsanleitung
Anwendung
- Kältemittel identifizierenWählen Sie das Kältemittel, das durch die Fahrzeug- oder Geräteinformationen bestätigt wird.
- Kit und Nennwerte prüfenBestätigen Sie Sonden, Batterien sowie die separaten Nennwerte von Manometer, Schlauch und System.
- Prüfen, auf null stellen und anschließenSchließen Sie die Ventile, prüfen Sie Fittings und Schläuche, wählen Sie Kältemittel und Einheiten, stellen Sie bei Bedarf auf null und schließen Sie dann an.
- Messen oder wartenVerwenden Sie Druck-, Vakuum- oder Haltemodus; befestigen Sie beide Zangen fest für T1/T2 oder SH/SC.
- Schließen und prüfenFolgen Sie der Ventil- und Trennreihenfolge in der Anleitung und interpretieren Sie die Ergebnisse anhand der Systemspezifikation.
Technische Daten, Kältemittelfüllung, Vakuum- und Dichtheitsprüfung: LM120 / LM120+ Bedienungsanleitung (PDF)
Gut zu wissen
Achtung
- Temperaturzangen sind nicht enthalten; T1/T2 und SH/SC benötigen kompatible kabelgebundene Zangen, die separat erworben werden müssen.
- Arbeiten Sie immer unterhalb des niedrigsten Nennwerts von System, Manometer und Schlauch; der Arbeitsdruck des Schlauchs liegt unter dem Grenzwert des Manometers.
- Beschädigte Schläuche, Dichtungen und Fittings vor dem Anschließen ersetzen.
- Das Manometer identifiziert kein Kältemittel und lokalisiert keine Lecks; verwenden Sie eine zuverlässige Identifikation und eine zugelassene Methode zur Leckortung.
- Batterien sind möglicherweise nicht enthalten; prüfen Sie dies für Ihre Bestellung.
Pflege
- Tragen Sie Schutzausrüstung und arbeiten Sie in einem gut belüfteten Bereich.
- Halten Sie das Instrument von heißen, feuchten, brennbaren, explosiven Umgebungen oder solchen mit starken EMF fern und verändern Sie seinen Stromkreis nicht.
