Vergelijk de opbrengst, het sproeibeeld en de afdichting van injectoren naast elkaar

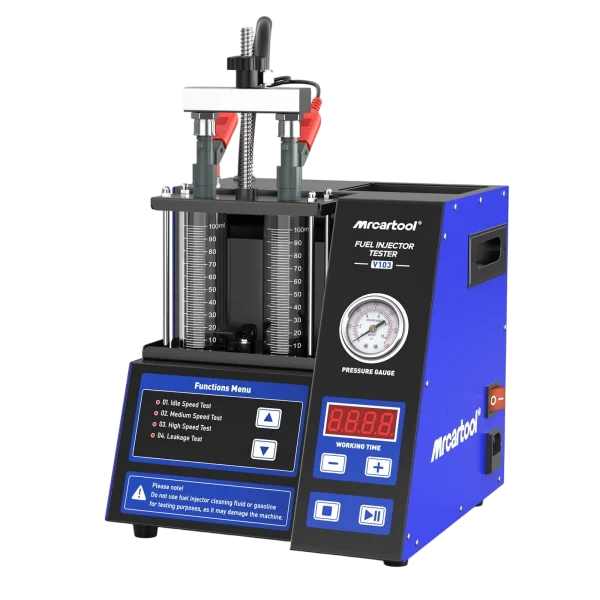

De V103 stuurt twee brandstofinjectoren aan onder gesimuleerde omstandigheden voor stationair, middelhoog en hoog toerental bij een constante druk van 0.6 MPa, zodat je het afgegeven volume in de maatcilinders kunt vergelijken, het sproeibeeld tegen de LED-achtergrondverlichting kunt bekijken en tijdens een hogedruklektest op druppelvorming kunt controleren. Gebruik uitsluitend injectortestvloeistof.
- 4 testmodi
- 2 injectoren tegelijk
- Constante 0.6 MPa
- Tank van 1.300 ml
- Cilinders met LED-achtergrondverlichting
Belangrijkste kenmerken
-
Gesimuleerde motortoerentallen
Tests bij stationair, middelhoog en hoog toerental bootsen verschillende belastingsomstandigheden na om een afwijkend sproeibeeld, vastlopen of verstopping aan het licht te brengen.
-
Hogedruklektest
Detecteert doorsijpelen of druppelen bij een gesloten injector onder hoge druk.
-
Vergelijking naast elkaar
Twee glazen maatcilinders tonen de consistentie van de brandstoftoevoer en de gelijkmatigheid tussen injectoren.
-
Sproeibeeld bekijken

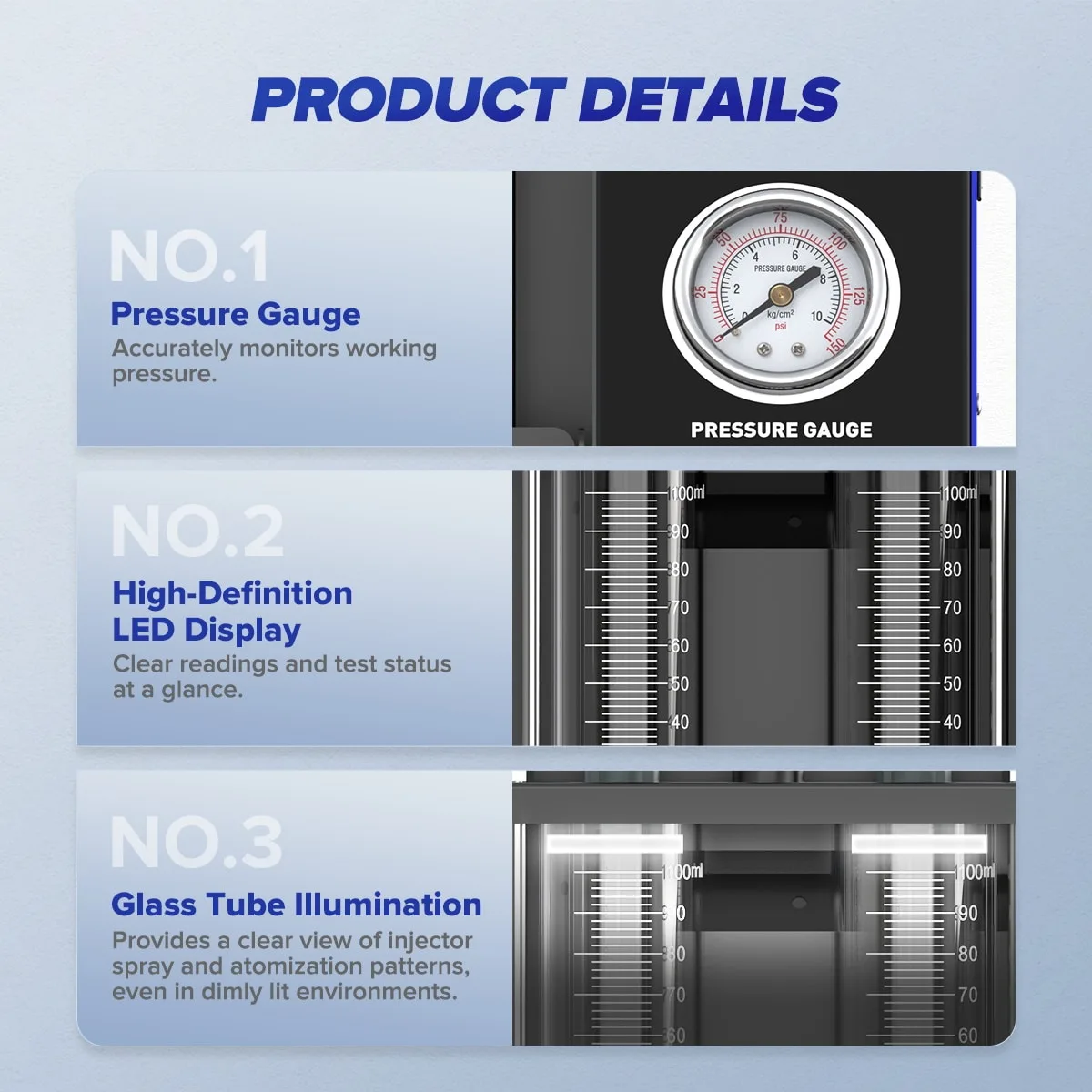

Een helder LED-achtergrondverlichtingspaneel achter de cilinders toont het sproeibeeld, de kegelhoek en de druppelverdeling.
-
Elektronische drukregeling
Houdt de werkdruk gedurende de hele test stabiel zonder schommelingen.
-
Afteltimer
Het digitale display telt de resterende werktijd af, die je met eenvoudige knoppen instelt.
Pluspunten
Vier testmodi
Tests bij stationair, middelhoog en hoog toerental plus een lektest, te selecteren via het functiemenu.

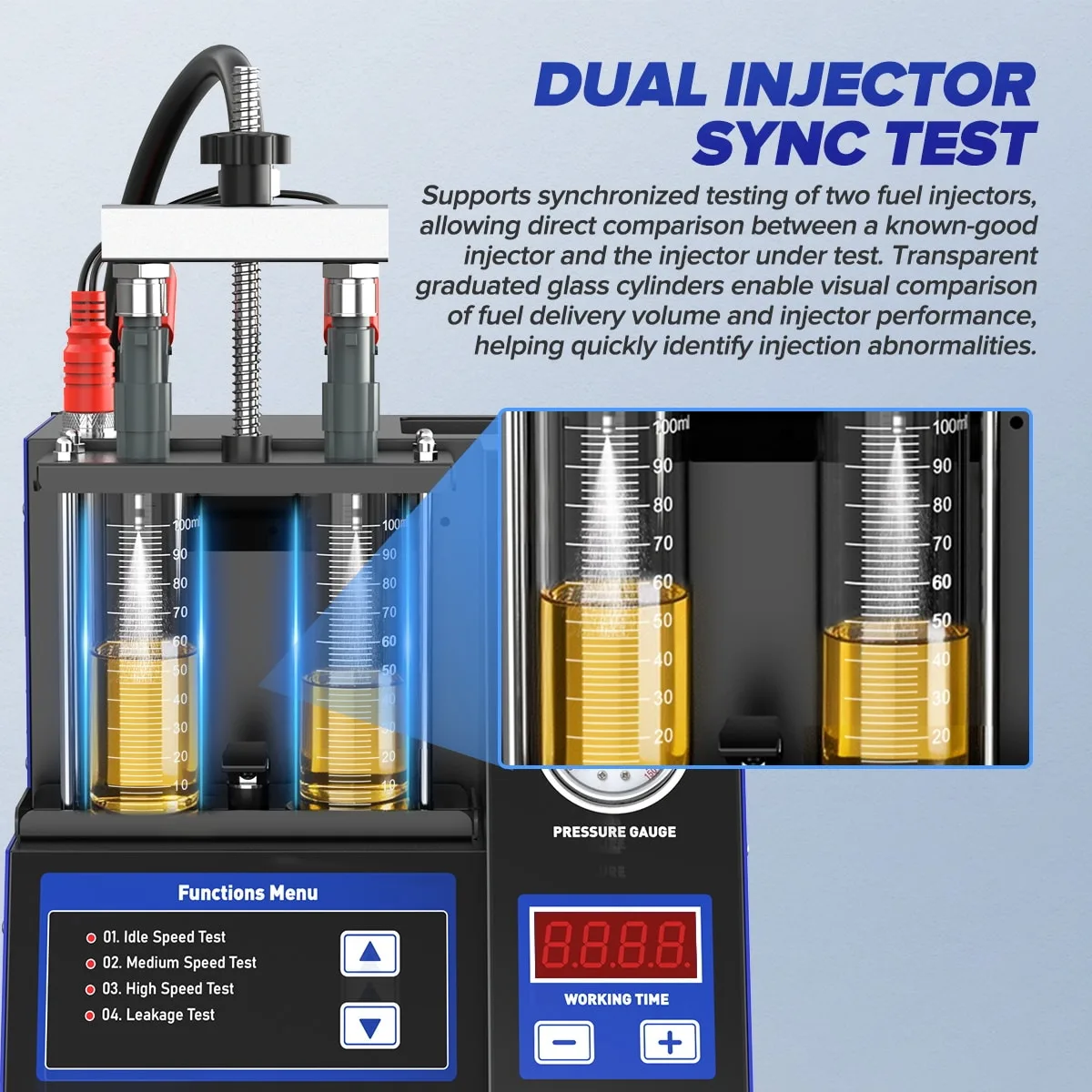

Synchronisatietest van twee injectoren
Laat een aantoonbaar goed werkende injector naast de te testen injector werken en vergelijk het volume in elke maatcilinder.
Eenvoudige bediening

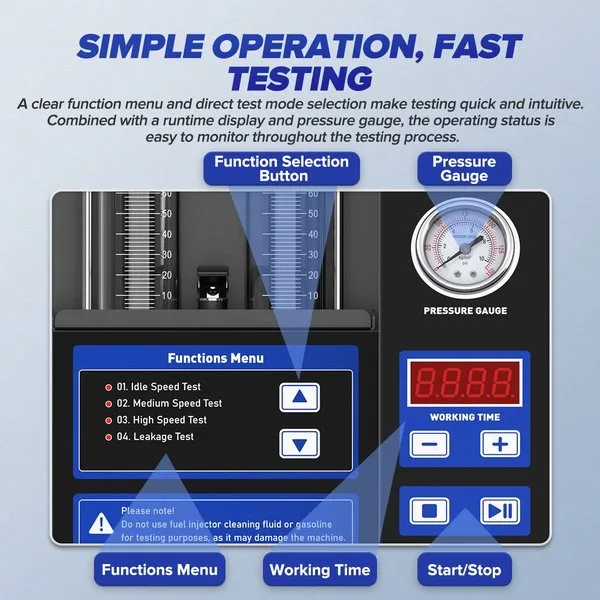

Functiekeuzeknoppen, een weergave van de werktijd met +/−-instelling, start/stopknoppen en een manometer.
Meer specificaties
| Pulsbreedte bij openen | 3ms |
|---|---|
| Voedingsfrequentie | 60Hz/50Hz |
| Omgevingstemperatuur | 0°C tot 40°C |
| Relatieve luchtvochtigheid | <85% |

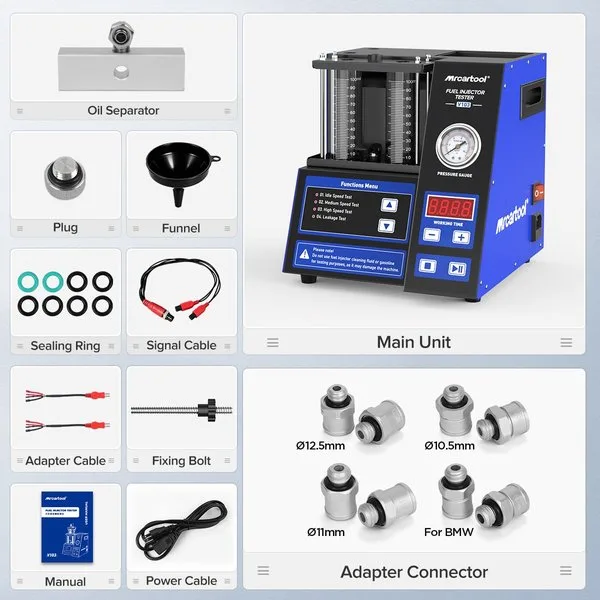

Inhoud van de doos
- V103-hoofdeenheid
- Olieafscheider
- Bevestigingsbout
- Signaalkabel
- Adapterkabels
- Adapterconnectoren
- Afdichtringen
- Stekker
- Trechter
- Voedingskabel
- Gebruikershandleiding
Instelling en bediening: V103-gebruikershandleiding (PDF).
Goed om te weten
Let op
- Gebruik professionele testvloeistof voor brandstofinjectoren. Gebruik nooit benzine, kerosine, verfverdunner, injectorreinigingsvloeistof of agressieve reinigingsmiddelen; deze tasten de interne brandstofleidingen aan en beschadigen de O-ringafdichtingen.
- Start de machine nooit met een lege tank; drooglopen beschadigt de pomp en elektronische componenten.
- Houd de pulssignaalkabels en aansluitingen uit de testvloeistof en reinigingsoplossingen om kortsluiting en schade aan het moederbord te voorkomen.
- Kies de 110V- of 220V-versie passend bij je lokale netspanning.
Onderhoud
- Laat bij het vervangen van de testvloeistof de oude vloeistof volledig weglopen voordat je 1000 ml nieuwe vloeistof toevoegt, en houd het peilglas in de gaten om overvullen te voorkomen.
- De aanbevolen testduur is telkens 10 minuten voor de tests bij stationair, middelhoog en hoog toerental en 1 minuut voor de lektest.
- Schakel na het testen de hoofdschakelaar uit en haal de stekker uit het stopcontact.
- Laat de testvloeistof vóór langdurige stilstand teruglopen in de oorspronkelijke verpakking en sluit deze goed af.
