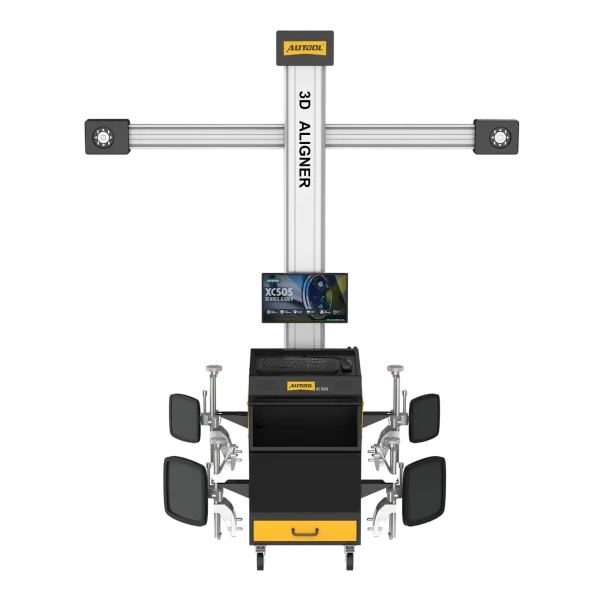

3D-wieluitlijning op een mobiel werkstation met opbergladen
De XC505 meet wielhoeken en carrosserieafmetingen met vaste 3D-camera’s en passieve meetdoelen en begeleidt de monteur met gesproken aanwijzingen en LED-indicatoren van de voertuigselectie tot het eindrapport. Rapporten worden afgedrukt via een externe printer. Een geschikte, waterpas uitlijnplek is vereist.
- 3D-camerameting
- Toespoor/camber ±0.01°
- Rolcompensatie over 8–12 cm
- Verrijdbare kast + lade
- 80.000+ voertuigmodellen
Belangrijkste kenmerken
-
Vaste 3D-camera’s
Industriële HD-lenzen meten vanuit een vaste positie, zodat de camera's tijdens normaal gebruik niet hoeven te worden verplaatst.
-
Onderhoudsvrije uitlijntargets
De waterdichte, valbestendige meetpanelen hebben geen kabels, laadbeurten, batterijen of regelmatig onderhoud aan signaalapparatuur nodig.
-
Wiel- en carrosseriegeometrie
Toespoor, wielvlucht, fuseepenhelling, naloop, stuwhoek, wielbasis, spoorbreedte en de verschillen daartussen links en rechts, plus diagonale carrosseriemeting.
-
Doorzoekbare voertuigdatabase
Zoek gegevens op merk, serie, model en bouwjaar, voeg eigen modellen toe en zoek afstelschema's op in het ingebouwde helpsysteem.
-
Spraak- en LED-begeleiding
Gesynchroniseerde gesproken aanwijzingen en LED-indicatoren begeleiden elke instel- en meetstap; de expertmodus verkort routinewerkzaamheden voor opgeleide monteurs.
-
Traceerbare rapporten
Bekijk eerdere meetgegevens en druk rapporten met de resultaten vóór en na de werkzaamheden af.
Meer specificaties
| Scherm | 1 × 32-inch |
|---|---|
| Lichtomstandigheden | Geen direct infraroodlicht op de uitlijntargets |
| Interfacetalen | Chinees, Engels, Spaans, Russisch, Duits, Farsi, Arabisch, Litouws, Japans, Frans, Thais, Portugees, Koreaans |
| Fabriekskalibratie | Vóór verzending gekalibreerd; installeer en gebruik volgens de installatiehandleiding |
Modelvergelijking
| XC503 | XC505 | XC508 | |
|---|---|---|---|
| Camerabevestiging | Vaste kolom | Verrijdbare kast | Automatische hefhoogtevolging |
| Schermen | 1 | 1 | 2 |
| Ingebouwde printer | Nee | Nee | Ja |
| Lade | Nee | Ja | Ja |
Inhoud van de doos
- Kolomconstructie, dwarsbalkconstructie en verrijdbare kast
- Cameramodules, monitor, computer, audio, toetsenbord en muis
- Uitlijntargets, wielklemmen en ophangbeugels voor wielklemmen
- Draaiplaten, wielkeggen, stuurwielhouder, rempedaalgereedschap en accessoires
Gebruiksaanwijzing
- Controleer de geschiktheid van de werkplekControleer de geometrie van de hefbrug of werkput, de draai- en schuifplaten, de rolruimte, de zichtlijn naar de meetdoelen, de stroomvoorziening en de verlichting.
- Inspecteren en identificerenControleer banden, bandenspanning, wielophanging, rijhoogte en belading en selecteer vervolgens het exacte voertuig, bouwjaar en de juiste specificatie.
- Monteer klemmen en uitlijntargetsCentreer ze op schone wieloppervlakken en zorg dat elk meetpaneel zichtbaar blijft voor de camera's.
- CompenserenRol het voertuig om de velgslagcompensatie uit te voeren voordat je de meetwaarden gebruikt.
- Meet en pas aanLees de relevante hoeken af, begin bij de achteras om de stuwlijn in te stellen en stel vervolgens de vooras af.
- Opnieuw meten en rapporterenHerhaal de meting, controleer de stand van het stuurwiel en sla het rapport op of druk het af.
Installatie, meten en probleemoplossing: XC505-gebruikershandleiding (PDF)
Goed om te weten
Let op
- Vereist een stabiele, vlakke werkplek met een geschikte hefbrug; software kan een ongeschikte ondergrond niet compenseren. Controleer vóór het bestellen de beschikbare werkplaatsruimte en de installatieafmetingen.
- Voor kalibratie van SAS, EPAS of ADAS na het uitlijnen is aparte apparatuur nodig.
- Geen ingebouwde printer; voor afdrukken moet een externe printer worden ingesteld.
- Controleer voor het bestellen of de klem op de velg past bij wielen van 24 inch.
Onderhoud
- Controleer vóór elke meting het contact van de klemmen, de staat van de meetpanelen en de bevestiging.
- Volg de vereisten voor controle of kalibratie na installatie, verplaatsing, een schok of reparatie.
FAQ
Is de volgorde van afstellen belangrijk?
Ja. Begin achteraan om de geometrische hartlijn en de stuwlijn vast te stellen en ga daarna naar voren. Een onjuiste stuwrichting beïnvloedt de overige metingen.
Wat moet ik controleren als de computer niet opstart?
Controleer de voeding van de computer, controleer of de aan-uitknoppen van zowel de computer als de monitor zijn ingedrukt, kijk of er een indicatie-LED knippert en controleer de helderheid en het contrast van de monitor.
Wat moet ik controleren als de printer niet werkt?
Controleer de voeding van de printer, de signaalkabel naar de computer en de verbindingsmodus, vervolgens het printerstuurprogramma en de instellingen, en tot slot of de computer een virus of softwareprobleem heeft.
Wat moet ik controleren als de muis of het toetsenbord niet werkt?
Controleer de aansluiting op de computer, de compatibiliteit met de computer en of het apparaat zelf defect is.
