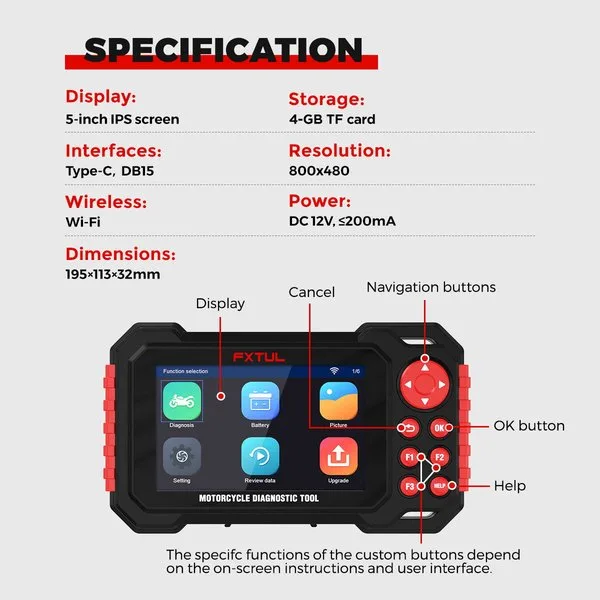

Diagnose van alle systemen voor 70+ motorfietsmerken op een scherm van 5 inch
De FXTUL M7 ondersteunt meer dan 70 merken en ruim 10.000 modellen uit Azië, Europa en Noord- en Zuid-Amerika, waaronder Harley-Davidson, Ducati, BMW en de grote Japanse merken. Hij leest de modules voor motor, ABS, TPMS, startonderbreker, instrumentenpaneel en carrosserie uit en werkt zichzelf bij via Wi-Fi.
- 70+ merken
- 5-inch TFT
- Updates via Wi-Fi
- 4GB opslag
- Opnemen & afspelen
Belangrijkste kenmerken
-

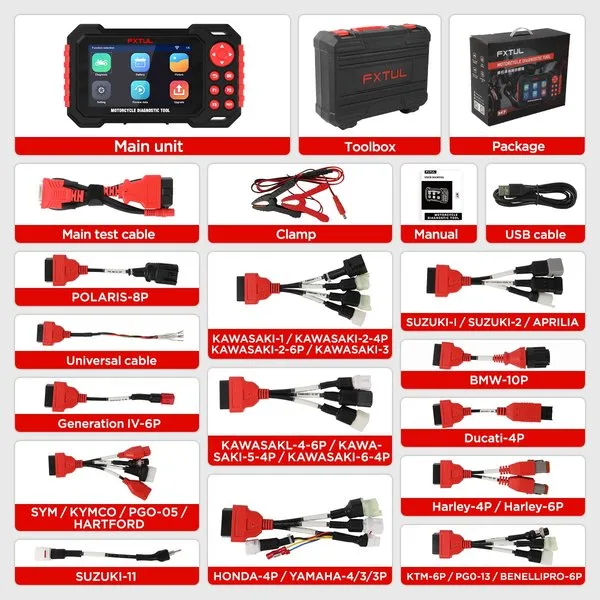

Merkspecifieke connectoren
Wordt geleverd in een draagbare gereedschapskoffer met specifieke aansluitadapters voor gangbare merken, van Aziatische scooters tot Europese en Amerikaanse motorfietsen.
-
Snelle test of regeleenheid
Quick Test scant elke ECU via één gedeelde aansluiting en maakt een storingsrapport; met Control Unit kun je handmatig een module kiezen op motorfietsen met afzonderlijke aansluitingen.
-
Vijf kernfuncties
Lees foutcodes uit, wis foutcodes, bekijk datastromen, voer actuatortests uit en gebruik servicefuncties, waaronder honderden servicewerkzaamheden zoals het afstellen van het stationair toerental en het inleren van de gaskleppositie.
-
Opnemen, terugspelen en screenshot
Houd F2 ingedrukt om een datastroom op te nemen en later af te spelen, of houd F1 ingedrukt om een schermafbeelding van foutcodes en golfvormen op te slaan bij het opsporen van sporadische storingen.
-
Automatisch schalende golfvormen
Gegevensgrafieken passen hun amplitude automatisch aan en kunnen uitsluitend de door jou geselecteerde gegevensstromen weergeven.
-
Voor meer dan motorfietsen
Kan ook de meeste foutcodes van auto's uitlezen en communiceert met systemen die volgens de EURO V-norm zijn gebouwd.
-

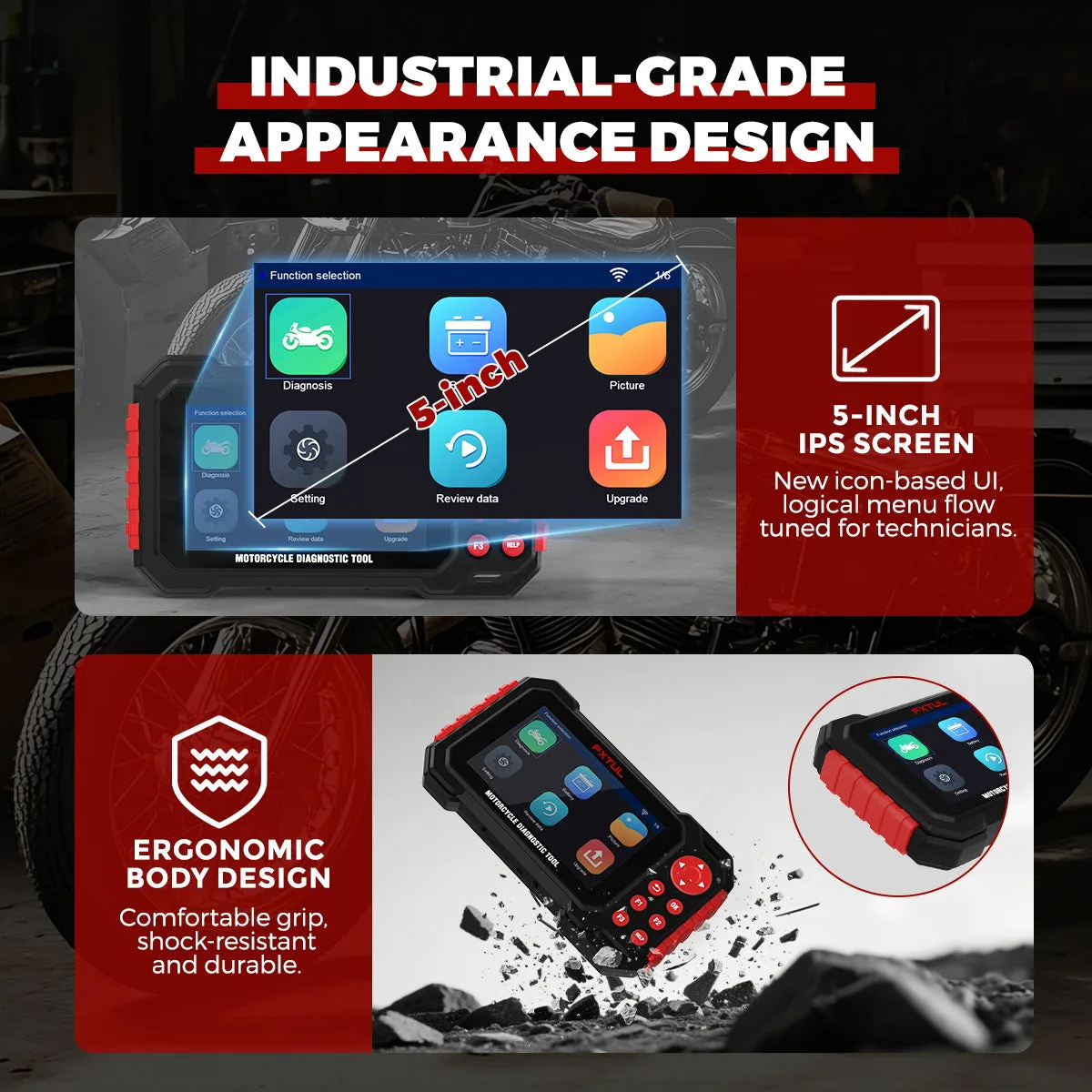

Ontworpen voor de werkplaats
Ergonomische, valbestendige behuizing met donkere en lichte schermthema's en een accuspanningstest.
M7 vs M4
| M7 | M4 | |
|---|---|---|
| Ondersteunde merken | 76 | 10 (EU- en Azië-versies) of 1 (Ducati-, Harley-Davidson- en BMW-versies) |
| Scherm | 5.0-inch | 2.8-inch |
| Upgrademethode | USB of Wi-Fi | USB |
| Schermafbeelding, gegevensregistratie en terugspelen | Ja | Nee |
| Aansluitkabels | 17 | 4 tot 10, afhankelijk van de versie |
Gebruiksaanwijzing
- Zoek de aansluitingDe diagnoseaansluiting bevindt zich meestal onder het zadel of achter het linker- of rechterzijpaneel; bij sommige scooters zit deze onder de voetenplank of aan de voorkant.
- Kies de connectorKies de kabel die bij het merk en het type aansluiting past. Enkele speciale aansluitingen hebben ook voeding via de accuklem nodig.
- Identificeer de motorfietsGebruik Systeemselectie, kies het model op basis van type, bouwjaar en motor, of laat het identificeren door VIN uit te lezen bij merken die dit ondersteunen.
- ScanVoer Quick Test of Control Unit uit; elk systeem wordt weergegeven als geïnstalleerd, niet geïnstalleerd, geslaagd of met het aantal storingen.
- Onderzoek de storingOpen een systeem om foutcodes uit te lezen en te wissen, livegegevens te bekijken, actuatortests uit te voeren of een servicefunctie te starten.
Kies voor Ducati, BMW en Harley-Davidson identificatie via VIN als het model niet in de lijst staat. Volledige uitleg van de menu's: FXTUL M7-gebruikershandleiding (PDF)
Updates & ondersteuning
Sluit de diagnose op de normale manier af voordat je het apparaat uitschakelt, zodat het logboek wordt opgeslagen; onderbreek de voeding niet rechtstreeks.
Goed om te weten
Let op
- Controleer vóór elk gebruik de voedingskabel, datakabels en connectoren en gebruik het apparaat niet als een van deze onderdelen beschadigd is.
Onderhoud
- Als een merk of model niet wordt herkend, werk dan bij naar de nieuwste software en maak opnieuw verbinding.
- Verdraai de kabels niet en buig ze niet scherp, en houd ze uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen.
