Harley-Davidson-motorfietsen testen en onderhouden op basis van VIN

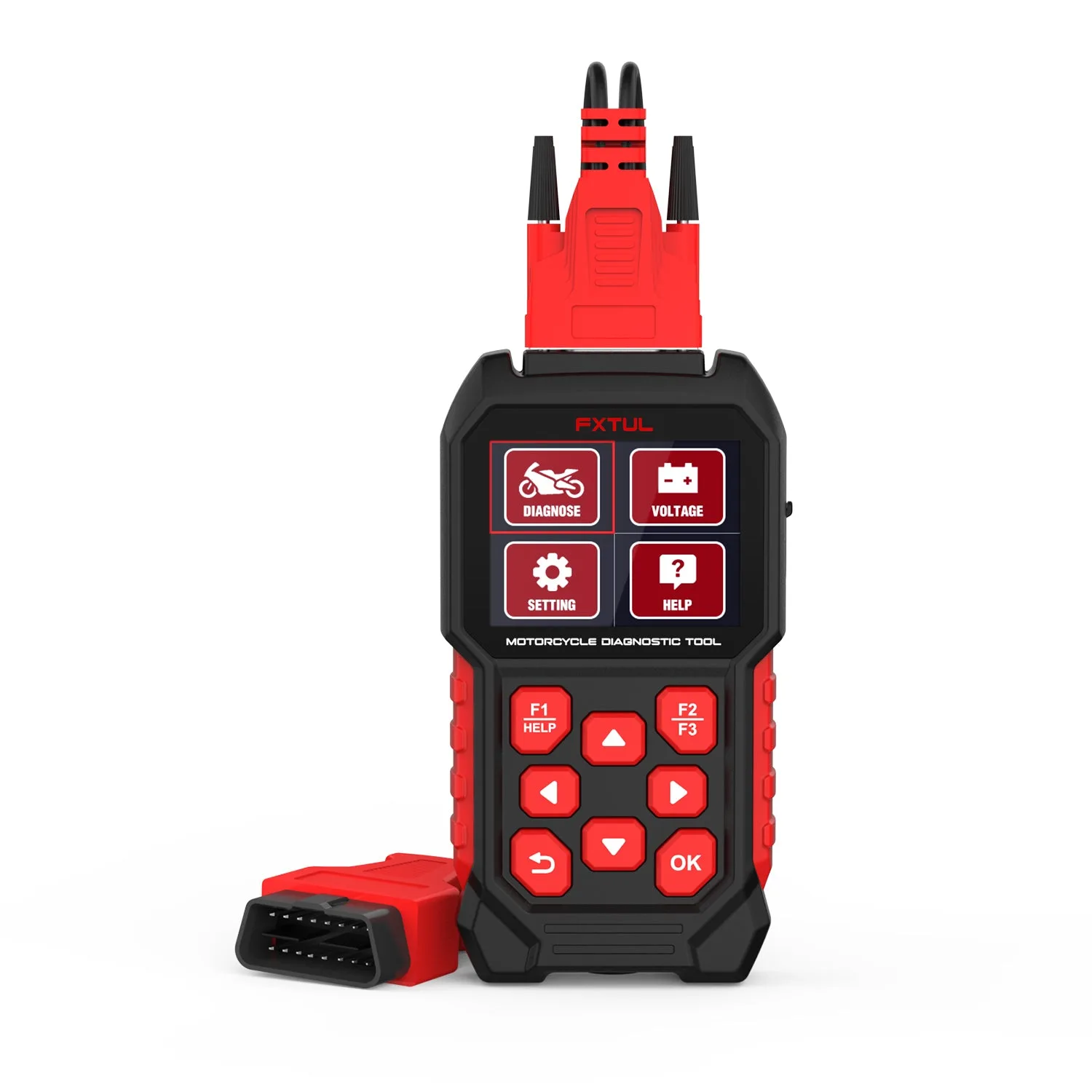

De FXTUL M4-HD ondersteunt de modelreeksen Softail, Sportster, Touring, Trike, Dyna, Street en VRSC V-Rod. Als het model niet in de lijst staat, kan het apparaat de motorfiets aan de hand van het VIN identificeren en vervolgens foutcodes uitlezen, actuatortests uitvoeren en onderhoudsprocedures doorlopen.
- Alleen Harley-Davidson
- VIN-identificatie
- 12 systemen
- ABS solenoïdetests
- Eenmalige aankoop
Belangrijkste kenmerken
-
12 regelmodules
Biedt toegang tot ECM, ABS, snelheidsmeter, instrumentencluster, BCM, linker- en rechterhandgreep, richtingaanwijzermodule, beveiligingsmodule, toerenteller, radio en de elektrohydraulische regeleenheid.
-
Motoractuatortests
Stuur de brandstofpomp, stationairregelklep, voorste en achterste bobine, inlaatklep van het luchtfilter en servomotor van de uitlaatklep aan, of laat de gasklepactuator zijn volledige bewegingsbereik doorlopen.
-
Koelsysteemcontroles
Schakel de koelpomp of het relais, ventilator A, ventilator B en de chassisventilator naar wens in om het koelcircuit te controleren.
-
ABS componenttests
Stuur de pompmotor van het ABS en de elektromagnetische inlaat- en uitlaatkleppen voor de voor- en achterrem aan om de hydraulische unit te controleren.
-
Onderhoudsfuncties
AFV-reset, afstelling van het stationaire toerental, configuratie na modulevervanging, automatische decompressie, zijstandaardschakelaar, EITMS, oliekoelerventilator, chassiskoelventilator en cruisecontrol.
-
Module-informatie
Toont de hardware- en softwareversies en serienummers van elke module.
M4-HD vergeleken met andere M4-versies
| M4-HD | M4-BMW | M4-DUC | M4-EU / M4-Asia | |
|---|---|---|---|---|
| Ondersteunde merken | Harley-Davidson | BMW | Ducati | 10 merken per stuk |

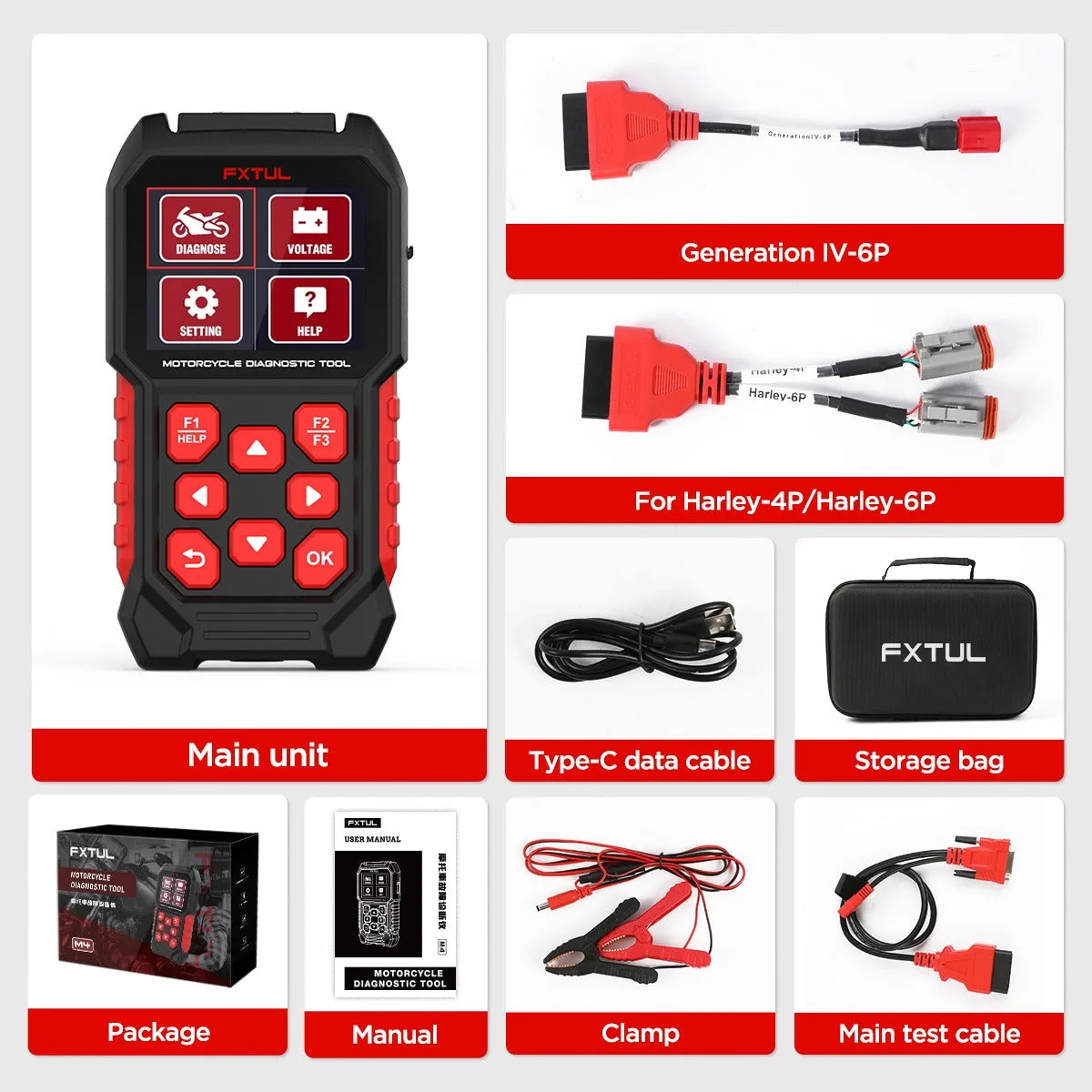

| Aansluitkabels | 5 | 4 | 5 | 10 |
| Scherm | 2.8-inch | 2.8-inch | 2.8-inch | 2.8-inch |
Gebruiksaanwijzing
- VerbindenSluit de M4-HD met de Harley-kabel aan op de diagnoseaansluiting van de motorfiets.
- Selecteer de motorfietsOpen Diagnose en kies de modelfamilie, of selecteer VIN identify als het model niet in de lijst staat.
- ScanGebruik Quick Test voor alle systemen of Control Unit voor één module.
- Test of onderhoudLees livegegevens uit, zoals motortoerental en temperatuur, voer een actuatortest uit of start een servicefunctie.
Volledige menuhandleiding: FXTUL M4-gebruikershandleiding (PDF)
Updates & ondersteuning
Goed om te weten
Let op
- Systemen en functies zijn afhankelijk van de uitrusting van elke motorfiets; controleer eerst de configuratie van je motorfiets.
- De USB-poort werkt op 5V en is uitsluitend bedoeld voor updates via een computer; een snellader met een spanning boven 5V kan het apparaat beschadigen.
