Bekijk voeding, massa en busactiviteit op de OBD2-poort
Wordt aangesloten tussen de 16-polige OBD2-poort van het voertuig en een diagnosetester. LED's geven voeding, massa en protocolactiviteit aan, en elke pin is afzonderlijk toegankelijk via een banaanbus voor een multimeter of oscilloscoop.
- 8–30V DC
- Verlengkabel van 90 cm
- 4 mm banaanaansluitingen
- LEDs in 3 kleuren
Belangrijkste kenmerken
-
Voedings- en massa-LEDs
Het rode lampje brandt wanneer pin 16 accuspanning heeft; het groene lampje brandt wanneer pinnen 4 en 5 met massa verbonden zijn.
-
LEDs voor protocolactiviteit

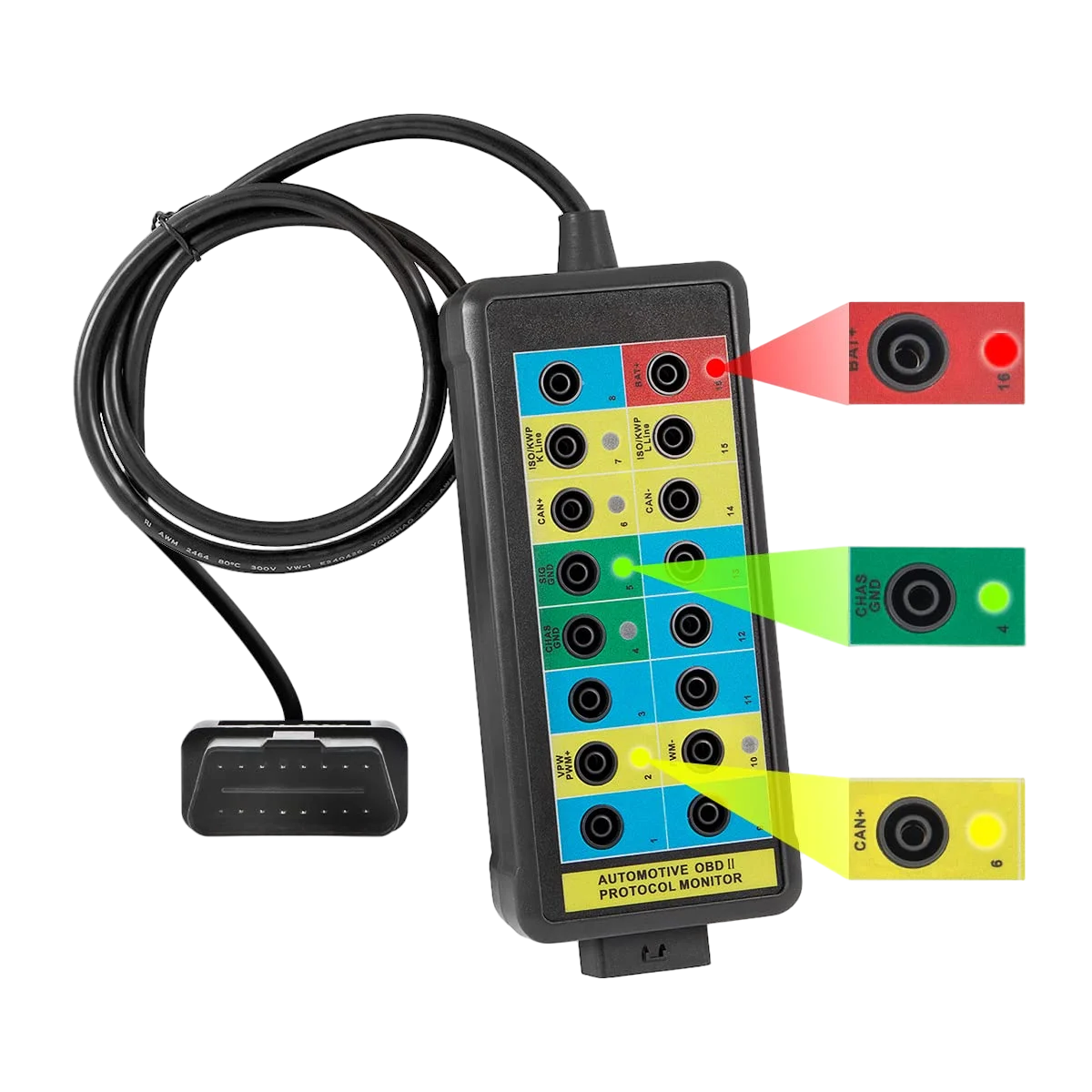

Gele LEDs op pinnen 2, 6, 7, 10, 14 en 15 geven aan welke lijnen actief zijn terwijl een diagnosetester met het voertuig communiceert.
-
Alle 16 pinnen afzonderlijk uitgevoerd
De indeling van de aansluitbussen komt overeen met de OBD2-connector, zodat elke pin kan worden doorgemeten terwijl de diagnosetester aangesloten blijft.
-
Geschikt voor meter en oscilloscoop
Standaard banaanbussen van 4 mm zijn geschikt voor gewone stekkers of veiligheidsstekkers met beschermhuls.
-

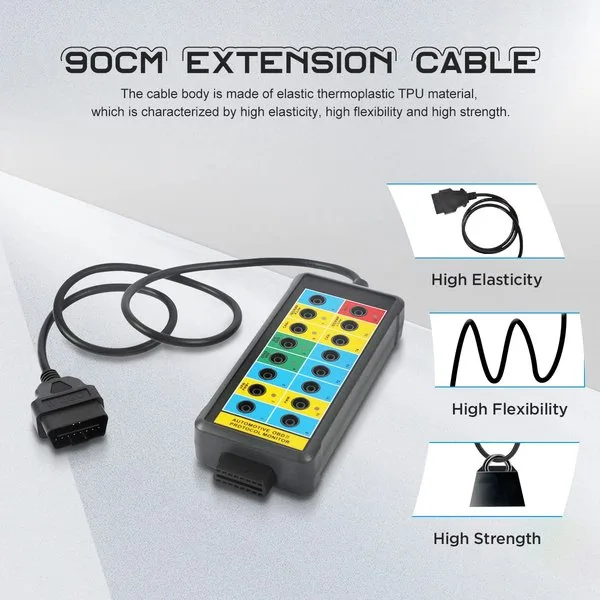

Flexibele kabel
De verlengkabel heeft een elastische TPU-mantel.
Meer specificaties
| Bedrijfstemperatuur | -20 tot 70°C (-4 tot 158°F) |
|---|---|

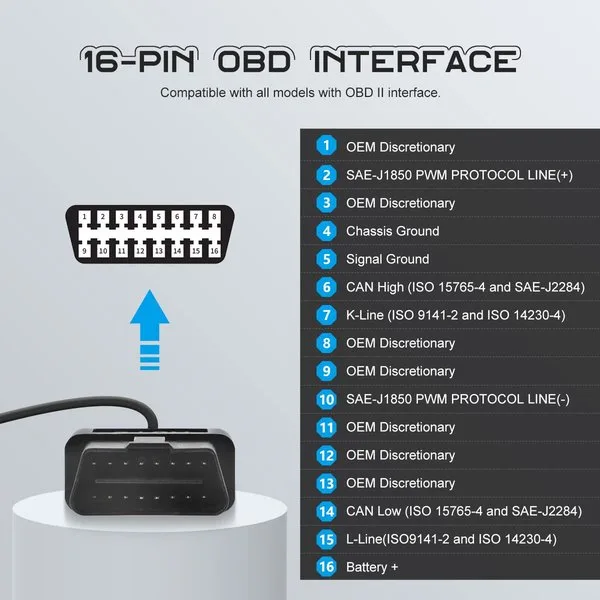

| Pin 2 / Pin 10 | SAE J1850 PWM-bus (+) / (−) |
| Pin 4 / Pin 5 | Chassismassa / signaalmassa |
| Pin 6 / Pin 14 | CAN High / CAN Low (ISO 15765-4, SAE J2284) |
| Pin 7 / Pin 15 | K-line / L-line (ISO 9141-2, ISO 14230-4) |
| Pin 16 | Positieve accupool |
| Pinnen 1, 3, 8, 9, 11, 12, 13 | Naar inzicht van OEM |
Inhoud van de doos
- OBD2-breakoutbox
- Gebruikershandleiding
Goed om te weten
Let op
- Sluit geen belasting aan die meer dan 1 A via de box trekt.
- Sluit de pinnen 16, 4 en 5 nooit kort en overbrug de aansluitbussen niet tenzij je het circuit kent; verkeerd gebruik kan het datanetwerk van het voertuig beschadigen.
