Comprueba la alimentación, la masa y la actividad del bus en el puerto OBD2

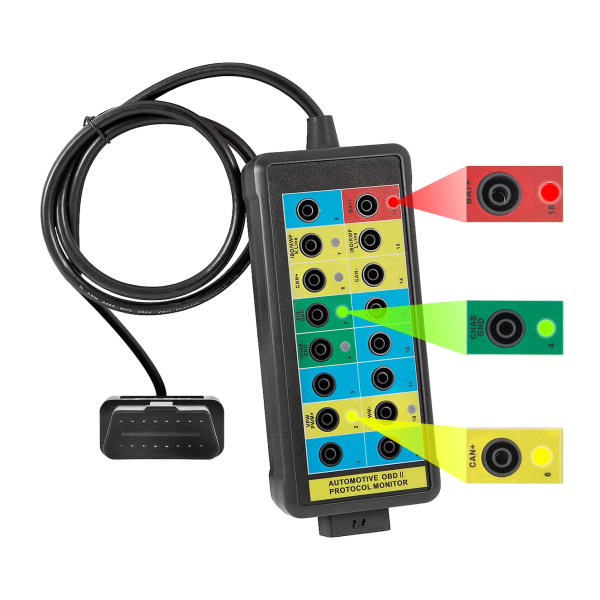

Se conecta entre el puerto OBD2 de 16 pines del vehículo y un escáner de diagnóstico. Los LED confirman la alimentación, la masa y la actividad de los protocolos, y cada pin dispone de una toma banana independiente para conectar un multímetro o un osciloscopio.
- 8–30V DC
- Cable alargador de 90 cm
- Tomas banana de 4 mm
- LEDs de 3 colores

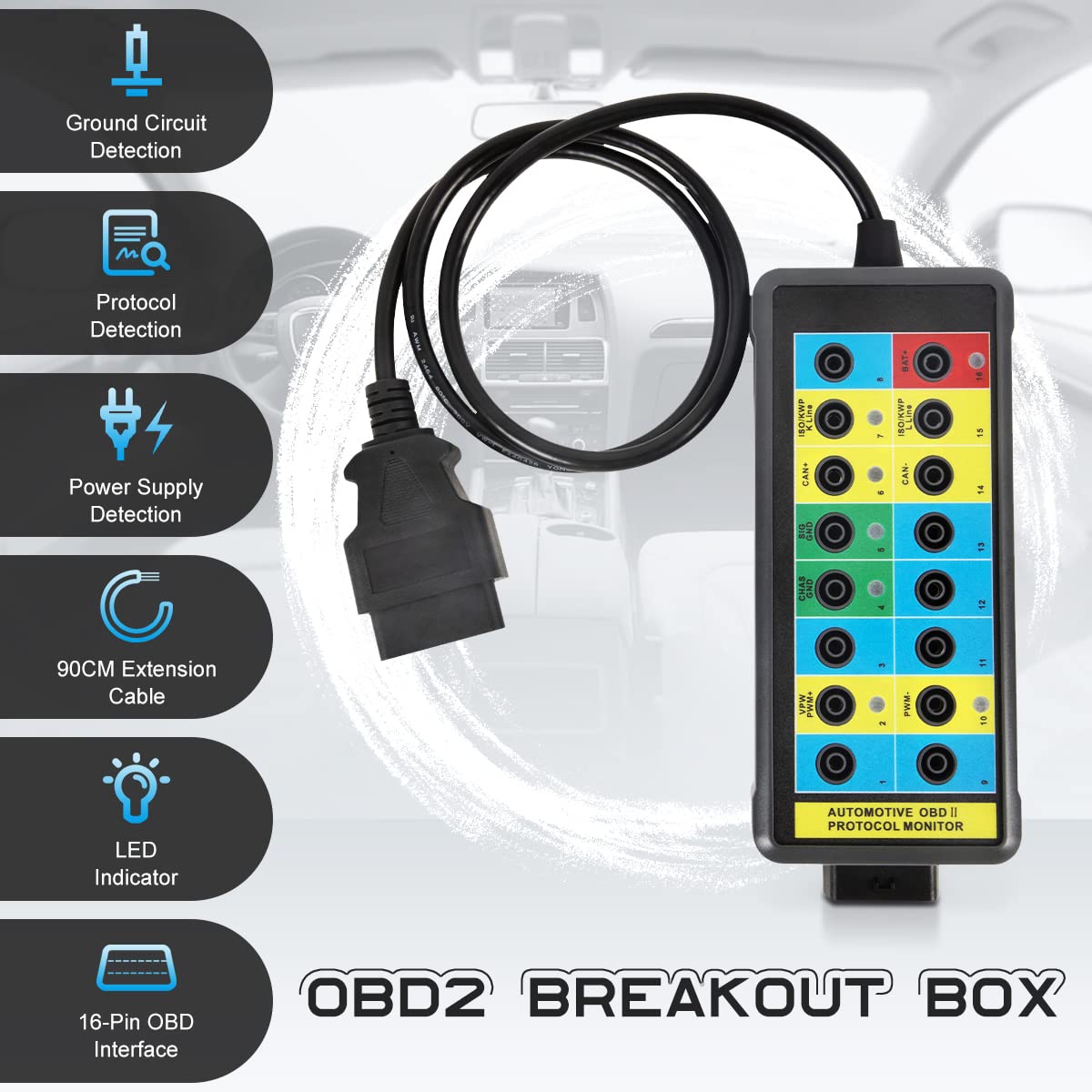

Características principales
-

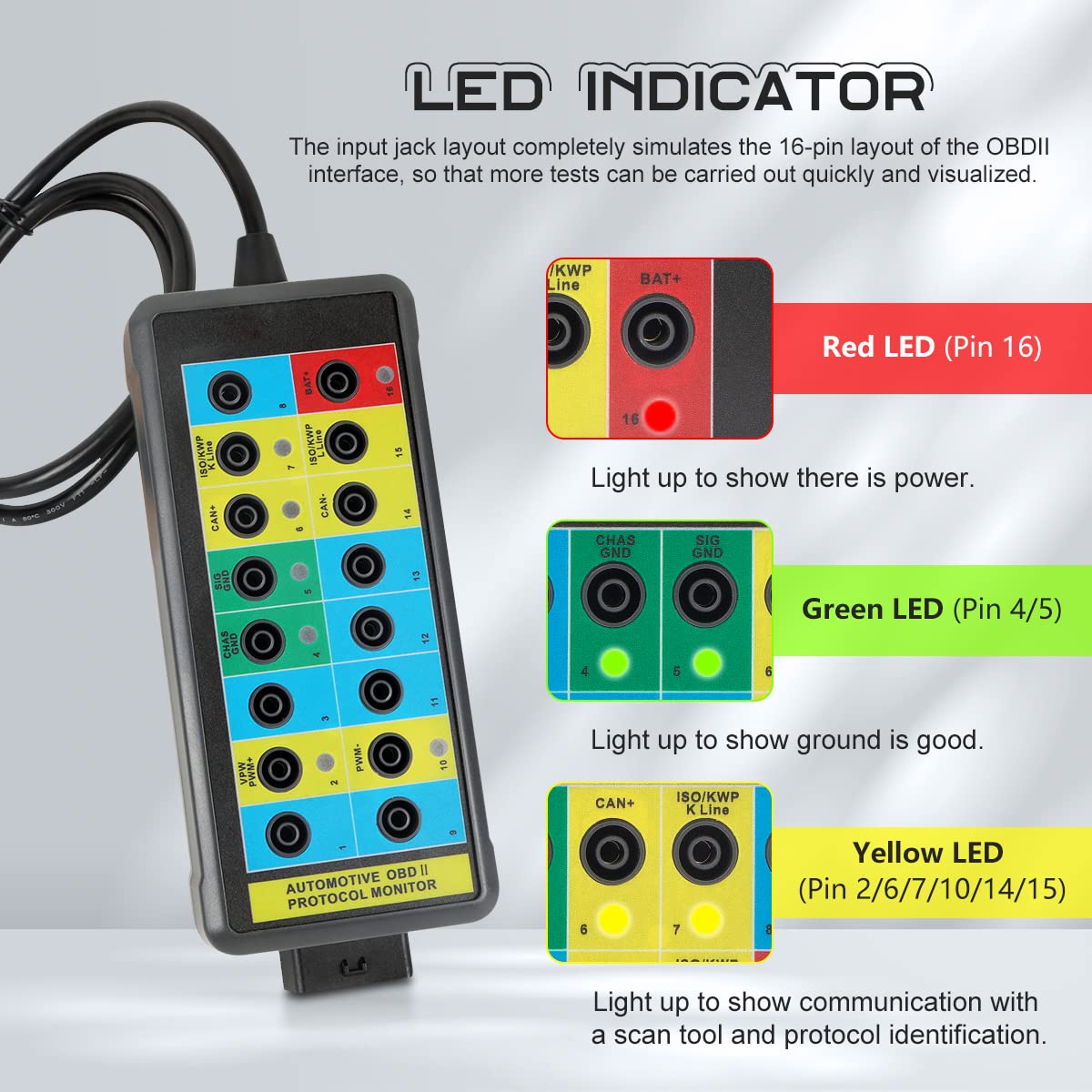

LEDs de alimentación y masa
El indicador rojo se enciende cuando el pin 16 recibe alimentación de la batería; el verde se enciende cuando los pines 4 y 5 están conectados a masa.
-
LED de actividad de protocolos
Los LED amarillos de los pines 2, 6, 7, 10, 14 y 15 indican qué líneas están activas mientras un escáner de diagnóstico se comunica con el vehículo.
-

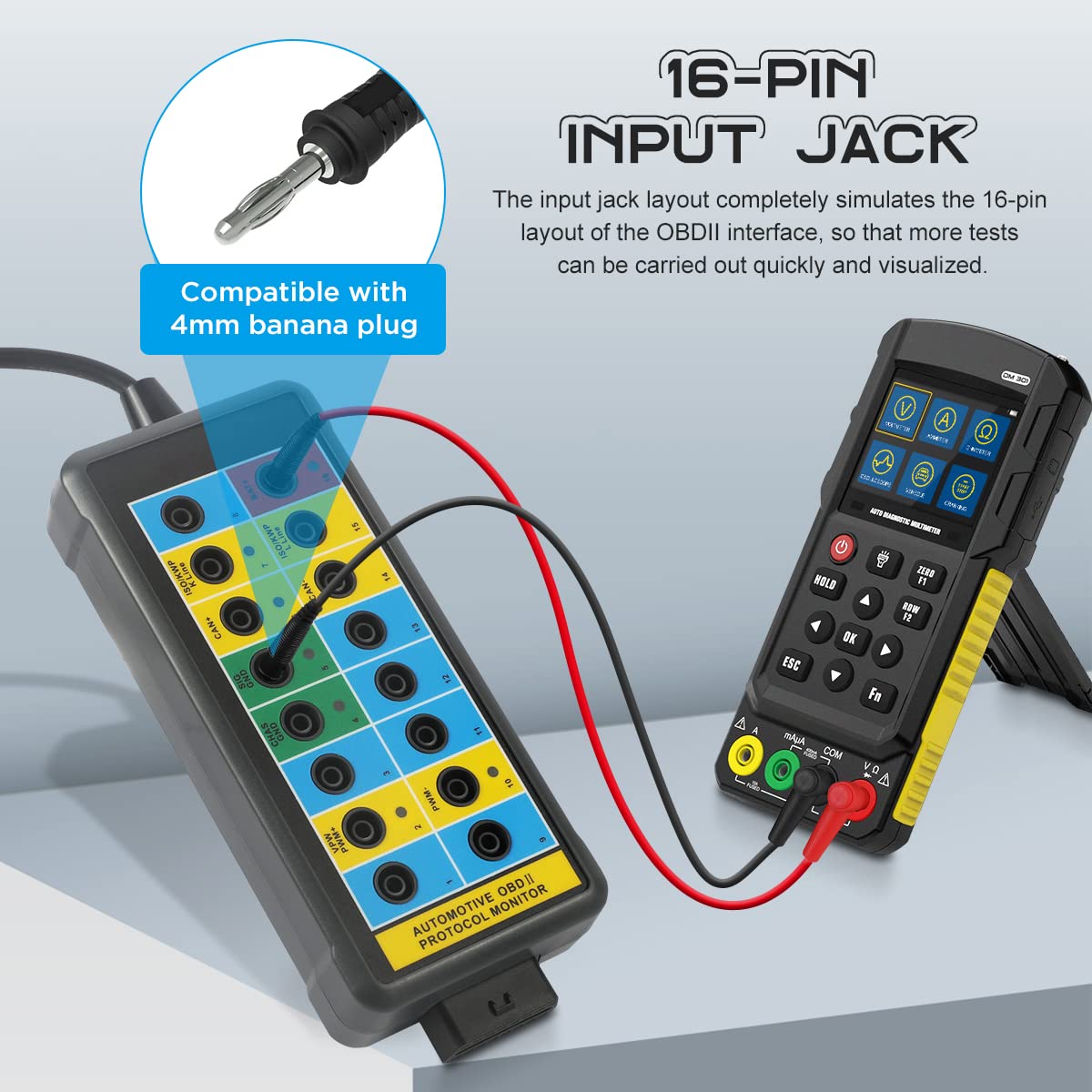

Acceso individual a los 16 pines

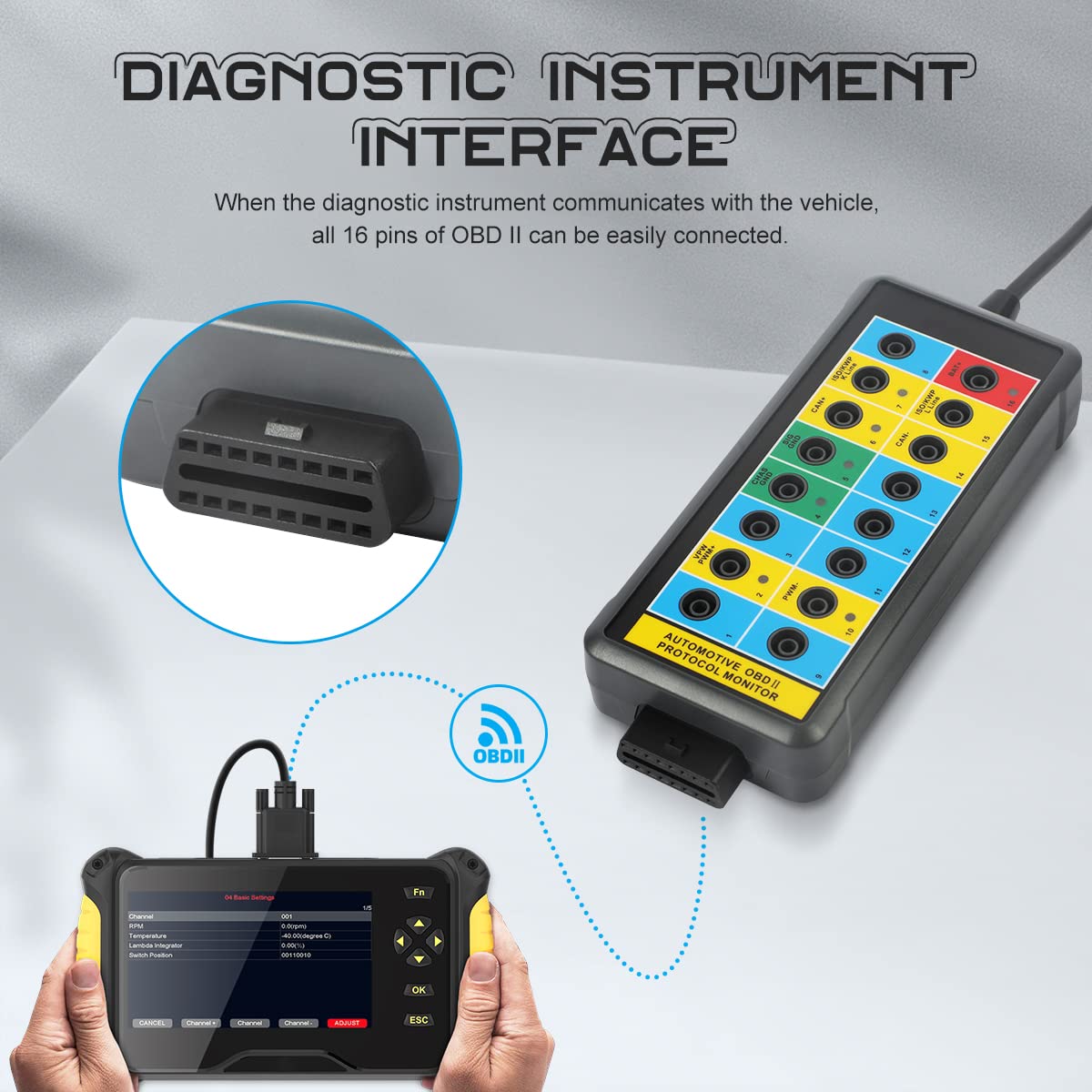

La disposición de las tomas coincide con la del conector OBD2, lo que permite medir en cada pin mientras el escáner de diagnóstico permanece conectado.
-
Preparado para medidor y osciloscopio
Las tomas de banana estándar de 4 mm admiten clavijas normales o de seguridad con funda protectora.
-

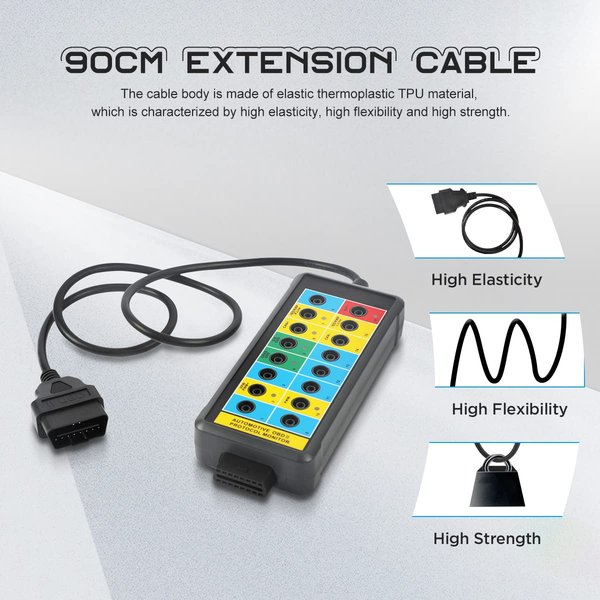

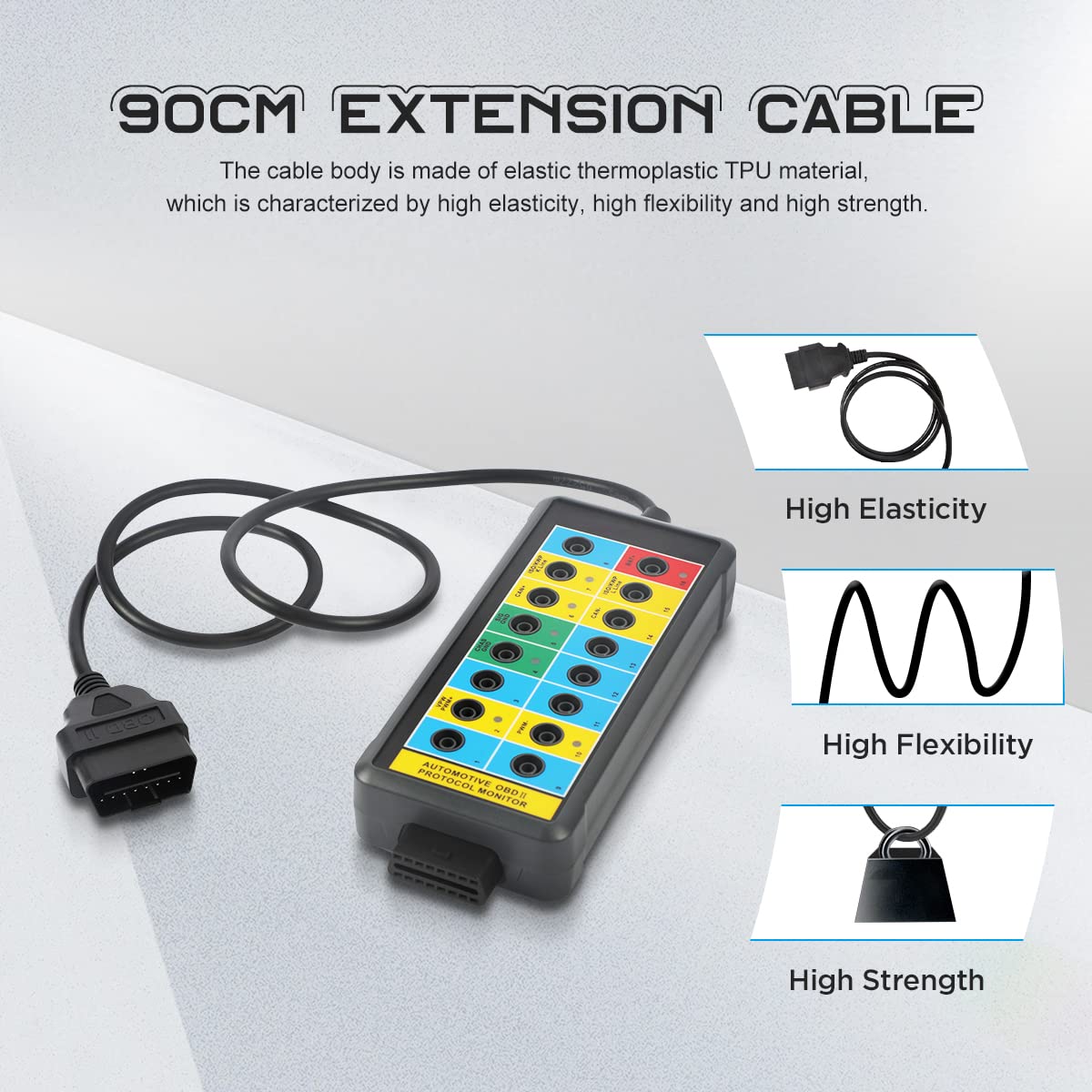

Cable flexible
El cable alargador tiene una cubierta elástica de TPU.

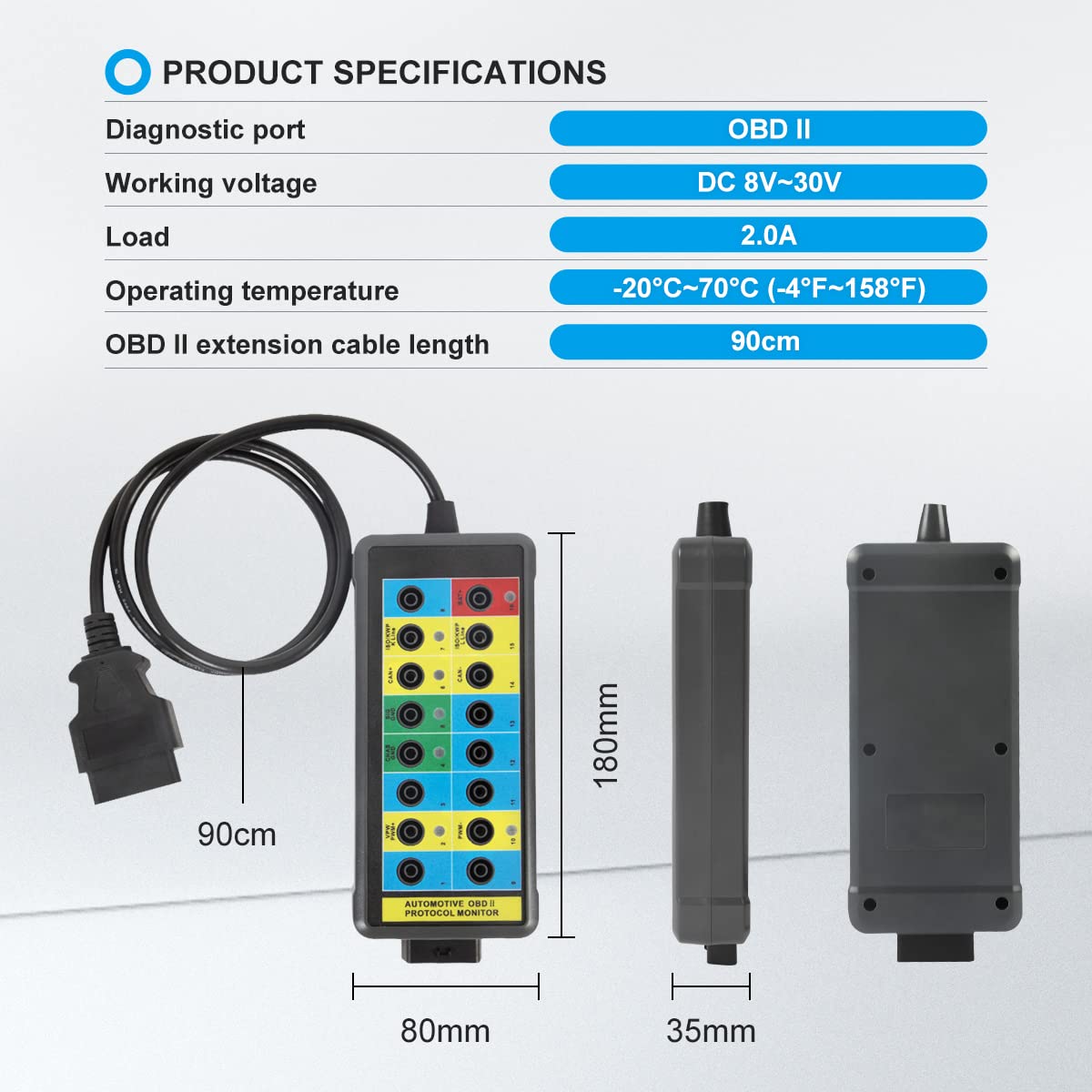

Más especificaciones

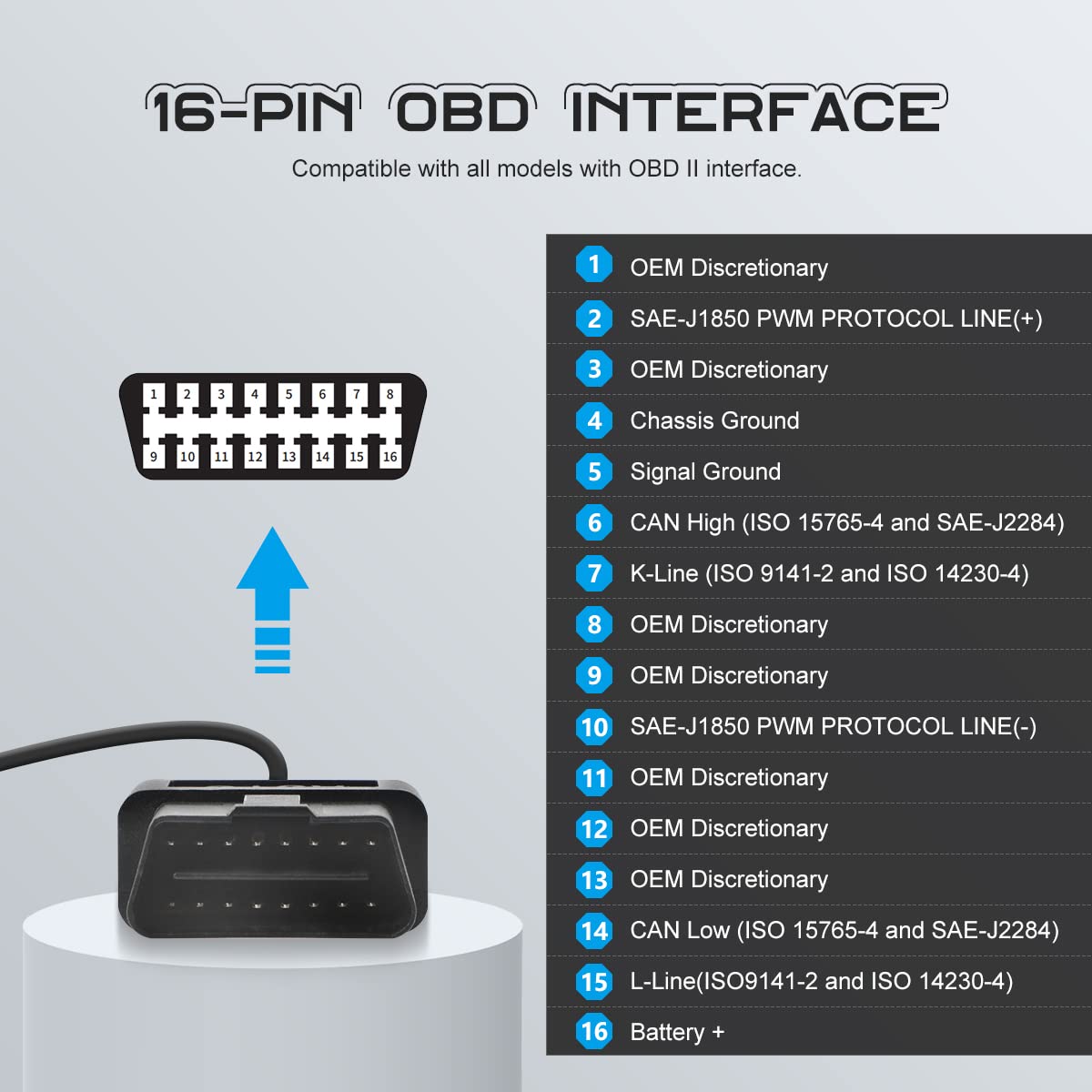

| Temperatura de funcionamiento | De -20 a 70°C (de -4 a 158°F) |
|---|---|
| Patilla 2 / patilla 10 | Bus SAE J1850 PWM (+) / (−) |
| Pin 4 / Pin 5 | Masa de chasis / masa de señal |
| Patilla 6 / patilla 14 | CAN alto / CAN bajo (ISO 15765-4, SAE J2284) |
| Patilla 7 / patilla 15 | Línea K / línea L (ISO 9141-2, ISO 14230-4) |
| Pin 16 | Positivo de la batería |
| Pines 1, 3, 8, 9, 11, 12, 13 | Asignación a criterio del OEM |

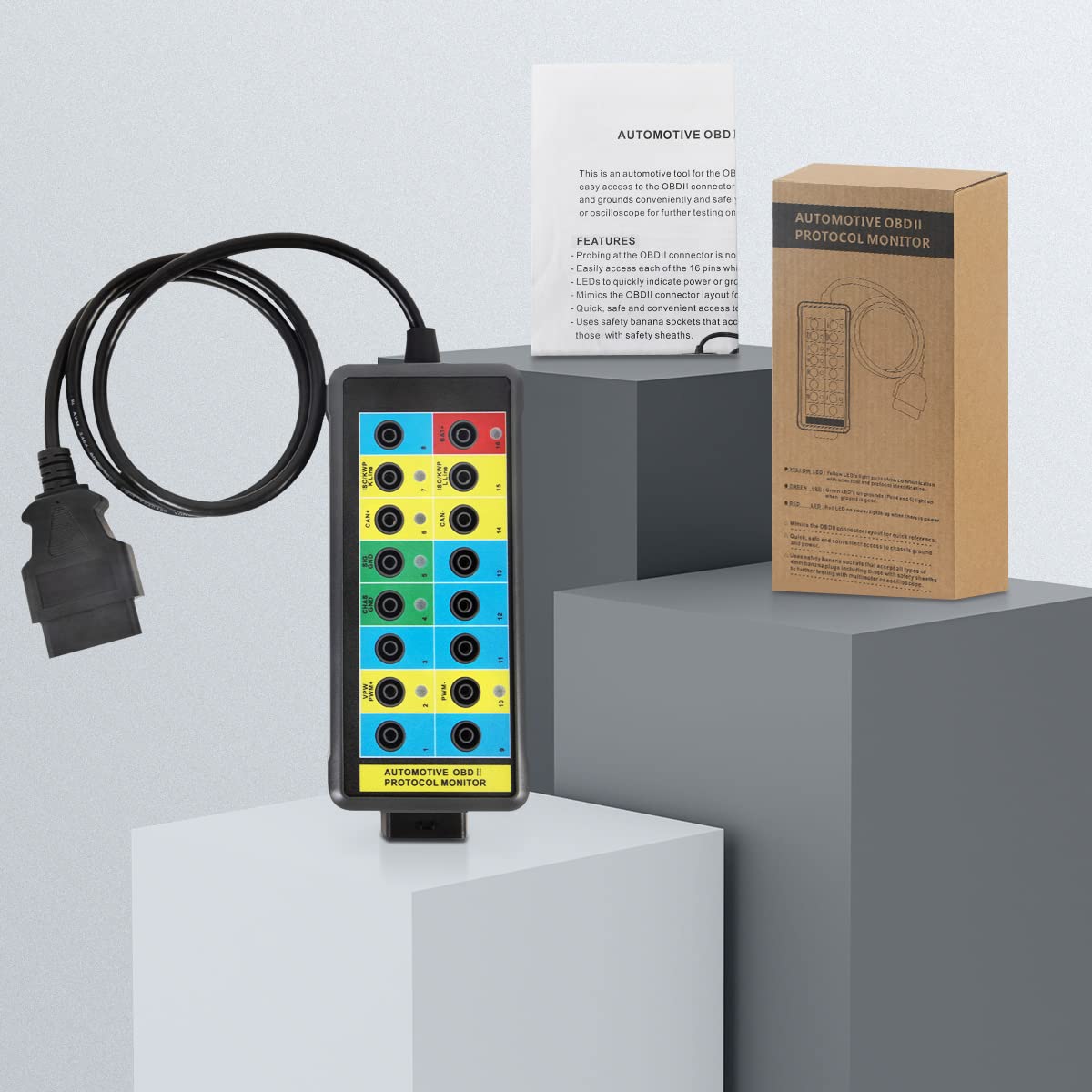

Contenido de la caja
- Caja de conexiones OBD2
- Manual de usuario
Conviene saber
Precaución
- No conectes a través de la caja ninguna carga que consuma más de 1 A.
- Nunca cortocircuites entre sí los pines 16, 4 y 5, ni puentees las tomas si no conoces el circuito; un uso incorrecto puede dañar la red de datos del vehículo.
