Extrae el aceite con una sonda o recógelo por debajo, luego compruébalo

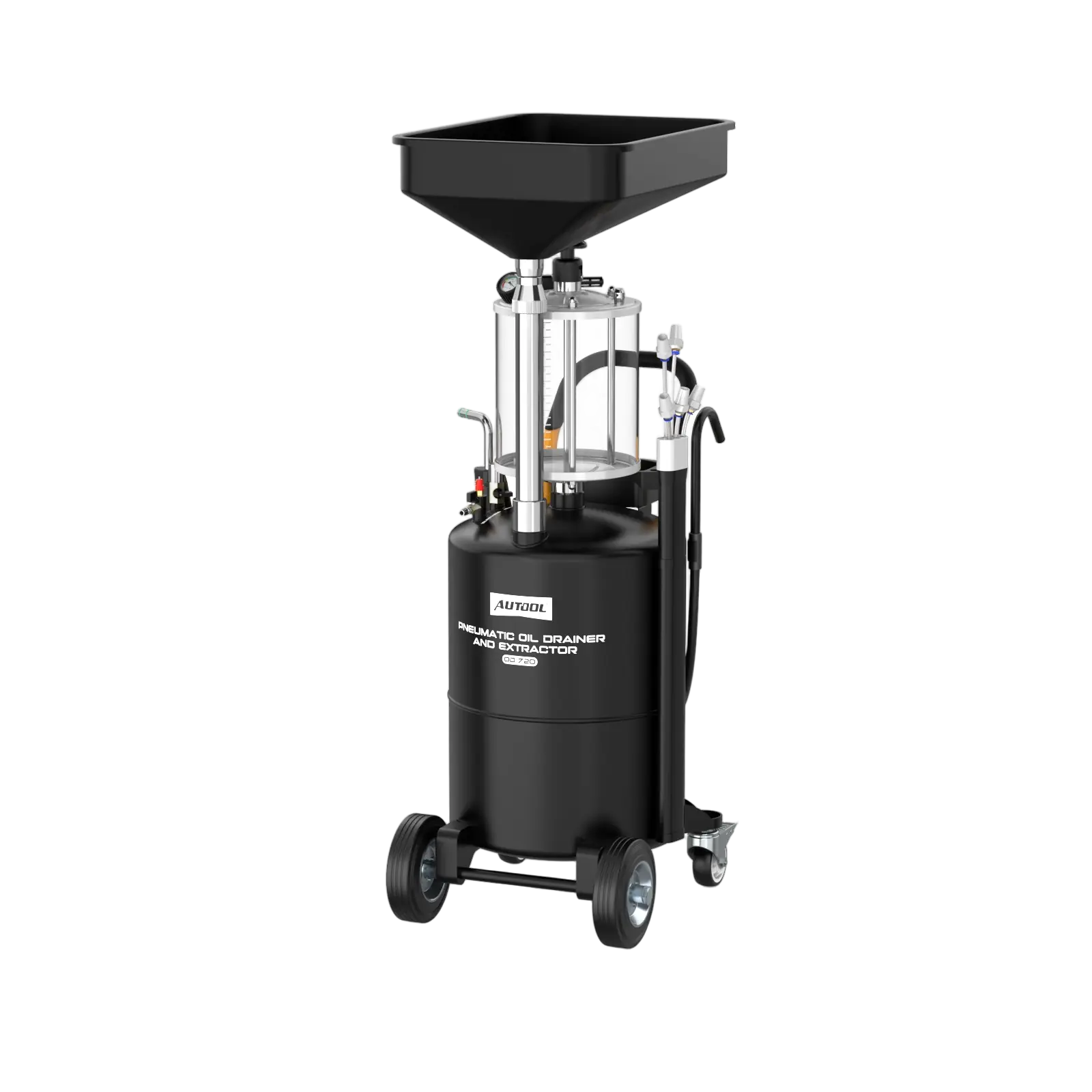

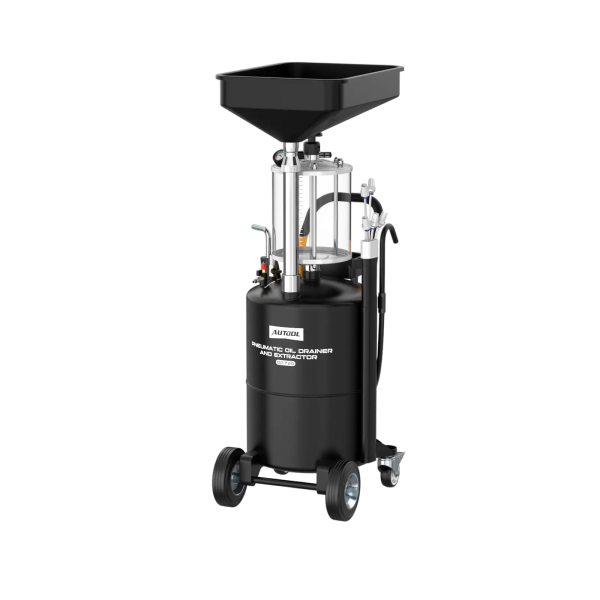

El AUTOOL OD720 recupera el aceite de motor usado mediante vacío generado por aire comprimido a través de sondas de extracción o por gravedad en una bandeja colectora de altura regulable. El aceite extraído pasa por un recipiente graduado de vidrio para comprobar su cantidad y estado antes de entrar en el depósito de almacenamiento. Requiere un suministro de aire comprimido.
- Recuperación por vacío + gravedad
- Depósito de almacenamiento de 70 L
- Vaso medidor de vidrio de 10 L
- Bandeja de recogida de 20 L
- 5 sondas de extracción
Características principales
-

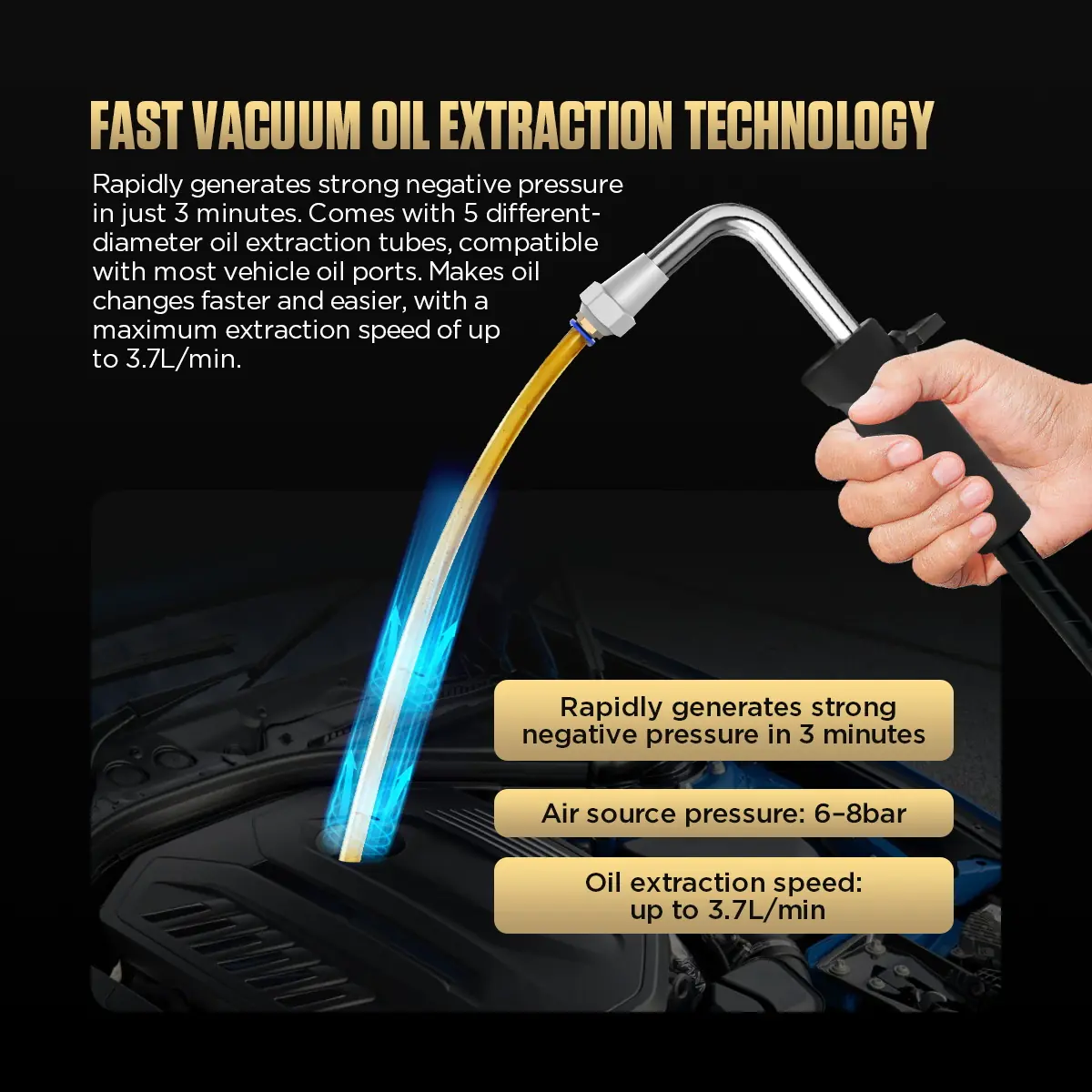

Extracción por vacío mediante aire comprimido
El aire comprimido acciona un generador de vacío que aspira el aceite a través de la sonda seleccionada y la manguera hasta el recipiente graduado o el depósito.
-

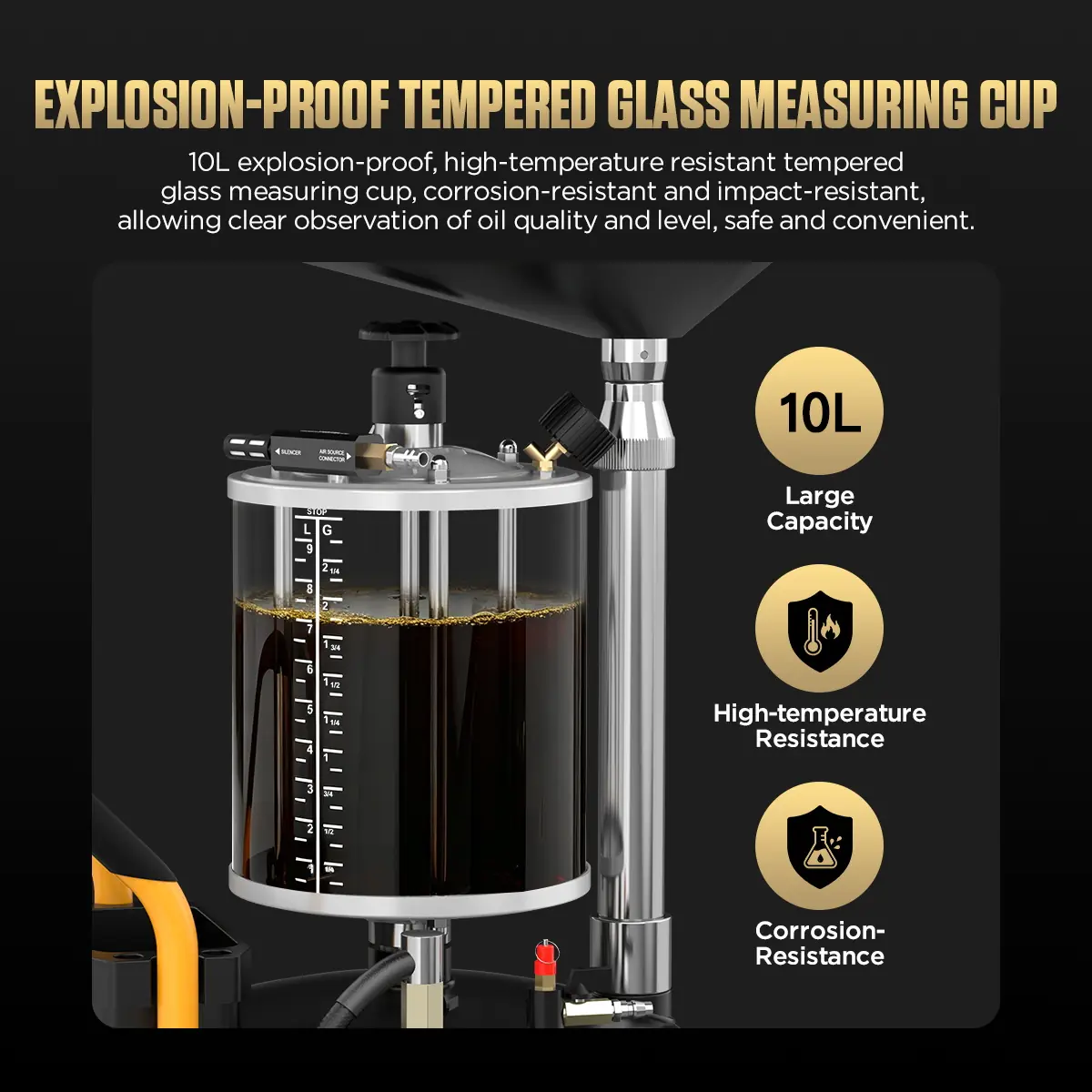

Vaso medidor de vidrio templado
Transparente, resistente al calor y a la corrosión, con marcas de graduación para evaluar la cantidad y la calidad del aceite.
-

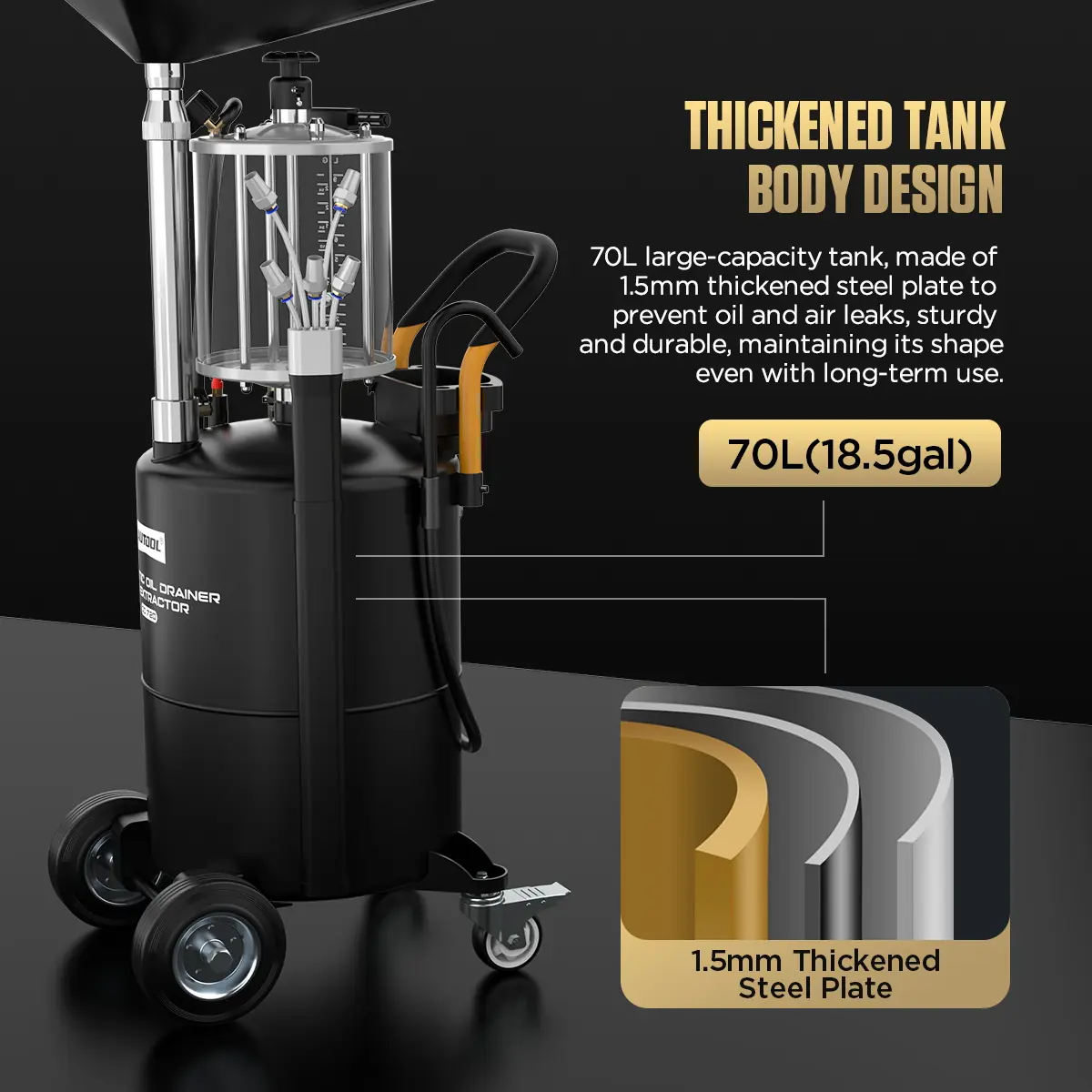

Depósito de almacenamiento reforzado
El material de mayor grosor del depósito ayuda a reducir las fugas de aceite y aire durante la recuperación.
-

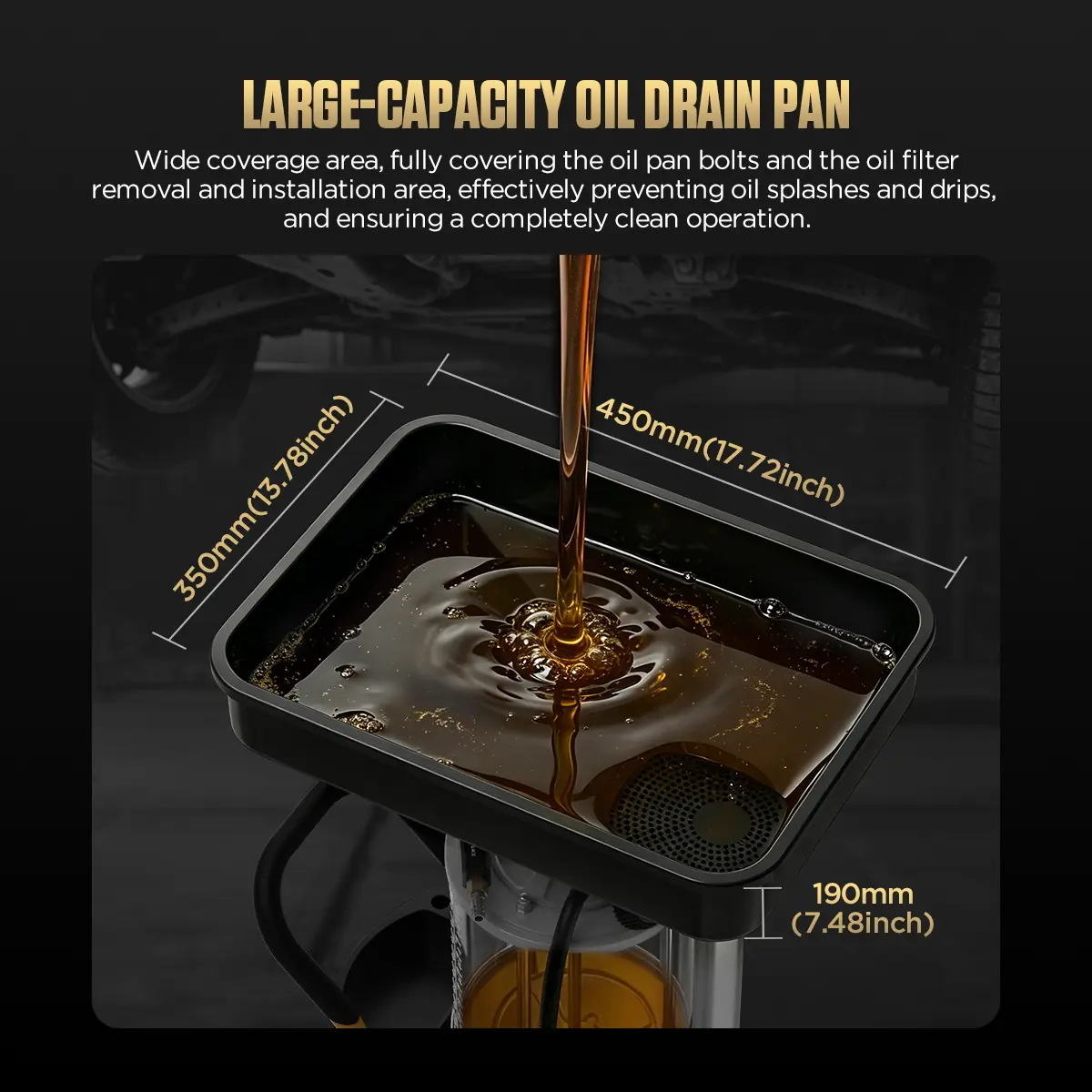

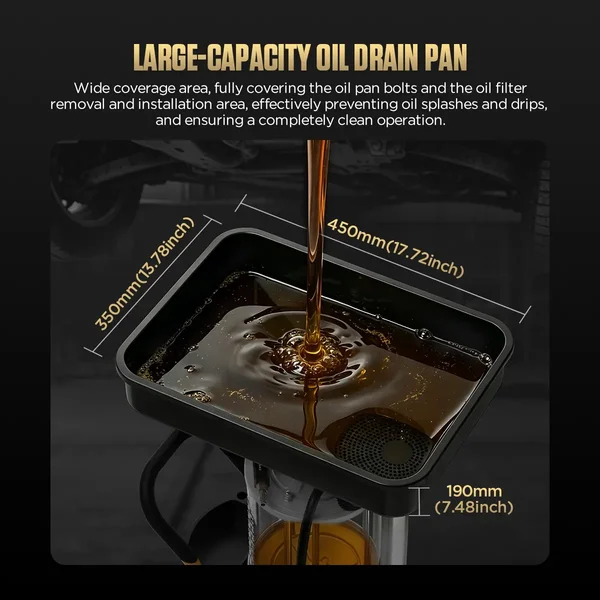

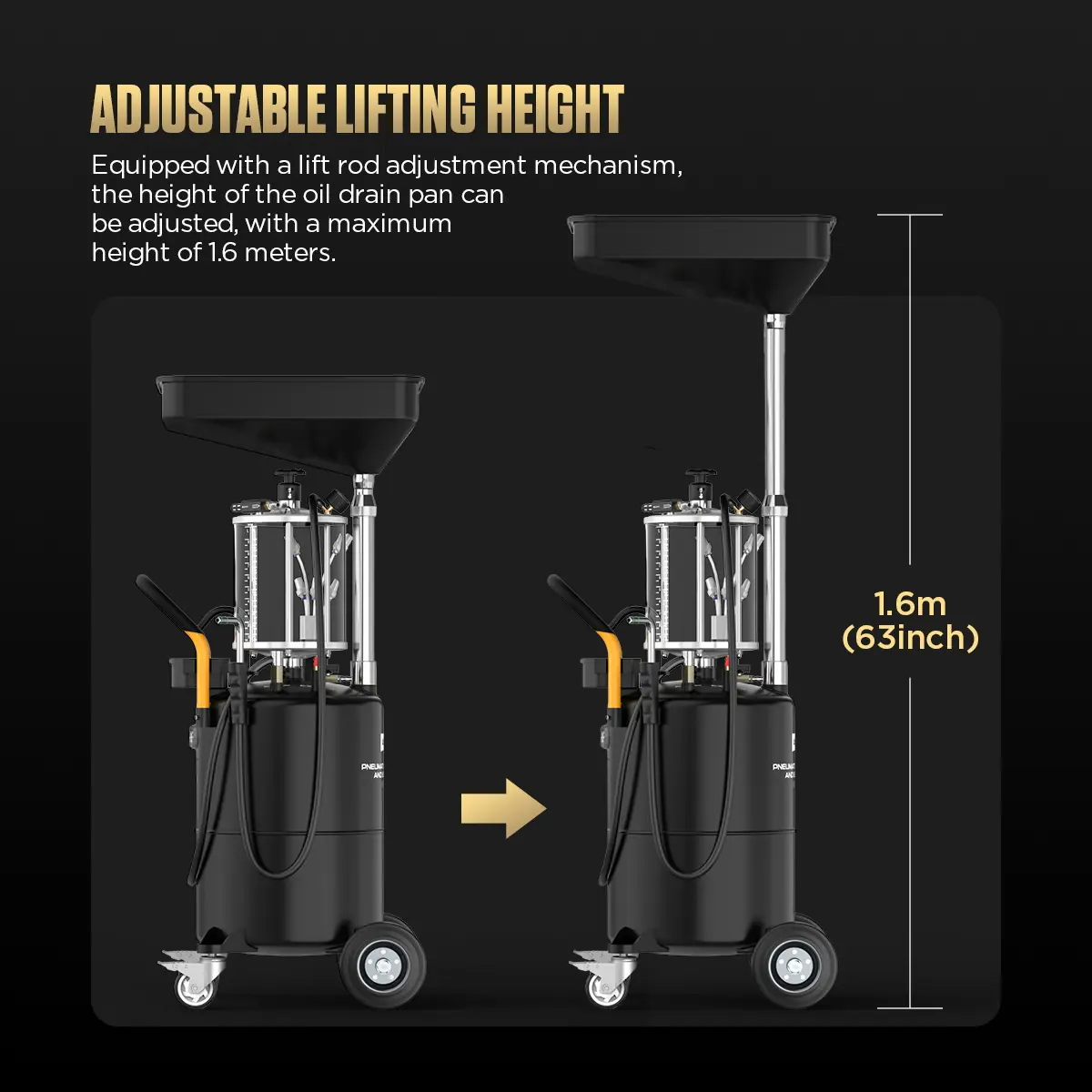

Bandeja de recogida grande y ajustable
Una bandeja amplia sobre una varilla elevadora recoge el aceite que sale por el tapón de vaciado, con altura ajustable según el elevador y el vehículo.
-

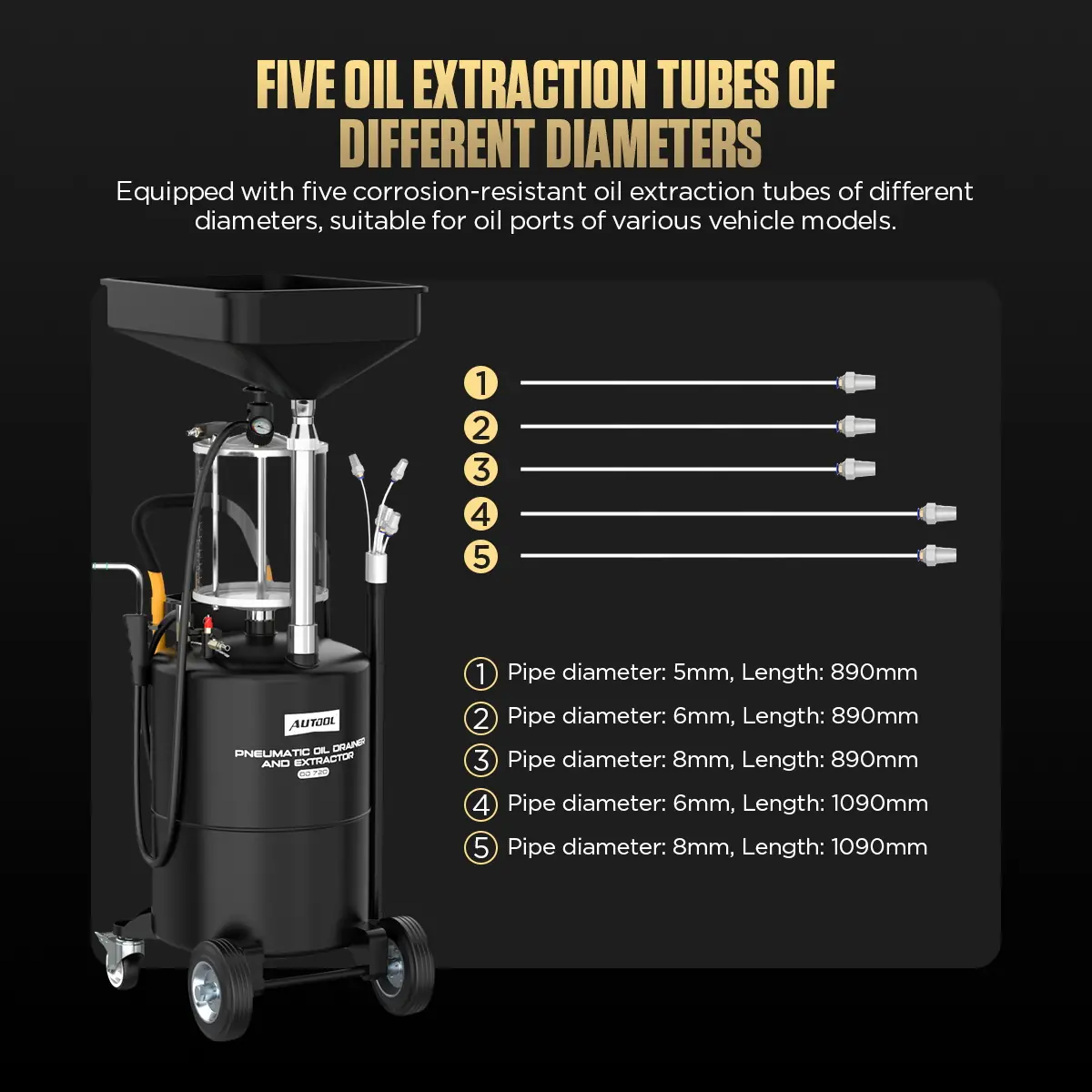

Sondas para diferentes entradas
Sondas de extracción resistentes a la corrosión de distintos diámetros para diferentes entradas de aceite.
-
Móvil, con el nivel a la vista

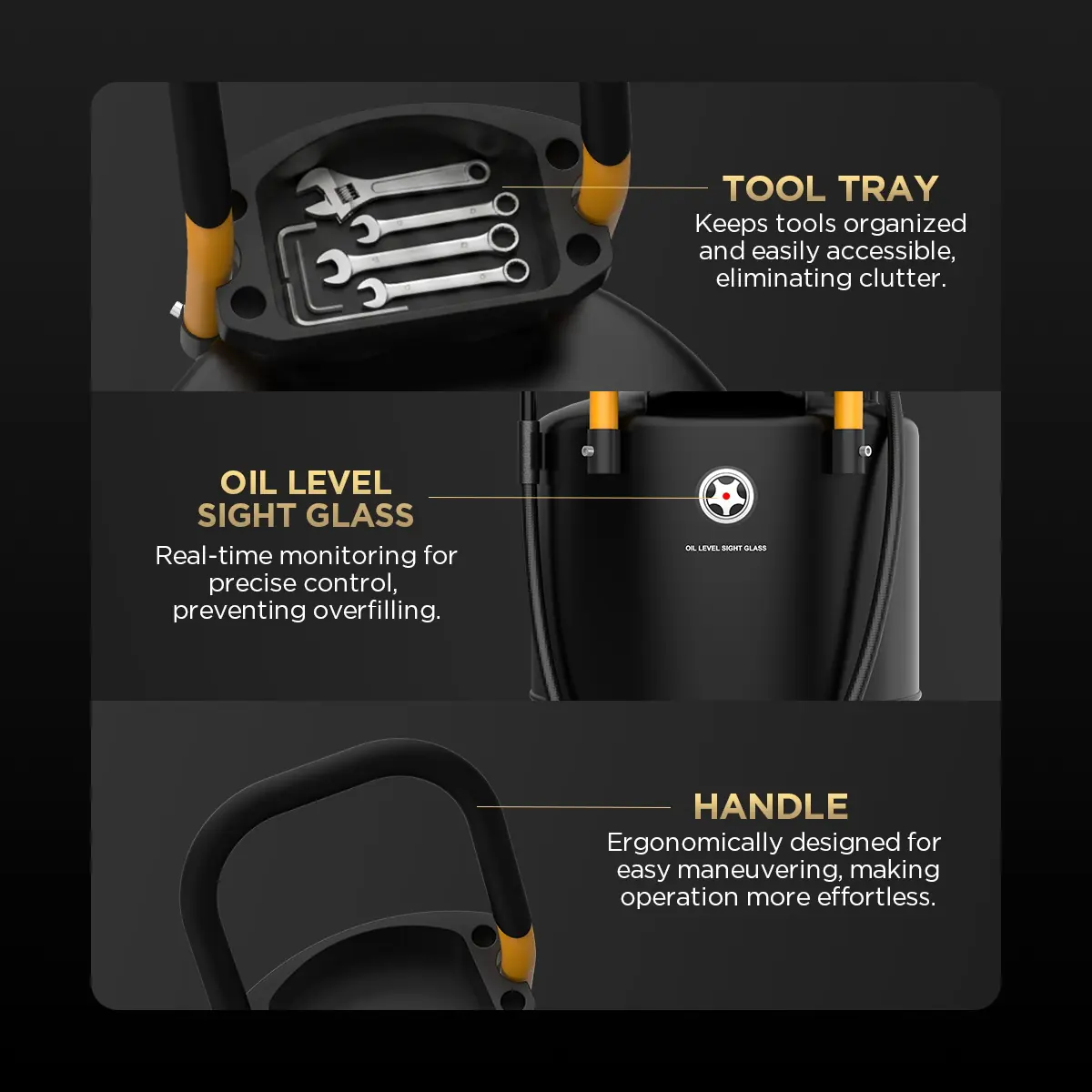

Ruedas giratorias con bloqueo y un asa para colocarlo, una mirilla del nivel de aceite y una bandeja para herramientas pequeñas.

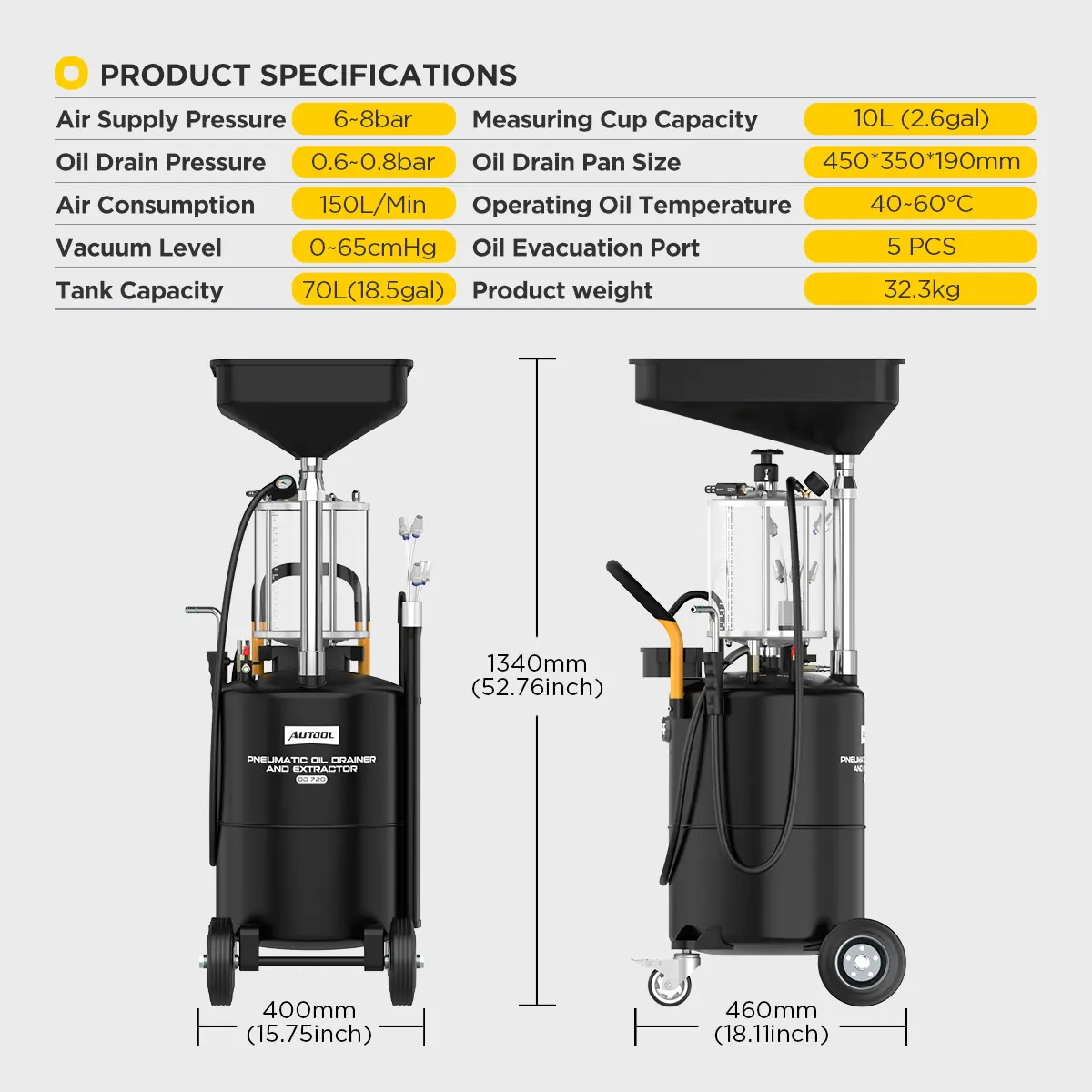

Más especificaciones
| Dimensiones del cuerpo | 570 × 500 × 1307 mm |
|---|---|

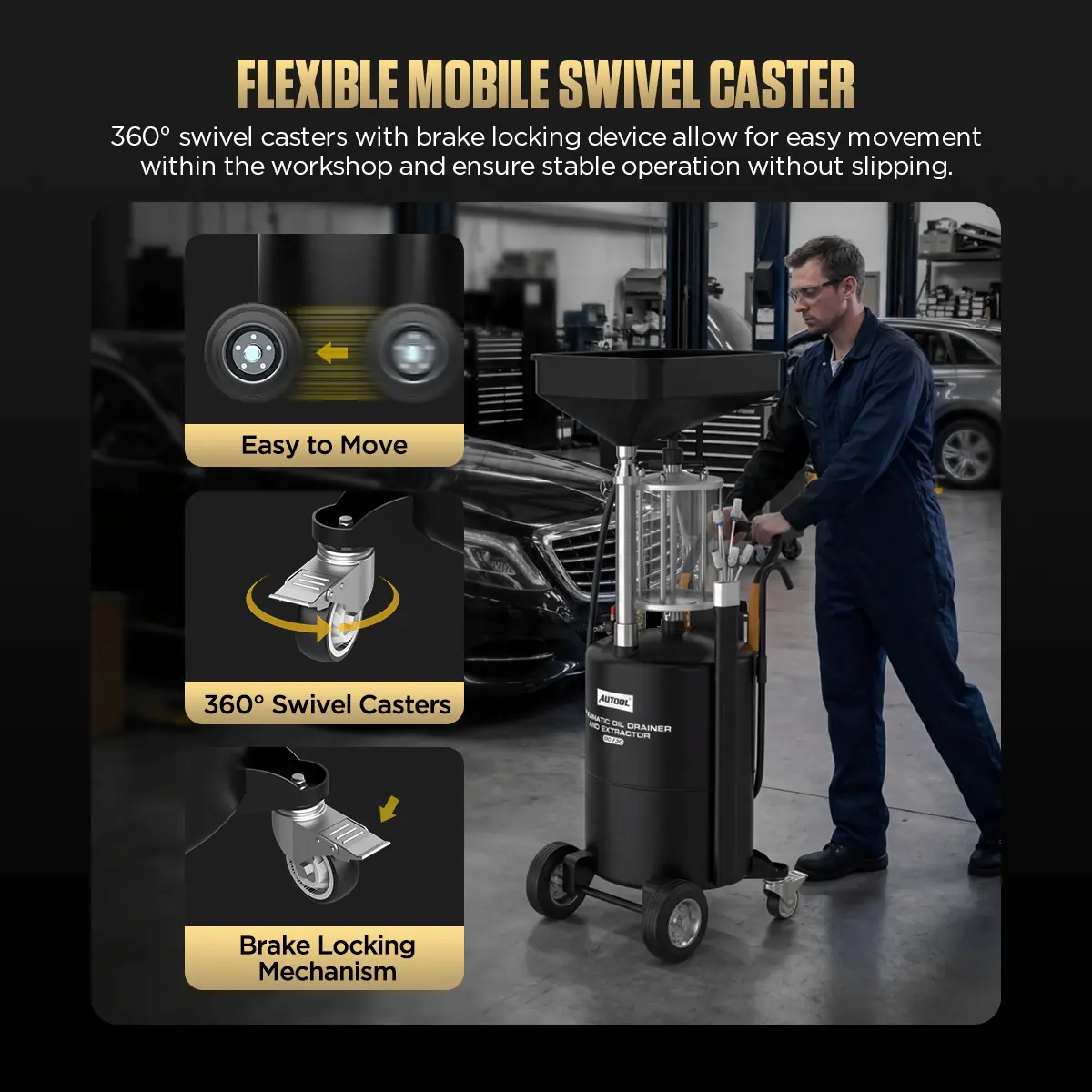

| Ruedas giratorias | Giro de 360°, con bloqueos |

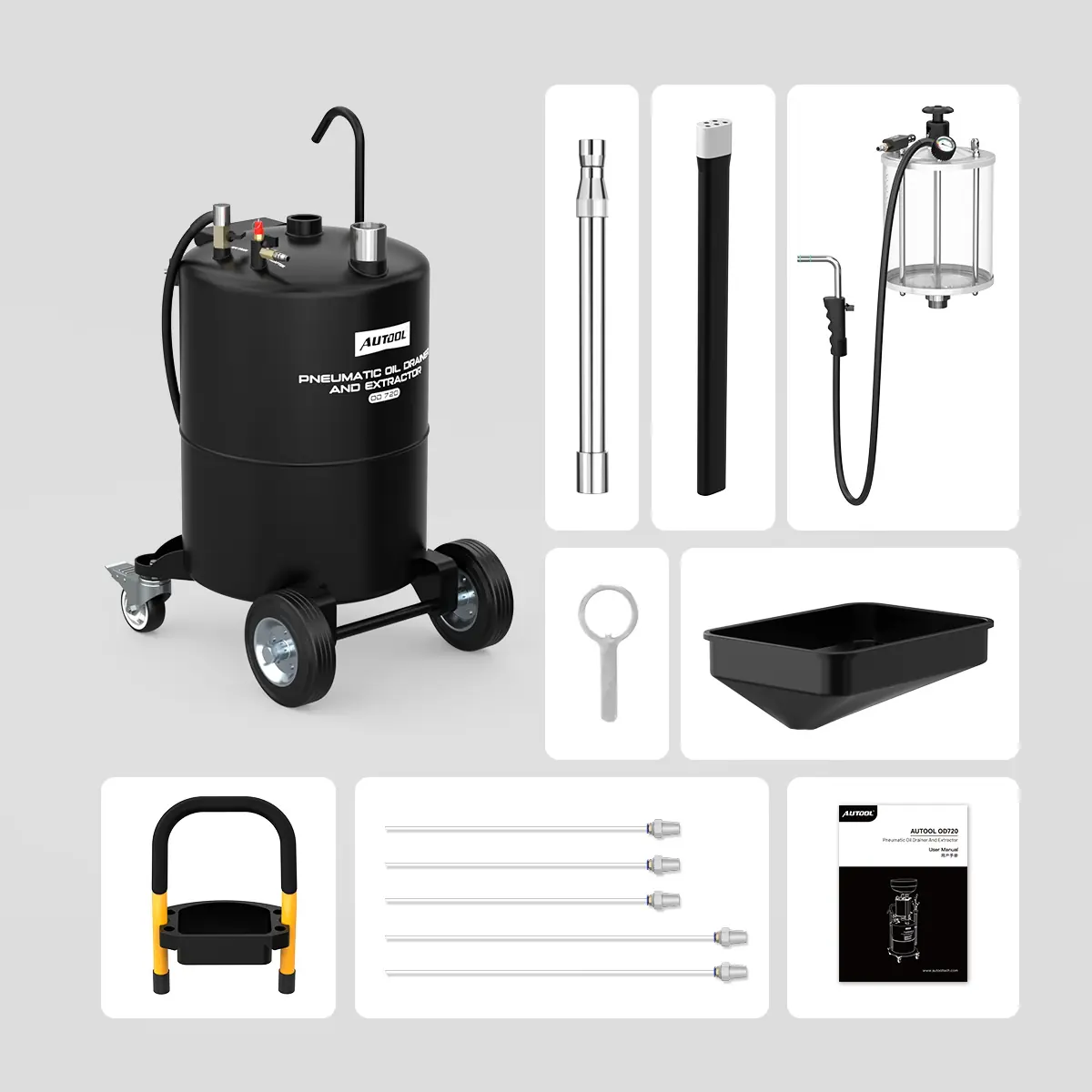

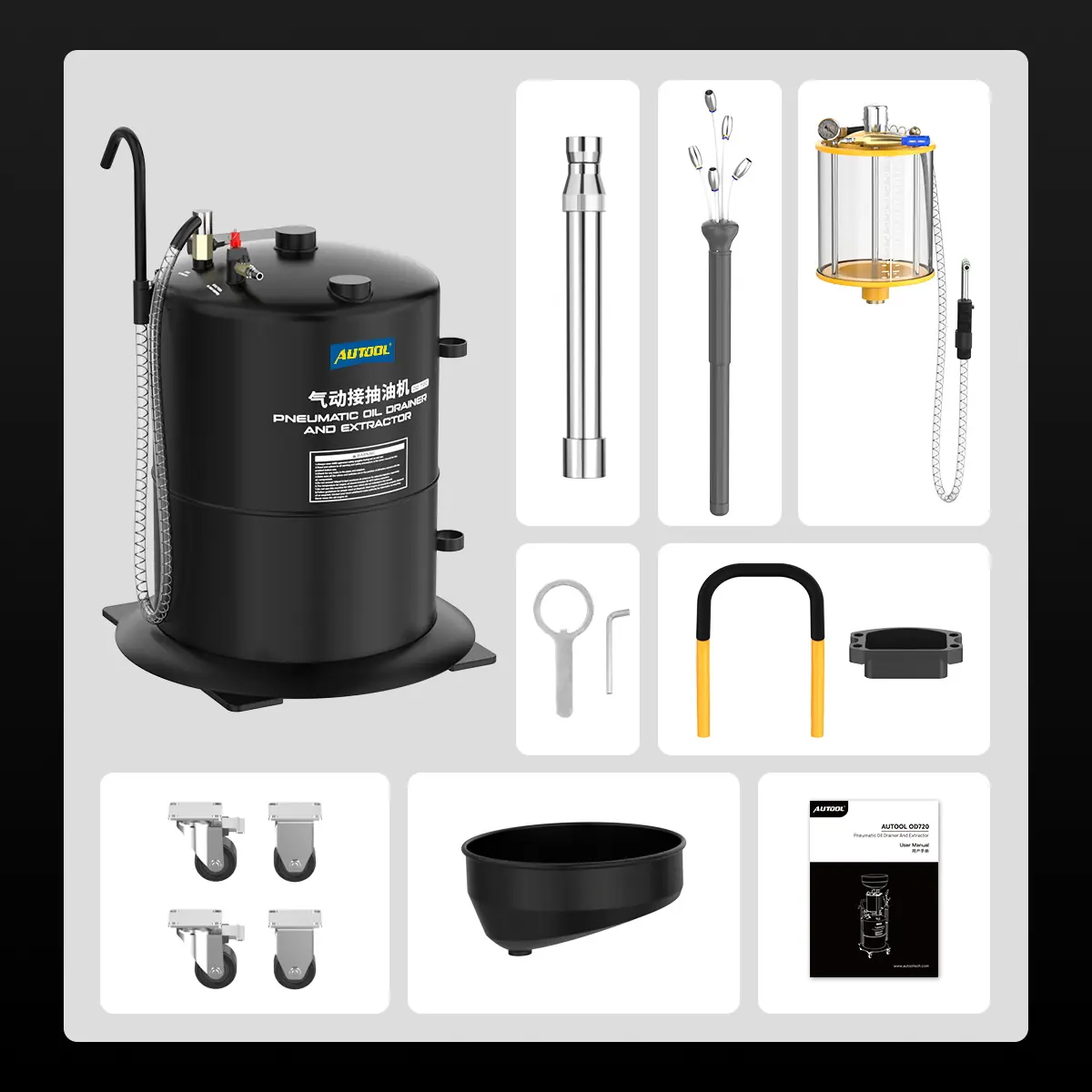

Contenido de la caja

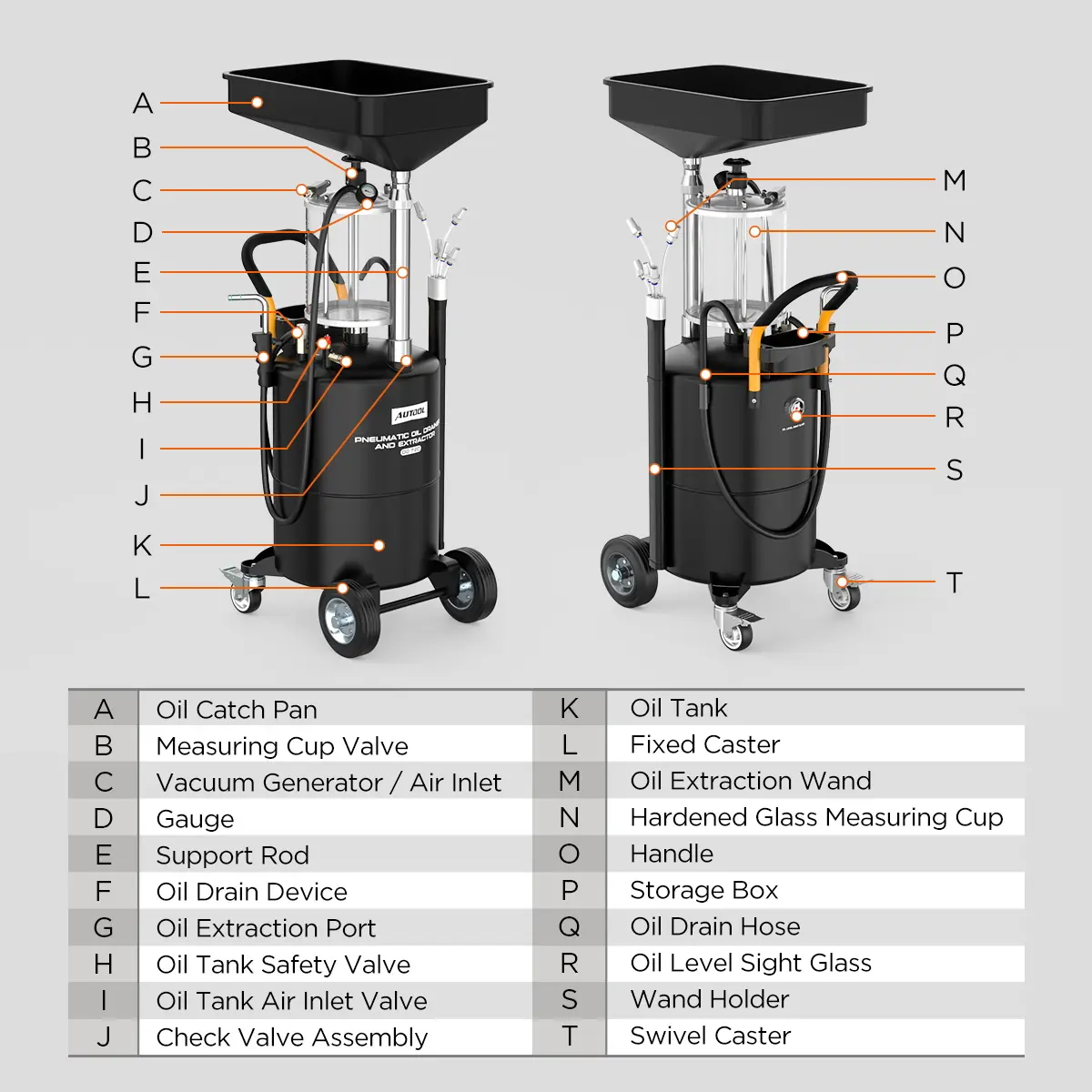

- Conjunto del depósito de almacenamiento de OD720 con manguera de vaciado y válvulas del depósito
- Conjunto de vaso medidor de vidrio templado con manguera
- Bandeja de recogida de aceite y varilla de elevación regulable en altura
- Juego de varillas de evacuación y soporte de varillas
- Juego de ruedas giratorias con frenos
- Piezas de la empuñadura y bandeja de herramientas
- Herramientas pequeñas
- Manual de usuario
Cómo usarlo
- MontarEnrosca el conjunto del vaso medidor en su alojamiento del depósito en sentido horario, fija la varilla de elevación y el embudo de recogida, y mantén la varilla vertical.
- Extraer a través del vasoCierra la válvula del recipiente y la de la manguera, coloca la sonda adecuada, conecta el suministro de aire al generador de vacío y ajusta el manómetro a la presión negativa nominal; introduce la sonda y abre la válvula de la manguera.
- Vacía el vasoCuando el aceite alcance la línea de advertencia, abre la válvula del recipiente para vaciarlo en el depósito.
- O recoge desde abajoEleva el vehículo, alinea el embudo de la bandeja con el orificio de vaciado y retira el tapón de vaciado.
- Vacía el depósitoCierra las válvulas del vaso, del tubo de descarga y de la entrada del depósito, conecta el aire a la entrada del depósito y presurízalo; tras unos 5 segundos, abre lentamente la válvula de vaciado y, a continuación, corta el suministro de aire.
Procedimientos completos y solución de problemas: Manual de usuario OD720 (PDF).
Conviene saber
Precaución
- No lo utilices con líquido de frenos, gasolina, gasóleo, metanol, cetonas ni otros líquidos inflamables.
- Mantén el suministro de aire dentro del intervalo de presión especificado; trabajar por debajo o por encima afecta al funcionamiento y a la seguridad.
- Mantén el motor apagado durante todo el proceso y mantente alejado de personas que estén fumando, llamas abiertas y zonas con altas temperaturas o riesgo de incendio o explosión.
- El aceite a más de 60 °C puede dañar los componentes. Usa guantes y gafas de seguridad para protegerte del aceite caliente y las salpicaduras.
- Si una manguera o un componente presenta una fuga, corta inmediatamente el suministro de aire e inspecciona el equipo.
Cuidado
- Libera la presión interna y limpia el equipo después de cada uso.
- No utilices la varilla de elevación como asa para mover la máquina; vuelve a apretar los tornillos de ajuste si se aflojan.
- Vacía el vaso medidor en el depósito inmediatamente después de la extracción para proteger el vaso.
- Desecha o recicla el aceite usado según la normativa local.
