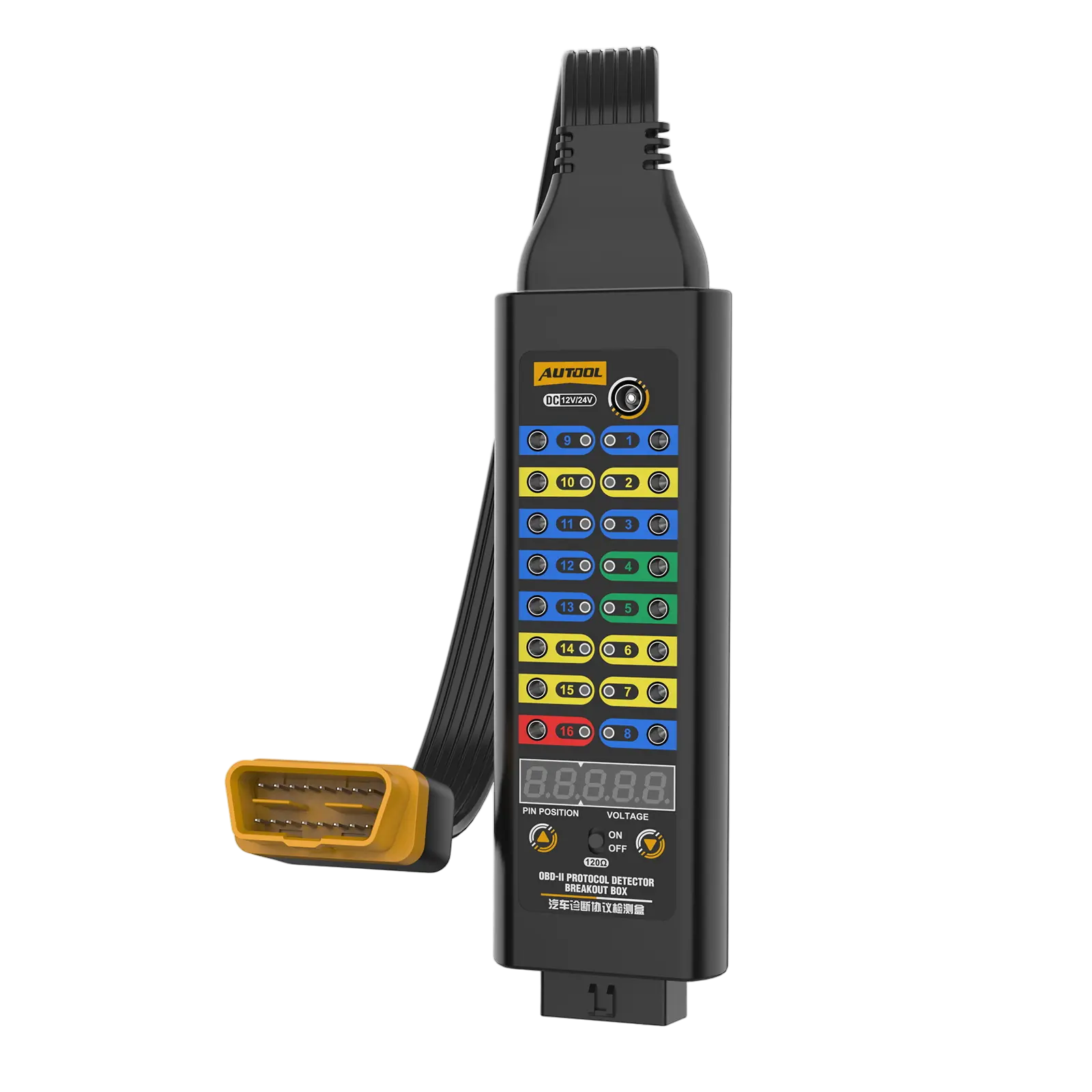

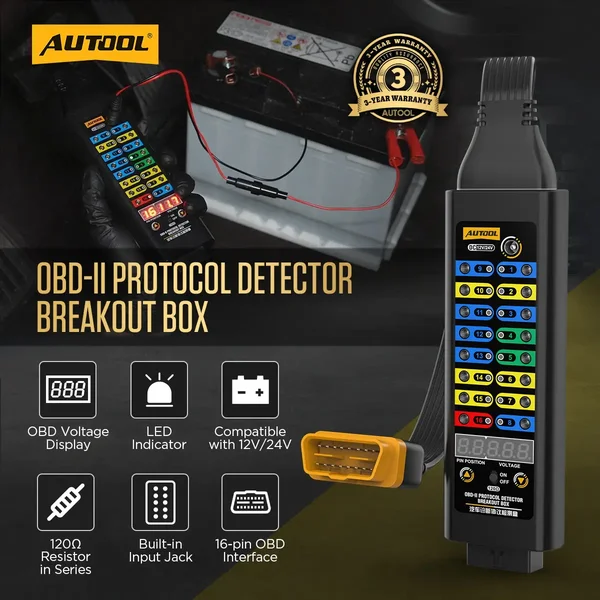

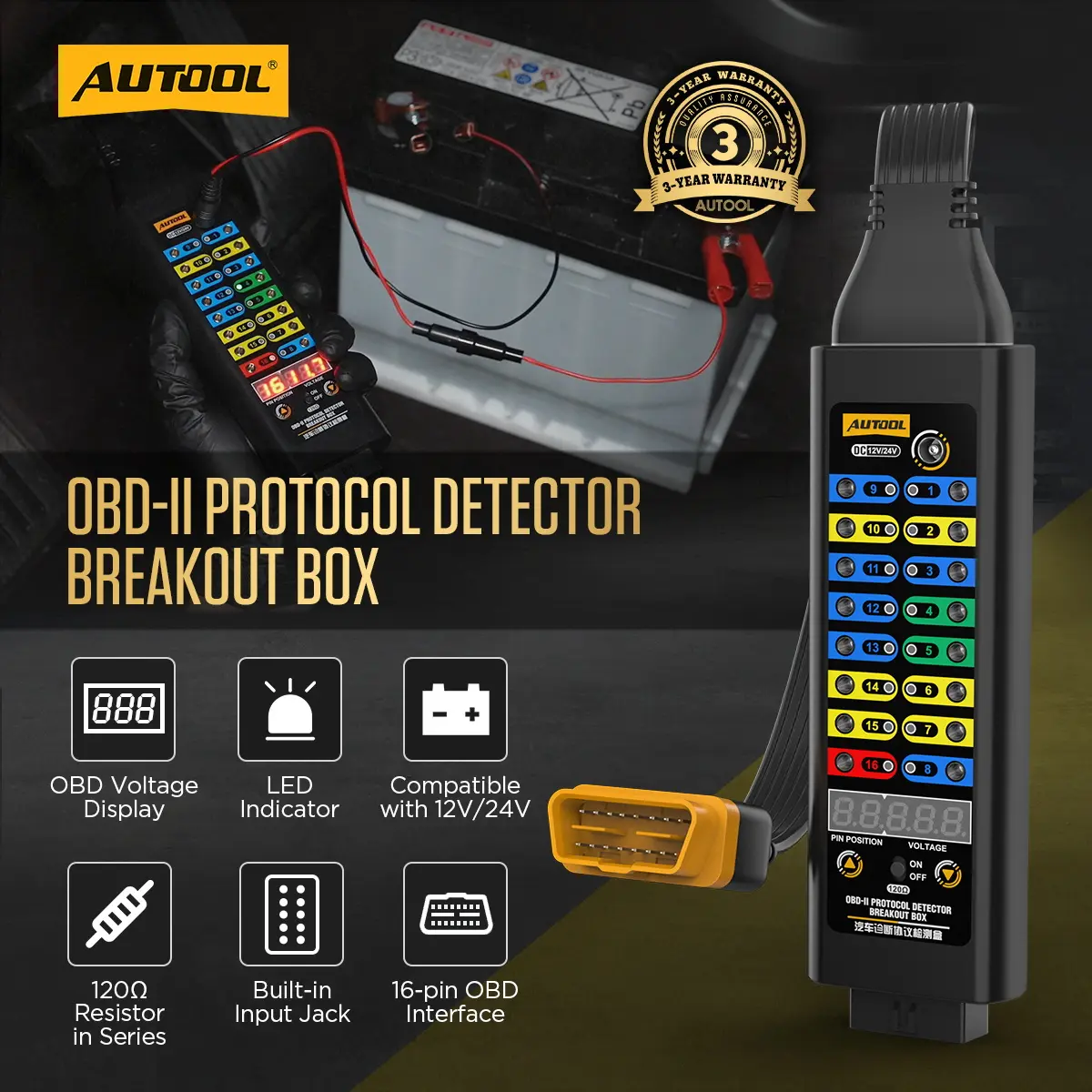

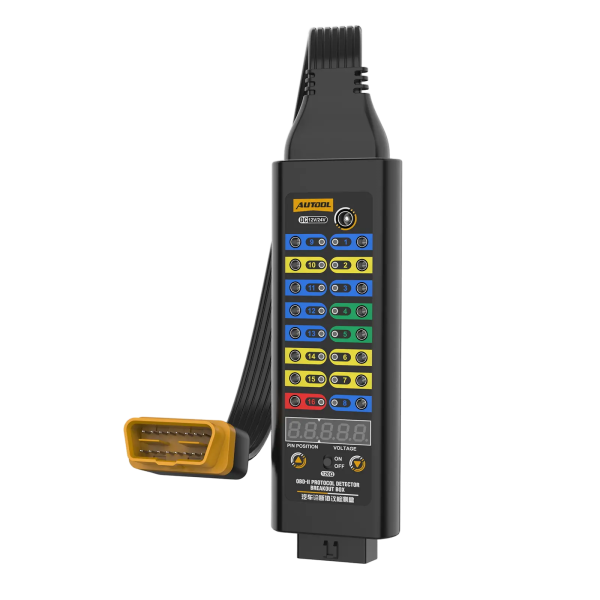

Características principales

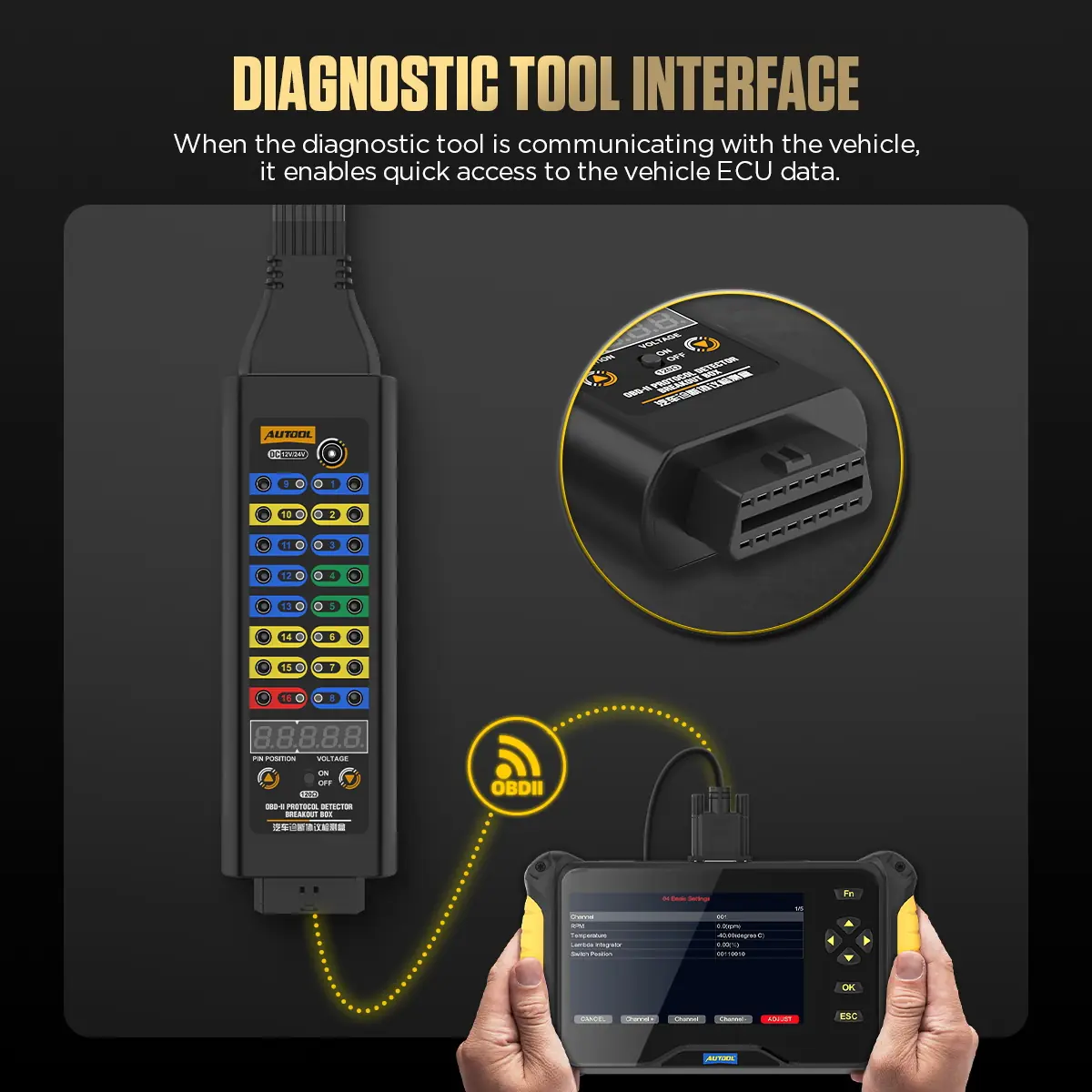

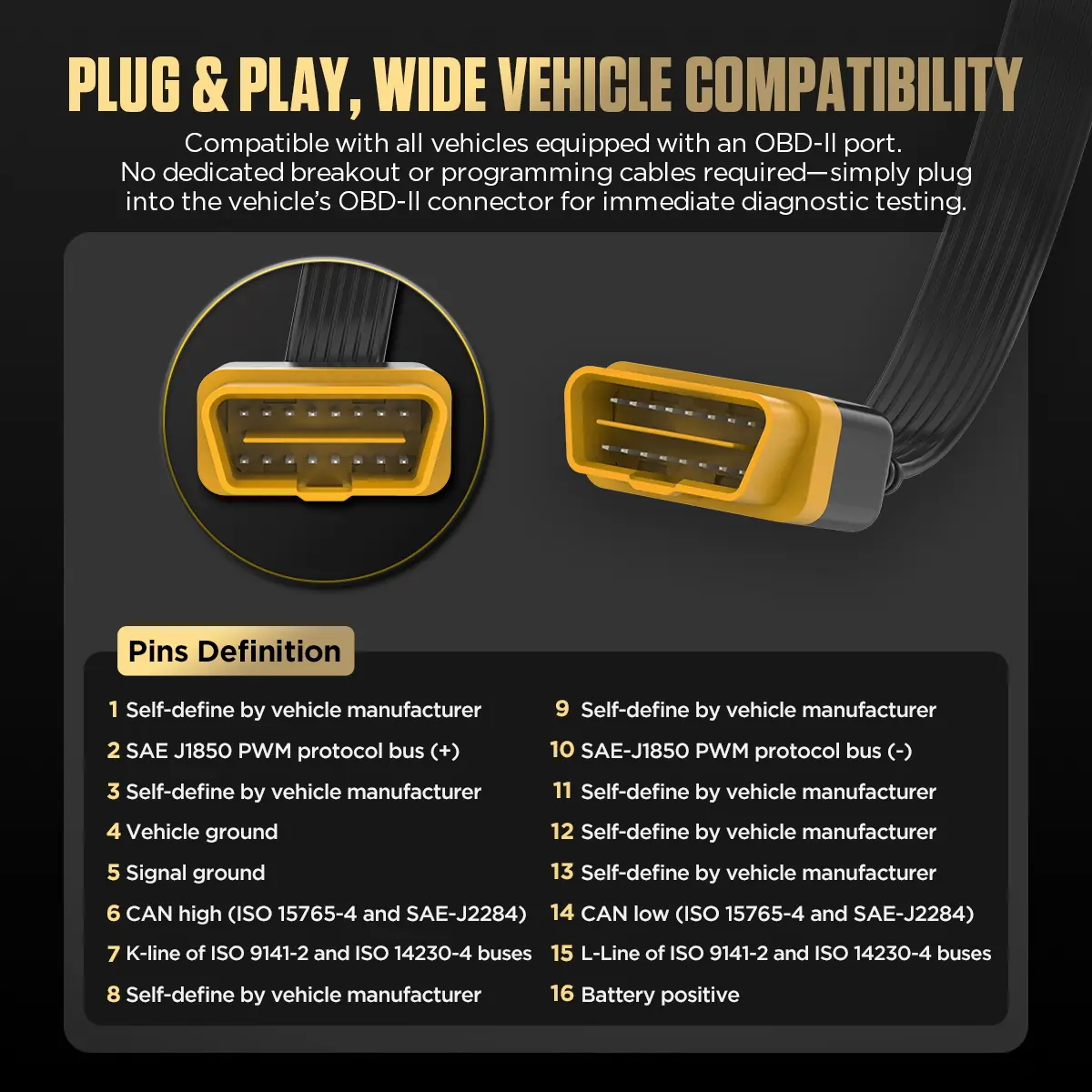

1. Conexión del escáner mediante paso directo

   Mantén la comunicación entre un escáner de diagnóstico compatible y el vehículo mientras realizas mediciones en pines individuales, sin introducir sondas por la parte posterior del DLC.

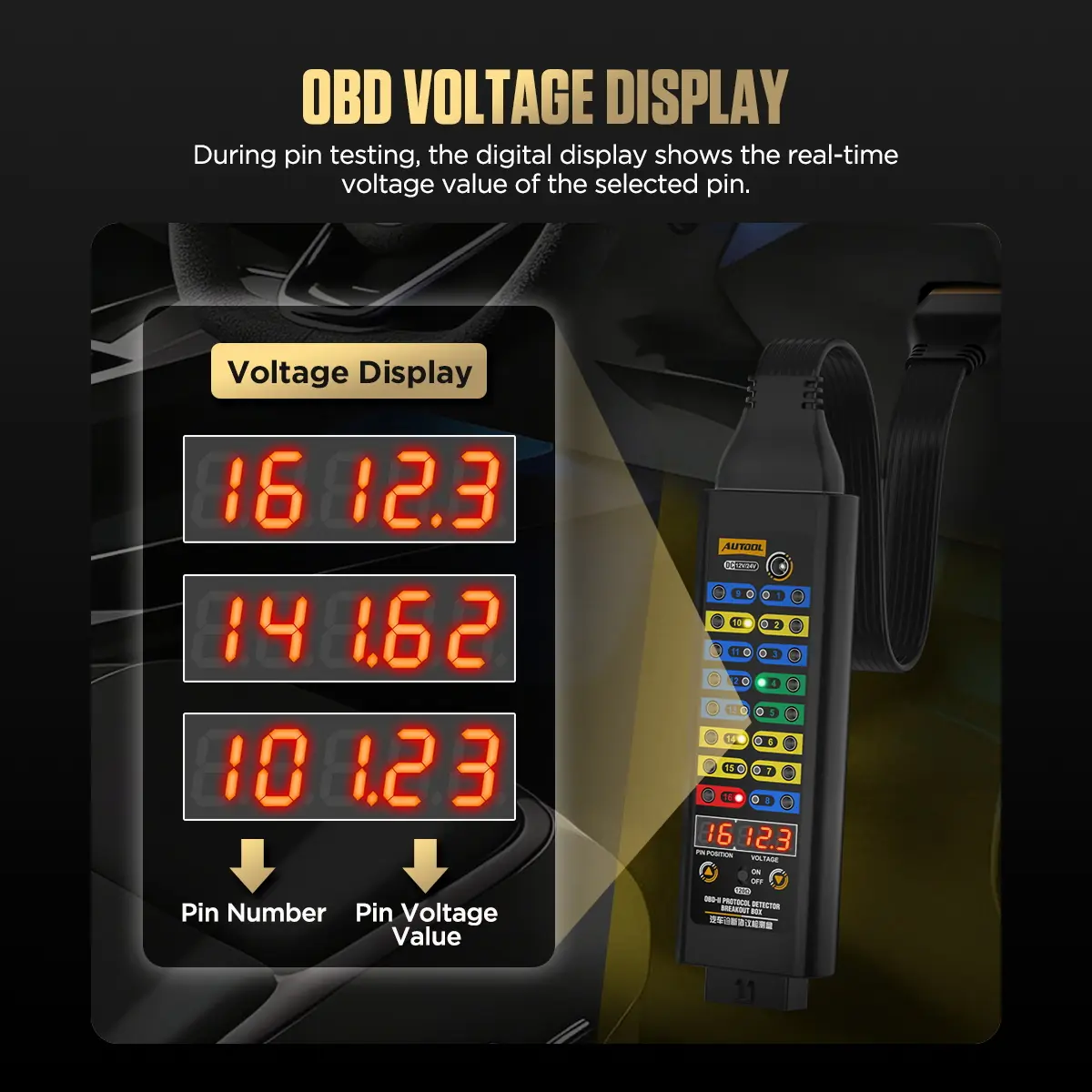

2. Selección de pines y lectura de tensión

   La pantalla digital identifica el pin seleccionado y muestra su tensión en tiempo real; contrasta la lectura con la referencia correcta y un instrumento de medida adecuado antes de evaluar el circuito.

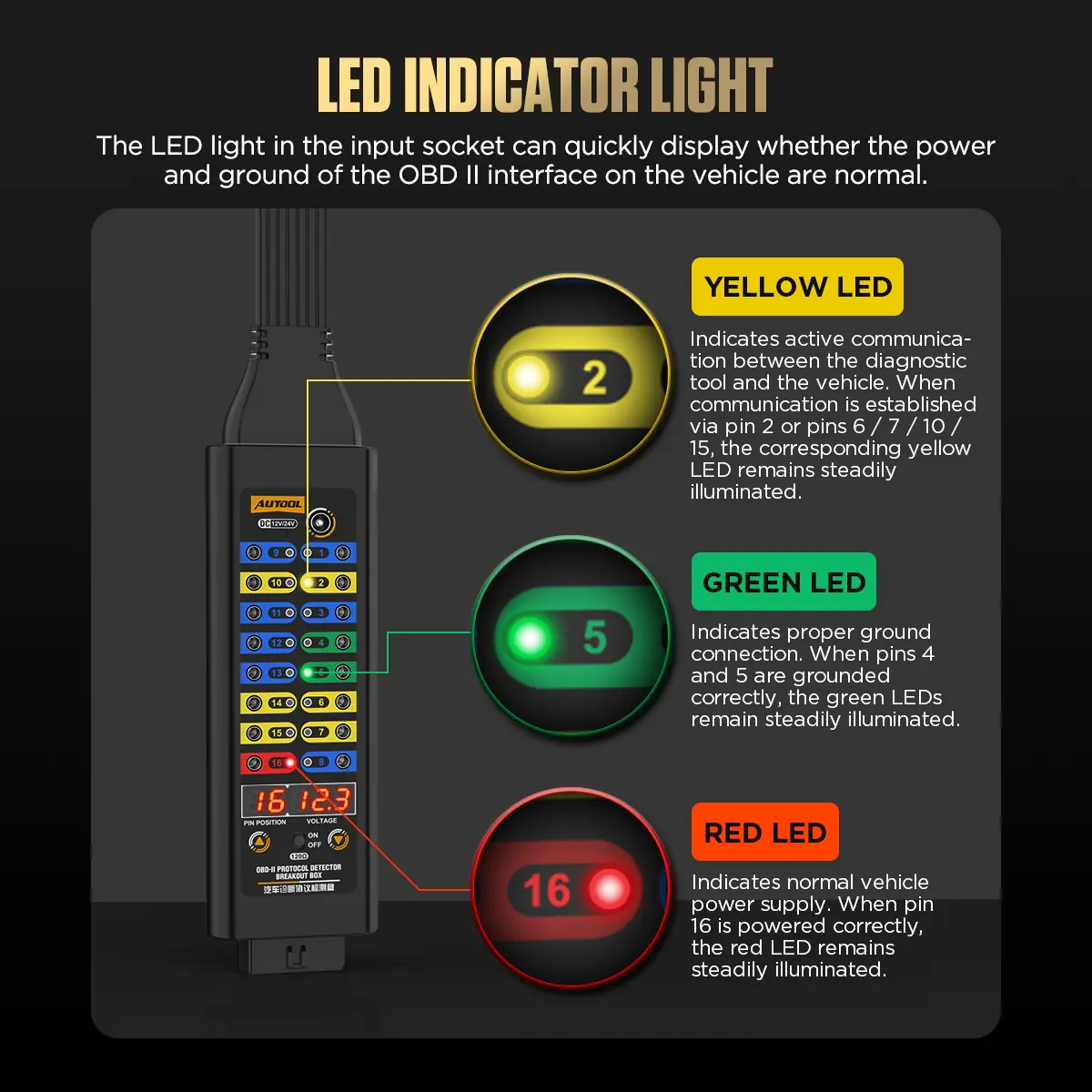

3. Indicaciones LED

   Indicaciones rápidas de alimentación, masa y actividad de las líneas en los pines OBD2 identificados, para localizar el siguiente punto de medición.

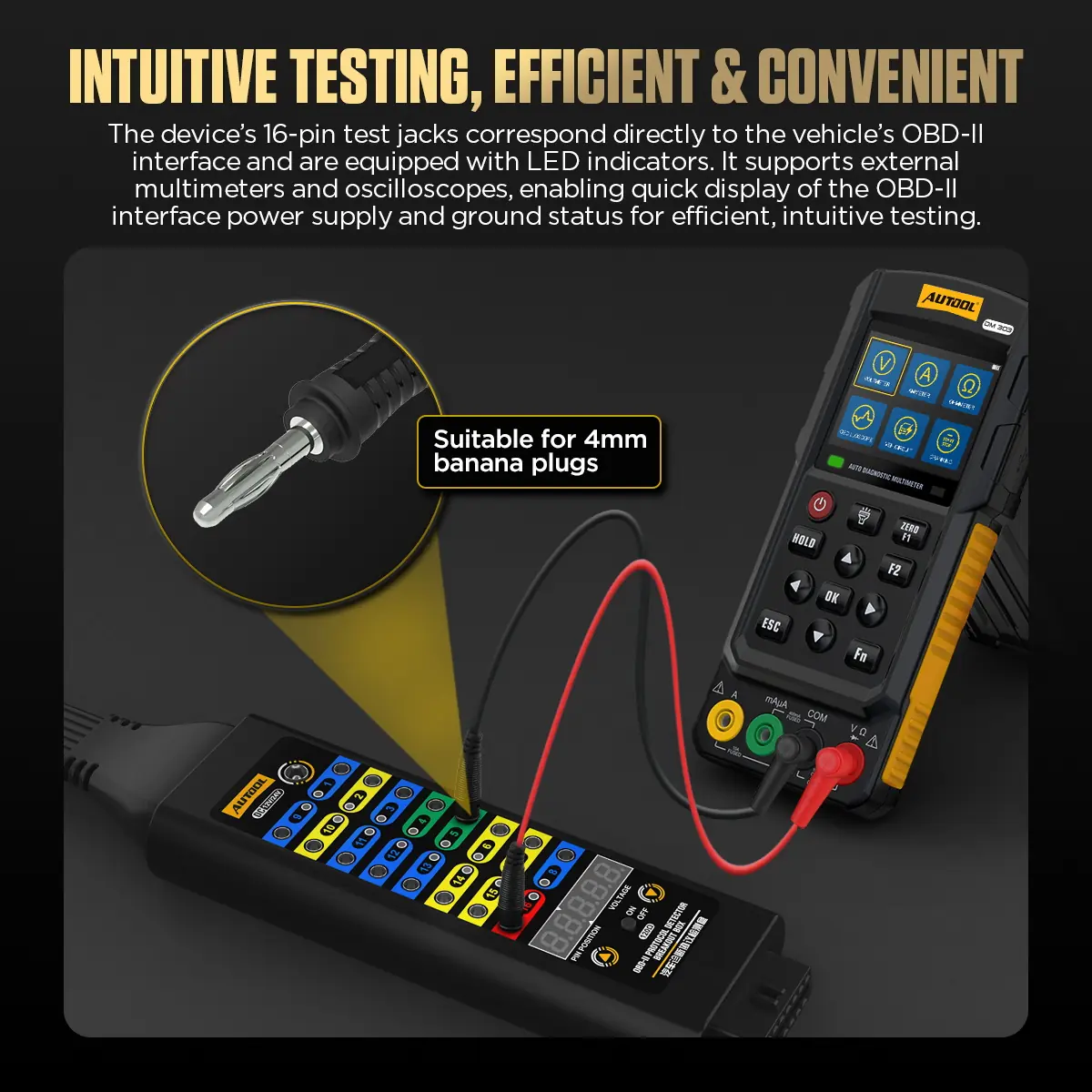

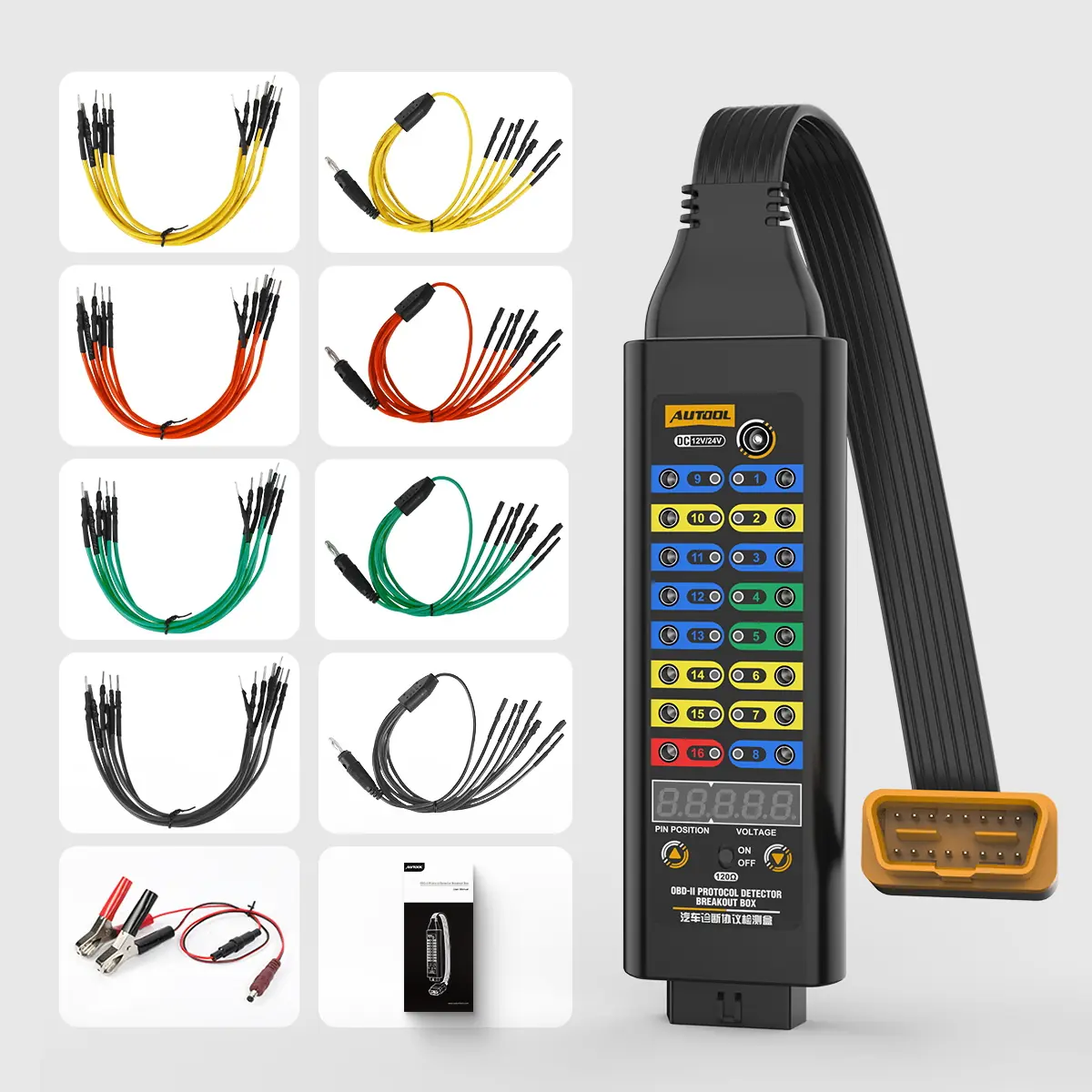

4. Tomas de prueba analógicas

   Cada pin dispone de una toma de 4 mm para comprobar la tensión y las líneas de señal y comunicación con un multímetro, un osciloscopio o cables con clavijas banana.

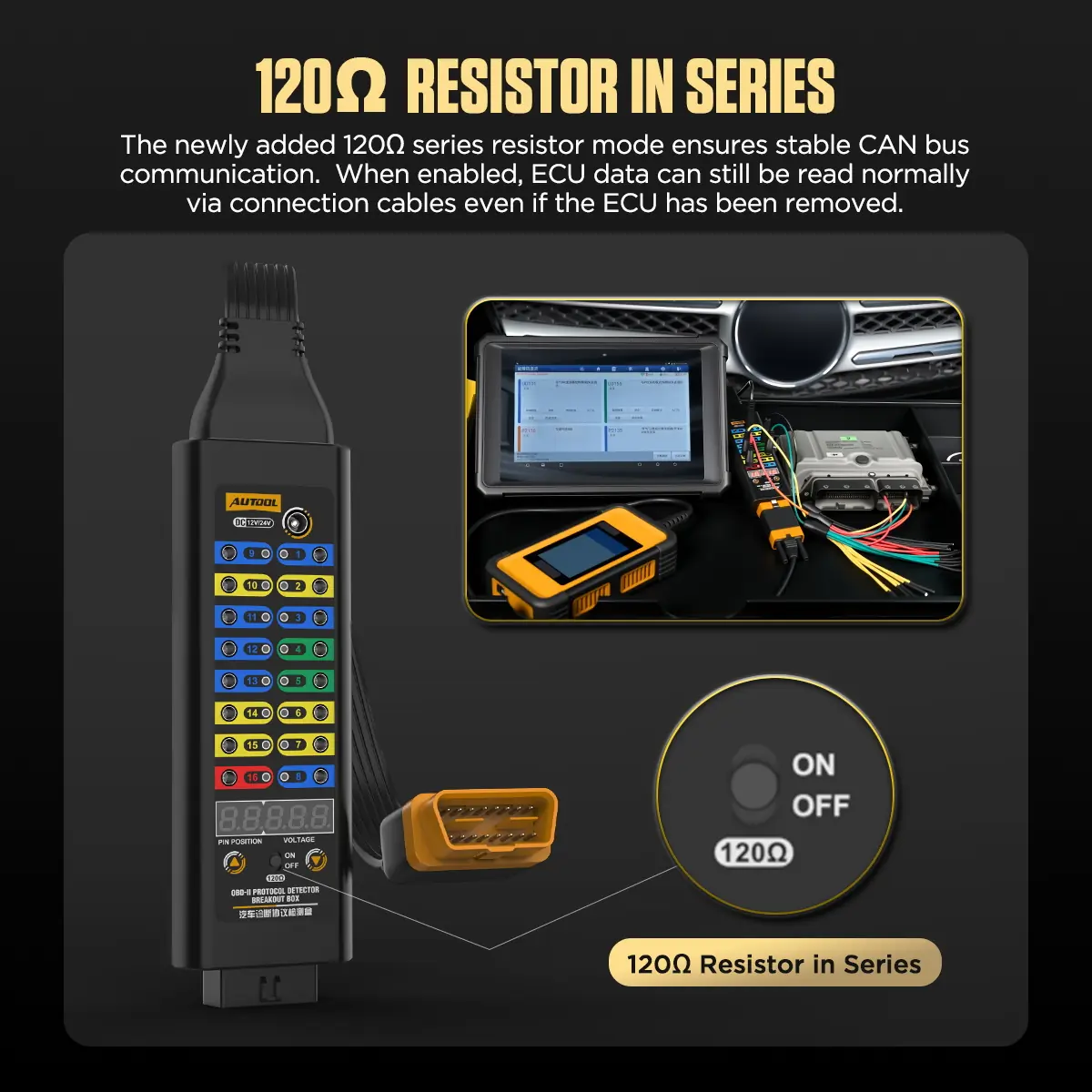

5. Modo de serie de 120 Ω conmutable

   Para comprobaciones de red en las que el manual suministrado especifica la topología, el punto de inserción y el procedimiento.

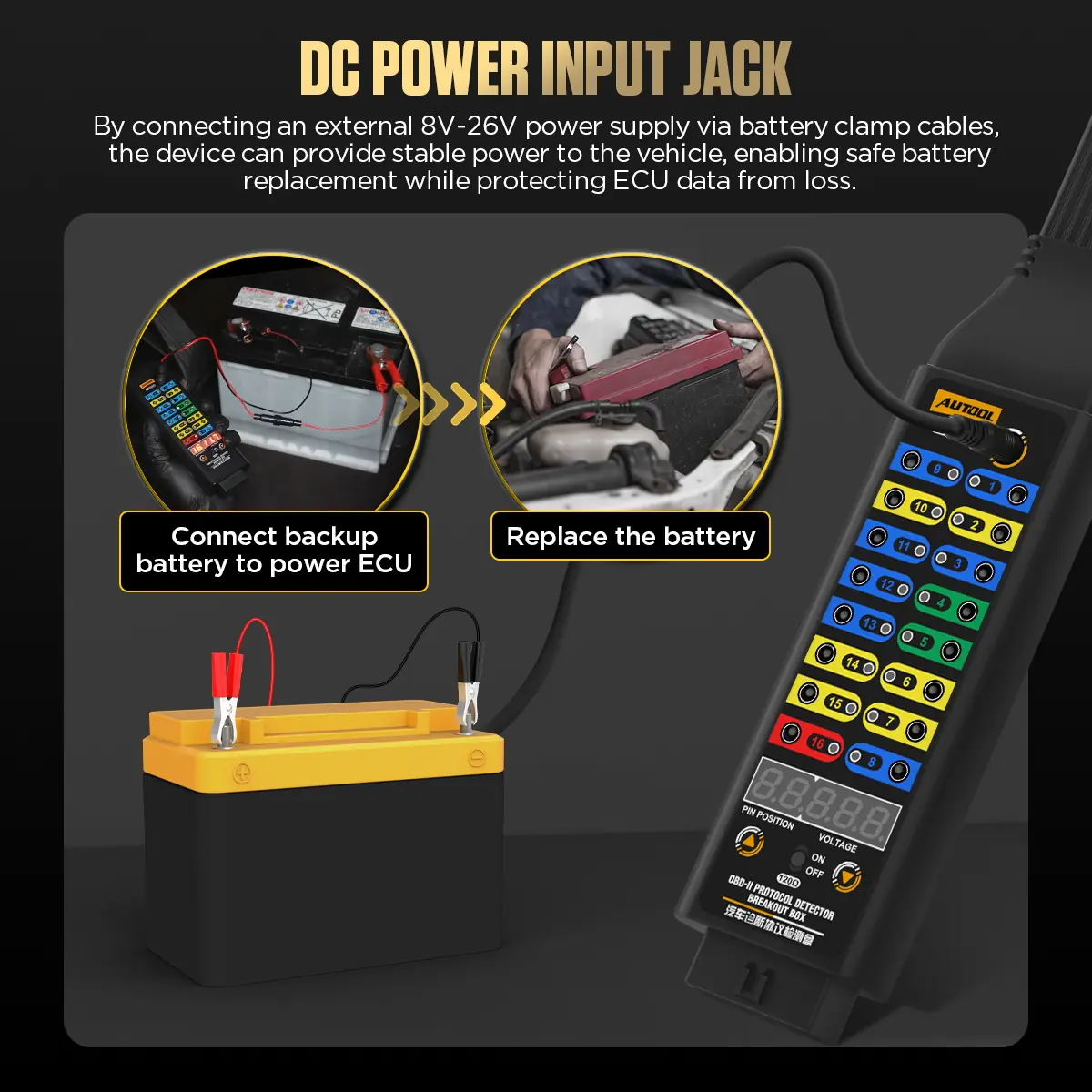

6. Entrada temporal de alimentación ECU

   Conecta una fuente externa adecuada para mantener la alimentación de la ECU durante el mantenimiento, dentro de los límites de tensión y carga indicados.

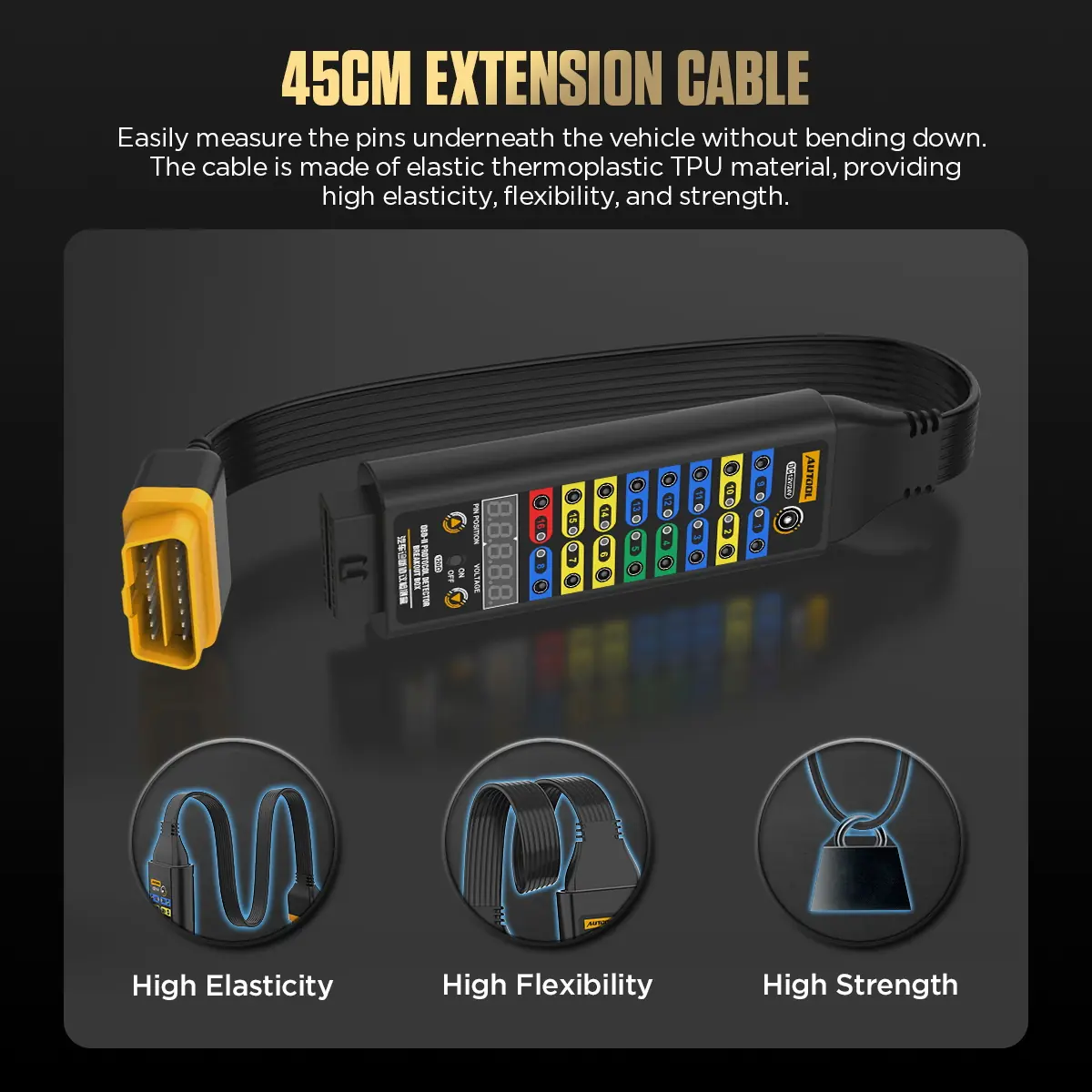

7. Cable flexible de TPU

   La extensión de TPU, elástica y resistente, facilita el trabajo alrededor del puerto OBD2 del vehículo.

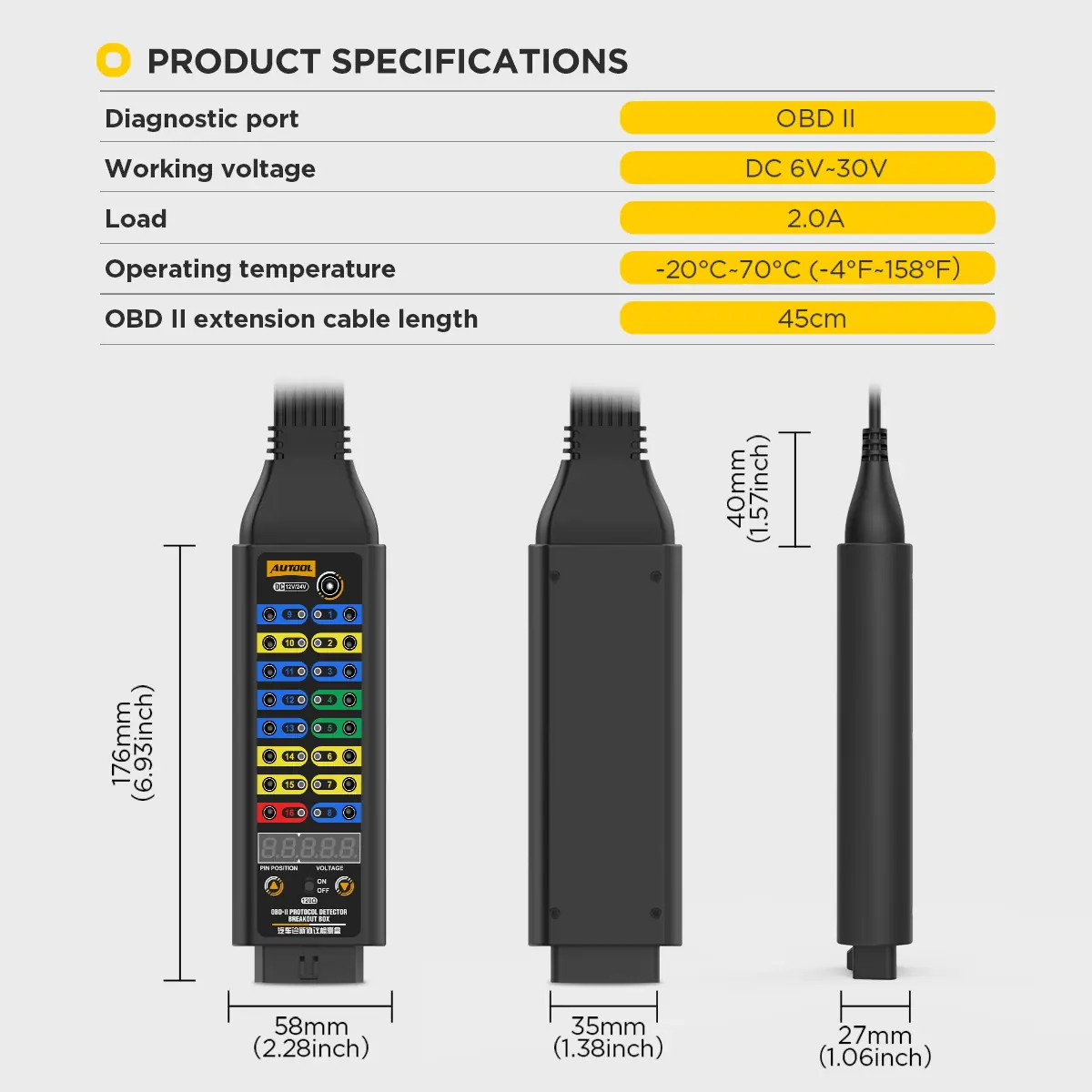

Comparativa de modelos

Cómo usarlo

1. Identificar el circuitoUtiliza el esquema eléctrico del vehículo para identificar las funciones de los pines, la tensión prevista, la masa, la red y un método de prueba seguro.
2. Inspecciona y conectaCon el vehículo en el estado requerido, inspecciona el DLC y conecta la caja sin forzar los pines ni realimentarlos eléctricamente.
3. Comprobar alimentación y masasComprueba la alimentación y las conexiones a masa del conector con un instrumento de medición adecuado antes de interpretar la actividad de comunicación.
4. Observa y mideMantén el escáner conectado en línea cuando sea necesario y mide en las tomas de prueba con un multímetro o un osciloscopio.
5. Registra el resultadoAnota el estado del vehículo, el pin, la referencia, la lectura o forma de onda, el resultado del escáner y cualquier cambio al retirar la caja.

Conexión, pantalla, indicaciones LED y pruebas de pines: Manual de usuario de la caja de conexiones Premium (PDF)
