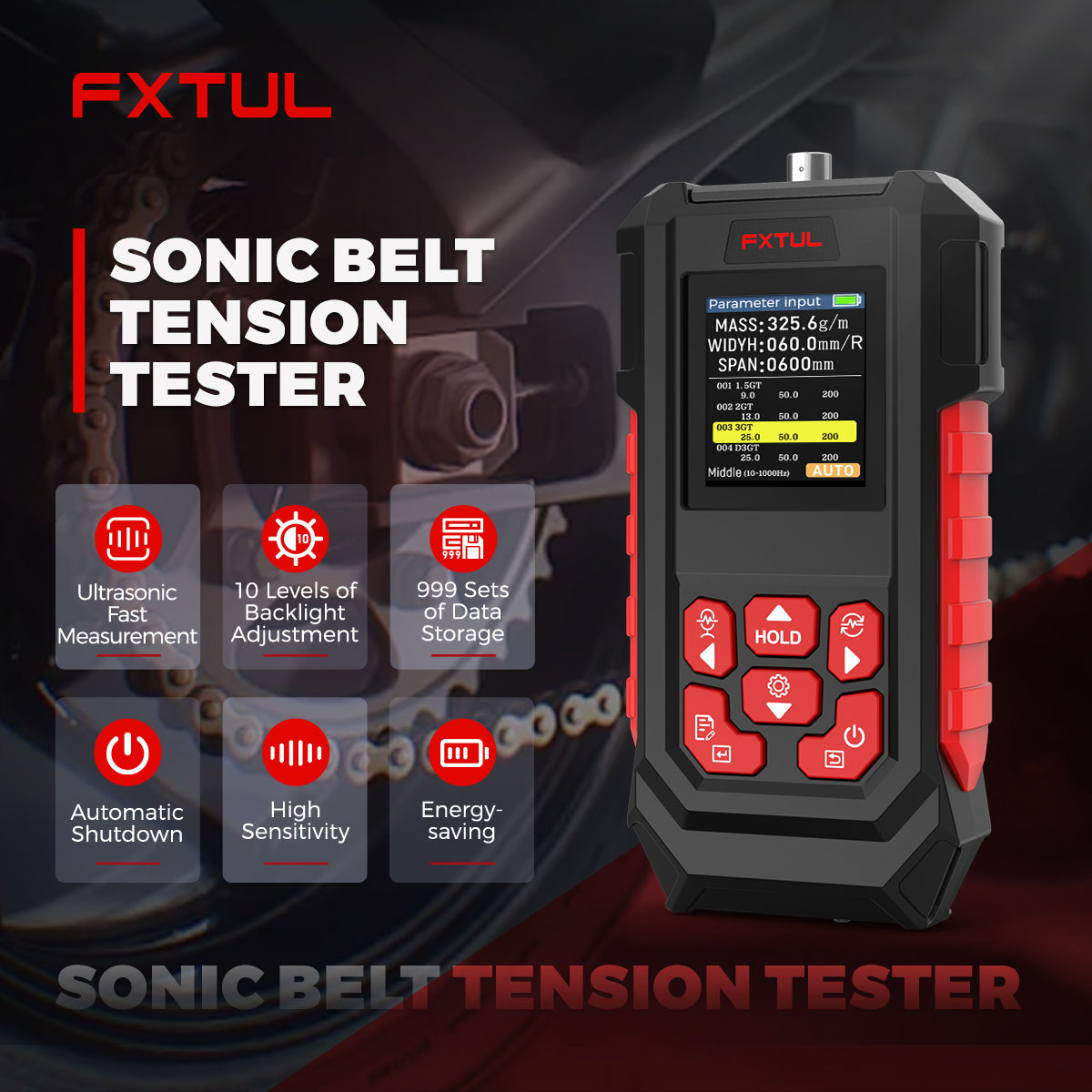

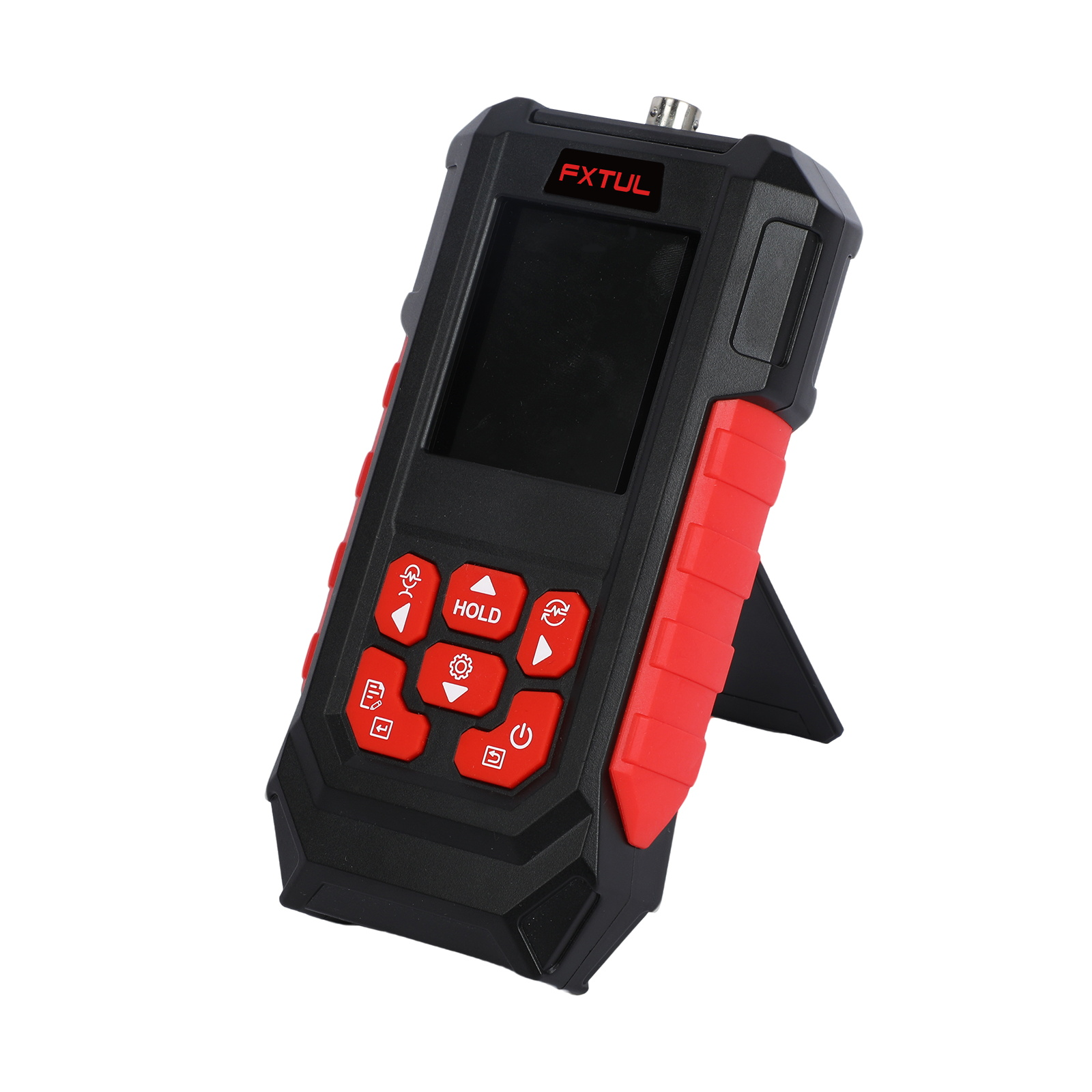

Medidor sónico de tensión sin contacto para correas de distribución, trapezoidales y estriadas
Este comprobador de FXTUL calcula la tensión de la correa a partir del sonido que emite un tramo de esta al vibrar, sin tocarla. Introduce o selecciona la masa por unidad de longitud, la anchura y la longitud del tramo de la correa, haz vibrar el tramo y el equipo mostrará la frecuencia y la tensión calculada.
- 10–5000 Hz
- Perfiles de correa personalizados: 999
- Pantalla TFT en color
- 4 × pilas AAA
Características principales
-
Medición acústica

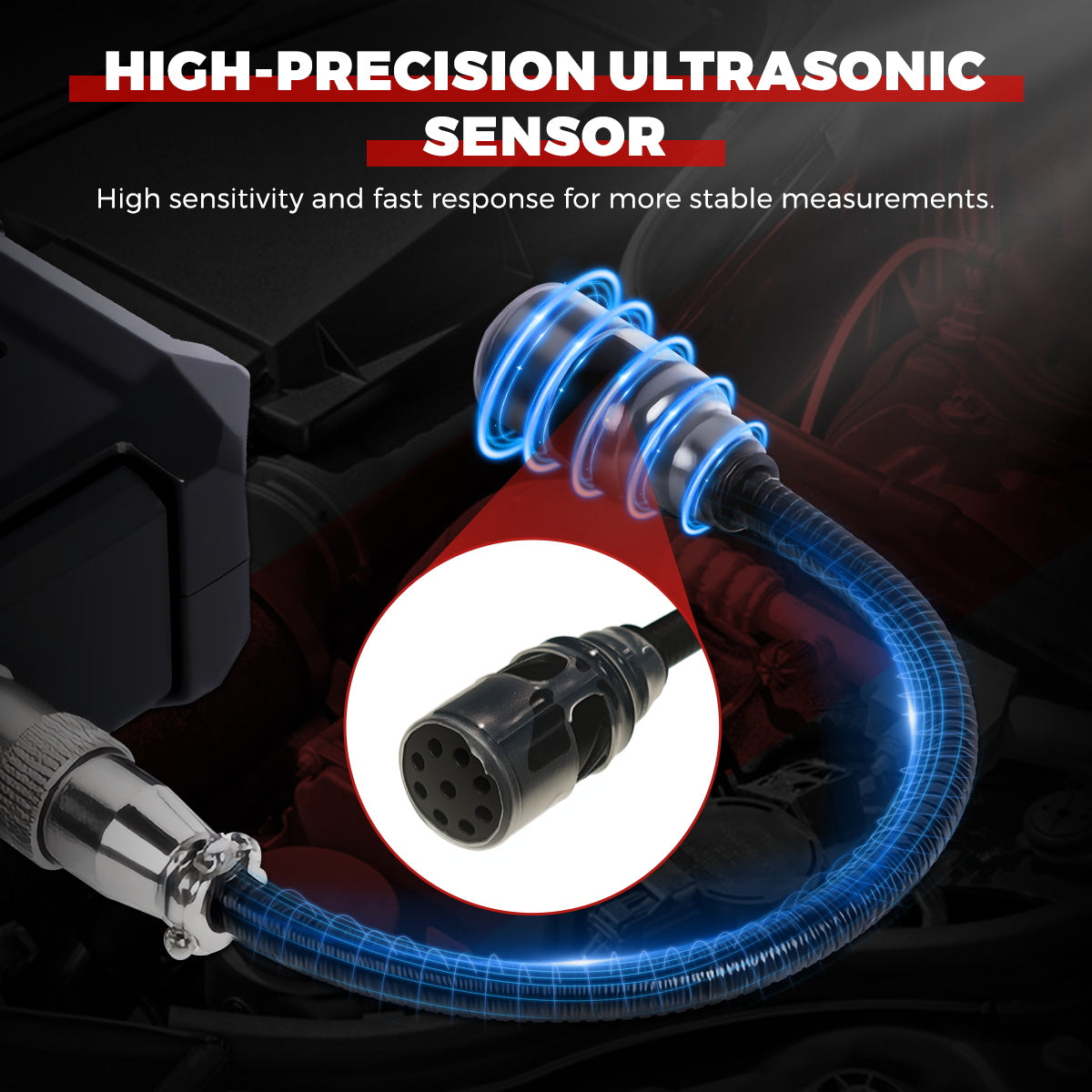

Al pulsar una correa entre poleas, esta vibra a una frecuencia determinada por su tipo, masa, anchura y longitud del tramo. La sonda capta ese sonido y lo convierte en un valor de tensión de montaje.
-
Base de datos de correas con selección rápida
Las especificaciones de las correas habituales se pueden seleccionar directamente. También puedes introducir manualmente la masa, la anchura y la longitud del tramo libre de una correa específica que no figure en la lista.
-

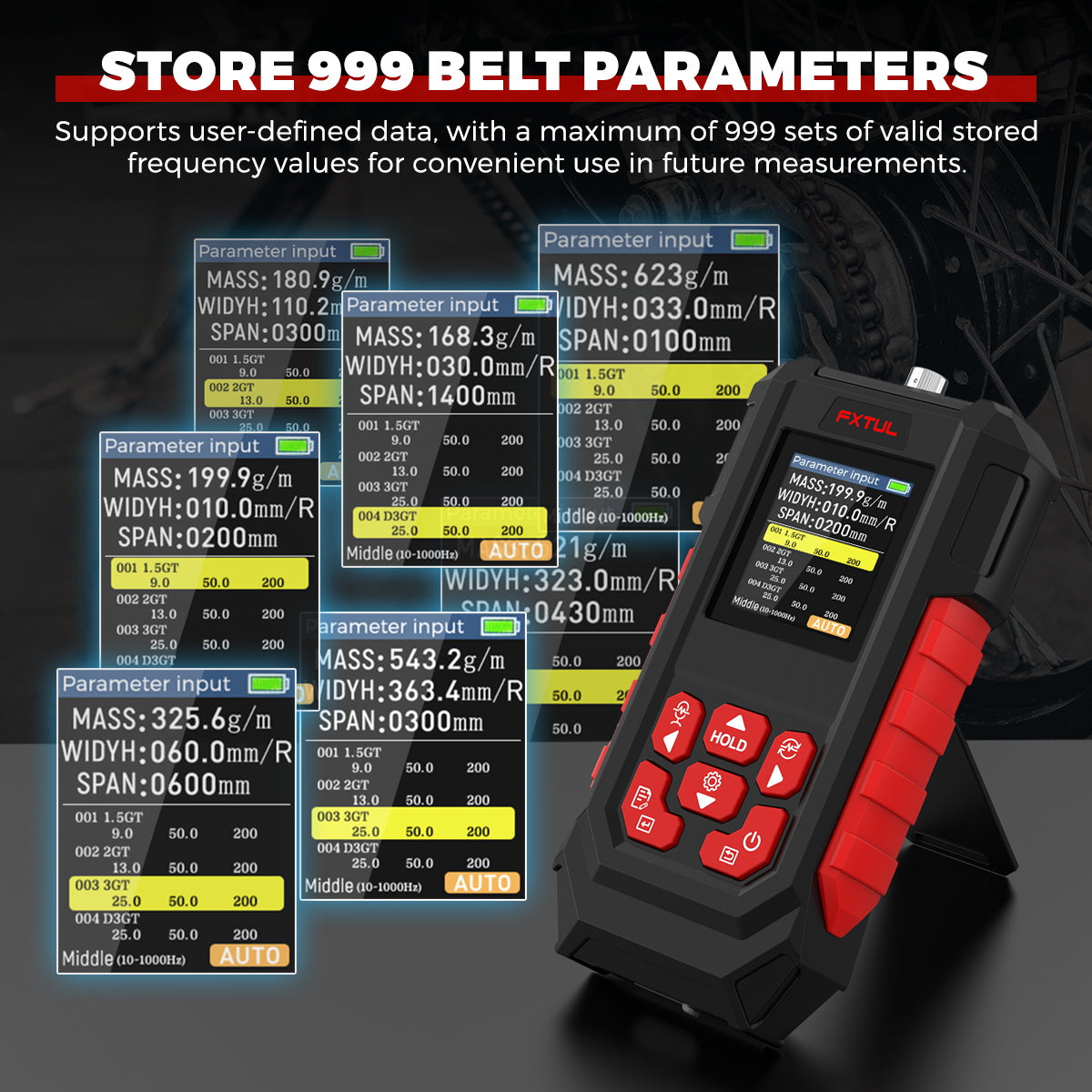

Tu propia biblioteca de correas
Mediante USB Type-C, la tabla DATA.CSV se puede editar en Excel para almacenar hasta 999 correas definidas por el usuario.
-
Modo individual o continuo
El modo manual registra una lectura por pulsación. El modo AUTO sigue midiendo hasta que Hold fija el último resultado.
-
Filtrado de ruido por rango
Selecciona el rango de frecuencias adecuado para la correa para descartar los sonidos que queden fuera de él. Un gráfico del espectro muestra lo que capta la sonda.
-

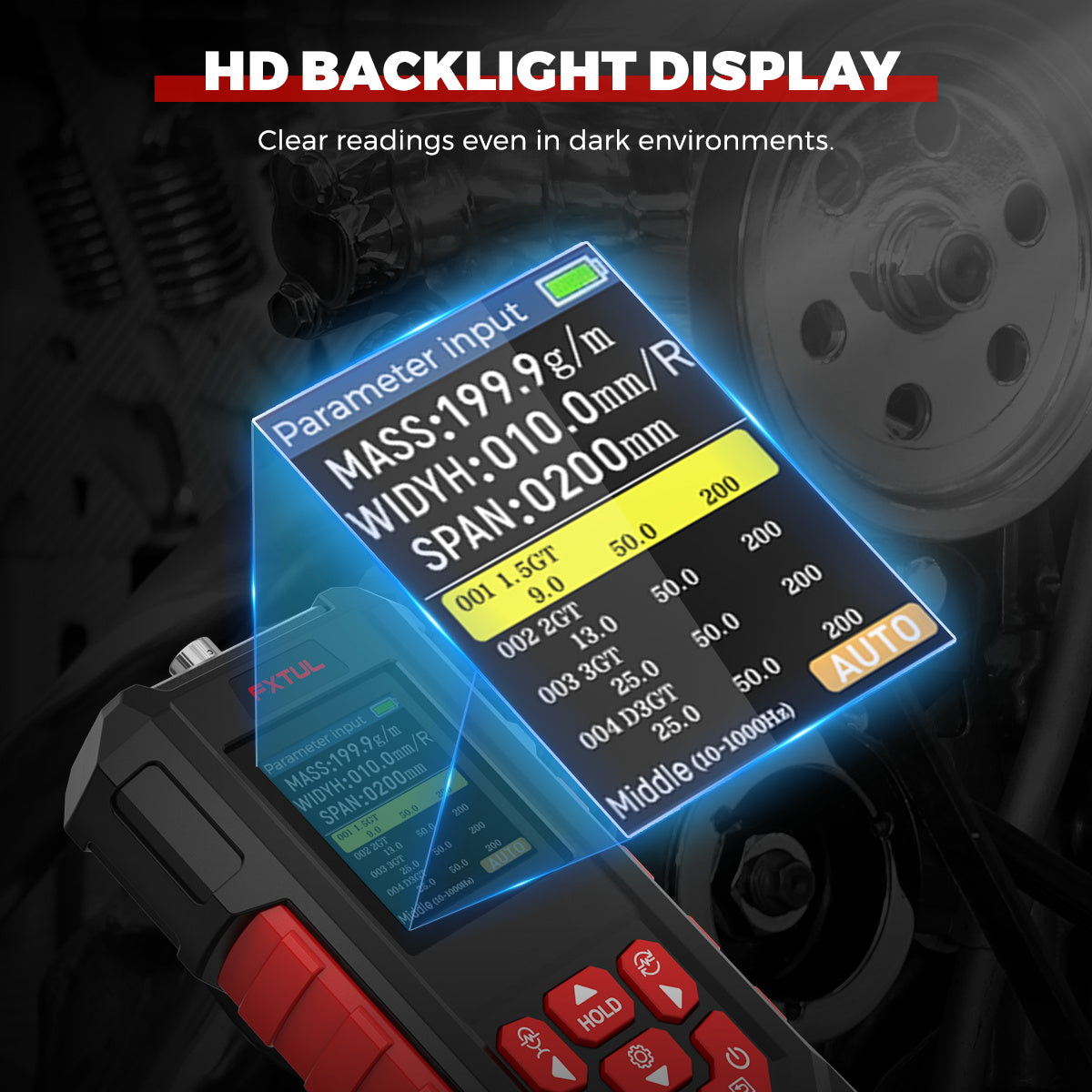

Pantalla legible
La pantalla TFT a color tiene 10 niveles de retroiluminación, varios temas de visualización y un indicador del nivel de batería.

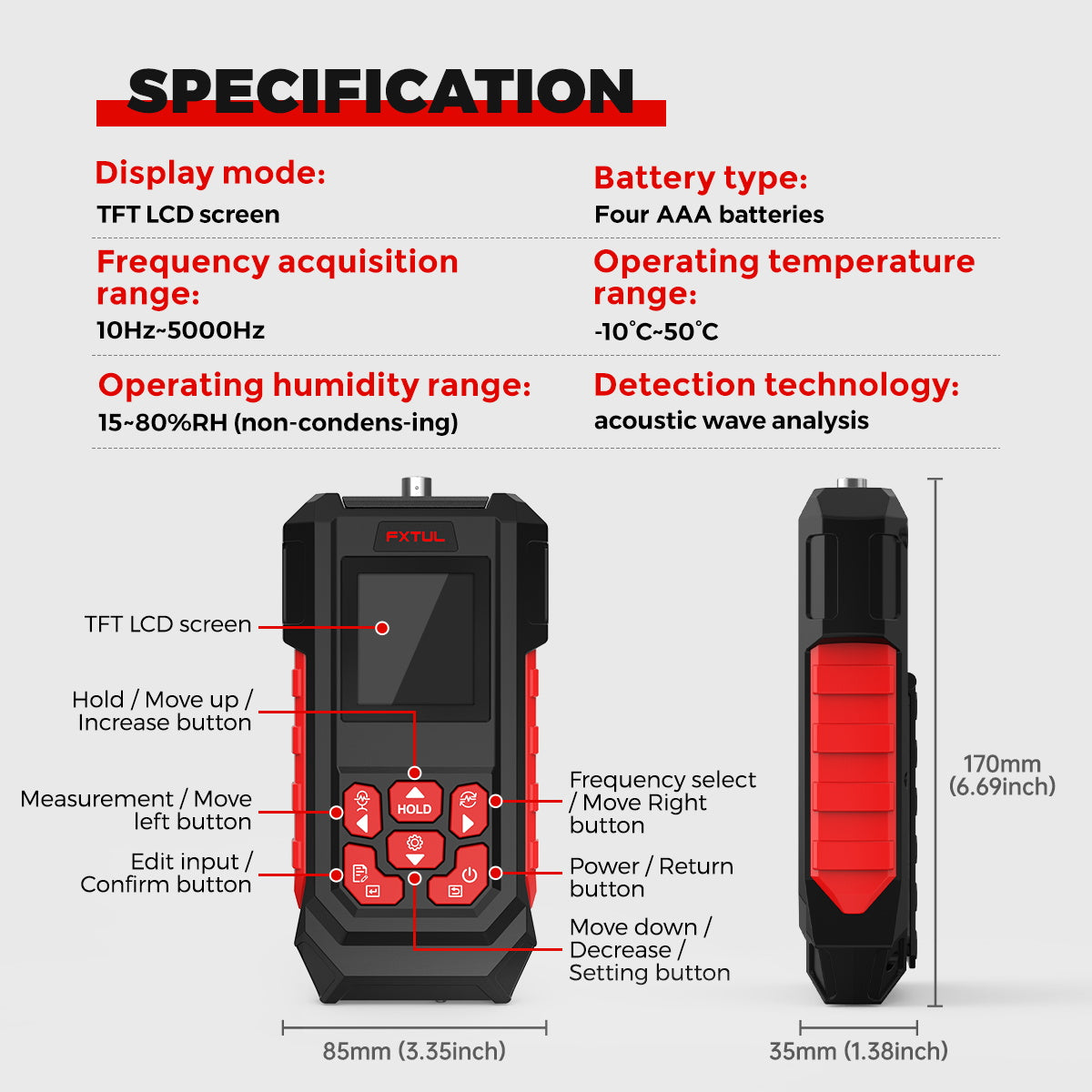

Más especificaciones
| Introducción de la anchura de la correa | 0.1–999.9 mm (correas de distribución y planas); número de nervios para correas trapezoidales estriadas |
|---|---|
| Entrada de masa por unidad de longitud | 0.1–999.9 g/m |
| Entrada de intervalo | Hasta 9999 mm |
| Calibración | Con una fuente de sonido de 1000Hz; se puede restablecer la calibración de fábrica |
| Ajustes | Modo de medición, sensibilidad de la sonda, retroiluminación, estilo de visualización, idioma |
| Nombre de entrada personalizado | Hasta 9 caracteres |
Cómo usarlo
- Detén la máquinaApaga la máquina y asegúrate de que la correa se haya detenido antes de realizar la prueba.
- Introduce los datos de la correaSelecciona una correa predefinida o introduce la masa unitaria, la anchura o el número de nervios y la longitud del tramo libre. Esta longitud es la distancia entre los puntos de contacto con las poleas y se puede medir con una cinta métrica.
- Elige el rangoPulsa la tecla de frecuencia para seleccionar el rango adecuado para la correa.
- MedirPulsa Measure, mantén la sonda cerca del tramo de correa sin tocarlo y haz vibrar la correa.
- Lee y fija la lecturaLee la frecuencia y la tensión; en modo continuo, pulsa Hold para fijar el resultado.
Detalles completos de funcionamiento: Manual de usuario del medidor sónico de tensión de correas (PDF).
Conviene saber
Precaución
- Al guardar una tabla de datos editada, se sustituye la anterior de forma permanente. Si el formato no se puede leer tras un reinicio, el probador la sobrescribe con una tabla vacía.
- Utiliza un método de entrada en inglés, sigue el formato de la plantilla, conserva el nombre del archivo, no guardes otros archivos en el dispositivo y nunca desconectes el cable USB mientras se guardan los datos.
- No utilices el probador donde haya riesgo de incendio o explosión.
Cuidado
- Copia DATA.CSV en tu ordenador antes de editarlo.
- Si no aparecen lecturas o son inestables, comprueba los valores introducidos, cambia el rango de frecuencia, sustituye las pilas con poca carga y realiza la prueba en un lugar más silencioso.
- No retuerzas la sonda ni dobles su tubo flexible en ángulos pronunciados, y no limpies el probador con disolventes como diluyente o gasolina.
- Retira las pilas si vas a guardar el comprobador durante mucho tiempo.
