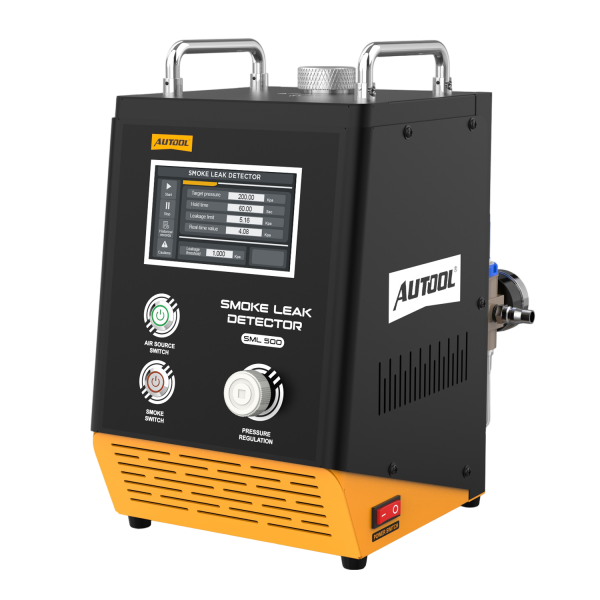

Configura la prueba de mantenimiento de presión y después localiza la fuga con humo
En el SML500, ajustas la presión objetivo, el tiempo de mantenimiento y la fuga permitida, supervisas la presión en tiempo real y la cuenta atrás en la pantalla táctil y, después, cambias al modo de humo para localizar el recorrido de la fuga. Confirma la alimentación eléctrica y la conexión de aire correspondientes a la versión de tu región.
- Sensor de 0–500 kPa
- Tiempo de mantenimiento de 0–655 s
- Pantalla táctil de 4.3-Inch
- Últimos resultados guardados: 5
Características principales
-
Prueba de mantenimiento de presión configurable
Configura la presión objetivo, la duración de la prueba y la pérdida de presión permitida para el procedimiento aprobado, y la pantalla compara la variación medida con esos parámetros.
-
Localización de fugas por humo
Tras un resultado que indique pérdida de presión, llena el sistema con humo trazador para inspeccionar las uniones, las mangueras y las juntas accesibles.
-
Control mediante pantalla táctil
Los ajustes, la presión en tiempo real, la cuenta atrás y el resultado se muestran en una misma interfaz a color.
-
Historial de resultados recientes
Revisa los cinco conjuntos de resultados más recientes al repetir una comprobación o comparar los resultados anteriores y posteriores a la reparación.
-

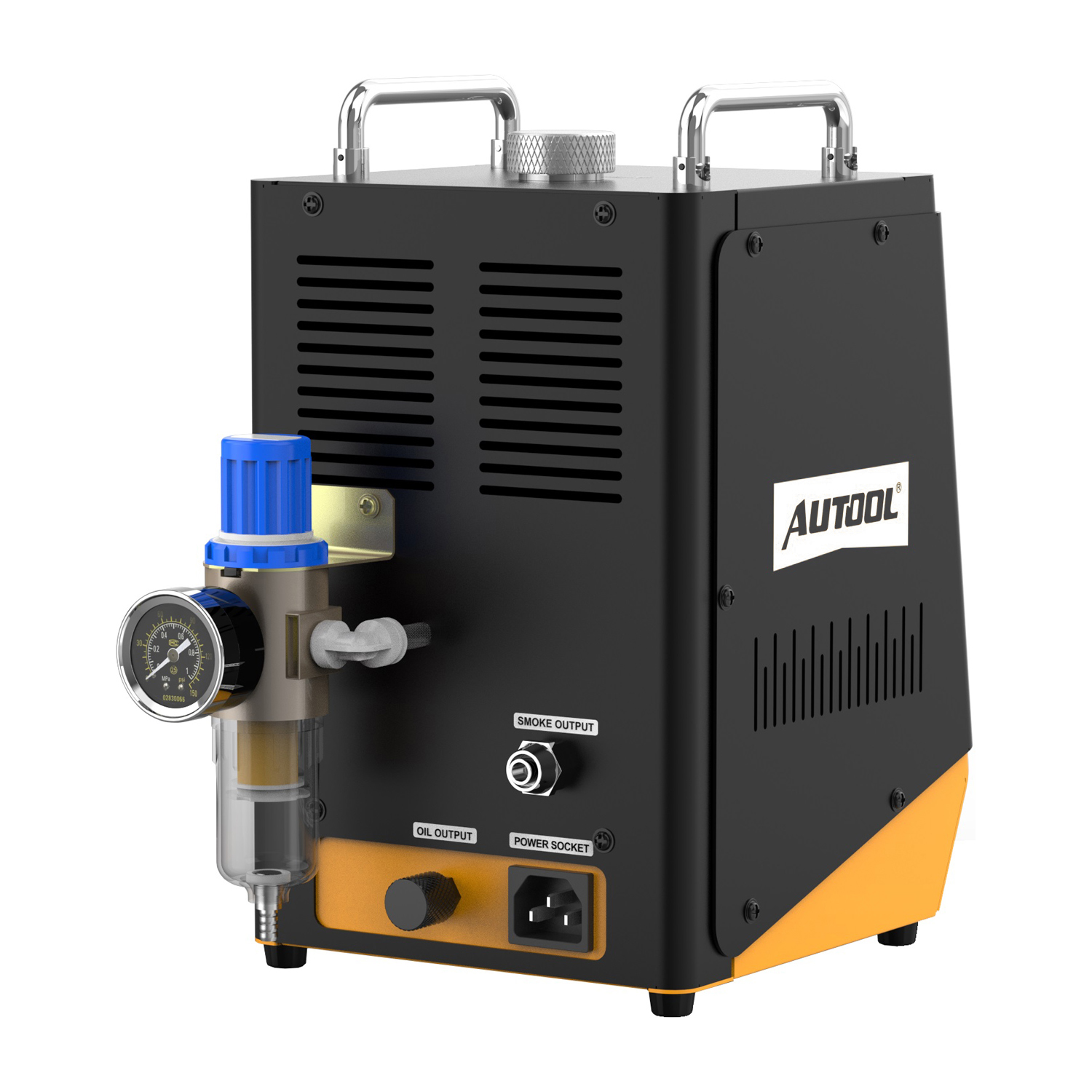

Separador de aceite y agua
Acondiciona el aire del suministro conectado y recoge la humedad para drenarla antes de que llegue al circuito de prueba.
-
Protección contra el sobrecalentamiento
El funcionamiento se detiene cuando el equipo alcanza la temperatura de protección; deja que se enfríe antes de continuar.
Cómo usarlo
- Confirma el procedimientoIdentifica el sistema que se va a comprobar, la presión o el umbral permitidos, el punto de acceso, el estado de las válvulas y las aberturas que se deben sellar.
- Prepara la máquinaInspecciona el cable de alimentación, la conexión de aire, la manguera y los adaptadores, y rellena únicamente con el aceite para generar humo especificado en el manual.
- Conecta y aíslaRealiza una conexión estanca con el adaptador adecuado y cierra las vías de escape habituales según el procedimiento del vehículo.
- Realizar la prueba de mantenimiento de presiónObserva la presión en tiempo real, la cuenta atrás y el resultado en la pantalla táctil.
- Rastrea con humoCambia al modo Humo, deja que el espacio se llene de humo e inspecciona si hay escapes de humo.
- Repara y repite la pruebaRepara la fuga confirmada y repite la misma prueba.
Ajustes, localización de fugas mediante humo y resolución de problemas: Manual de usuario SML500 (PDF)
Conviene saber
Precaución
- La presión nominal de la máquina no es un ajuste seguro para todos los sistemas; sigue el procedimiento OEM y utiliza la presión adecuada más baja.
- Utiliza únicamente el líquido aprobado para la máquina de humo; nunca agua ni líquidos viscosos o corrosivos.
- Trabaja lejos de llamas y fuentes de calor con protección ocular y para las manos, y no dirijas el humo hacia componentes electrónicos de precisión.
- No utilices el equipo si los cables de alimentación, las mangueras o los adaptadores están dañados, y limpia la abertura antes de insertar un tapón inflable.
Cuidado
- Drena la humedad acumulada en el separador de agua y aceite.
Preguntas frecuentes
¿Puedo utilizar la presión máxima en un sistema EVAP?
No lo des por hecho. Selecciona la presión según el procedimiento del vehículo; la capacidad de la máquina y la presión segura para el sistema EVAP son cosas distintas.
¿Qué ocurre si no se ve humo?
Comprueba el suministro de humo, el acceso, el aislamiento, la estanqueidad del adaptador y el estado de las válvulas, y continúa con el diagnóstico funcional; las obstrucciones y los fallos intermitentes o sin fugas pueden no mostrar humo.

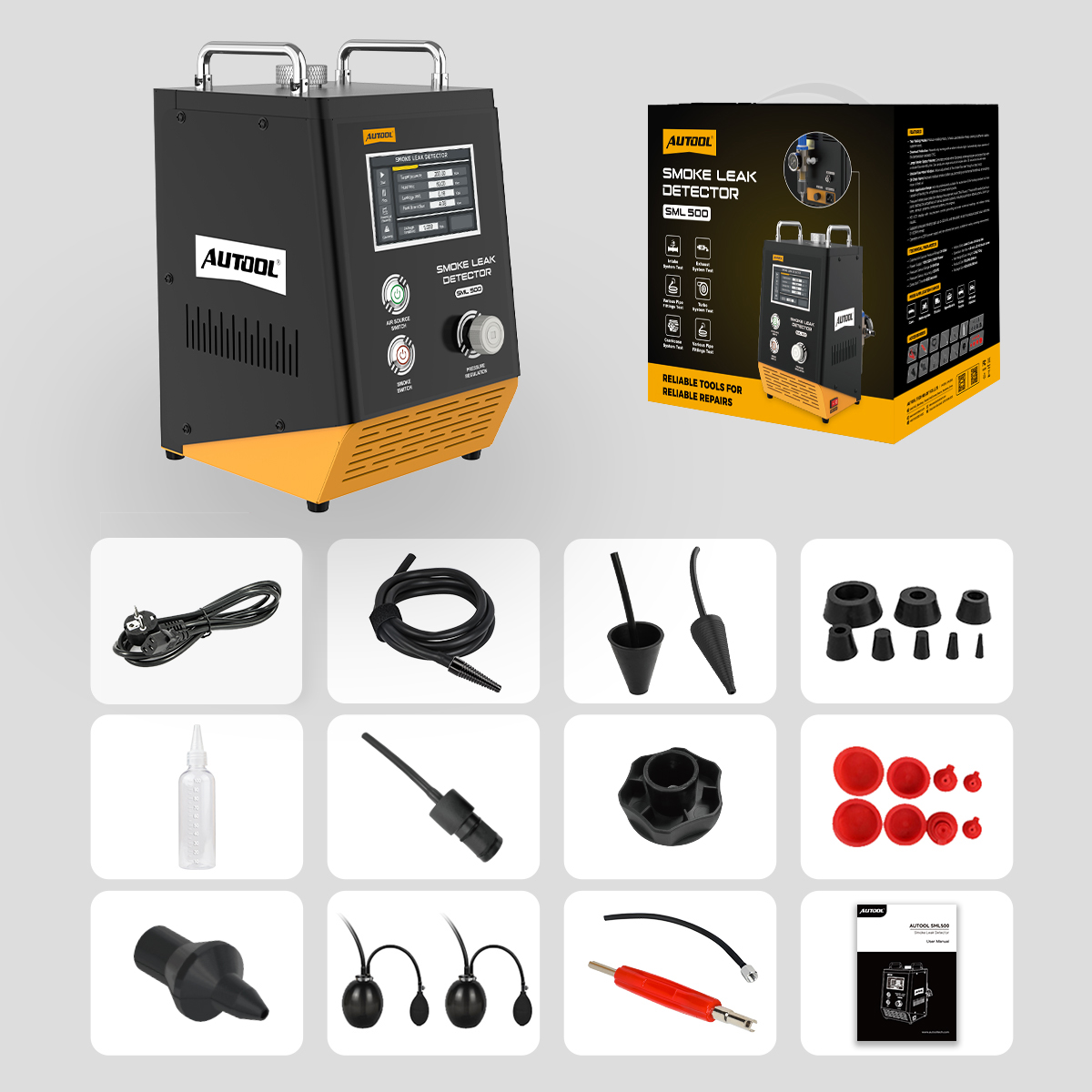

¿Se incluyen todos los accesorios mostrados?
El conjunto de accesorios varía según la versión regional. Confirma el cable de alimentación, el conector de aire, la manguera de humo, los adaptadores, los tapones de sellado, la botella de aceite y las cantidades antes de finalizar la compra.
