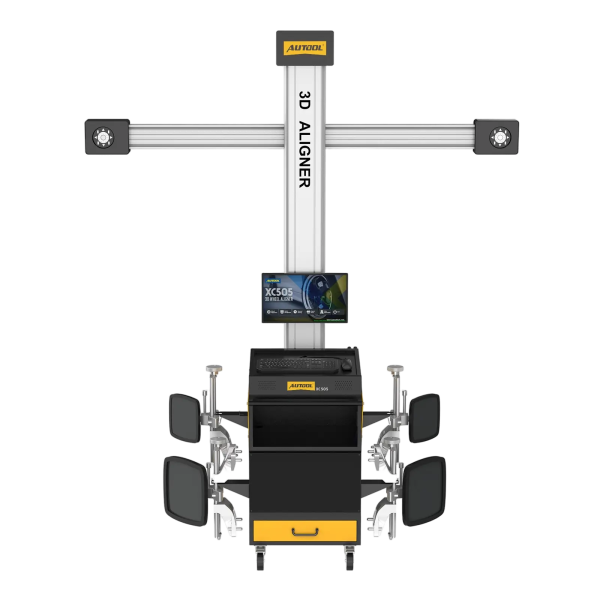

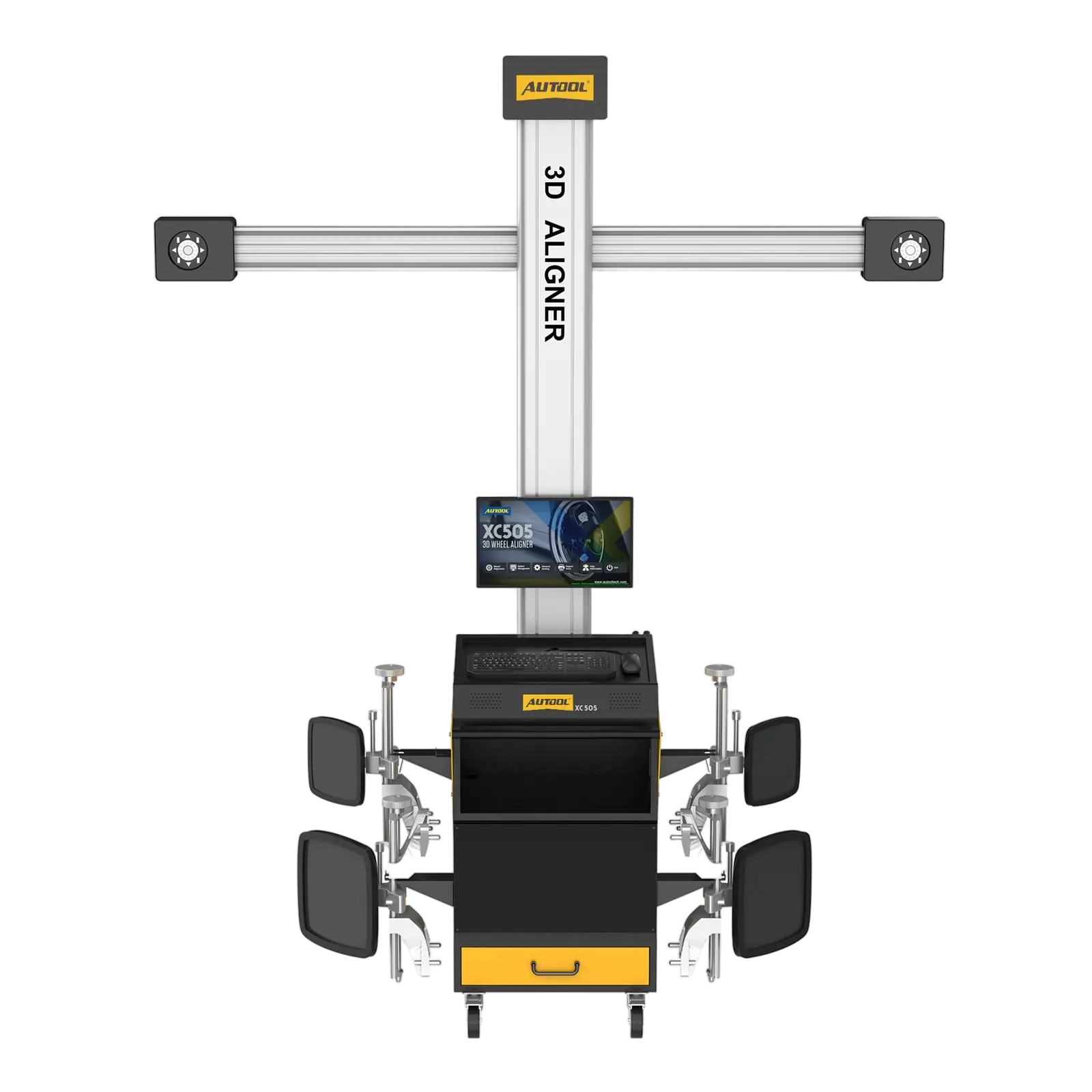

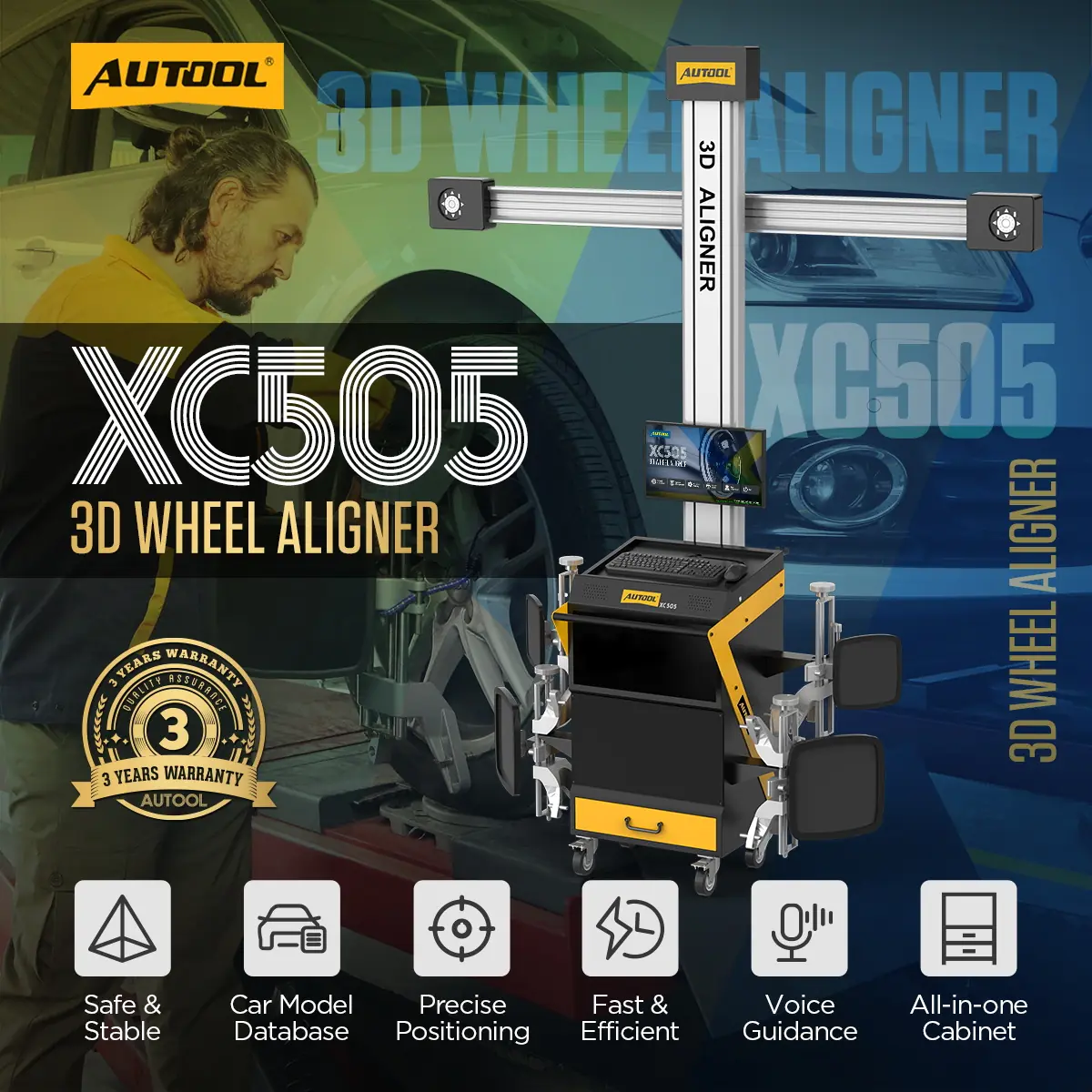

Alineación de ruedas 3D en una estación de trabajo móvil con cajón de almacenamiento
El XC505 mide los ángulos de las ruedas y las dimensiones de la carrocería con cámaras 3D fijas y dianas pasivas, y guía al técnico mediante indicaciones de voz e indicadores LED desde la selección del vehículo hasta el informe final. Los informes se imprimen mediante una impresora externa. Se requiere un puesto de alineación nivelado que cumpla los requisitos técnicos.
- Medición con cámara 3D
- Convergencia/caída ±0.01°
- Compensación por rodadura de 8–12 cm
- Armario móvil + cajón
- Modelos de vehículos: 80.000+

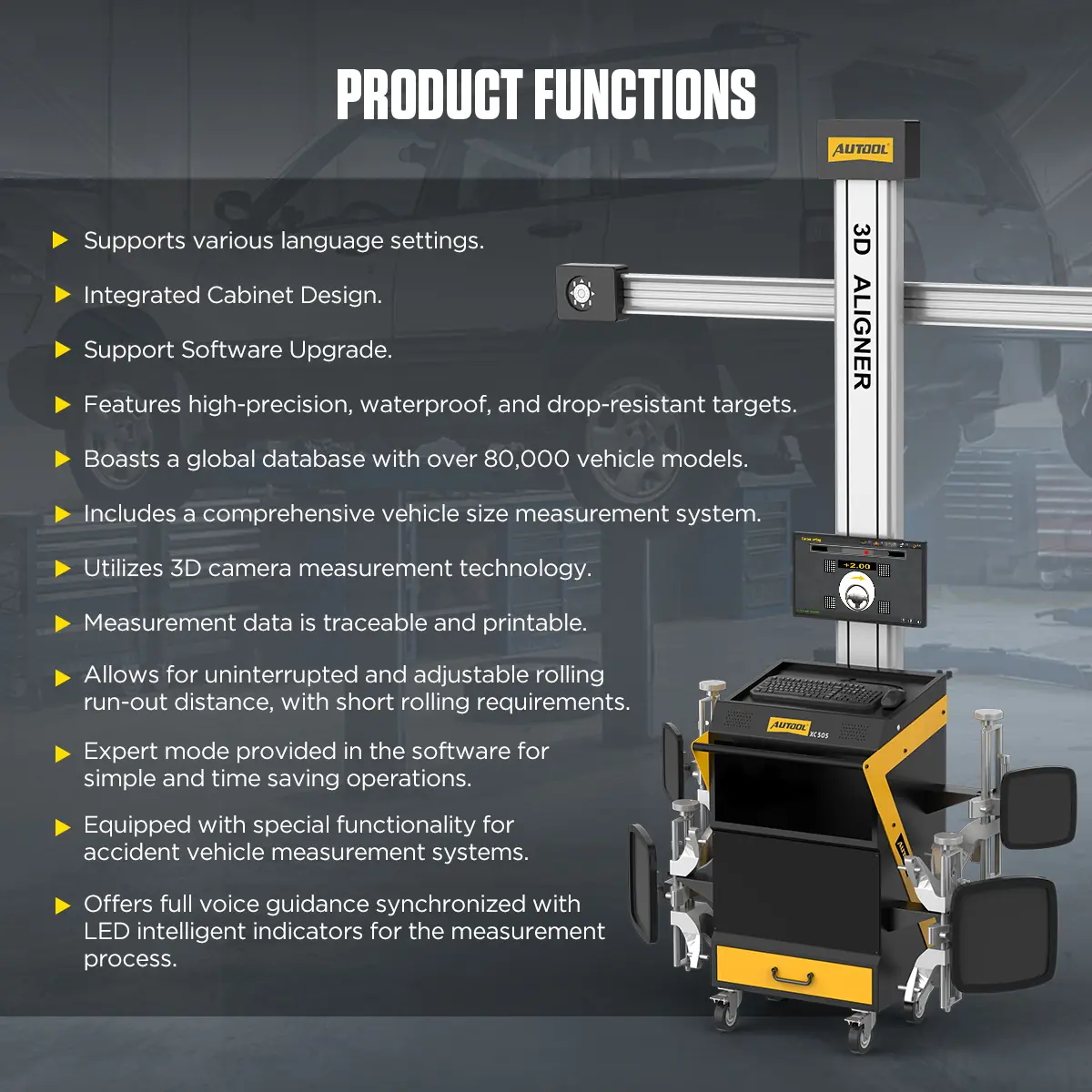

Características principales
-

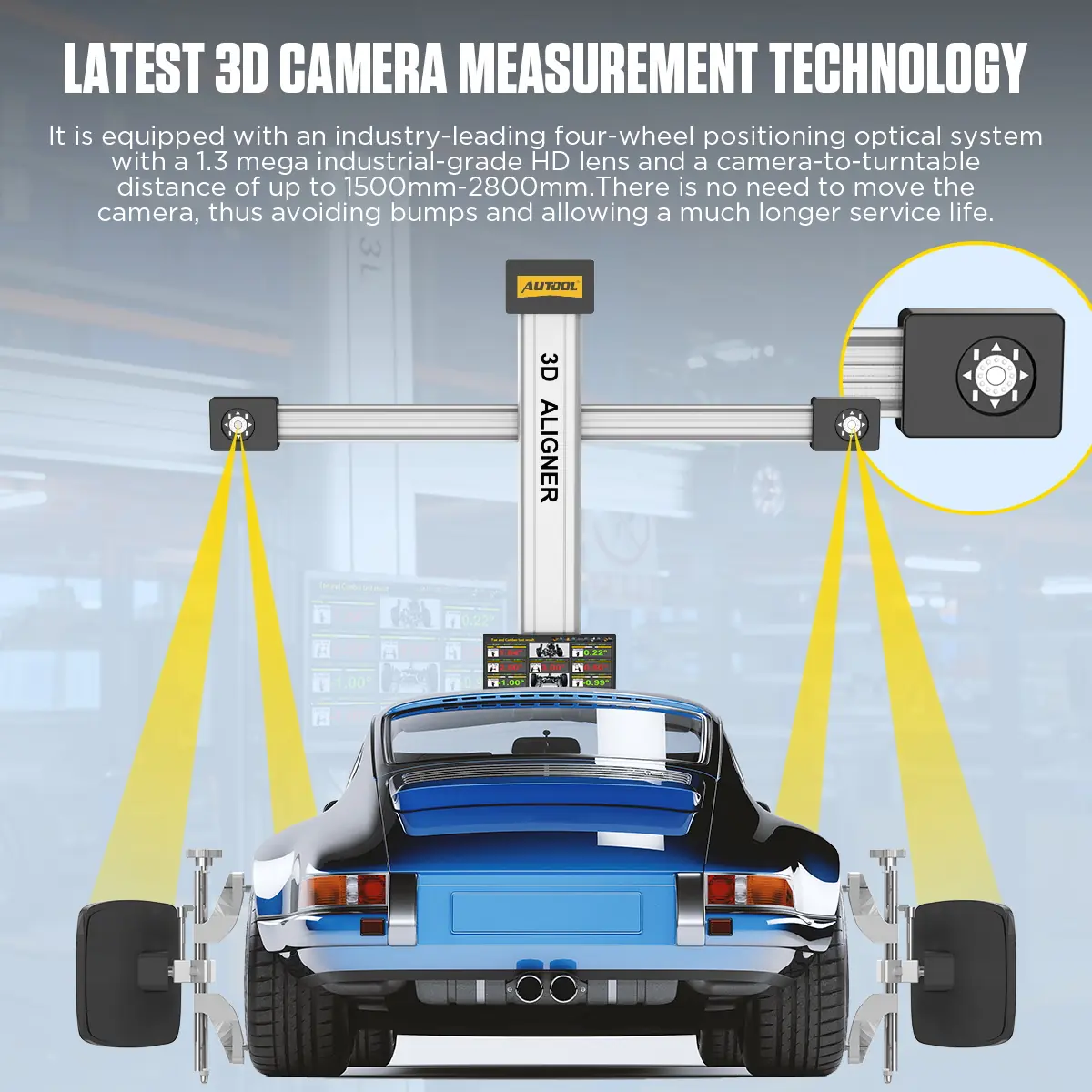

Cámaras 3D fijas
Las ópticas industriales HD realizan las mediciones desde una posición fija, por lo que no es necesario mover las cámaras durante el uso normal.
-

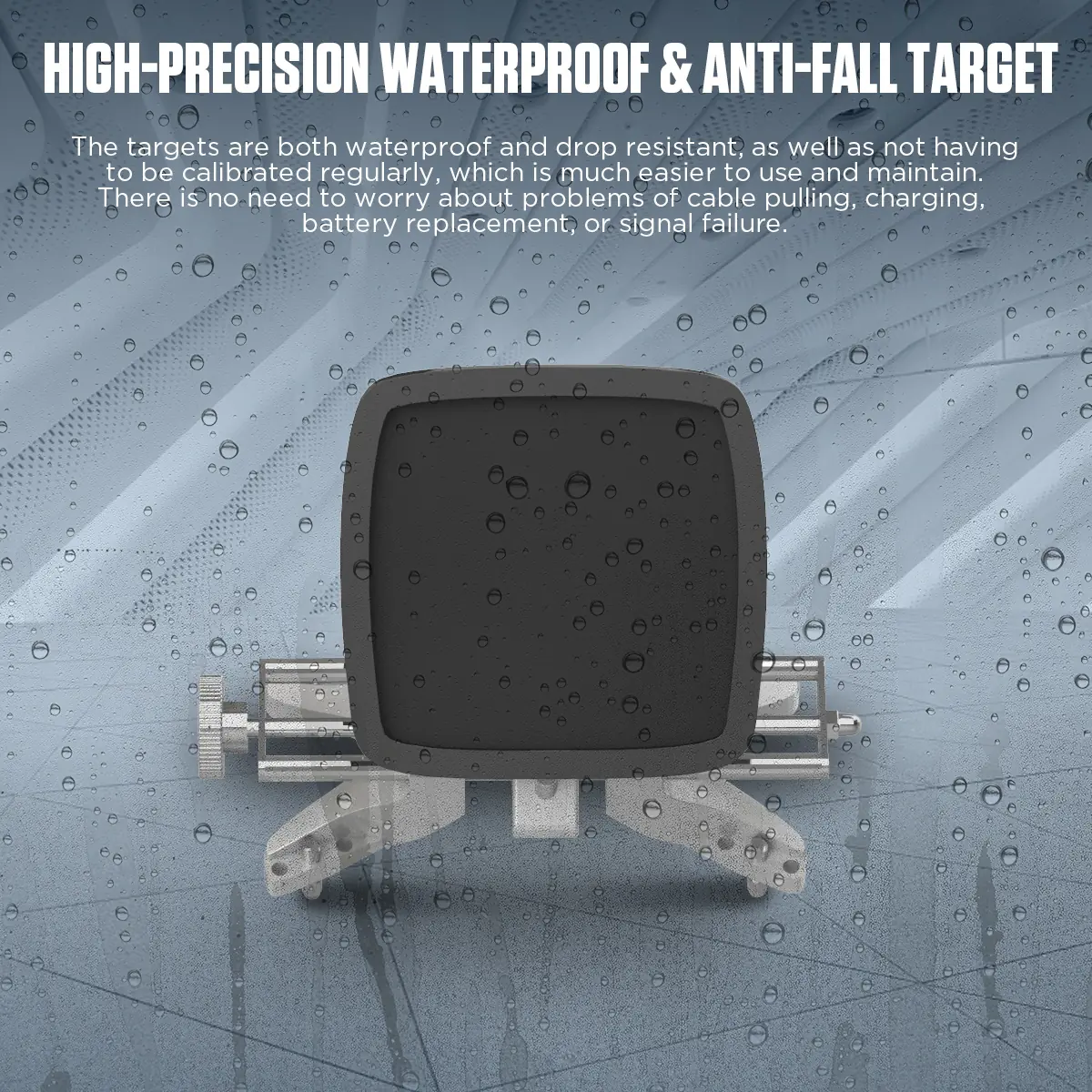

Dianas sin mantenimiento
Las dianas, impermeables y resistentes a las caídas, no necesitan cables, carga, baterías ni mantenimiento periódico de dispositivos de señal.
-

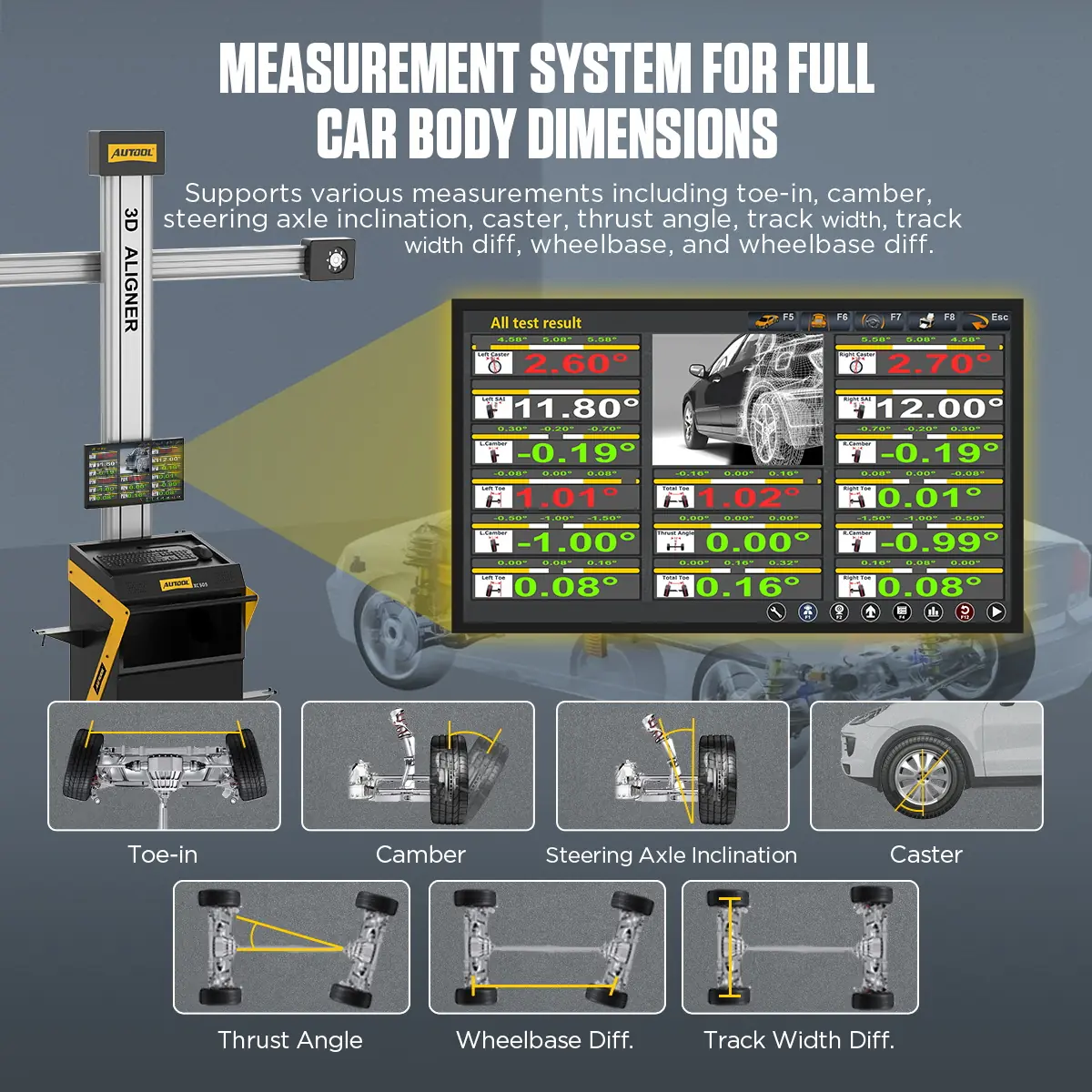

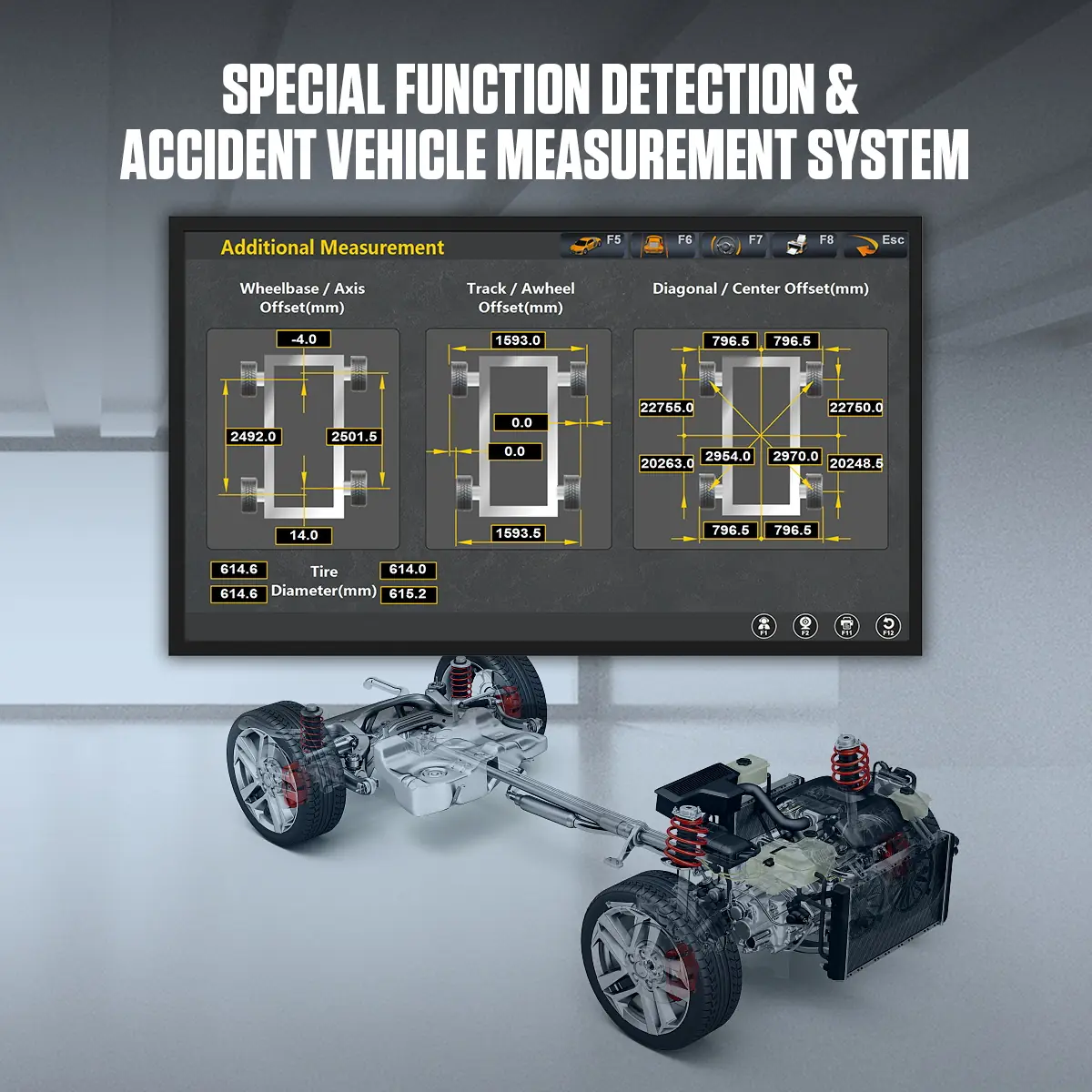

Geometría de ruedas y carrocería
Convergencia, caída, inclinación del eje de dirección, avance, ángulo de empuje, distancia entre ejes, ancho de vía y sus diferencias entre los lados izquierdo y derecho, además de la medición diagonal de la carrocería.
-

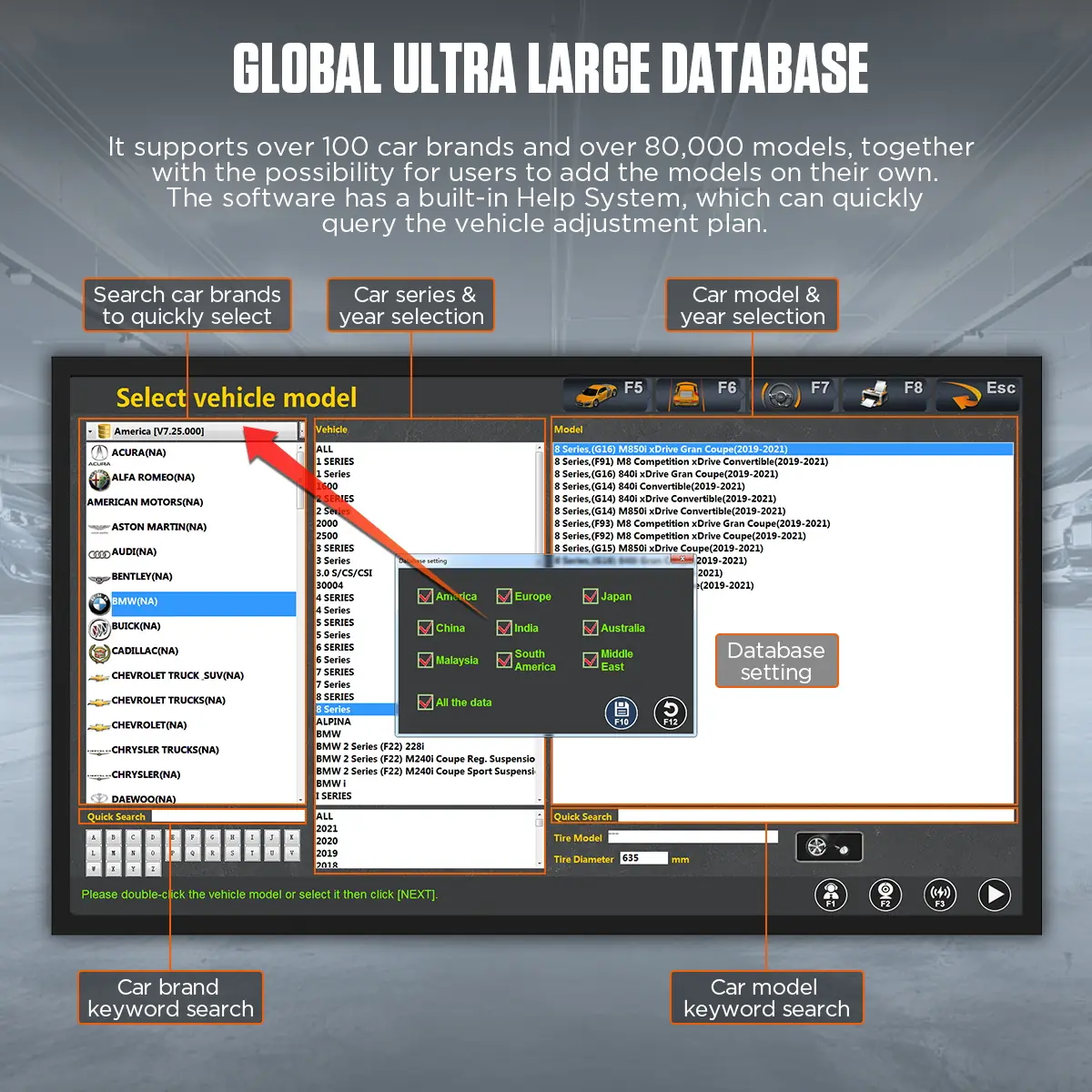

Base de datos de vehículos con búsqueda
Busca datos por marca, serie, modelo y año, añade modelos personalizados y consulta los planes de ajuste en el sistema de ayuda integrado.
-

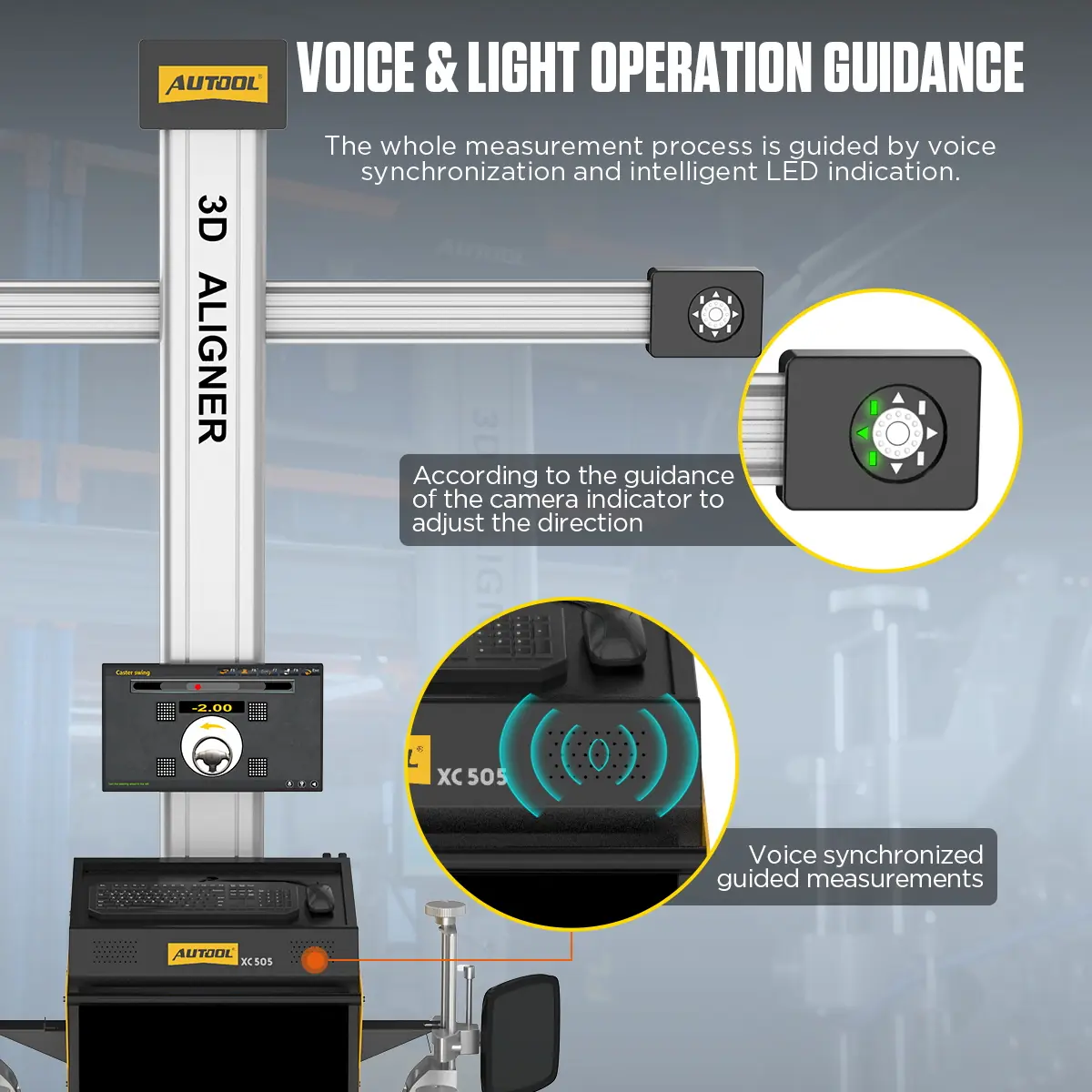

Indicaciones por voz y LED

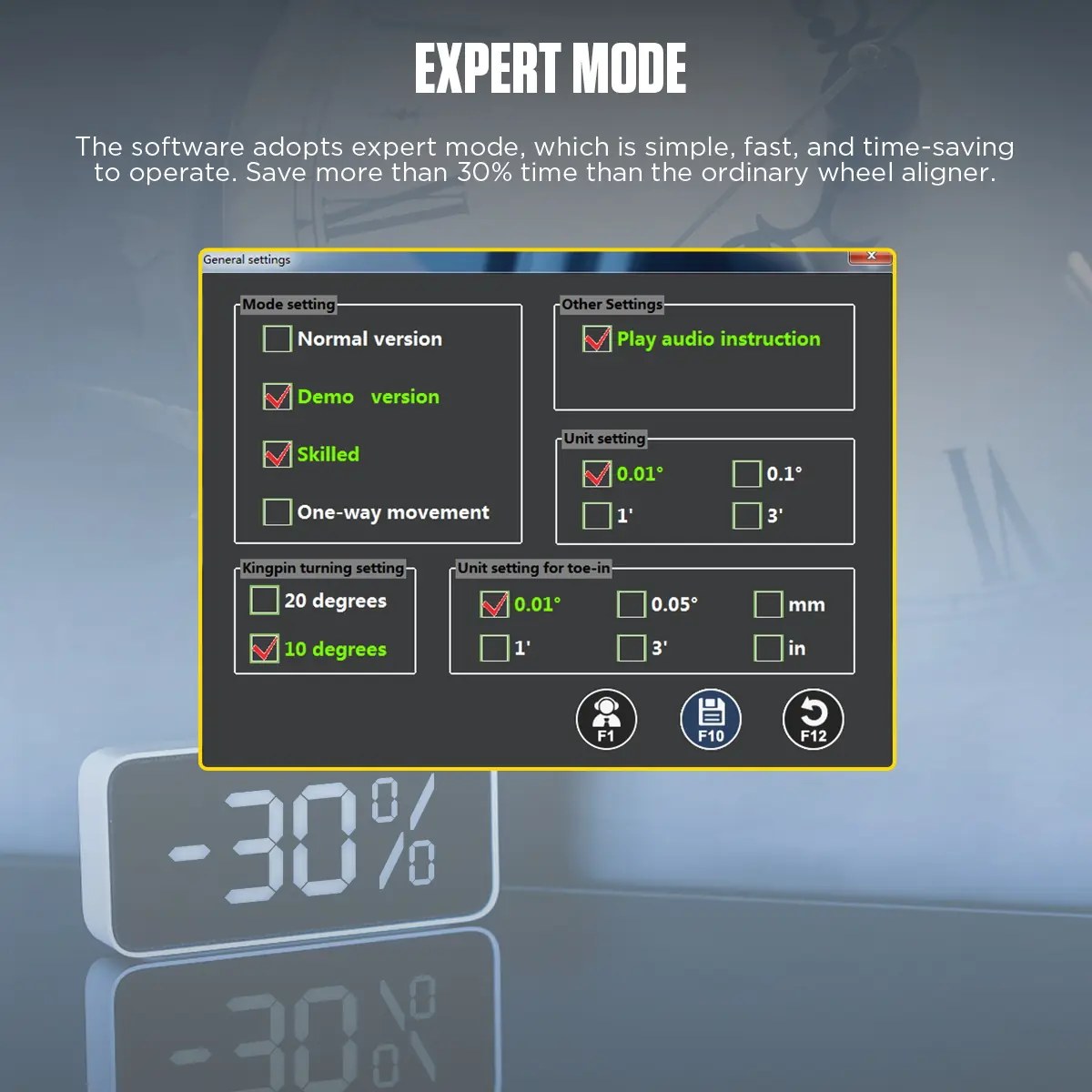

Las indicaciones de voz y los indicadores LED sincronizados guían cada paso de la configuración y la medición; el modo experto agiliza los trabajos habituales para técnicos formados.
-

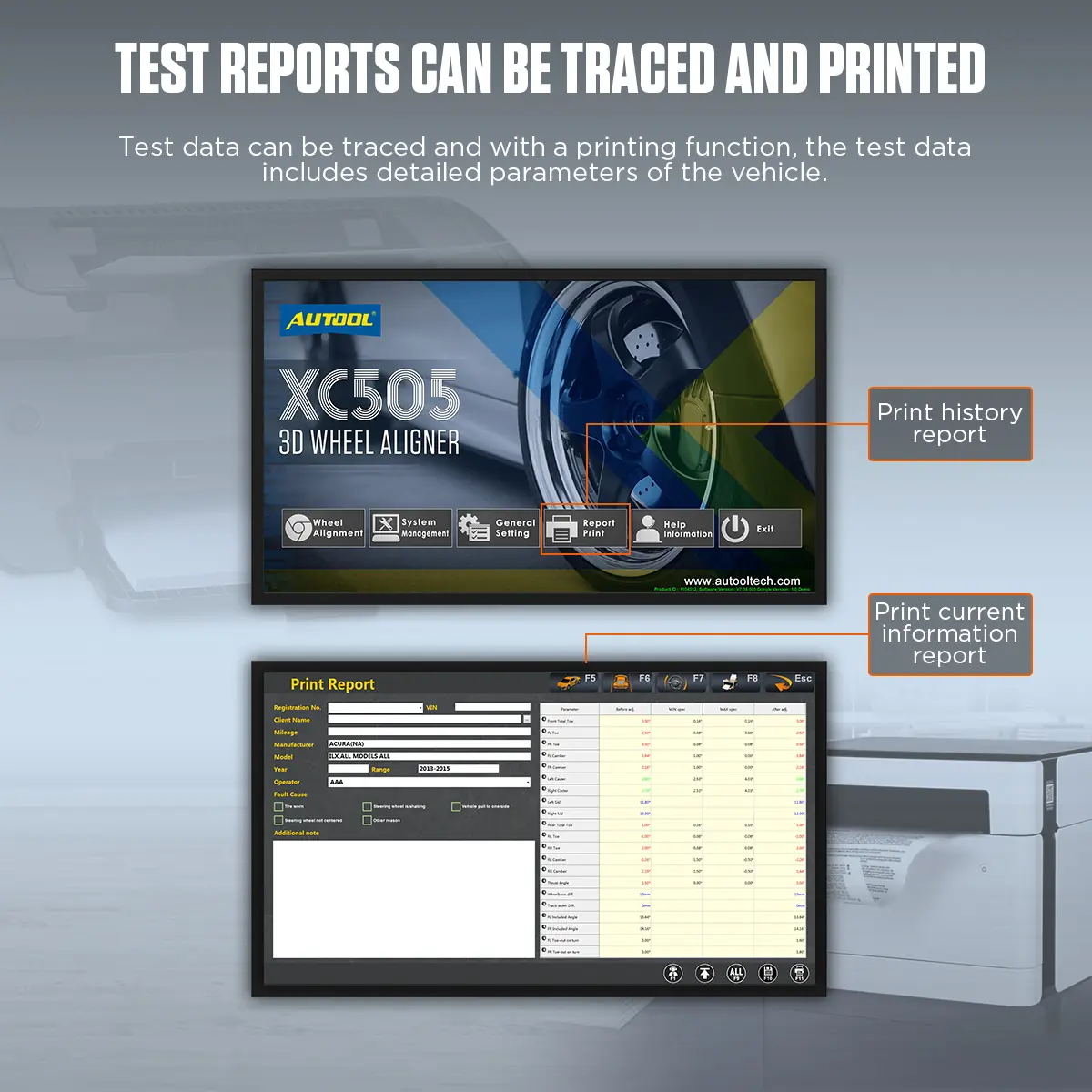

Informes trazables
Consulta los datos de mediciones anteriores e imprime informes con los resultados de antes y después.

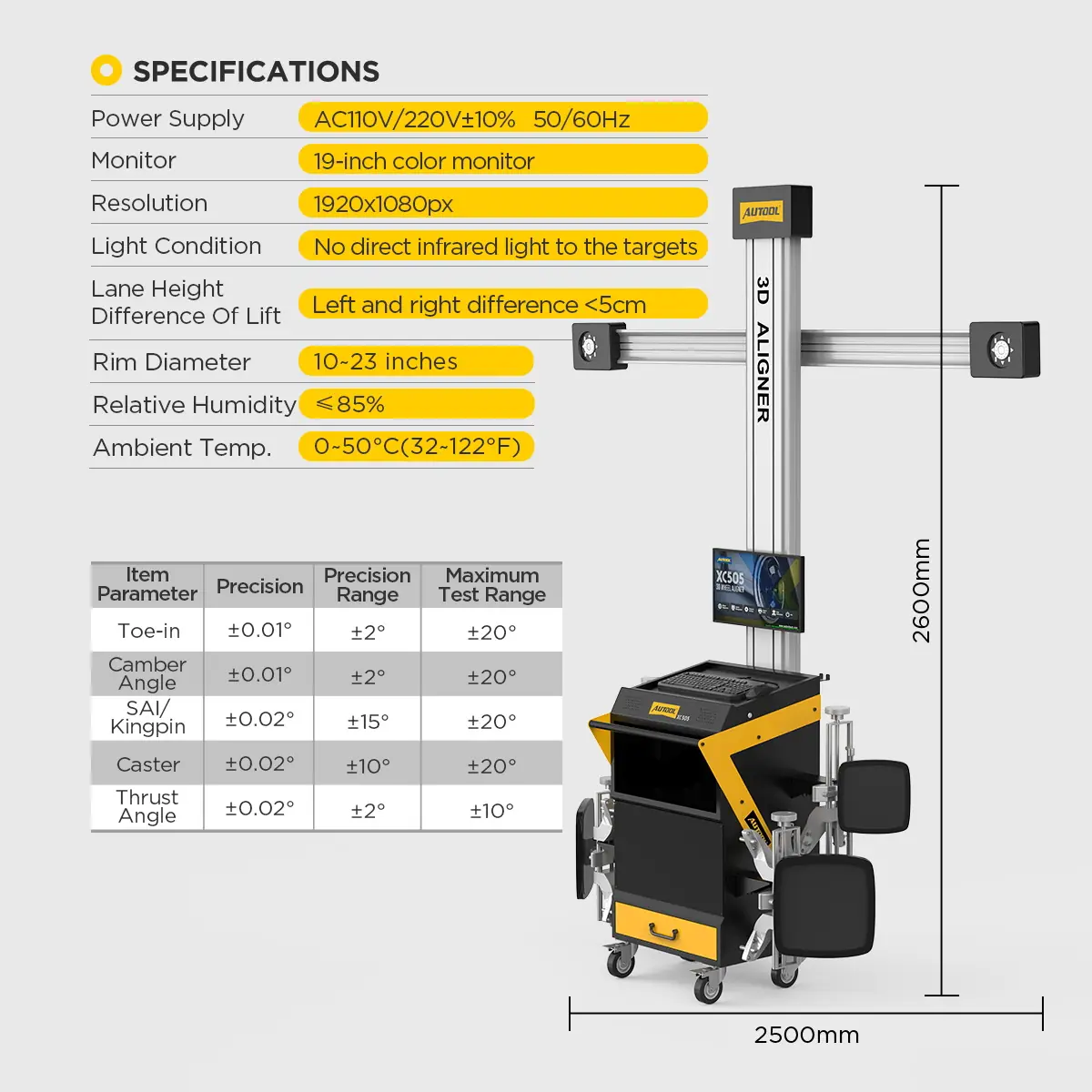

Más especificaciones
| Pantalla | 1 × 32 pulgadas |
|---|---|
| Condiciones de iluminación | Sin luz infrarroja directa sobre las dianas |
| Idiomas de la interfaz | Chino, inglés, español, ruso, alemán, persa, árabe, lituano, japonés, francés, tailandés, portugués, coreano |

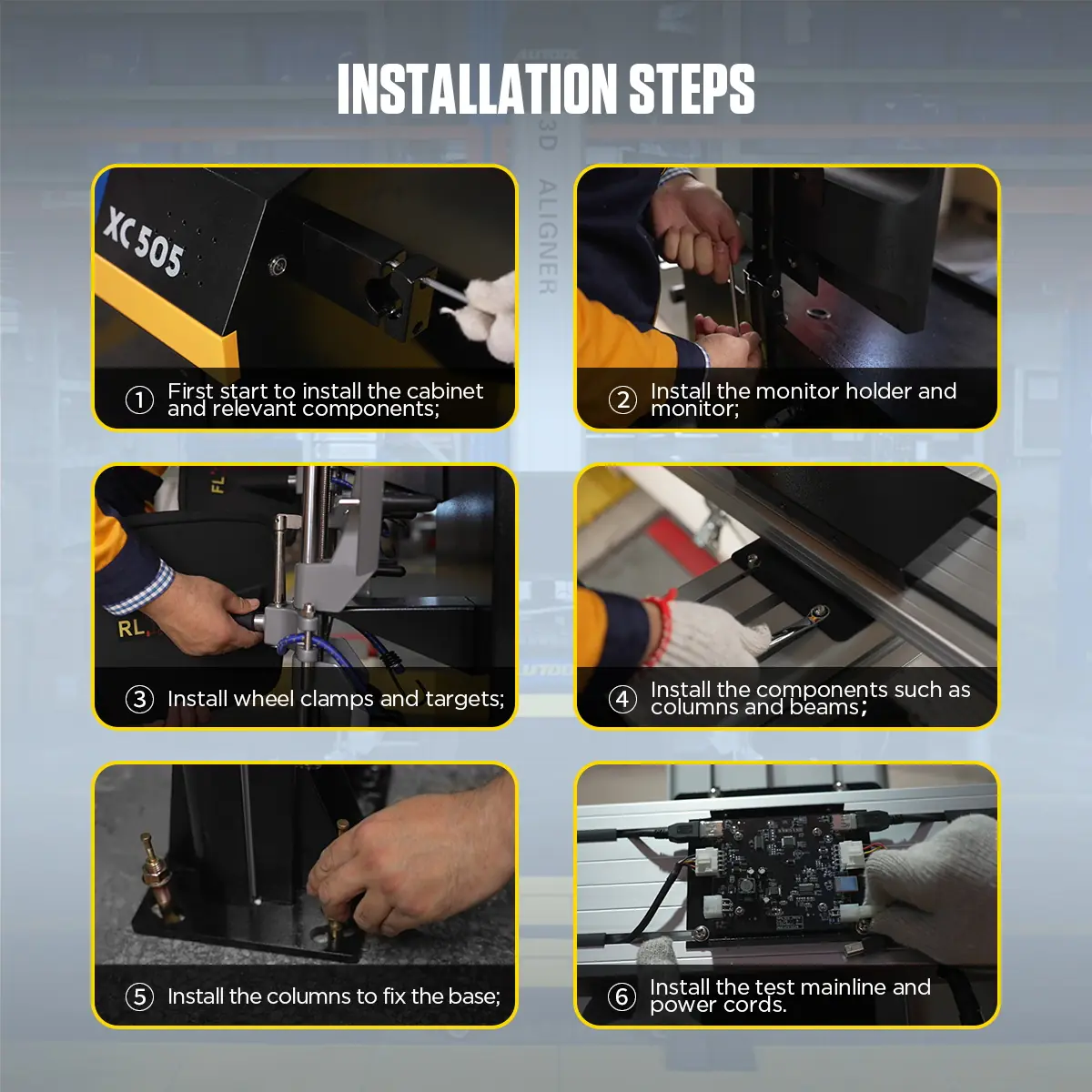

| Calibración de fábrica | Calibrado antes del envío; instálalo y úsalo según la guía de instalación |
Comparativa de modelos
| XC503 | XC505 | XC508 | |
|---|---|---|---|
| Soporte de cámara | Columna fija | Armario móvil | Seguimiento automático de altura de elevación |
| Pantallas | 1 | 1 | 2 |
| Impresora integrada | No | No | Sí |
| Cajón | No | Sí | Sí |

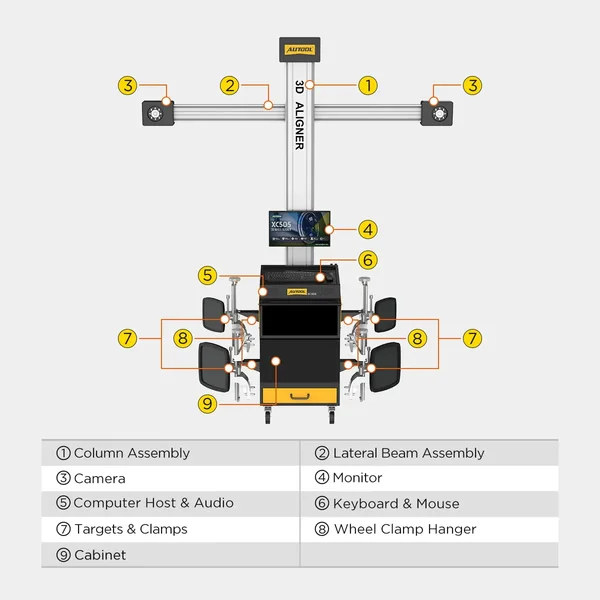

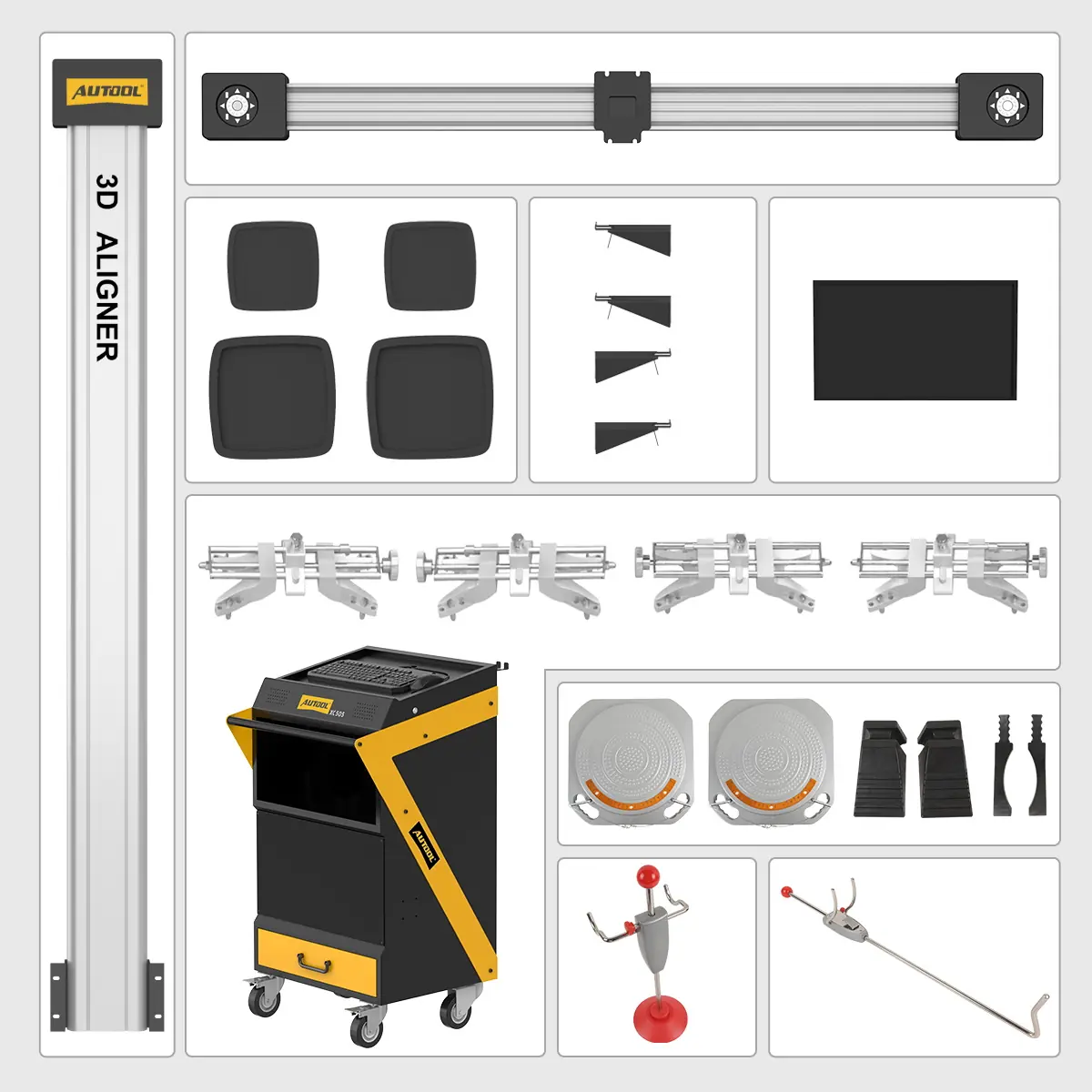

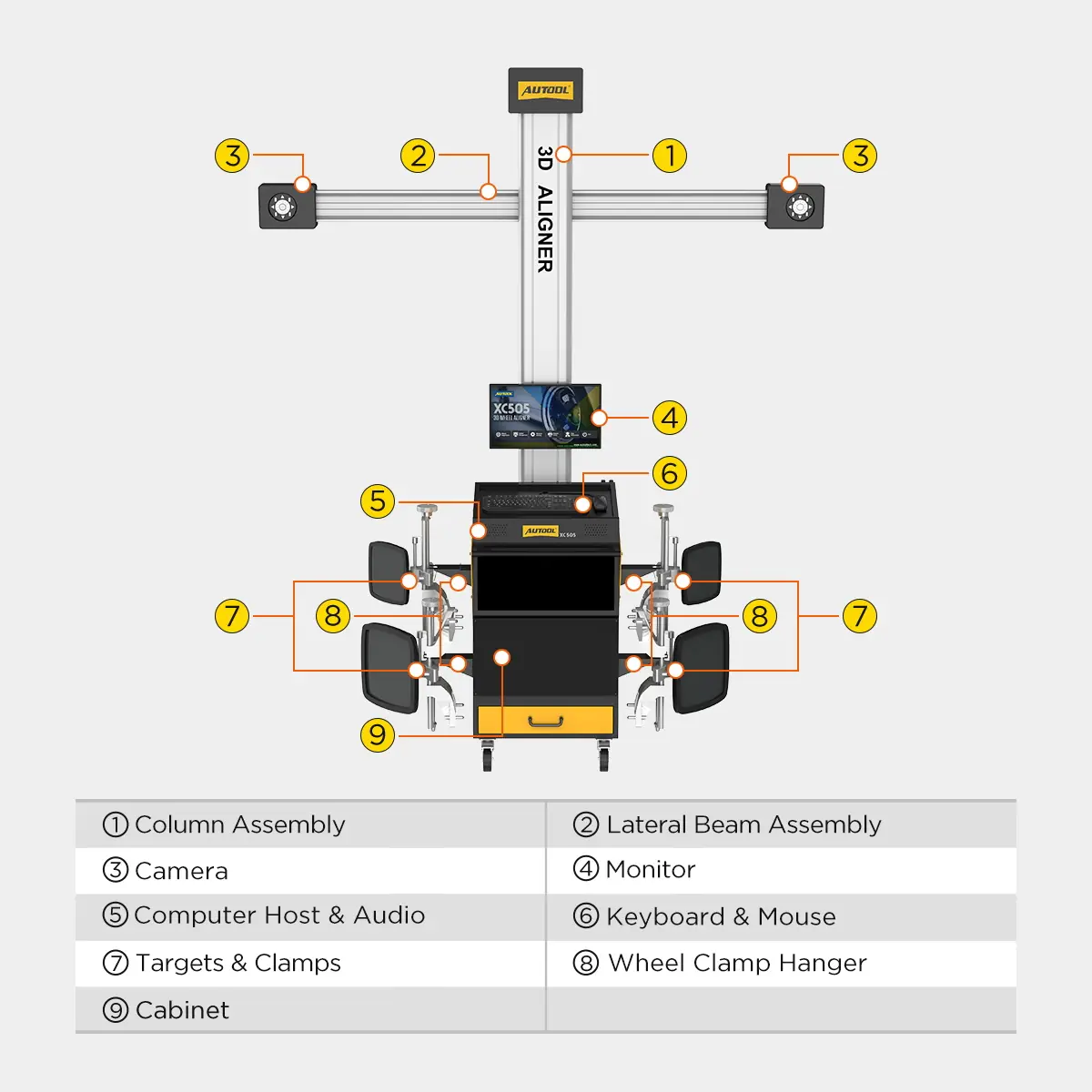

Contenido de la caja

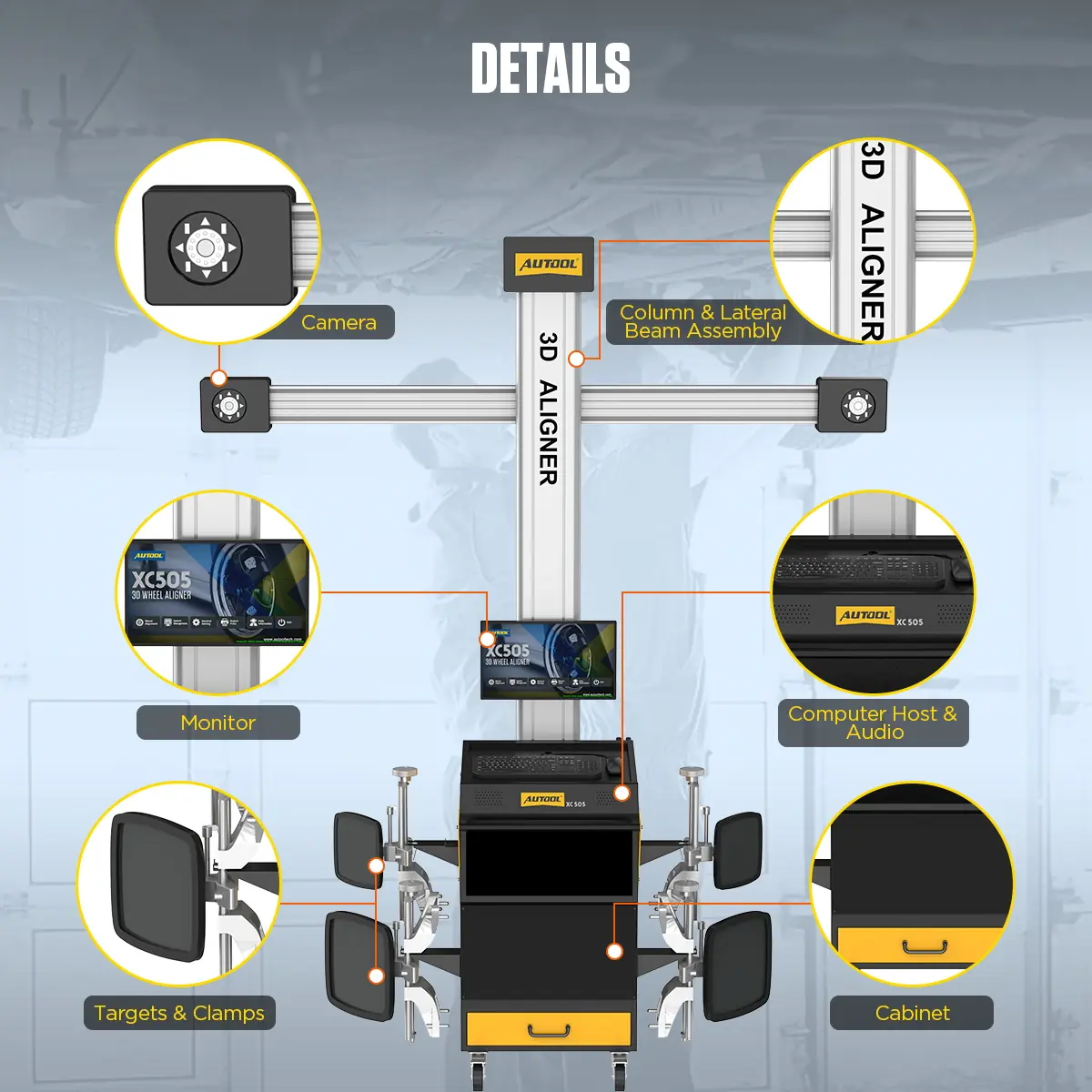

- Conjunto de columna, conjunto de travesaño lateral y armario móvil
- Módulos de cámara, monitor, unidad central del ordenador, equipo de audio, teclado y ratón
- Dianas, garras de rueda y soportes para colgar las garras
- Platos giratorios, calzos para ruedas, sujetavolante, herramientas para el pedal de freno y accesorios
Cómo usarlo
- Comprueba la idoneidad del puesto de trabajoComprueba la geometría del elevador o del foso, los platos giratorios y las placas deslizantes, el espacio de rodadura, la visibilidad de las dianas, la alimentación eléctrica y la iluminación.
- Inspeccionar e identificarComprueba los neumáticos, las presiones, la suspensión, la altura de la carrocería y la carga, y después selecciona el vehículo, el año y la especificación exactos.
- Monta las pinzas y las dianasCentra las garras y las dianas sobre las superficies limpias de las ruedas y mantén todas las dianas visibles para las cámaras.

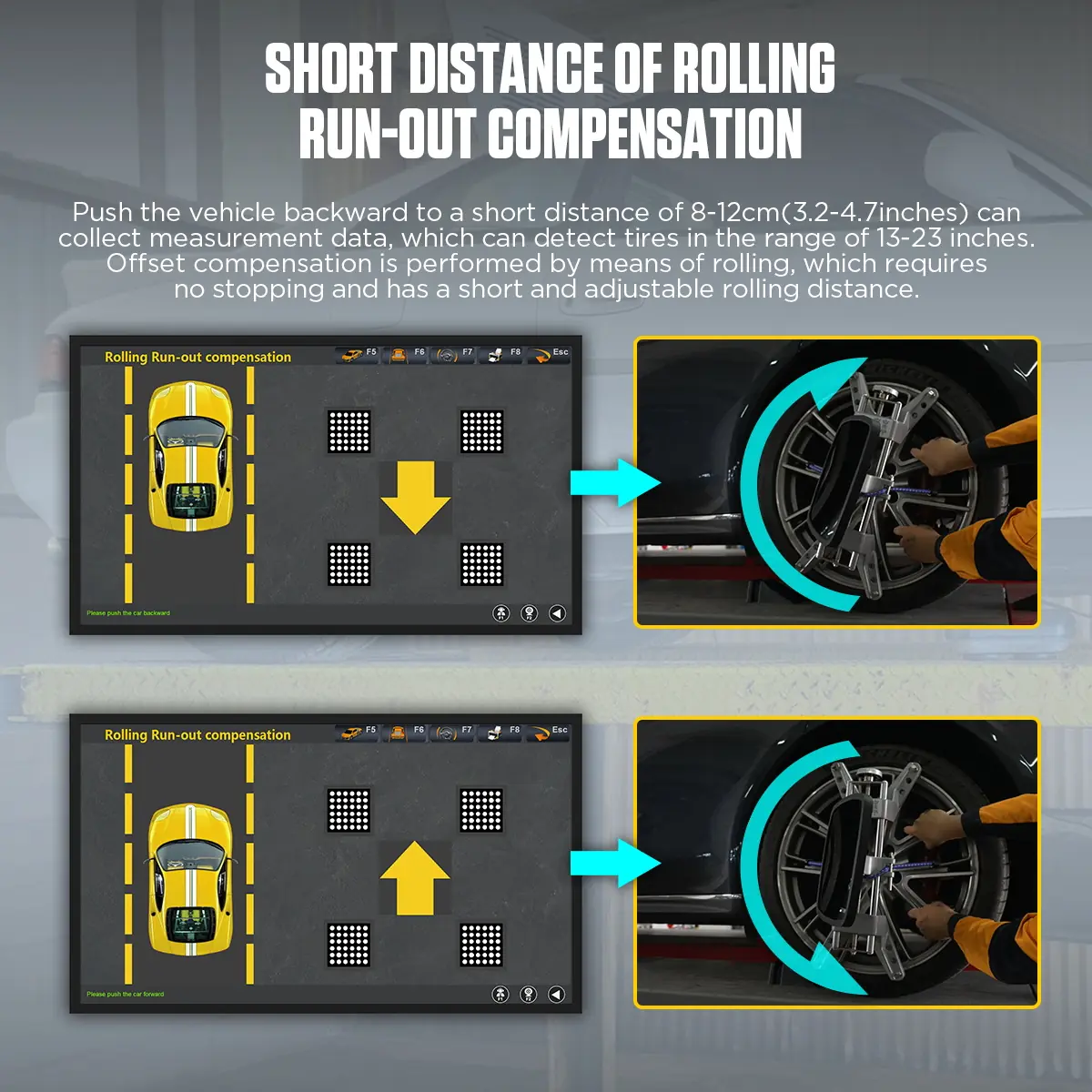

- CompensarHaz rodar el vehículo para completar la compensación del alabeo antes de utilizar las lecturas.
- Mide y ajustaLee los ángulos correspondientes, empieza por el eje trasero para establecer la línea de empuje y, a continuación, ajusta el delantero.
- Volver a medir e informarRepite la medición, comprueba la posición del volante y guarda o imprime el informe.
Configuración, medición y solución de problemas: Manual de usuario XC505 (PDF)
Conviene saber
Precaución
- Requiere un puesto de trabajo estable y nivelado con un elevador que cumpla los requisitos; el software no puede compensar una superficie inadecuada. Confirma el espacio del taller y las dimensiones de instalación antes de realizar el pedido.
- La calibración de SAS, EPAS o ADAS tras la alineación requiere equipos adicionales.
- Sin impresora integrada; para imprimir es necesario configurar una impresora externa.
- Para ruedas de 24 pulgadas, confirma la compatibilidad de las garras con las llantas antes de realizar el pedido.
Cuidado
- Comprueba el contacto de las garras, el estado de las dianas y el montaje antes de cada medición.
- Sigue los requisitos de verificación o calibración tras la instalación, el traslado, un impacto o una reparación.
Preguntas frecuentes
¿Importa el orden de ajuste?
Sí. Empieza por la parte trasera para establecer el eje central geométrico y la línea de empuje, y después pasa a la parte delantera. Un empuje incorrecto afecta a las demás mediciones.
¿Qué debo comprobar si el ordenador no arranca?
Comprueba la alimentación del ordenador, confirma que los botones de encendido de la unidad central y del monitor estén pulsados, comprueba si parpadea algún LED indicador y revisa el brillo y el contraste del monitor.
¿Qué debo comprobar si la impresora no funciona?
Comprueba la alimentación de la impresora, su cable de señal al ordenador y el modo de conexión, después el controlador y los ajustes de la impresora y, por último, si el ordenador tiene algún virus o problema de software.
¿Qué debo comprobar si el ratón o el teclado no funcionan?
Comprueba su conexión al ordenador, su compatibilidad con este y si el propio dispositivo está averiado.
