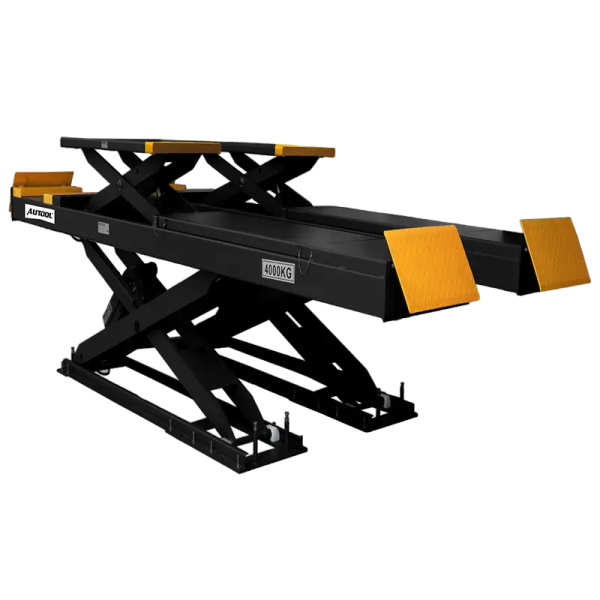

Elevador de doble tijera con plataforma auxiliar para puestos de alineación
El ATL-4SH combina un elevador principal de tijera con una estructura de elevación auxiliar para la alineación de las cuatro ruedas, el mantenimiento del chasis y las reparaciones generales. La sincronización hidráulica mantiene estables las plataformas, con el respaldo de bloqueos hidráulicos y dispositivos de seguridad dobles. Requiere una base de hormigón que cumpla los requisitos, la versión de alimentación eléctrica adecuada y un suministro de aire comprimido.
- Elevador principal de 4.000 kg
- Altura de elevación principal de 1 850 mm
- Altura del elevador auxiliar de 500 mm
- Circuito de control de 24 V
Características principales
-
Sincronización hidráulica principal y auxiliar
La sincronización hidráulica ayuda a mantener estables las plataformas principal y auxiliar durante el funcionamiento.
-
Cilindros de precisión
Cilindros torneados por CNC con camisas bruñidas por rodillos para obtener concentricidad, acabado superficial y precisión de elevación.
-
Juntas, válvulas y protección contra estallidos
Juntas japonesas e italianas, válvulas de bola italianas y un sistema de protección contra roturas hidráulicas que ayuda a reducir el riesgo si falla una manguera de aceite o el circuito hidráulico.
-
Bastidor en X de acero cortado por láser
Corte por láser y CNC para obtener dimensiones precisas y bordes lisos, con acabado mediante granallado y recubrimiento por pulverización a alta temperatura para resistir la corrosión.
-
Bloqueos y descenso controlado
Los bloqueos hidráulicos y un bloqueo de seguridad de triple diente sin soldaduras sujetan las plataformas; los bloqueos se liberan automáticamente durante el descenso.
-
Pivotes resistentes al desgaste
Todos los puntos de articulación incorporan cojinetes resistentes al desgaste, con patines de alto peso molecular resistentes al desgaste.
Más especificaciones
| Longitud de la plataforma principal | 4500 mm |
|---|---|
| Longitud de plataforma auxiliar | 1480–1680 mm |
| Plataforma de elevación secundaria retráctil | Opcional |
| Detección de nivel por infrarrojos y protección de los pies | Opcional |
Cómo usarlo
- Comprueba la idoneidad del lugarComprueba el plano de instalación, la resistencia y el espesor del hormigón, los anclajes, el espacio libre hasta el techo y las puertas, el suministro eléctrico y de aire y el espacio de acceso.
- Inspecciona antes de usarComprueba los anclajes, las plataformas, las mangueras, los cilindros, los bloqueos y los componentes de sincronización antes de cargar un vehículo.
- Posicionar el vehículoCéntralo sobre las plataformas y mantén las puertas, los neumáticos y la carrocería alejados de las piezas móviles.
- Establece los puntos de captaciónUtiliza los puntos de elevación aprobados por el fabricante del vehículo para ajustarte a la distancia entre ejes y a la distribución de la carga.
- Eleva y comprueba la estabilidadEleva solo lo suficiente para soportar la carga, detente y comprueba los puntos de contacto y el equilibrio; después, continúa observando ambos lados.
- Activar y verificar los bloqueosConfirma que los bloqueos estén totalmente acoplados de manera uniforme antes de que alguien trabaje debajo del vehículo.
- Despeja y bajaRetira las herramientas y aleja a las personas, baja el elevador mediante el descenso controlado y revísalo una vez que el vehículo haya salido.
Conviene saber
Precaución
- La capacidad del elevador auxiliar es independiente de la del elevador principal y no se suma a ella.
- Instala y ancla el elevador únicamente sobre la cimentación de hormigón especificada y conforme a la distribución indicada; obtén el plano de instalación antes de iniciar los trabajos de preparación del emplazamiento.
- Confirma la versión de alimentación eléctrica necesaria antes de realizar el pedido. Las plataformas y los dispositivos de protección opcionales solo se incluyen si forman parte de la configuración solicitada.
Cuidado
- Deja de utilizar el equipo si las mangueras, los cilindros, las juntas, los anclajes o el sistema de sincronización presentan daños, fugas o movimientos anómalos.
