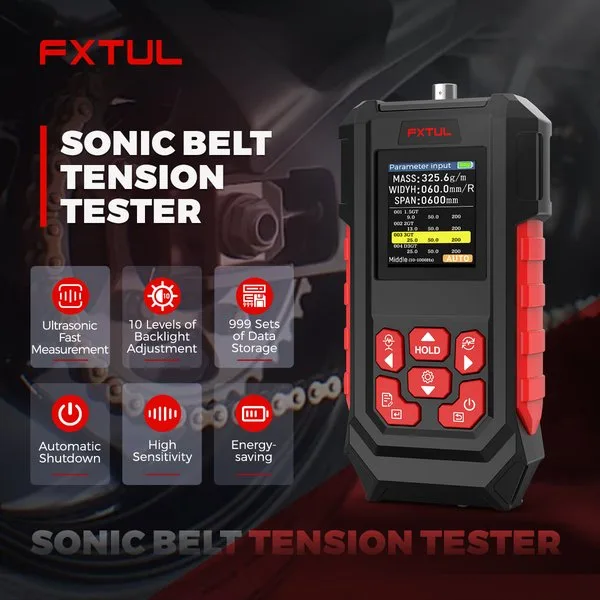

Testeur acoustique de tension sans contact pour courroies de distribution, trapézoïdales et striées
Ce testeur FXTUL détermine la tension de la courroie à partir du son émis par un brin en vibration, sans toucher la courroie. Saisissez ou sélectionnez la masse unitaire, la largeur et la longueur du brin de la courroie, faites vibrer le brin, et l’appareil affiche la fréquence et la tension calculée.
- 10–5000 Hz
- Jeux de courroies personnalisés 999
- Écran couleur TFT
- 4 × piles AAA
Caractéristiques principales
-
Mesure acoustique
Une courroie pincée entre deux poulies vibre à une fréquence déterminée par son type, sa masse, sa largeur et la longueur du brin libre. La sonde capte ce son et le convertit en tension de montage.
-
Base de données de courroies avec sélection rapide
Les caractéristiques des courroies courantes peuvent être sélectionnées directement. La masse, la largeur et la longueur du brin libre peuvent également être saisies pour une courroie particulière qui ne figure pas dans la liste.
-
Votre propre bibliothèque de courroies
Via USB Type-C, le tableau DATA.CSV peut être modifié dans Excel pour enregistrer jusqu’à 999 courroies définies par l’utilisateur.
-
Mode unique ou continu
Le mode manuel effectue une mesure à chaque pression. Le mode AUTO poursuit les mesures jusqu’à ce que la fonction Hold fige le dernier résultat.
-
Filtrage du bruit selon la plage
Choisissez la plage de fréquences adaptée à la courroie pour ignorer les sons situés en dehors de cette plage. Un graphique du spectre montre ce que la sonde capte.
-
Écran lisible
L’écran couleur TFT dispose de 10 niveaux de rétroéclairage, de plusieurs thèmes d’affichage et d’un indicateur de niveau de batterie.
Autres caractéristiques
| Saisie de la largeur de courroie | 0.1–999.9 mm (courroies de distribution et courroies plates) ; nombre de nervures pour les courroies striées |
|---|---|
| Saisie de la masse par unité de longueur | 0.1–999.9 g/m |
| Saisie de la portée | Jusqu’à 9999 mm |
| Étalonnage | Avec une source sonore de 1000Hz ; l’étalonnage d’usine peut être rétabli |
| Paramètres | Mode de mesure, sensibilité de la sonde, rétroéclairage, style d’affichage, langue |
| Nom d’entrée personnalisé | Jusqu’à 9 caractères |
Mode d’emploi
- Arrêtez la machineÉteignez la machine et assurez-vous que la courroie est arrêtée avant le test.
- Saisir la courroieSélectionnez une courroie prédéfinie ou saisissez sa masse linéique, sa largeur ou son nombre de nervures, ainsi que la longueur du brin. Cette longueur correspond à la distance entre les points de contact avec les poulies et peut être mesurée avec un mètre ruban.
- Choisissez la plageAppuyez sur la touche de fréquence pour choisir la plage adaptée à la courroie.
- MesurerAppuyez sur Mesure, maintenez la sonde près du brin de courroie sans le toucher et faites vibrer la courroie.
- Lecture et maintienLisez la fréquence et la tension ; en mode continu, appuyez sur Hold pour figer le résultat.
Instructions d’utilisation complètes : Manuel d’utilisation du testeur sonique de tension de courroie (PDF).
Bon à savoir
Attention
- L’enregistrement d’un tableau de données modifié remplace définitivement l’ancien. Si le format ne peut pas être lu après un redémarrage, le testeur le remplace par un tableau vide.
- Utilisez une méthode de saisie en anglais, respectez le format du modèle, conservez le nom du fichier, ne stockez aucun autre fichier sur l’appareil et ne débranchez jamais le câble USB pendant l’enregistrement.
- N’utilisez pas le testeur dans un endroit présentant un risque d’incendie ou d’explosion.
Entretien
- Copiez DATA.CSV sur votre ordinateur avant de le modifier.
- Si les mesures sont absentes ou instables, vérifiez les valeurs saisies, changez de plage de fréquences, remplacez les piles faibles et effectuez le test dans un endroit plus calme.
- Ne tordez pas la sonde et ne pliez pas excessivement son flexible, et ne nettoyez pas le testeur avec des solvants tels que du diluant ou de l’essence.
- Retirez les piles si vous rangez le testeur pour une longue période.
