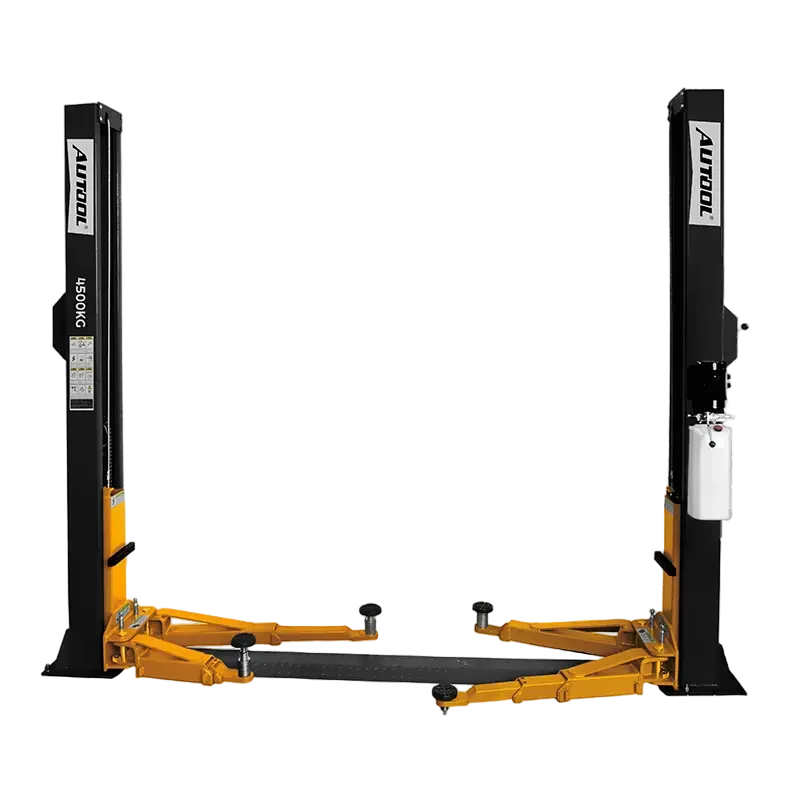

Pont élévateur à deux colonnes de 4.5 tonnes commandé d’un seul côté
Le pont élévateur à deux colonnes avec embase au sol ATL-4.5C convient aux ateliers à faible hauteur sous plafond. Les commandes situées d’un seul côté déverrouillent les deux colonnes, tandis que le système hydraulique à entraînement direct par deux vérins et l’équilibrage par câbles métalliques assurent leur synchronisation. Des fondations en béton conformes aux exigences et le plan d’installation du modèle sont nécessaires.
- Capacité nominale de 4 500 kg
- Double déverrouillage d’un seul côté
- Entraînement direct à deux vérins
- Synchronisation par câble d’acier
- Verrouillage des bras par engrenage
Caractéristiques principales
-
Entraînement direct à deux vérins
La poussée hydraulique directe fournit une puissance constante pour un levage fluide lors des réparations, de l’entretien et des inspections.
-
Équilibrage par câble métallique
Maintient les deux colonnes synchronisées et aide à empêcher le véhicule de s’incliner pendant la montée et la descente.
-
Verrouillage mécanique
Les verrouillages de bras à engrenages et le dispositif de sécurité mécanique à crochet contribuent à prévenir le glissement, même lorsque les patins s’usent avec le temps.
-
Structure en acier découpée au laser
Les colonnes et les principales pièces porteuses sont découpées dans de la tôle d’acier pour garantir des dimensions précises, des bords lisses et une structure stable.
-
Glissières et joints nécessitant peu d’entretien
Les patins en polymère résistants à l’usure réduisent le bruit et l’usure ; les joints critiques importés contribuent à prévenir les fuites d’huile.
-
Finition durable
Le sablage et la pulvérisation électrostatique à haute température améliorent l’adhérence du revêtement, la résistance à l’usure et la résistance à la corrosion.
Autres caractéristiques
| Structure | Colonnes et pièces porteuses en tôle d’acier découpée au laser |
|---|---|
| Traitement de surface | Sablage et pulvérisation électrostatique à haute température |
Mode d’emploi
- Vérifiez l’adéquation du siteVérifiez le plan du pont élévateur, la résistance et l’épaisseur du béton, les ancrages, les dégagements au plafond et aux portes, l’alimentation électrique et l’espace d’accès.
- Inspectez avant utilisationVérifiez les ancrages, les colonnes, les bras, les patins, les flexibles, les câbles, les vérins, les dispositifs de verrouillage et les éléments de synchronisation.
- Positionner le véhiculeCentrez le véhicule et veillez à maintenir les portes, les pneus et la carrosserie à l’écart des colonnes et des pièces mobiles.
- Réglez les points de levageUtilisez les points de levage approuvés par le constructeur du véhicule et adaptez la position des bras et des patins à l’empattement et à la charge.
- Levez et vérifiezSoulevez juste assez pour prendre la charge, arrêtez-vous et vérifiez les points de contact et l’équilibre, puis poursuivez en surveillant les deux côtés.
- Engagez les verrousAbaissez le pont sur les verrous mécaniques et vérifiez qu’ils sont engagés des deux côtés avant toute intervention en dessous.
- Dégagez et abaissezRetirez les outils et éloignez les personnes, déverrouillez les dispositifs de sécurité selon la procédure prévue et effectuez une descente contrôlée.
Bon à savoir
Attention
- Installez et ancrez l’équipement uniquement sur les fondations en béton spécifiées et selon l’implantation prévue ; procurez-vous le plan d’installation du modèle avant de commencer les travaux sur site.
- Ne dépassez pas la charge nominale ; la capacité seule ne garantit pas l’adéquation à un véhicule ou à une répartition de charge donnés.
- Avant de commander, choisissez la version 380 V ou 220 V adaptée à l’alimentation électrique de votre atelier.
- Les protections infrarouges, des pieds, des bras ou autres protections en option ne sont présentes que si elles font partie de la configuration commandée.
- Cessez toute utilisation si les flexibles, vérins, câbles, joints ou ancrages présentent des dommages, des fuites ou des mouvements anormaux.
Entretien
- Si une norme régionale spécifique s’applique, demandez la déclaration et les documents correspondant précisément au modèle, à la tension et à la configuration concernés.
