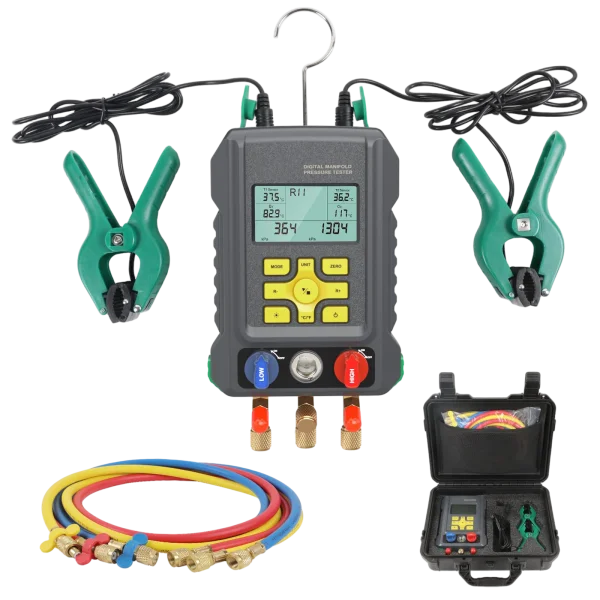

Mettez sous vide, testez l'étanchéité et chargez le réfrigérant avec un seul manifold numérique
Un collecteur numérique pour l’installation et l’entretien des climatiseurs, des réfrigérateurs et des chambres froides, avec une base de données de fluides frigorigènes fondée sur les données du NIST et enrichie des références R438A, R448A, R449A et R452A.
- -101 à 6000 kPa
- Température de -40 à 150°C
- Vannes à boisseau sphérique
- Orifices de 1/4 in

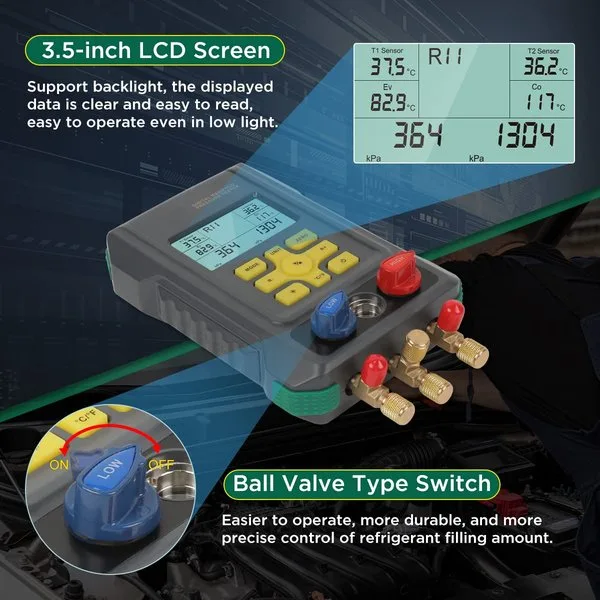

- Écran LCD rétroéclairé
Caractéristiques principales
-

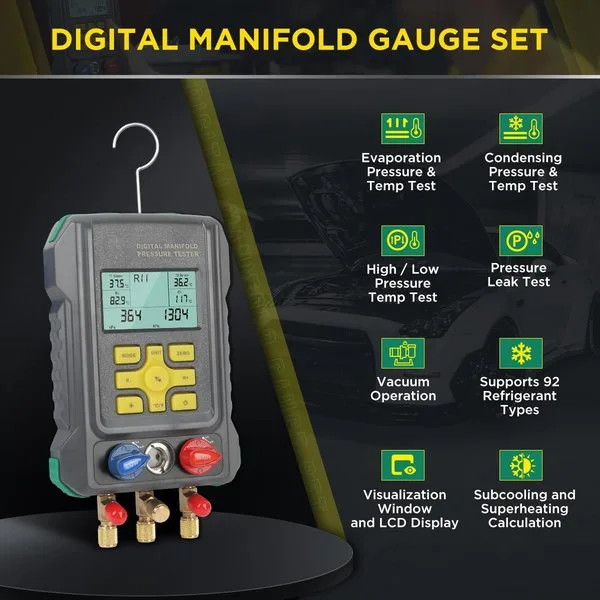

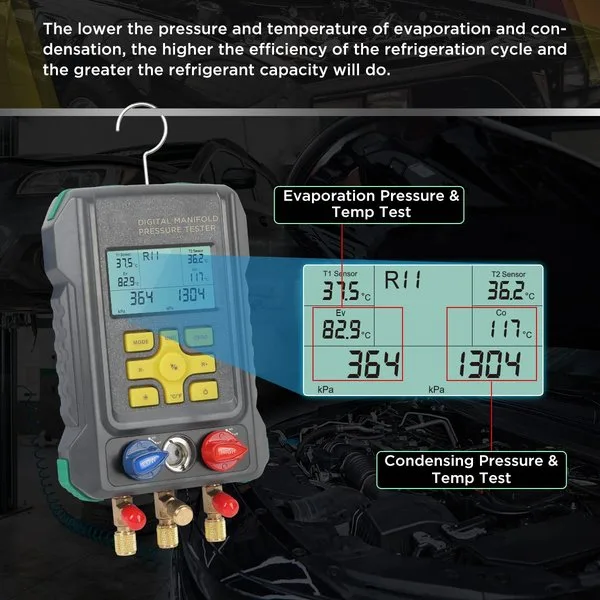

Double pression, double température

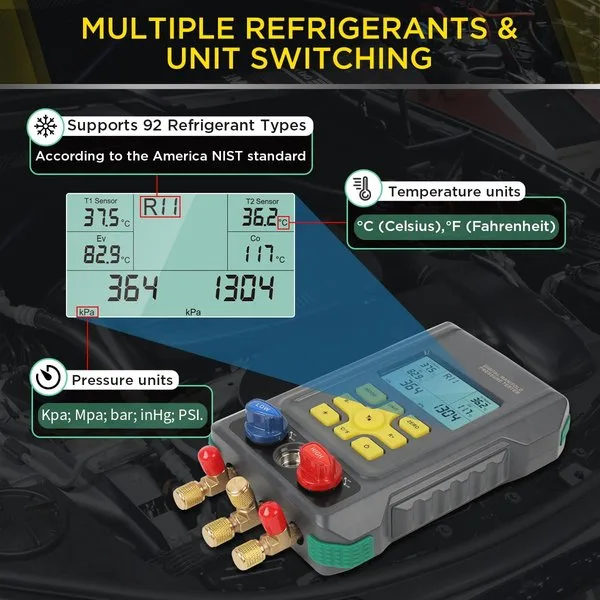

Mesure simultanément les pressions des deux côtés du système et les températures relevées par deux pinces, avec les unités kPa, MPa, bar, inHg, PSI et °C/°F au choix.
-

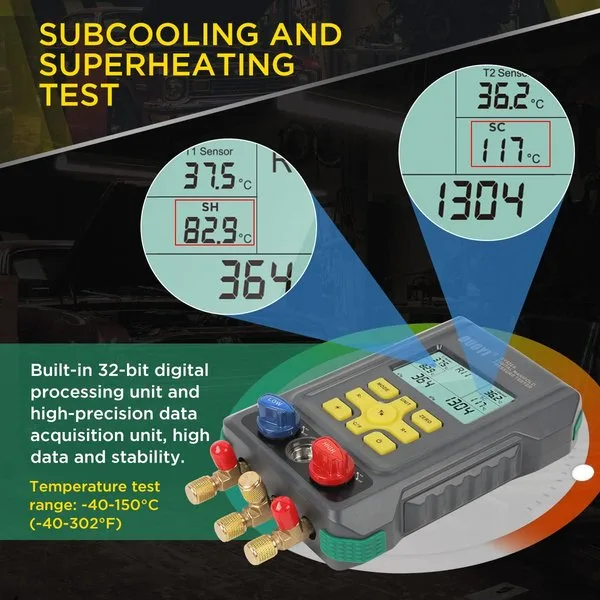

Sous-refroidissement et surchauffe
Un processeur 32 bits calcule le sous-refroidissement et la surchauffe pour une lecture directe pendant l’intervention.
-
Modes vide et fuite

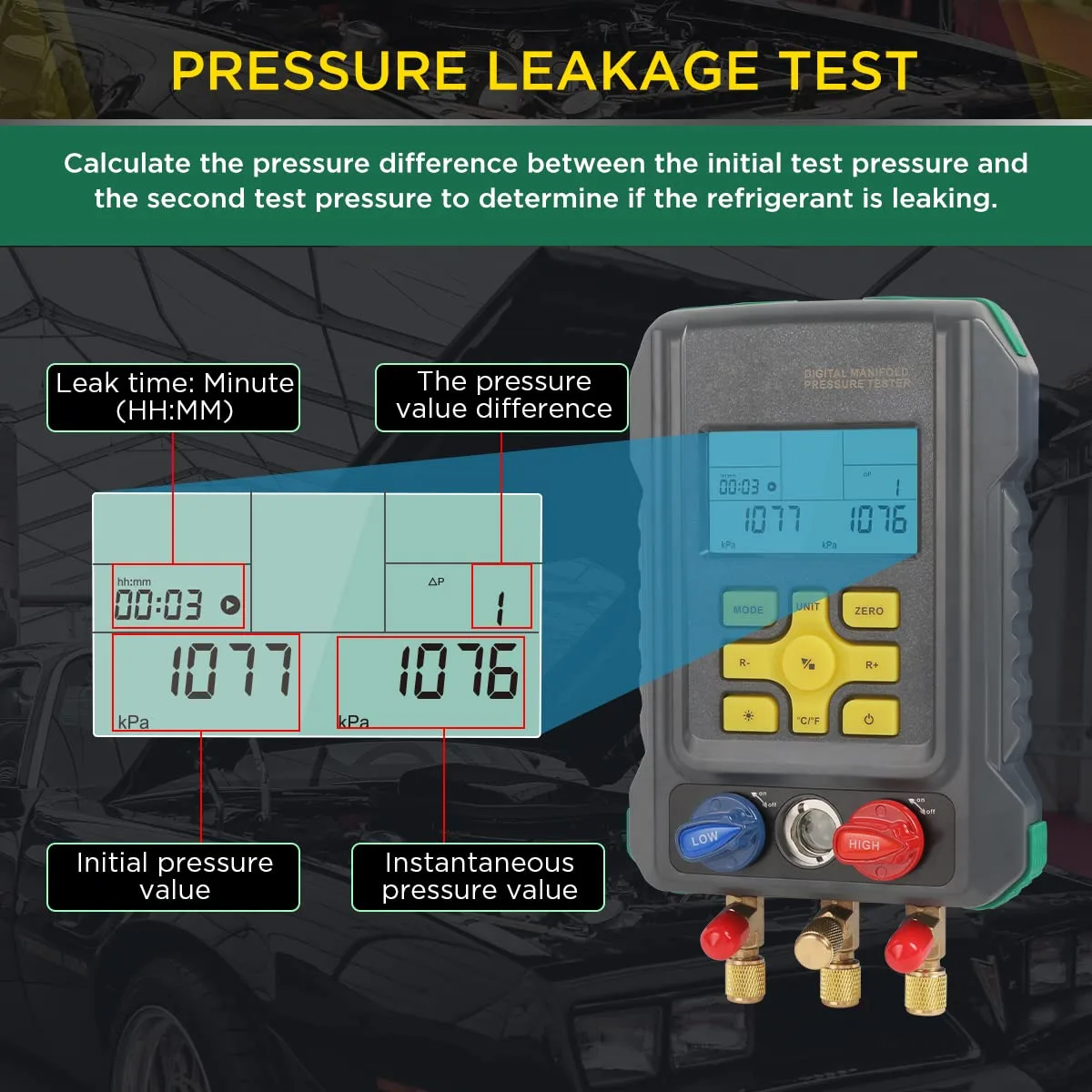

Affiche le pourcentage de vide pendant le tirage au vide, puis compare les pressions au fil du temps et enregistre la durée et le taux de fuite.
-

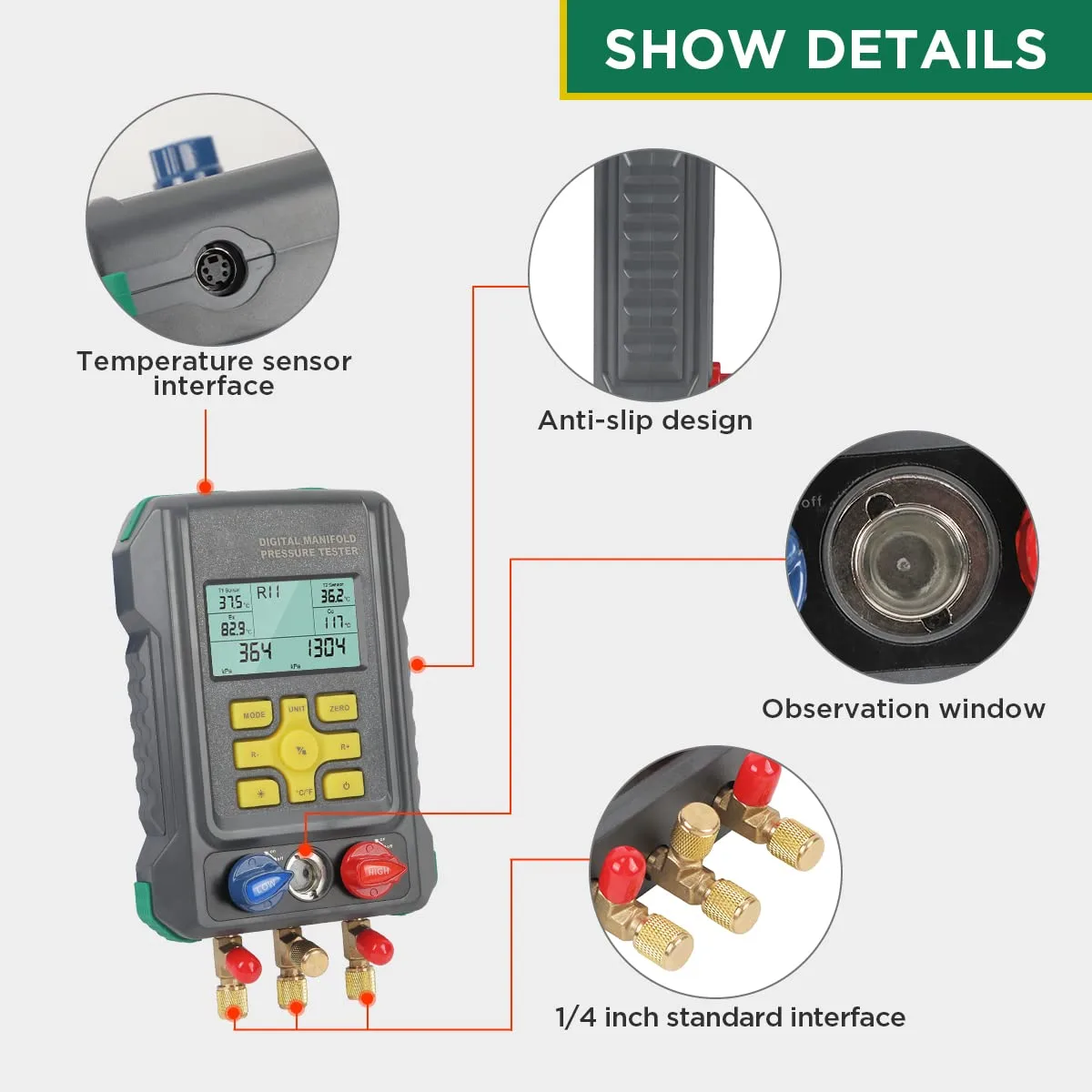

Hublot de contrôle
Permet d’observer le réfrigérant pendant la charge.
-
Commande de vanne à bille
Les vannes à boisseau sphérique offrent un contrôle plus précis et une durée de vie prolongée ; le boîtier antidérapant est doté d’un crochet de suspension.
Autres caractéristiques
| Affichage de la pression | 0–6000 kPa, résolution de 1 kPa (aucune valeur négative en mode pression) |
|---|---|
| Précision de pression | ±0.5% FS + 5 points |
| Limite de surcharge | 10000 kPa (10 MPa / 100 bar) |
| Plage de vide | -101 à 0 kPa, résolution de 1 kPa |
| Résolution de température | 0.1°C en dessous de 100°C ; 1°C de 100 à 150°C |
| Précision de température | ±0.5°C + 2 points (±0.9°F + 2 points) |
| Alimentation | 4 × 1.5V AA (LR6) |
Mode d’emploi
- Préparez la mise sous videFermez les vannes rouge et bleue, allumez l’appareil et sélectionnez le mode vide ; si des chiffres parasites s’affichent, maintenez le bouton de remise à zéro enfoncé jusqu’à ce que les valeurs reviennent à zéro.
- Raccorder et tirer au videRaccordez l’appareil au système dans le sens de circulation du fluide frigorigène, ouvrez les deux vannes et démarrez la pompe à vide.
- Fermez et vérifiez l’étanchéitéFermez les deux vannes, arrêtez la pompe et utilisez le mode de test d’étanchéité pour vérifier que le circuit maintient le vide.
- Sélectionnez le réfrigérantEn mode pression, choisissez le réfrigérant avec R+/R- et réglez les unités.
- Purgez les flexiblesOuvrez la vanne de la bouteille de réfrigérant et appuyez brièvement sur la valve de décharge pour évacuer l’air des flexibles.
- ChargeLe système étant à l’arrêt, ajoutez un peu de fluide frigorigène par la vanne rouge et refermez-la ; faites ensuite fonctionner le système et effectuez la charge par la vanne bleue.
- Débranchez en toute sécuritéFermez toutes les vannes et attendez que la pression du côté haute pression redescende à un niveau sûr avant de débrancher le flexible correspondant.
Les procédures de charge varient selon l’équipement et le fluide frigorigène ; suivez les exigences du fabricant de l’équipement.
Bon à savoir
Attention
- Les piles (4 × AA) ne sont pas incluses.
