Suivez le tirage au vide et vérifiez le maintien du vide sur les systèmes de climatisation et de réfrigération

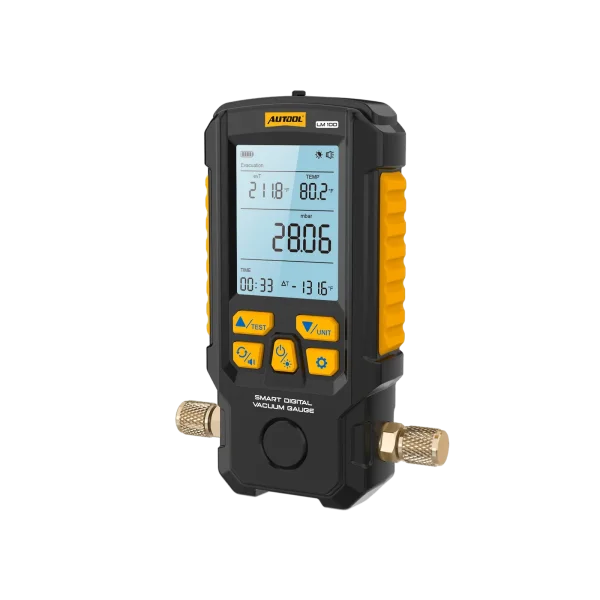

Le LM100 suit le niveau de vide pendant le tirage au vide et les variations de pression après l’isolement du circuit, avec des mesures de vide et de température dans sept unités sélectionnables. Il s’agit uniquement d’un vacuomètre, sans base de données de fluides frigorigènes ni vannes de charge de collecteur.
- Plage de vide 0–2000 mbar
- Précision ±0.2% FS
- Résolution de 0.1 mbar
- Écran rétroéclairé de 2.8 pouces
- Liaison de données LM130
Caractéristiques principales
-
Surveillance de la mise sous vide
Suivez l’évolution du vide pendant la mise sous vide du système au lieu de vous fier uniquement à la durée de fonctionnement de la pompe.
-
Test de maintien de pression
Observez l’évolution de la pression après avoir isolé le système afin de déterminer si son étanchéité nécessite des vérifications supplémentaires.
-
Sept unités sélectionnables
Passez de hPa à mbar, Torr, inHg, °C, °F et K avec un seul bouton.
-
Données synchronisées avec LM130
Un microprocesseur intégré et une interface de communication permettent de partager les données de mesure avec un AUTOOL LM130 distinct.
-
Boîtier adapté au travail sur le terrain
Plastique technique avec côtés en silicone antidérapant, corps de vanne en laiton et crochet rabattable pour une utilisation à la main ou en suspension.
Autres caractéristiques
| Pression de travail du flexible standard | 600 PSI |
|---|---|
| Pression limite du flexible standard | 3000 PSI (ne constitue pas une pression nominale de fonctionnement) |
Contenu du coffret
- Vacuomètre numérique intelligent LM100
- Câble de données/connexion
- Connecteur de valve en laiton
- Manuel d’utilisation
Mode d’emploi
- Confirmez les limites du testVérifiez les caractéristiques nominales de l’équipement, la plage de mesure du LM100 et la pression de service nominale du flexible avant le raccordement.
- Branchez et sélectionnez les unitésUtilisez un flexible aux caractéristiques adaptées, suspendez le vacuomètre à son crochet si nécessaire et choisissez l’unité requise par la procédure.
- Surveillez l’évacuationEffectuez la procédure de mise sous vide approuvée et suivez l’évolution du vide en temps réel jusqu’à atteindre la valeur prescrite par la procédure d’entretien.
- Isolez et observezFermez le circuit, utilisez le mode de maintien de pression et observez l’évolution pendant la durée d’essai spécifiée.
- Interprétez et assurez le suiviSi la pression varie, inspectez les raccords et localisez la fuite à l’aide d’une méthode approuvée avant de procéder à la recharge.
Configuration, sélection des unités, transfert de données LM130 et dépannage : Manuel d’utilisation LM100 (PDF).
Bon à savoir
Attention
- Restez dans la plage de mesure pendant l’utilisation ; la limite de 10 MPa n’est pas une pression de fonctionnement à atteindre. Respectez la plus faible des pressions de service admissibles du système, du manomètre et du flexible.
- L’identification du fluide frigorigène, la recharge et la localisation des fuites nécessitent d’autres outils d’entretien.
- N’utilisez pas et ne stockez pas le manomètre dans des lieux soumis à une forte chaleur, à une forte humidité ou à des champs électromagnétiques intenses, ni dans des zones présentant un risque d’incendie ou d’explosion, et ne modifiez pas ses circuits.
Entretien
- Portez des équipements de protection adaptés et travaillez dans un endroit bien ventilé lorsque vous intervenez sur des circuits de réfrigérant sous pression.
- Utilisez le même raccordement, les mêmes unités, la même durée de stabilisation et les mêmes conditions pour comparer des tests répétés.
FAQ
Le LM100 prend-il en charge un mode réfrigérant ?
Non. Il ne dispose ni d’une base de données de fluides frigorigènes ni de vannes de collecteur haute et basse pression ; choisissez un collecteur numérique tel que le LM120, le LM150 ou le LM160 si vous avez besoin de ces fonctions.
Peut-il localiser une fuite ?
Une variation de pression indique que des vérifications supplémentaires sont nécessaires. Vérifiez le montage, puis localisez la fuite à l’aide d’une méthode approuvée.
Que signifie une lecture isolée qui varie ?
Cela peut indiquer un problème de raccordement, de flexible ou d’étanchéité du système. Vérifiez à nouveau le montage et utilisez une méthode approuvée pour en trouver la cause.
