Elektrische metingen en warmtebeelden met één meter

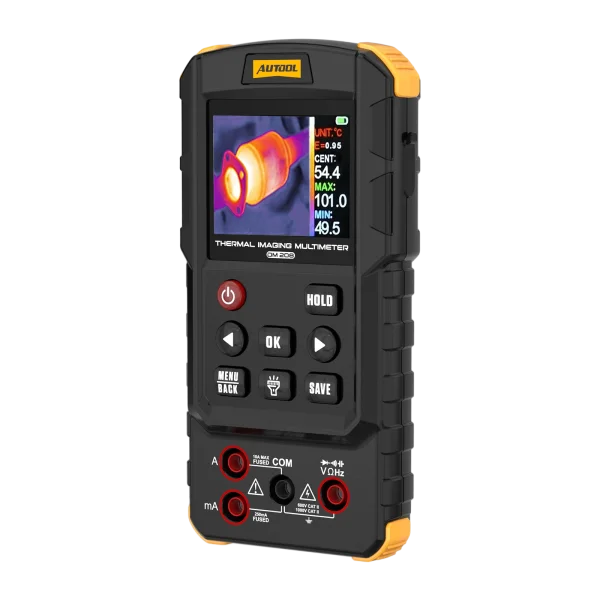

De DM208 combineert een True RMS-multimeter voor voertuigen met een warmtebeeldcamera van 32 × 32, zodat een op het scherm gevonden hete connector of component tijdens dezelfde inspectie ook elektrisch kan worden gecontroleerd. Beelden en meetwaarden kunnen worden opgeslagen en via Type-C naar een PC worden overgezet.
- True RMS
- Thermische matrix van 32 × 32
- -20 tot 550 °C
- 25.000 counts
- Fusie van zichtbaar licht + IR
Belangrijkste kenmerken
-
Multimeter en warmtebeeldcamera
Schakel tussen meetfuncties en thermische inspectie, of gebruik beide samen tijdens één inspectie.
-
Automatische puntvolging
Het infraroodbeeld wordt weergegeven met 7 beelden per seconde en volgt de temperaturen van het warmste en koudste punt en het middelpunt.
-
Fusie van twee lichtbronnen
Combineer de zichtbare en infraroodbeelden, met vier kleurenpaletten en instelbare emissiviteit.
-
Kleurendisplay met curves
Het scherm van 2.4 inch toont meetwaarden en golfvormcurven.
-
Opslaan en bekijken
Sla warmtebeelden en meetwaarden met één druk op de knop op en bekijk ze op het apparaat of bekijk en analyseer ze op een PC.
Inhoud van de doos
- DM208-multimeter met warmtebeeldfunctie
- Meetsnoeren
- Type-C-kabel
- Draagkoffer
- Gebruikershandleiding
Gebruiksaanwijzing
- Bepaal de metingGebruik het bedradingsschema om het verwachte signaal, het referentiepunt en de veilige meetmodus te bepalen.
- Controleer meetsnoeren en nominale waardenControleer vóór het aansluiten of de nominale waarden van de aansluiting, zekering, meetsnoeren en meetpennen geschikt zijn voor de uit te voeren taak.
- Selecteer de modusKies de functie en begin met een veilig meetbereik.
- Meet het circuitSluit aan op het juiste referentiepunt en meetpunt zonder aansluitingen te overbruggen.
- Noteer en controleerSla de meetwaarde en de bedrijfstoestand op en vergelijk deze vervolgens met de voertuigspecificatie.
Instructies voor meten en warmtebeeldvorming: DM208-gebruikershandleiding (PDF).
Goed om te weten
Let op
- Gebruik uitsluitend de modi, aansluitingen, meetpennen en omstandigheden die in de handleiding staan; de opgegeven spanningslimiet of CAT-classificatie geldt niet voor werkzaamheden aan hoogspanningssystemen van EV's als die werkzaamheden niet in de handleiding worden genoemd.
Onderhoud
- Een warme plek alleen bewijst geen defect. Belasting, oppervlak, afstand, reflectie en emissiviteit beïnvloeden allemaal het beeld, dus controleer dit met elektrische metingen.
