Analyse van EV-accupakketten met J2534-diagnose en online ECU-programmering
De MaxiSys MS909EV combineert een tablet van 9.7 inch en de MaxiFlash J2534 VCI met de EV Diagnostics Upgrade Kit voor offline analyse van hoogspanningsaccupakketten, diagnose van alle systemen, 40+ servicefuncties en online ECU-programmering bij specifieke BMW- en Benz-modellen.
- EVDiag Box inbegrepen
- J2534 VCI met CAN FD / DoIP
- 40+ servicefuncties
- Topologie in kaart brengen 2.0
- 1 jaar updates
Belangrijkste kenmerken
-
Offline diagnose van accupakketten
De EVDiag Box wordt aangesloten op de tractieaccu van voertuigen met nieuwe energietechnologie om SOC/SOH, spanning, stroom, spanningsverschillen in het accupakket, temperatuur en de status van het accupakket te controleren; voertuigspecifieke adapters zijn inbegrepen.
-
Analyse van EV-hoogspanningssystemen
Lees en wis foutcodes en bekijk livegegevens van het hoogspanningssysteem.
-
Topologie in kaart brengen 2.0
Een overzicht met kleurcodering toont elk systeem en de communicatiestructuur tussen ECU-modules om storingen te helpen lokaliseren.
-
40+ servicefuncties
Waaronder EPB, olieservicereset, DPF, SAS, TPMS, IMMO-sleutels, BMS, injectoren, gasklep, wielophanging en remontluchting.
-
ECU-codering en online programmering
Vervang bestaande ECU-software of firmware en programmeer nieuwe ECU's bij specifieke BMW- en Benz-modellen om softwaregerelateerde problemen met het rijgedrag te verhelpen.
-

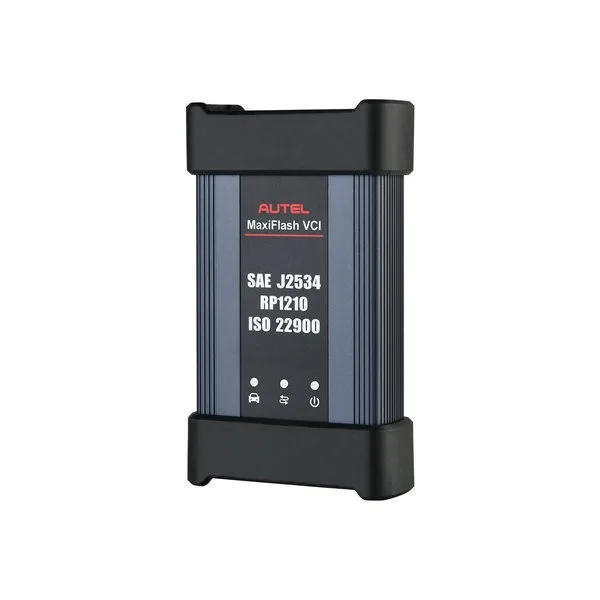

Bijgewerkte J2534 VCI
Ondersteunt de protocollen D-PDU, RP1210, CAN FD, J2534 en DoIP. De MS909EV is een upgrade van de MS909, MK908P, Elite en Elite II.
-
Werkplaatsgegevensbeheer
Data Manager in de cloud bewaart klant- en voertuiggegevens, diagnosetestergegevens en notities van monteurs; via Data Logging-sessies kom je rechtstreeks in contact met Autel Support om diagnosefouten op te lossen.
Meer specificaties
| Connectiviteit | Dubbele Wi-Fi 802.11 a/b/g/n/ac 2×2 MIMO, Bluetooth 2.1 + EDR, GPS, USB 2.0 (twee Type A-hostaansluitingen, één mini-apparaataansluiting), HDMI 2.0, SD-kaart tot 256 GB |
|---|---|
| Camera’s | Achtercamera 16 MP met autofocus en verlichting; voorcamera 5.0 MP |
| Sensoren | Zwaartekrachtversnellingsmeter, omgevingslichtsensor |
| Audio | Microfoon, één luidspreker, 3-bands 3.5 mm headsetaansluiting |
| Opladen | 12 V AC/DC-voeding, tussen 0 en 45 °C; 12 V/3 A adapter |
| Bedrijfstemperatuur | 0 tot 50 °C (32 tot 122 °F) |
| Opslagtemperatuur | -20 tot 60 °C (-4 tot 140 °F) |
| Protocollen | DoIP, PLC J2497, ISO 15765, SAE J1939, ISO 14229 UDS, SAE J2411 enkeldraads CAN (GMLAN), SAE J2819 (TP20), TP16, ISO 9141, ISO 14230, SAE J2610 (Chrysler SCI), UART Echo Byte, SAE J2809 (Honda Diag-H), SAE J2740 (GM ALDL), SAE J1567 (CCD-bus), Ford UBP, Nissan DDL UART met kloksignaal, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE J1850 PWM (Ford SCP), SAE J1850 VPW (GM Class 2) |
Inhoud van de doos
- 1×MS909-hoofdeenheid
- 1×EV-diagnose-uitbreidingsset
- 1×MaxiFlash VCI
- 1×Hoofdkabel V2.0
- 1×USB 2.0-kabel V2
- 1×AC/DC-adapter (12 V)
- 1×Sigarettenaanstekerkabel
- 2×Zekeringen voor verlichting, 6×30 mm
- 1×Kabel met klemmen
- 1×Beknopte handleiding
- 1×Paklijst
- 1×Zachte doek
- 1×Draagkoffer
