Reinig en vergelijk zes benzine-injectoren naast elkaar

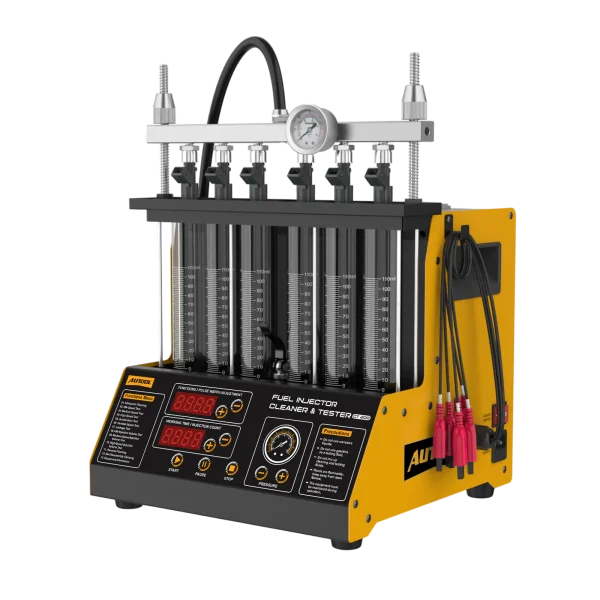

De AUTOOL CT200 reinigt standaard benzine-injectoren van 12 V ultrasoon en stuurt vervolgens maximaal zes injectoren tegelijk aan op een rail met achtergrondverlichting, zodat je het sproeibeeld, de lekkage en het opgevangen volume bij gelijke lagedrukinstellingen kunt vergelijken. Het apparaat test geen GDI-hogedrukinjectoren of dieselinjectoren.
- 6 injectoren tegelijk
- Reinigingsmodi: 3 + testmodi: 9
- Ultrasoontank van 1.700 mL
- Buizen van 110 mL met achtergrondverlichting
- Omgekeerd spoelen
Belangrijkste kenmerken
-
Testbank met zes posities
Met de maatbuizen kun je het sproeibeeld en het opgevangen volume van een complete set van zes injectoren naast elkaar vergelijken.
-
Gesimuleerde bedrijfsomstandigheden
De testmodi omvatten stationair, middelhoog toerental, hoog toerental, acceleratie, variabel toerental, lekkage, sproeibeeld en volume.
-
Reproduceerbare drukinstellingen
Met de elektronische drukregeling kun je een instelling vastleggen en na de reiniging opnieuw gebruiken voor een hertest onder dezelfde omstandigheden.
-
Digitale parameterweergave
Het paneel toont de geselecteerde functie, pulsbreedte, testduur en het aantal inspuitingen.
-
Omgekeerd spoelen
Helpt met de juiste adapter verontreinigingen te verwijderen uit compatibele injectoren met brandstoftoevoer aan de bovenkant.
-
Aftappen en terugwinnen
Een terugwinningsklep en aftapfunctie voeren na de procedure vloeistof af of winnen deze terug.
Modelvergelijking
| CT150 | CT160 | CT200 | |
|---|---|---|---|
| Injectorposities | 4 | 4 | 6 |
| Reinigingstank | 1,000 mL | 2,000 mL | 1,700 mL |
| Verwarming van reinigingsvloeistof | Nee | Ja (45 °C) | Nee |
| Adaptertypen | 3 | 5 | 3 |
| Volume van de reageerbuis | 110 mL | 100 mL | 110 mL |
Inhoud van de doos
- CT200-hoofdeenheid
- Brandstofrail met manometer
- Voedingskabel en injectorsignaaldraden
- Injectoradapters, afsluitpluggen voor ongebruikte posities, afdichtingen, O-ringen en vergrendelstangen
- Trechter, tankdeksel, ventiel en bijbehorende aansluitstukken
- Gebruikershandleiding
Gebruiksaanwijzing
- Identificeer en registreer een uitgangswaardeControleer elk onderdeelnummer, de vereiste spanning van 12 V en de passing van de adapter, label de posities en leg de beginresultaten vast.
- Reinig de buitenkant voorafVerwijder los vuil met een geschikt reinigingsmiddel voordat je de onderdelen in de ultrasoontank plaatst.
- Vullen en reinigenVoeg goedgekeurde ultrasone reinigingsvloeistof toe, sluit de pulskabels aan en voer de reinigingsprocedure uit.
- Monteer de injectorenMonteer de rail en maximaal zes injectoren, sluit ongebruikte posities af, controleer de afdichtingen en voeg testvloeistof toe.
- Voer de tests uitVoer de modi voor lekkage, sproeibeeld, volume en gesimuleerd toerental uit, evenals terugspoelen waar dit wordt ondersteund, en houd daarbij de druk in de gaten.
- Test opnieuw en win terugHerhaal met dezelfde instellingen, noteer het resultaat en tap de vloeistoffen af of win ze terug.
Reiniging, testmodi, drukregeling en probleemoplossing: CT200-gebruikershandleiding (PDF)
Goed om te weten
Let op
- Doe nooit reinigingsvloeistof in het testcircuit; deze kan interne onderdelen aantasten, rubber beschadigen en lekkages veroorzaken. Gebruik daar niet-corrosieve injectortestvloeistof.
- Laat de ultrasoontank niet droog draaien; voeg eerst de juiste vloeistof toe.
- Reinigingsvloeistof, testvloeistof en adapters voor reiniging op het voertuig worden alleen meegeleverd als ze uitdrukkelijk bij de pakketinhoud worden vermeld.
- Kies de uitvoering van 110 V of 220 V voor jouw regio, houd vloeistoffen uit de buurt van ontstekingsbronnen en ventileer de ruimte.
Onderhoud
- Sluit bij het testen van minder dan zes injectoren elke ongebruikte positie af; met vijf afsluitpluggen kun je één injector testen.
- Verhelp eventuele adapterlekkage of instabiele druk voordat je een laag of ongelijkmatig meetresultaat afleest.
FAQ
Welke testvloeistof moet ik gebruiken?
Professionele testvloeistof voor auto-injectoren, die kleurloos, geurloos en niet-corrosief is. Als deze lokaal niet verkrijgbaar is, kan tijdelijk medische alcohol van 75%+ worden gebruikt.
Kan de CT200 dieselinjectoren reinigen?
Het apparaat kan ze reinigen met een goedgekeurde, injectorspecifieke vloeistof en methode, maar kan geen dieselinjectoren testen.
Kan het injectordebiet certificeren?
Nee. Het ondersteunt visuele vergelijking en vergelijking van opgevangen volumes; de grenswaarden voor goedkeuring moeten uit de injectorspecificaties of de onderhoudsprocedure komen.
Kunnen injectoren zonder demontage worden gereinigd?
Alleen met optionele accessoires en een andere procedure dan bij testen op de testbank. Controleer eerst de set en de geschiktheid voor het voertuig.
