Hoofdtestkabel voor de FXTUL M7-motorfietsdiagnosetester
De hoofdtestkabel verbindt de FXTUL M7 met de diagnoseaansluiting van een motorfiets of met een merkspecifieke connector. Hij is uitsluitend ontworpen voor de M7.
- Voor FXTUL M7
- Kabel met drie uiteinden
- DC-voedingsaansluiting
- Vervangingsonderdeel
Belangrijkste kenmerken
-
Drie aansluitpunten

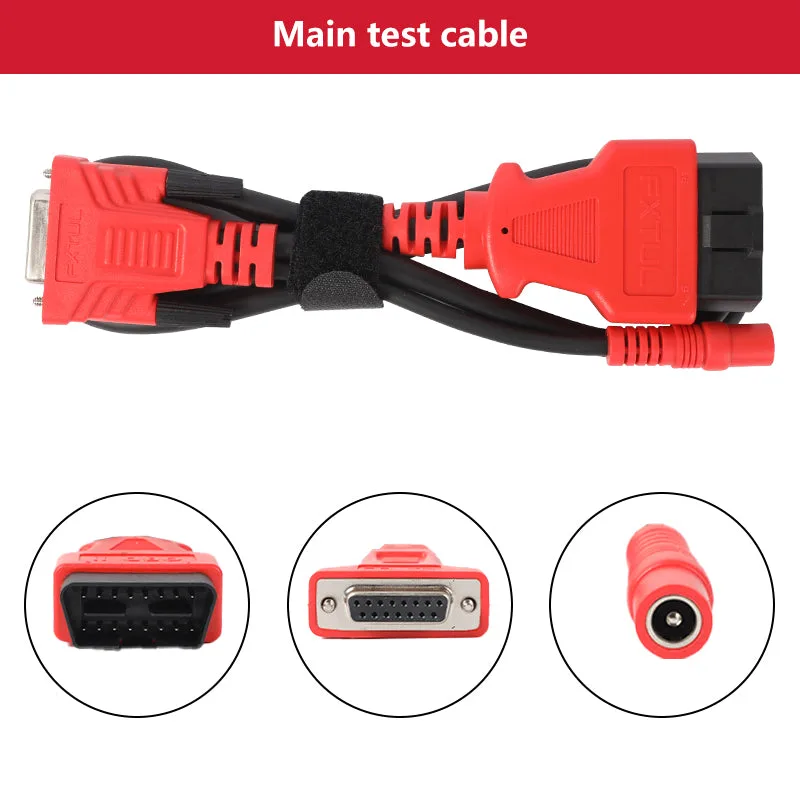

Een D-sub-stekker met duimschroeven voor de scannerzijde, een rode connector van het OBD-type voor de voertuigzijde en een ronde DC-voedingsaansluiting aan een korte kabel.
-
Veilige scanneraansluiting
Met de duimschroeven op de D-sub-stekker kun je de kabel vastzetten, zodat deze tijdens een test niet losraakt.
-
Voedingsingang voor speciale aansluitingen
Sommige speciale diagnoseaansluitingen leveren geen stroom; in dat geval schrijft de handleiding van de M7 voeding via de accuklem voor, waarvoor doorgaans de DC-aansluiting wordt gebruikt.
Inhoud van de doos
- FXTUL-hoofdtestkabel voor M7

Gebruiksaanwijzing
- Inspecteer de kabelControleer de kabel en alle drie de aansluitingen vóór gebruik op schade.
- Sluit de scanner aanSteek het D-sub-uiteinde in de M7 en draai de duimschroeven vast.
- Sluit de motorfiets aanSluit het uiteinde van het OBD-type aan op de aansluiting van de motorfiets of op de connector die past bij het merk en het type aansluiting.
- Voeg voeding toe indien nodigAls de aansluiting de M7 niet van stroom voorziet, sluit je de voeding aan via de accuklem zoals beschreven in de handleiding van de M7.
Volledige menuhandleiding: FXTUL M7-gebruikershandleiding (PDF)
Goed om te weten
Let op
- Past alleen op de FXTUL M7. Alleen de kabel wordt meegeleverd; de scanner, merkspecifieke stekkers en accuklem maken geen deel uit van dit artikel.
- Gebruik de kabel niet als de isolatie of een van de connectoren beschadigd is.
Onderhoud
- Verdraai de kabel niet en buig hem niet scherp; houd hem uit de buurt van hitte, olie, scherpe randen en bewegende delen.
- Gebruik de band om de kabel opgerold op te bergen.
