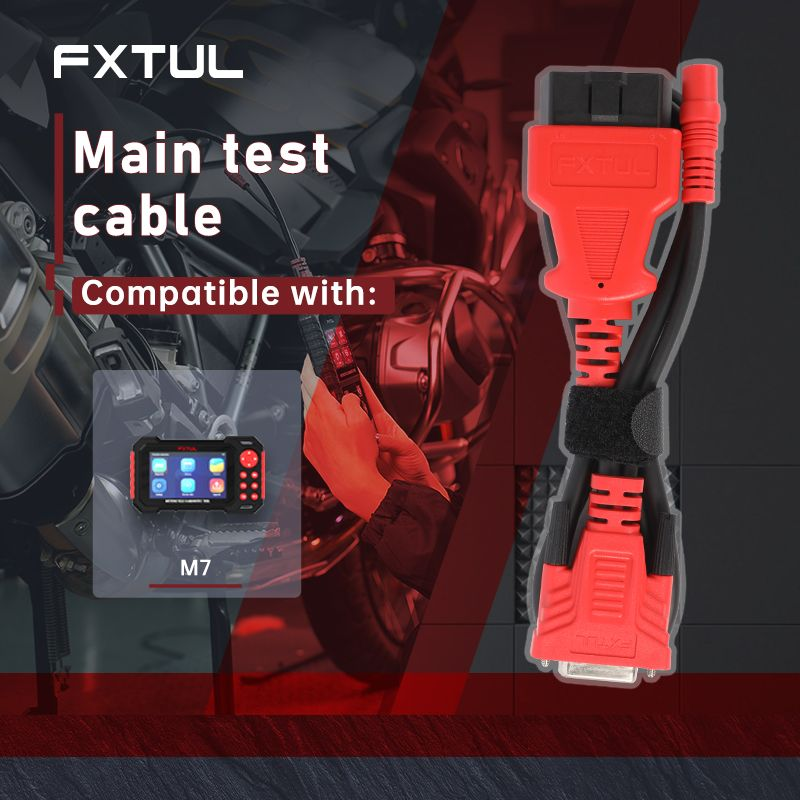

Hauptprüfkabel für den FXTUL M7-Motorrad-Scanner
Das Hauptprüfkabel verbindet das FXTUL M7 mit der Diagnosebuchse eines Motorrads oder einem markenspezifischen Anschluss. Es ist nur für das M7 ausgelegt.
- Für FXTUL M7
- Kabel mit drei Enden
- DC-Strombuchse
- Ersatzteil
Hauptmerkmale
-

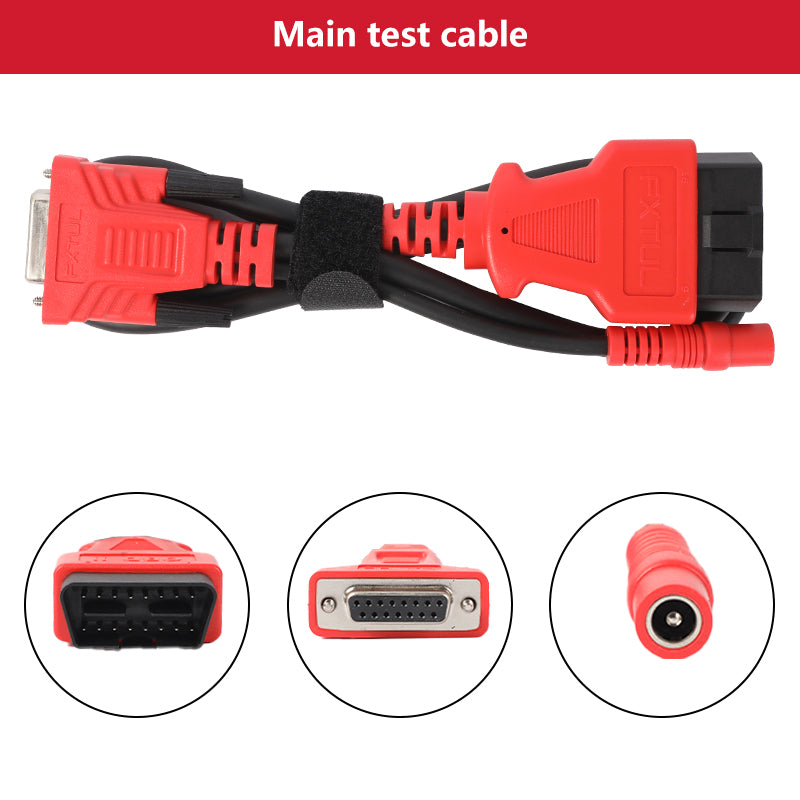

Drei Verbindungspunkte
Ein D-sub-Stecker mit Rändelschrauben auf der Scannerseite, ein roter OBD-artiger Anschluss auf der Fahrzeugseite und eine runde DC-Strombuchse an einer kurzen Leitung.
-
Sichere Diagnosegerätverbindung
Rändelschrauben am D-sub-Stecker ermöglichen eine sichere Befestigung des Kabels, damit es sich während einer Prüfung nicht löst.
-
Stromeingang für spezielle Diagnosebuchsen
Einige spezielle Diagnosebuchsen liefern keinen Strom; in diesem Fall sieht das M7-Handbuch die Versorgung über die Batterieklemme vor, wofür die DC-Buchse üblicherweise verwendet wird.
Lieferumfang
- FXTUL-Hauptprüfkabel für M7
Anwendung
- Kabel prüfenKabel und alle drei Stecker vor Gebrauch auf Schäden prüfen.
- Diagnosegerät anschließenD-Sub-Ende in M7 stecken und Rändelschrauben festziehen.
- Motorrad anschließenVerbinden Sie das Ende im OBD-Stil mit der Motorradbuchse oder mit dem Steckverbinder, der zur Marke und Anschlussbauform passt.
- Bei Bedarf Stromversorgung hinzufügenWenn die Buchse das M7 nicht mit Strom versorgt, die Versorgung über die Batterieklemme gemäß M7-Anleitung herstellen.
Vollständige Menüführung: FXTUL M7-Benutzerhandbuch (PDF)
Gut zu wissen
Achtung
- Passt nur zum FXTUL M7. Es ist nur das Kabel enthalten; Scanner, Markenstecker und Batterieklemme gehören nicht zu diesem Artikel.
- Verwenden Sie das Kabel nicht bei beschädigter Isolierung oder beschädigtem Stecker.
Pflege
- Das Kabel nicht verdrehen oder stark knicken; von Hitze, Öl, scharfen Kanten und beweglichen Teilen fernhalten.
- Das Kabel zur Aufbewahrung mit dem Band aufwickeln.
