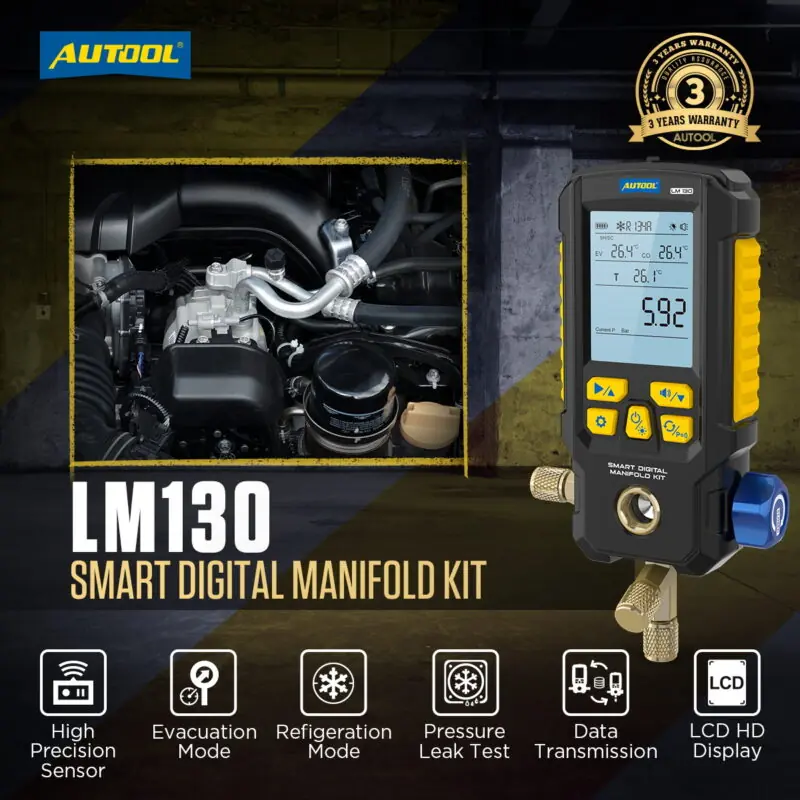

Live-Druck-, Vakuum- und Druckhalteprüfungen in einer digitalen Monteurhilfe

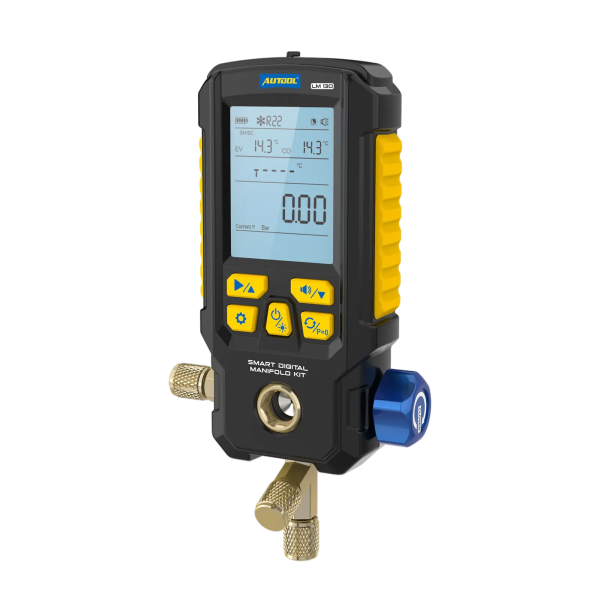

Die LM130 zeigt Live-Druck und Temperatur für sieben voreingestellte Kältemittel, verfolgt das Vakuum während der Evakuierung und überwacht die Druckhaltung, mit einem Schauglas zum Beobachten des Kältemittelflusses während des Befüllens. Sie identifiziert das Kältemittel nicht: Bestätigen Sie das Systemkältemittel, bevor Sie ein Profil auswählen.

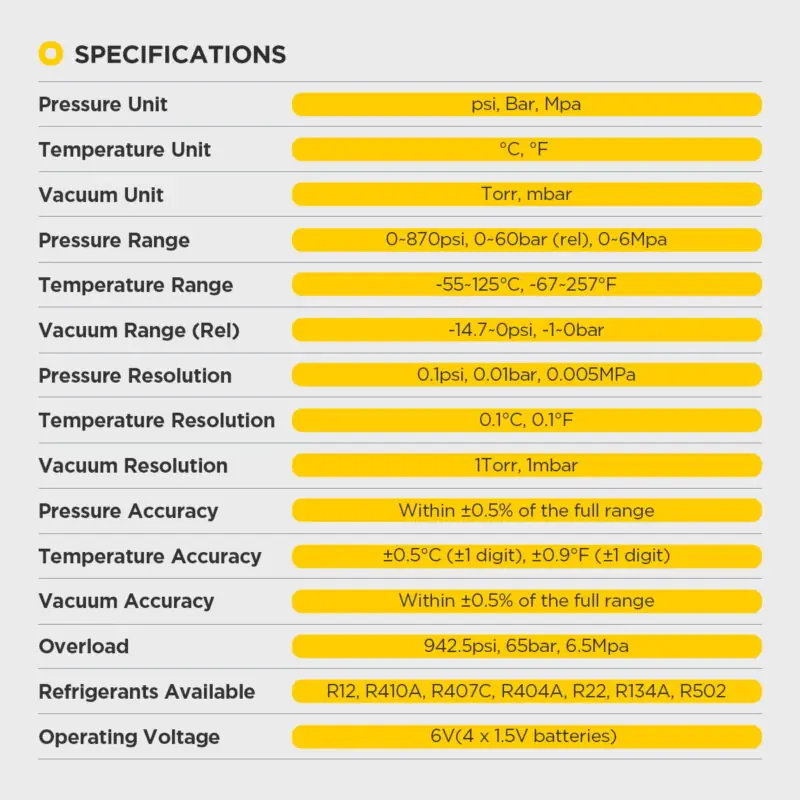

- 0–6 MPa Manometerdruck
- ±0.5% FS-Genauigkeit
- 7-Kältemittelprofile

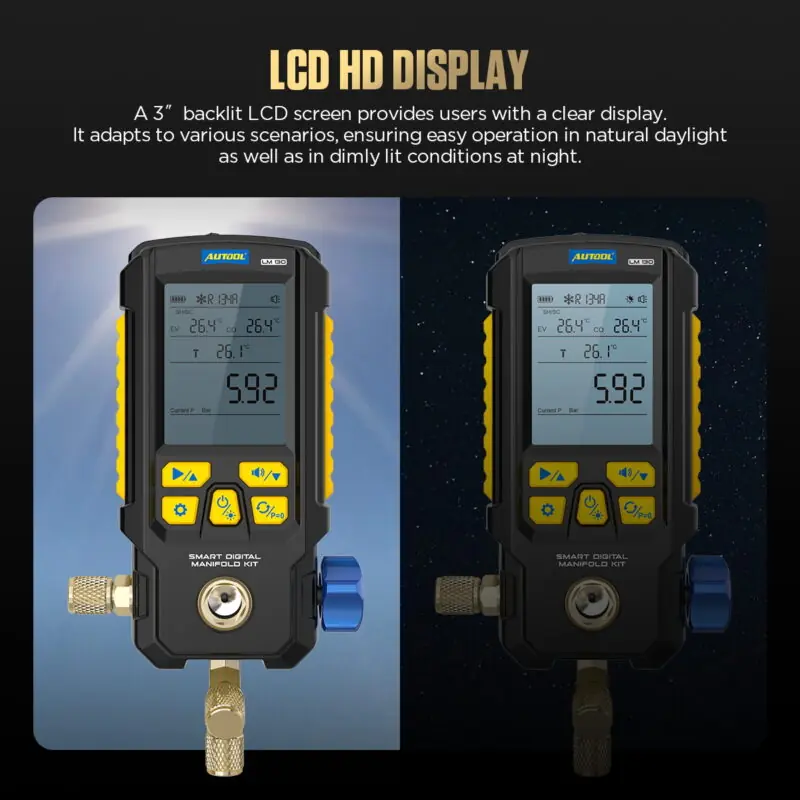

- 2.8-Zoll beleuchtetes Display
- LM100 Datenverbindung
Hauptmerkmale
-

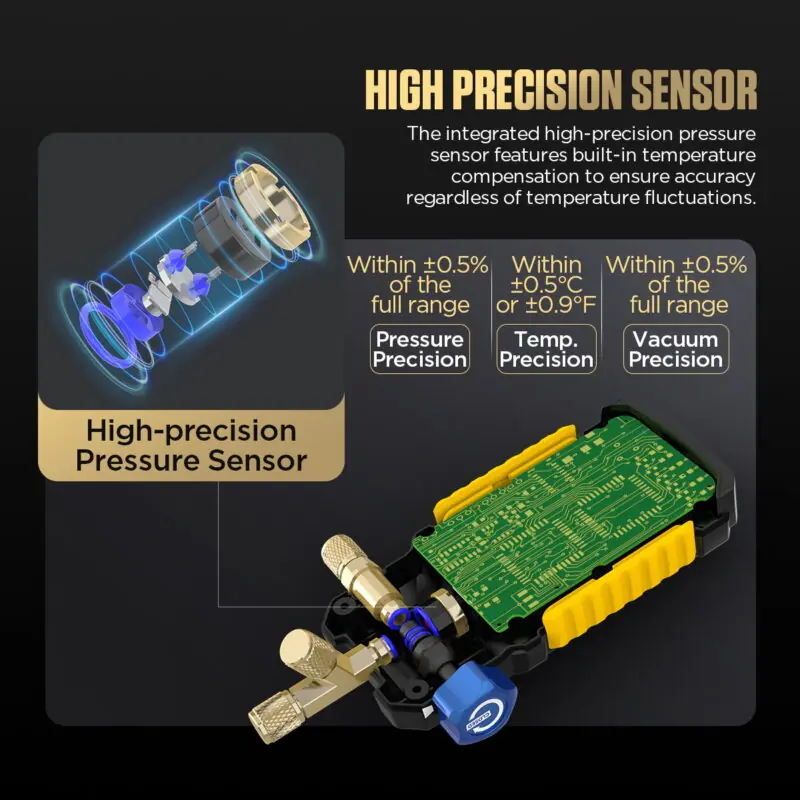

Temperaturkompensierter Sensor
Ein integrierter Drucksensor mit Temperaturkompensation unterstützt präzise Messwerte beim A/C-Service.
-

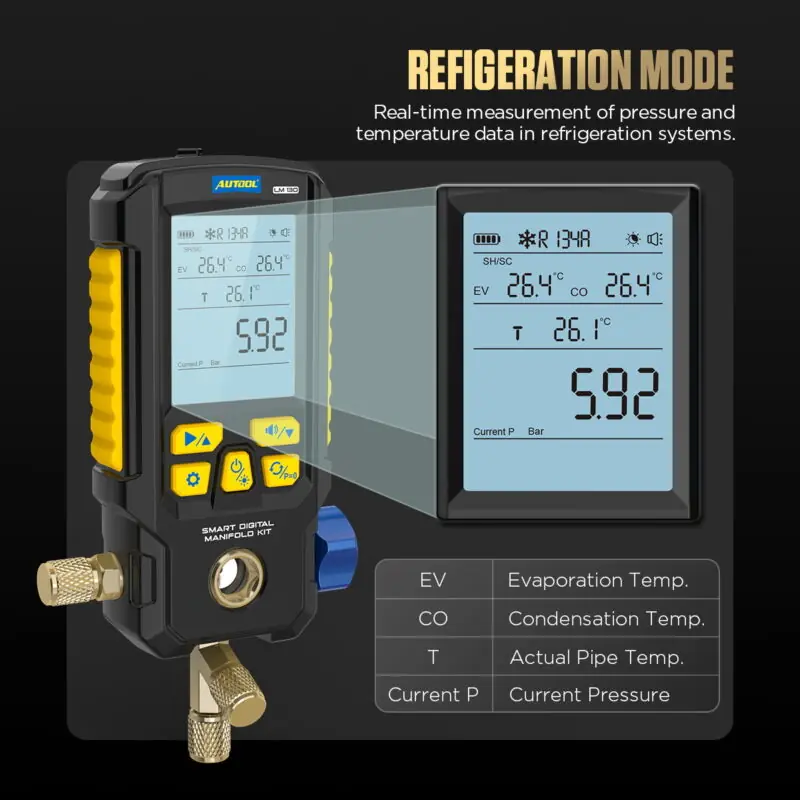

Live-Kältemesswerte
Druck und Temperatur werden für das ausgewählte Kältemittelprofil in Echtzeit aktualisiert.
-

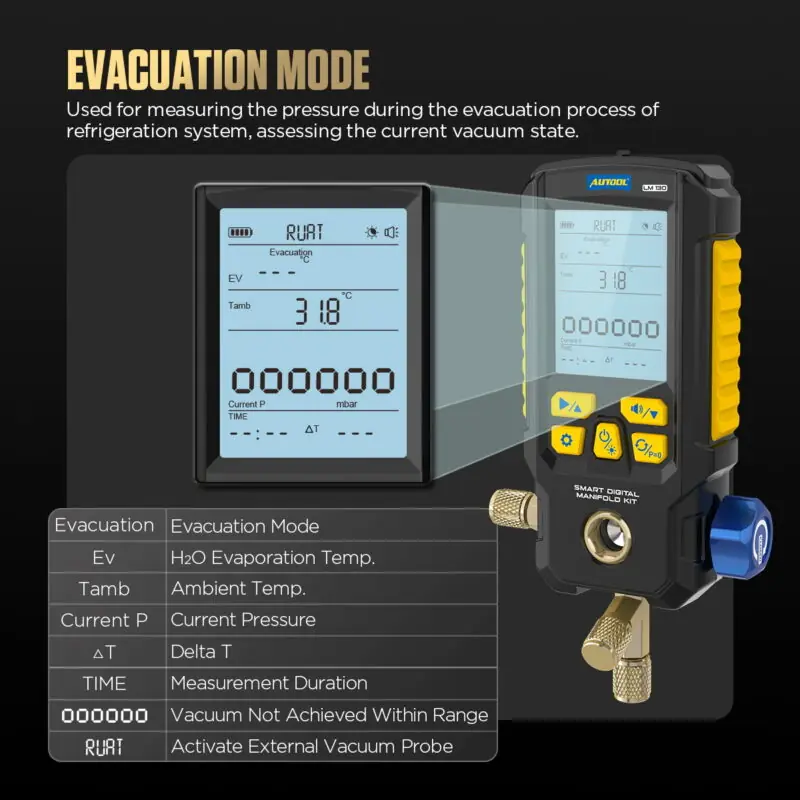

Vakuumüberwachung
Verfolgen Sie relative Vakuumänderungen, während das System evakuiert wird; ein externer Vakuumsonden-Anschluss wird unterstützt.
-

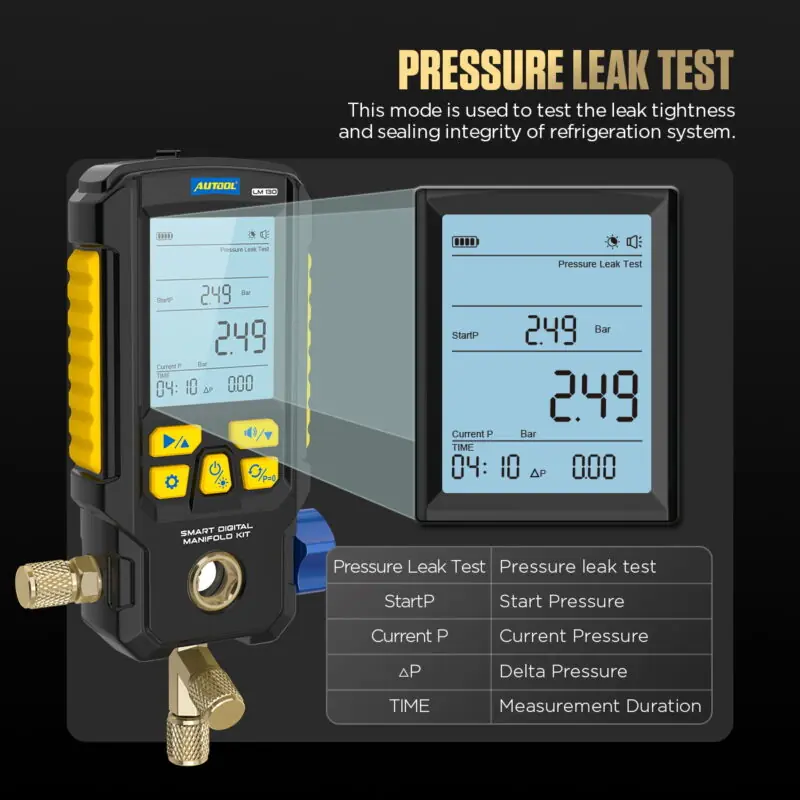

Druckhalteprüfung
Zeigt die Druckänderung während einer Halteprüfung, sodass Sie erkennen können, ob die Systemdichtheit weiter untersucht werden muss.
-
Kältemittel-Schauglas
Beobachten Sie den Kältemittelfluss während des Ladens. Das Fenster bestätigt nur den sichtbaren Fluss, nicht die Kältemittelidentität oder die genaue Füllmenge.
-
LM100-Kommunikation
Ein integrierter Mikroprozessor und eine Kommunikationsschnittstelle synchronisieren die Messdaten mit einem separaten LM100.
-

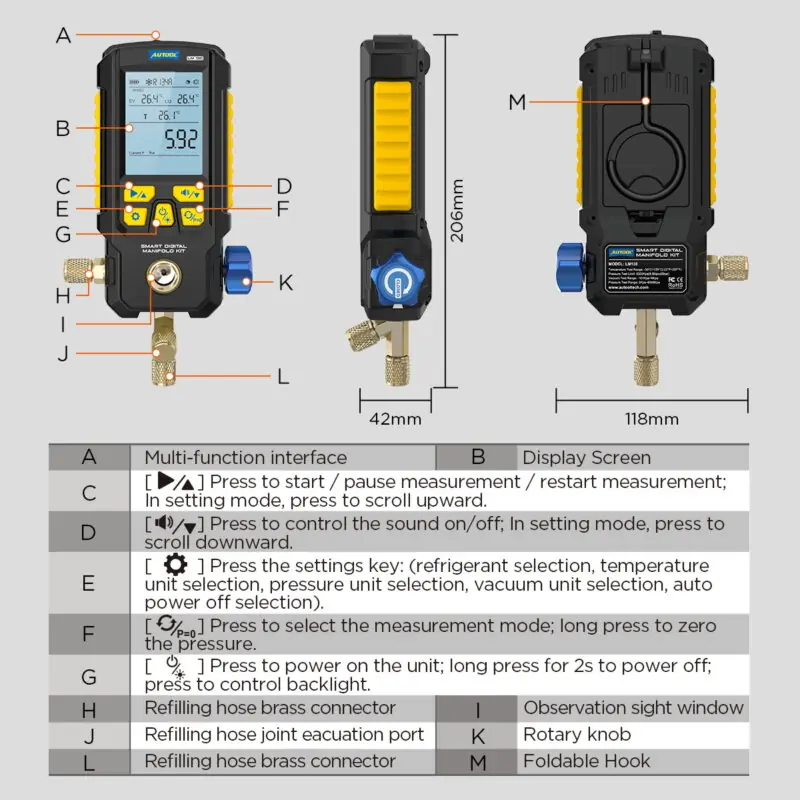

Servicebereiter Aufbau

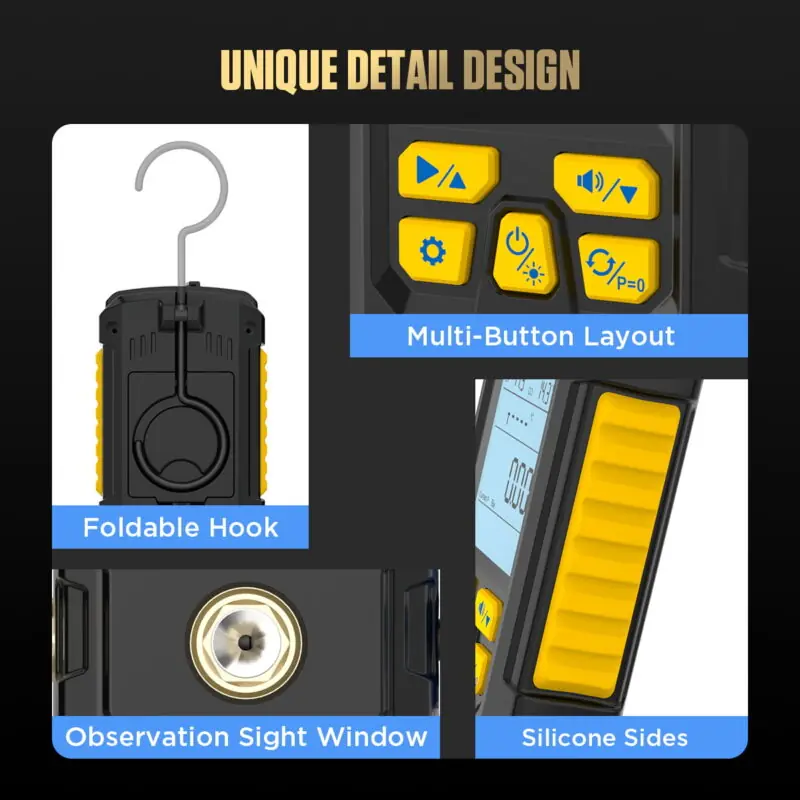

Faltbarer Haken, seitlicher Silikongriff und spezielle Bedienelemente für die Handheld- oder Hängenutzung, mit mehrschichtigem Nylonschlauch und Messinganschlüssen.

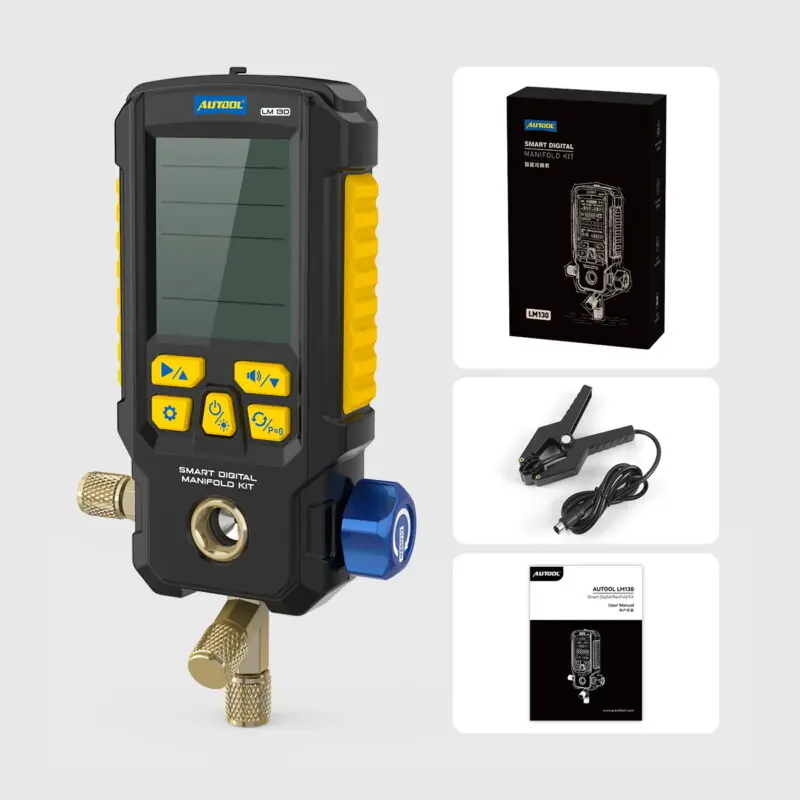

Lieferumfang
- LM130 Haupteinheit
- Serviceschlauch und Anschlüsse
- Gedruckte Bedienungsanleitung
Anwendung
- Kältemittel und Nennwerte bestätigenErmitteln Sie das Kältemittel anhand zuverlässiger Systeminformationen und vergleichen Sie die Arbeitsgrenzen von System, Instrument und Schlauch.
- Prüfen und anschließenPrüfen Sie die Anschlüsse und den Zustand der Schläuche und schließen Sie dann geeignete Verbinder gemäß Handbuch und Kältemittel-Fließrichtung an.
- Profil und Einheiten auswählenWählen Sie das passende Kältemittelprofil sowie die benötigten Einheiten für Druck, Vakuum und Temperatur.
- Den erforderlichen Modus ausführenÜberwachen Sie die Messwerte und den Ladefluss, folgen Sie dem Vakuum während der Evakuierung oder zeichnen Sie die Druckänderung während einer Dichtheitsprüfung auf.
- Überprüfen und nachverfolgenVergleichen Sie die Messwerte mit dem Verfahren des Geräts; wenn der Druck nicht hält, prüfen Sie die Anschlüsse erneut und verwenden Sie eine zugelassene Methode zur Lecksuche.
Profile, Modi, LM100-Verbindung und Fehlerbehebung: LM130 Benutzerhandbuch (PDF)
Gut zu wissen
Achtung
- Das Manometer identifiziert keine unbekannten oder gemischten Kältemittel; wählen Sie nur ein Kältemittel, das anhand des Geräteetiketts oder der Serviceinformationen bestätigt wurde.
- Der 10 MPa-Überlastwert und der 3000 PSI-Schlauchwert sind Grenzwerte, keine Arbeitsziele. Arbeiten Sie mit dem niedrigsten Nennwert von System, Instrument und Schlauch.
- Der Halte-Modus zeigt die Druckänderung, lokalisiert aber kein Leck; die Ursache erfordert eine separate zugelassene Prüfung.
Pflege
- Tragen Sie Augen- und Handschutz und arbeiten Sie in einem gut belüfteten Bereich.
- Das Manometer nicht bei starker Hitze, hoher Luftfeuchtigkeit, in brennbaren oder explosiven Bereichen oder in der Nähe starker elektromagnetischer Felder verwenden oder lagern.
- Nehmen Sie keine Änderungen an der internen Schaltung vor; tauschen Sie den Ladeschlauch bei Bedarf gegen einen aus, der für die entsprechende Belastung ausgelegt ist.
