OBDSTAR DB15-Steckverbinder in eine OBD2-Prüfplattform verwandeln
Der Converter V2 adaptiert das DB15-Ende der speziellen Anschlüsse von OBDSTAR, etwa der TCM-Kabel, auf eine 16-polige OBD2-Buchse. Ein ausgebautes Modul lässt sich dann mit dem DC706, X300 Classic G3 oder einem Diagnosegerät eines Drittanbieters diagnostizieren.
- DB15 auf OBD2 16-polig
- DC706 / X300 Classic G3
- Diagnosegeräte von Drittanbietern
- Externe 12V-Versorgung
Hauptmerkmale
-
Bench-Prüfplattform
An einem speziellen TCM-Anschluss ermöglicht es das Auslesen von Modulinformationen und Diagnosefunktionen bei aus dem Fahrzeug ausgebautem Modul.
-
Nicht auf OBDSTAR beschränkt
Auch Diagnosegeräte anderer Hersteller können über die OBD2-Buchse angeschlossen werden.
-
Unabhängiger Stromeingang
Nutzt eine eigene externe Stromversorgung, sodass das Modul getrennt vom Gerät versorgt wird.
-
Von einigen Kabeln benötigt
Das Kabel TCM-021 von OBDSTAR für die Getriebe 6HP28, 6HP26, 6HP32, 6HP19 und 6HP21 wird zusammen mit dem Converter V2 verwendet.
-
Passend für MP001-Prüfstandaufbauten
Beim DC706 oder X300 Classic G3 kann es auch zwischen dem C2-Anschluss des MP001 und dem Prüfstandadapter ECM-003 eingesetzt werden.
Lieferumfang

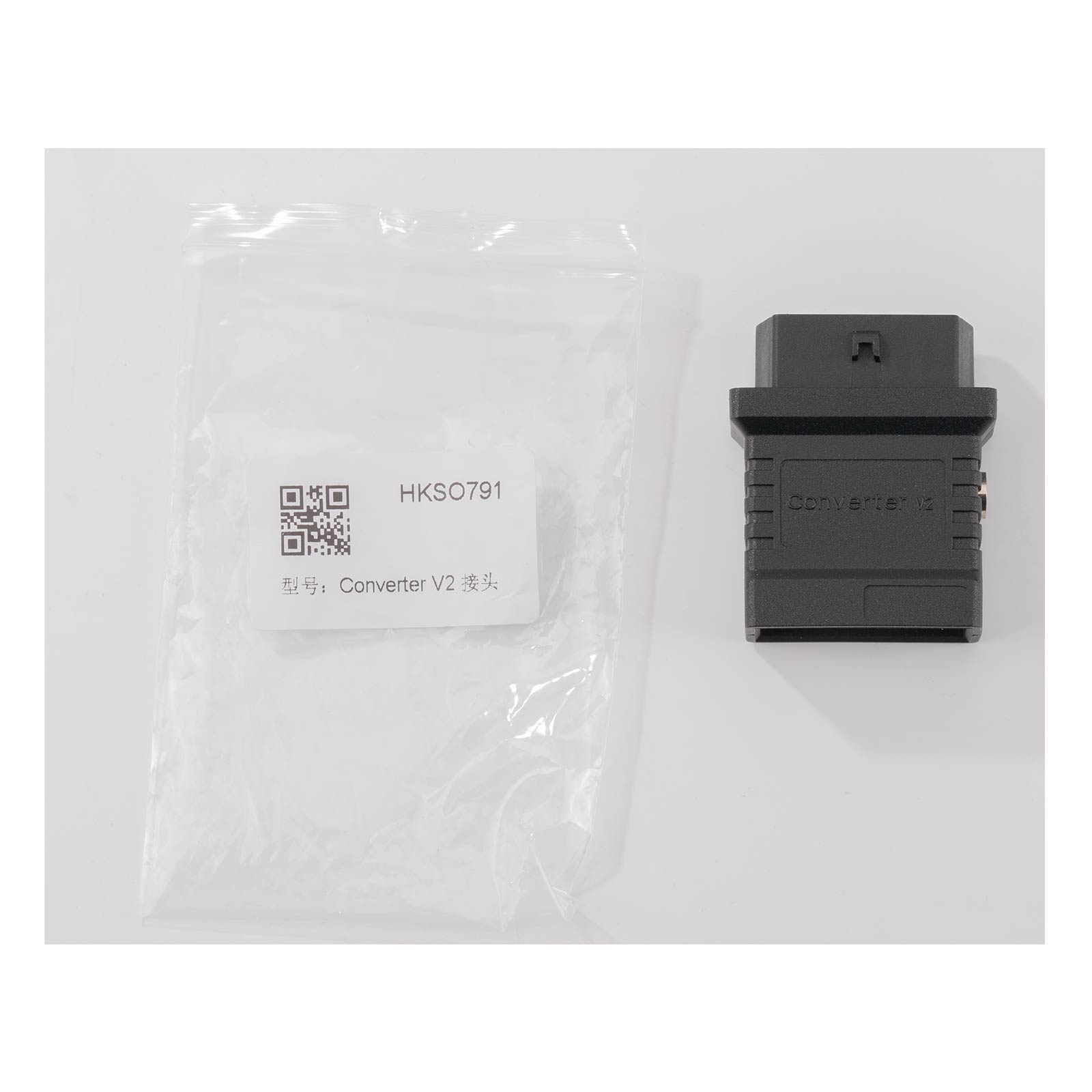

- 1×Konverter V2 Adapter von DB15 auf OBD16
Anwendung
- Anschluss anbringenDen Converter V2 am DB15-Ende des am Modul montierten speziellen TCM-Steckverbinders anschließen.
- Schließen Sie die Schnittstelle anStecken Sie den Kopf der Diagnoseschnittstelle in die OBD2-Buchse des Adapters.
- Strom zuführenVersorgen Sie den Adapter mit 12 V.
- DiagnoseDas Diagnosesystem am DC706 oder X300 Classic G3 öffnen und die Modulinformationen auslesen.
Gut zu wissen
Achtung
- Der Adapter lässt sich nicht allein an ein Modul anschließen. Ein passender spezifischer OBDSTAR-Stecker ist erforderlich und nicht enthalten.
