Caractéristiques principales

1. Plateforme de test sur banc

   Raccordé à un connecteur dédié au TCM, il permet de lire les informations du module et d’exécuter des fonctions de diagnostic lorsque le module est déposé du véhicule.

2. Pas limité à OBDSTAR

   Les appareils de diagnostic d’autres fabricants peuvent également se connecter via la prise OBD2.

3. Entrée d’alimentation indépendante

   Accepte sa propre alimentation externe, ce qui permet d’alimenter le module indépendamment de l’outil.

4. Requis par certains câbles

   Le câble TCM-021 de OBDSTAR pour les boîtes de vitesses 6HP28, 6HP26, 6HP32, 6HP19 et 6HP21 s’utilise avec le Converter V2.

5. Compatible avec les montages sur banc MP001

   Sur le DC706 ou le X300 Classic G3, il peut également être placé entre le connecteur C2 du MP001 et l’adaptateur de banc ECM-003.

Contenu du coffret

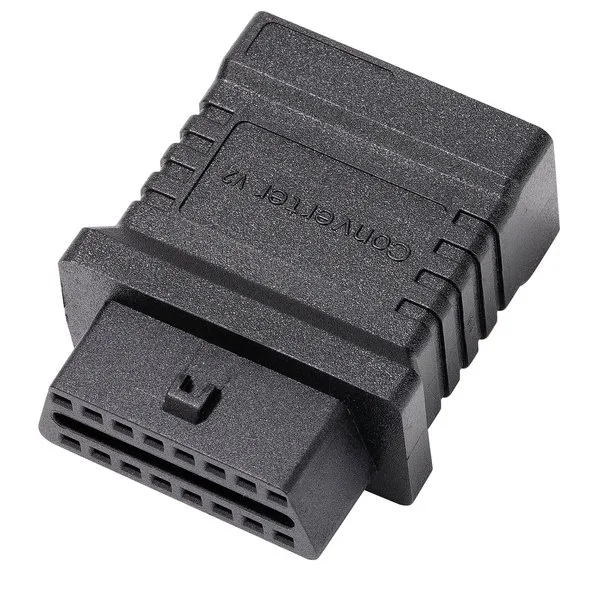

• 1×Adaptateur Converter V2 DB15 vers OBD16

Mode d’emploi

1. Fixer le connecteurBranchez le Converter V2 sur l’extrémité DB15 du connecteur dédié au TCM raccordé au module.
2. Raccorder l’interfaceBranchez le connecteur de l’interface de diagnostic dans la prise OBD2 de l’adaptateur.
3. Mettre sous tensionAlimenter l’adaptateur en 12 V.
4. DiagnostiquerAccédez au système de diagnostic du DC706 ou du X300 Classic G3 et consultez les informations du module.
