Sechs Einspritzdüsen mit wählbarer Ansteuerspannung reinigen und vergleichen

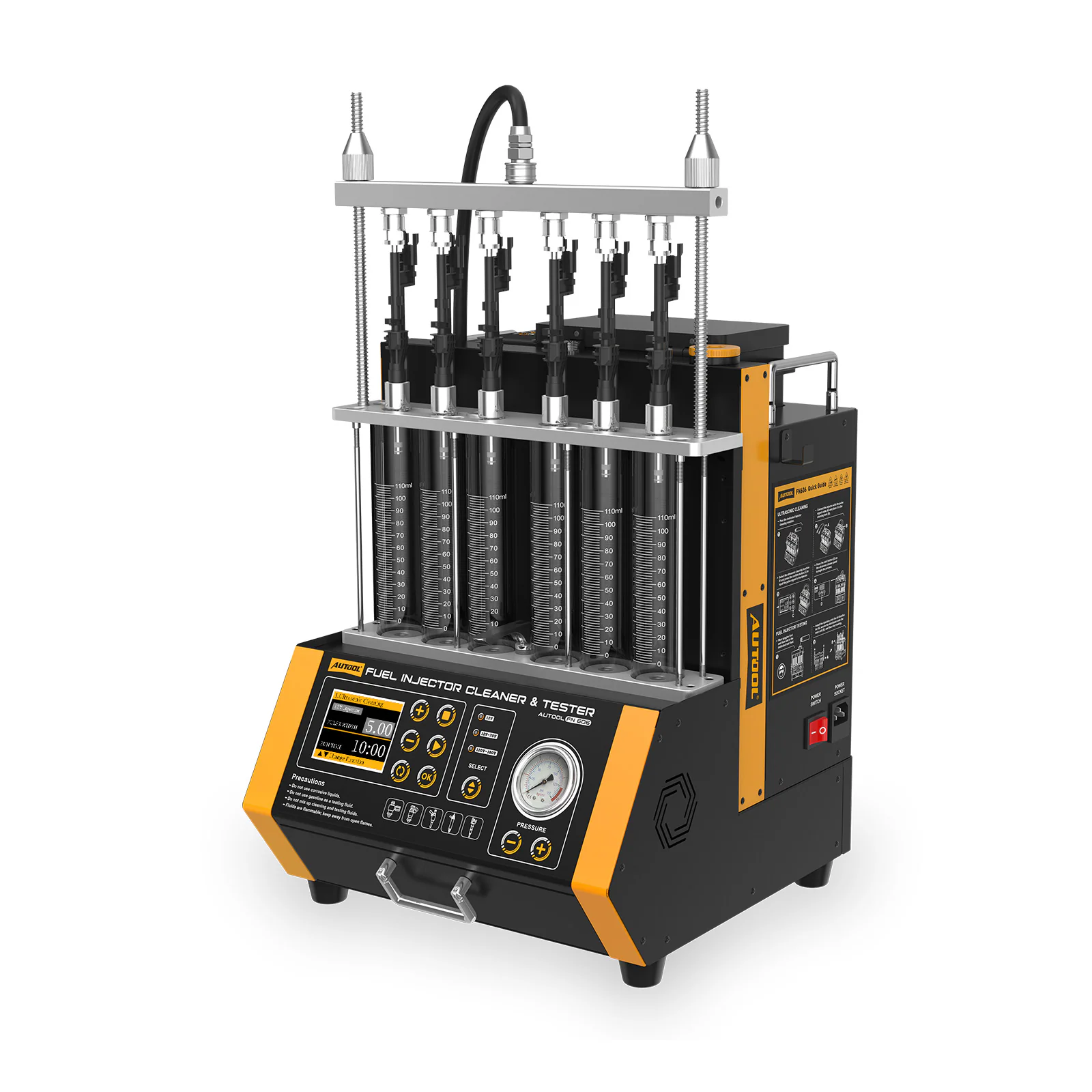

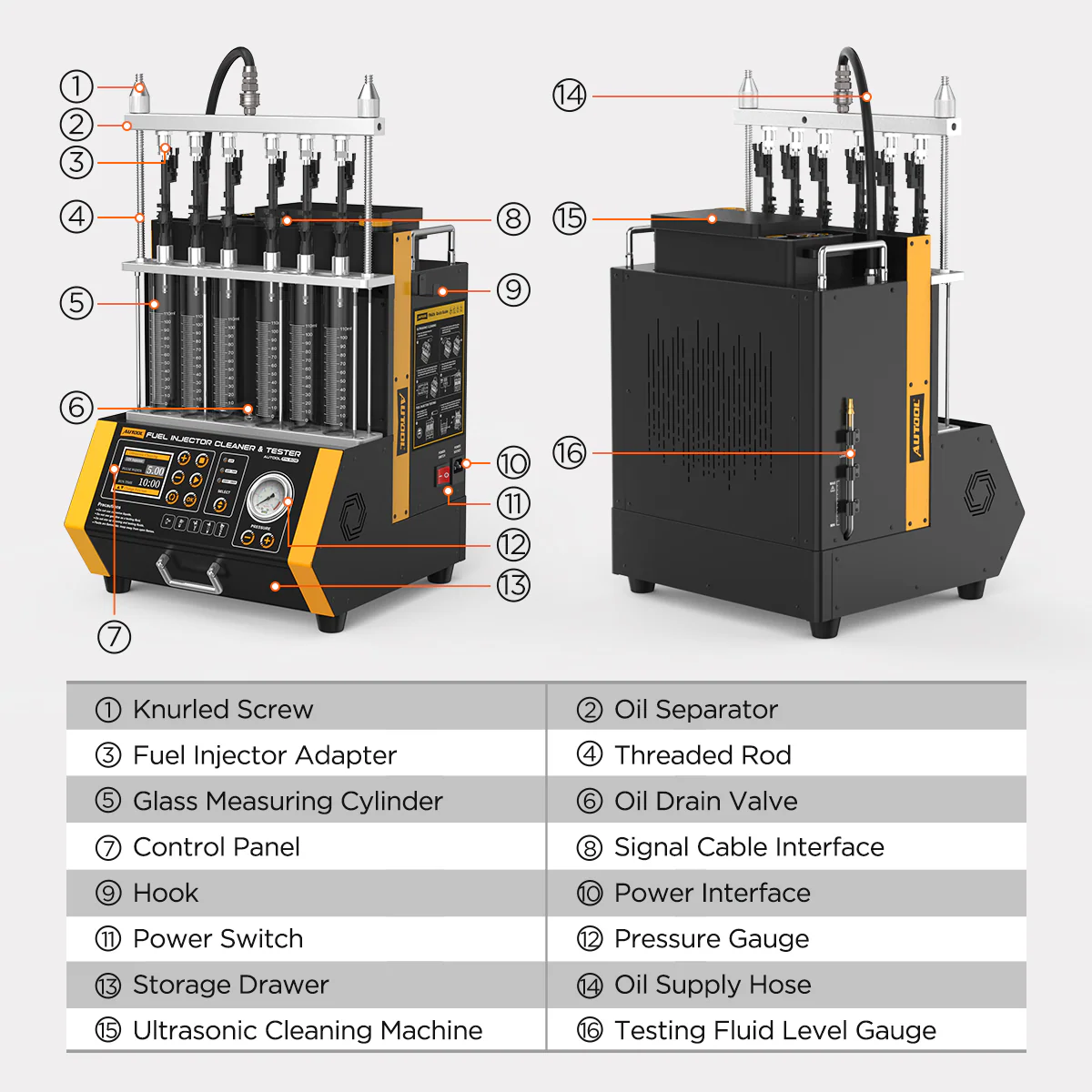

Der FN606 prüft bis zu sechs Standard-Benzin-, EFI-, FSI- oder kompatible GDI-Einspritzdüsen parallel auf Sprühbild, Leckage und Fördermenge und reinigt sie in einer abnehmbaren, beheizten Ultraschalleinheit. Der Prüfstanddruck beträgt maximal 0.8 MPa; er dient daher dem kontrollierten Vergleich und nicht der GDI-Prüfung bei vollem Druck.
- 6 Einspritzdüsen
- 3 Ansteuerbereiche
- Impuls von 0–40 ms
- Abnehmbares Reinigungsgerät mit 550 ml
- 3 Reinigung + 12 Tests
Hauptmerkmale
-

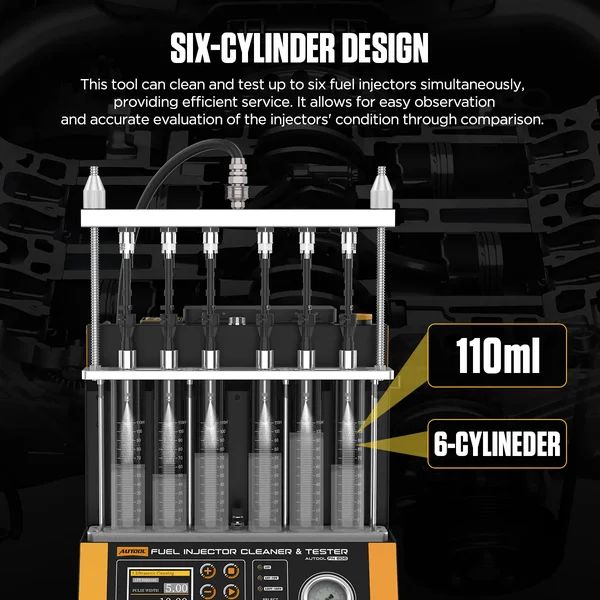

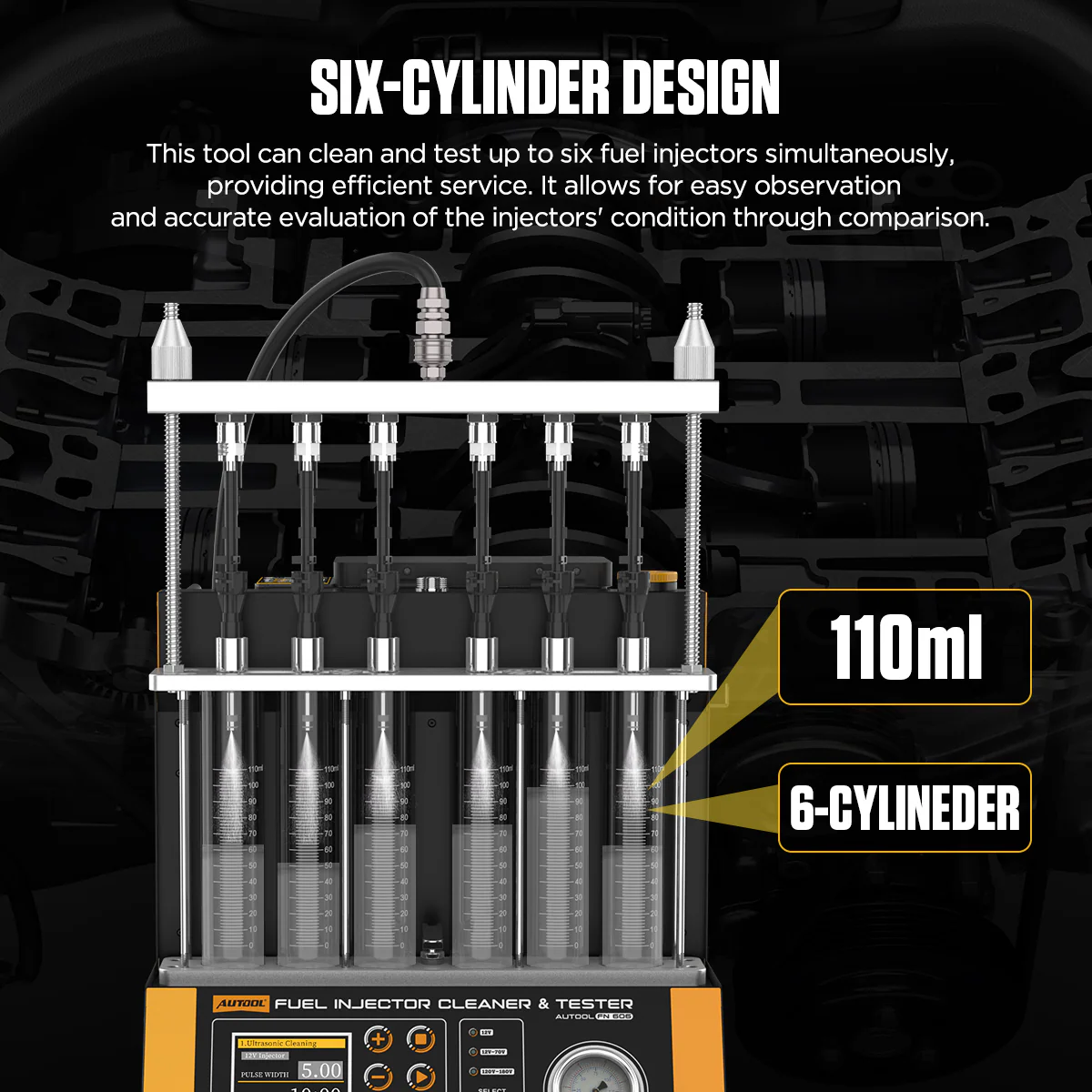

Vergleich mit sechs Positionen
Sechs transparente 110-ml-Messzylinder zeigen die Fördermenge jeder Einspritzdüse unter denselben Einstellungen nebeneinander.
-

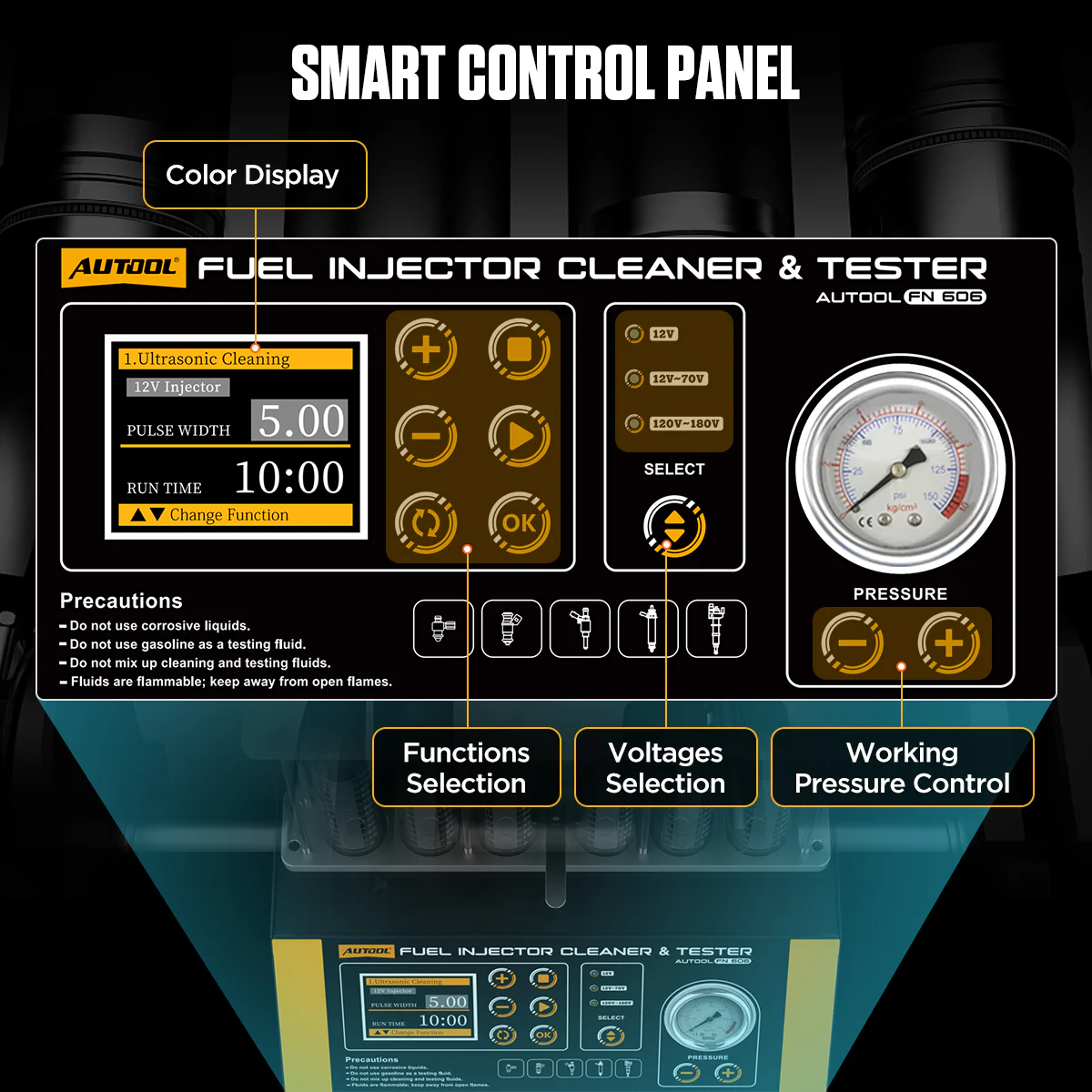

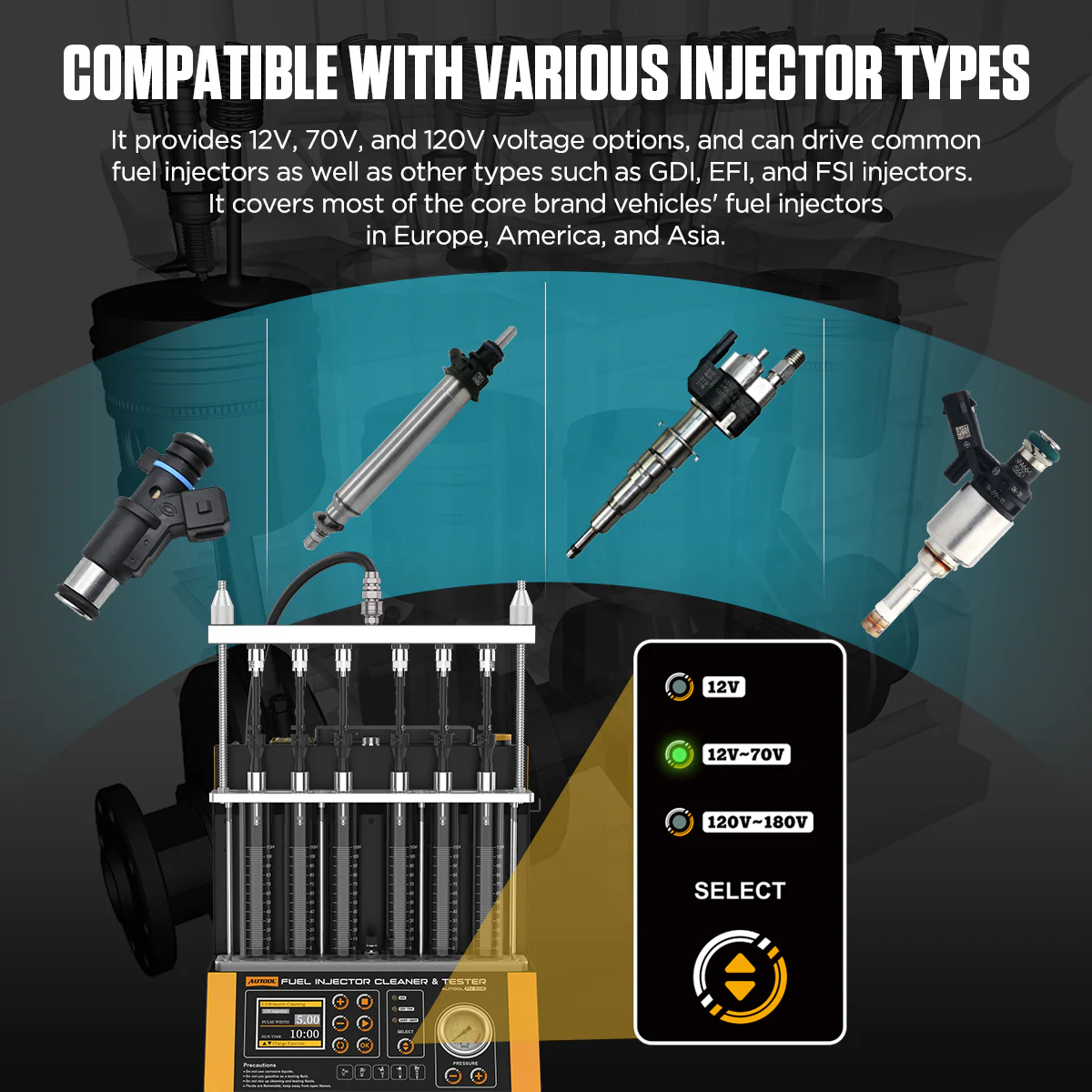

Passender Ansteuerbereich für den Injektor
Vor dem Bestromen 12 V, 12–70 V oder 120–180 V passend zur Einspritzdüsenspezifikation wählen.
-

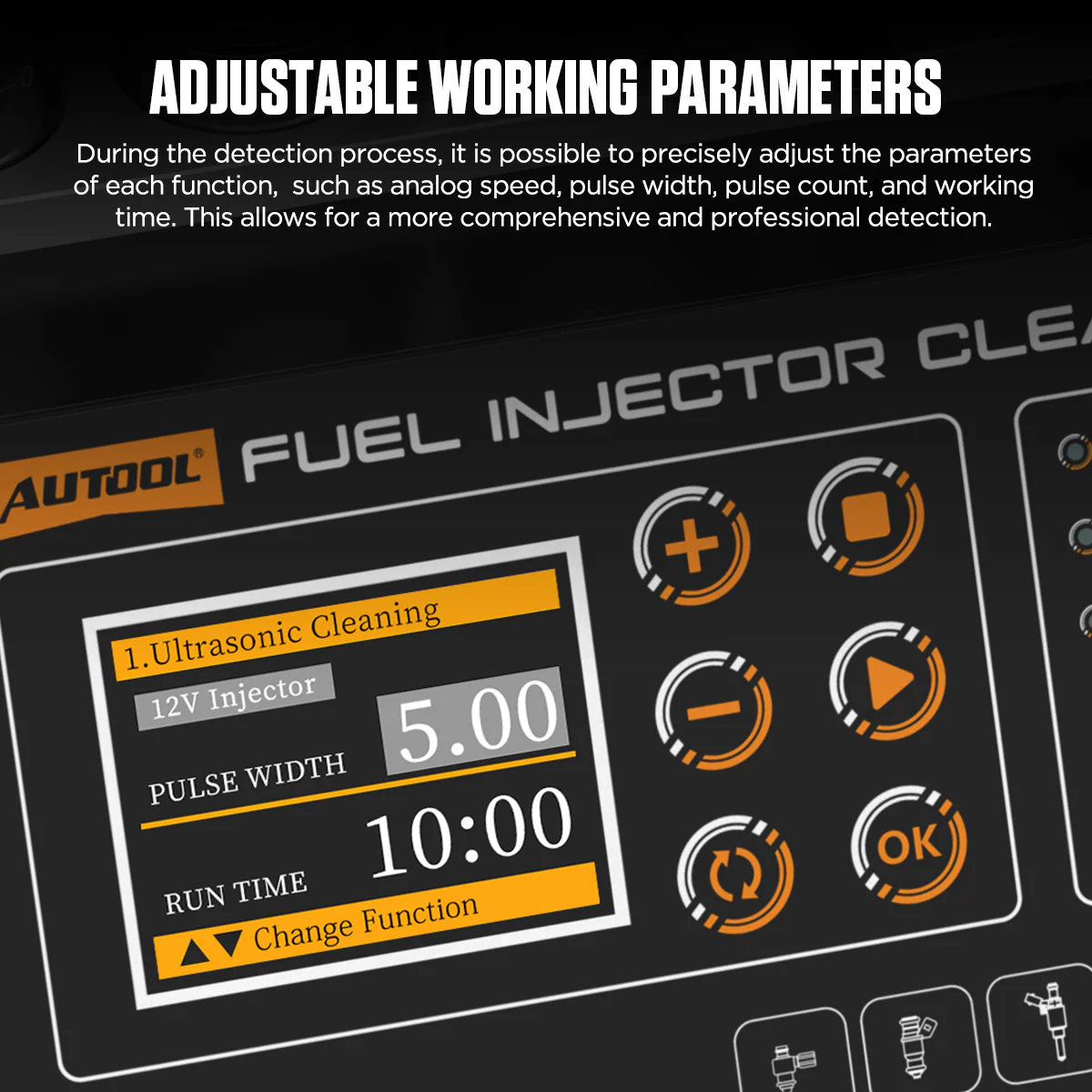

Feine Pulssteuerung
Die Impulsbreite von 0 bis 40 ms in Schritten von 0.1 ms einstellen, mit Drehzahlsimulation bis 7.500 RPM.
-

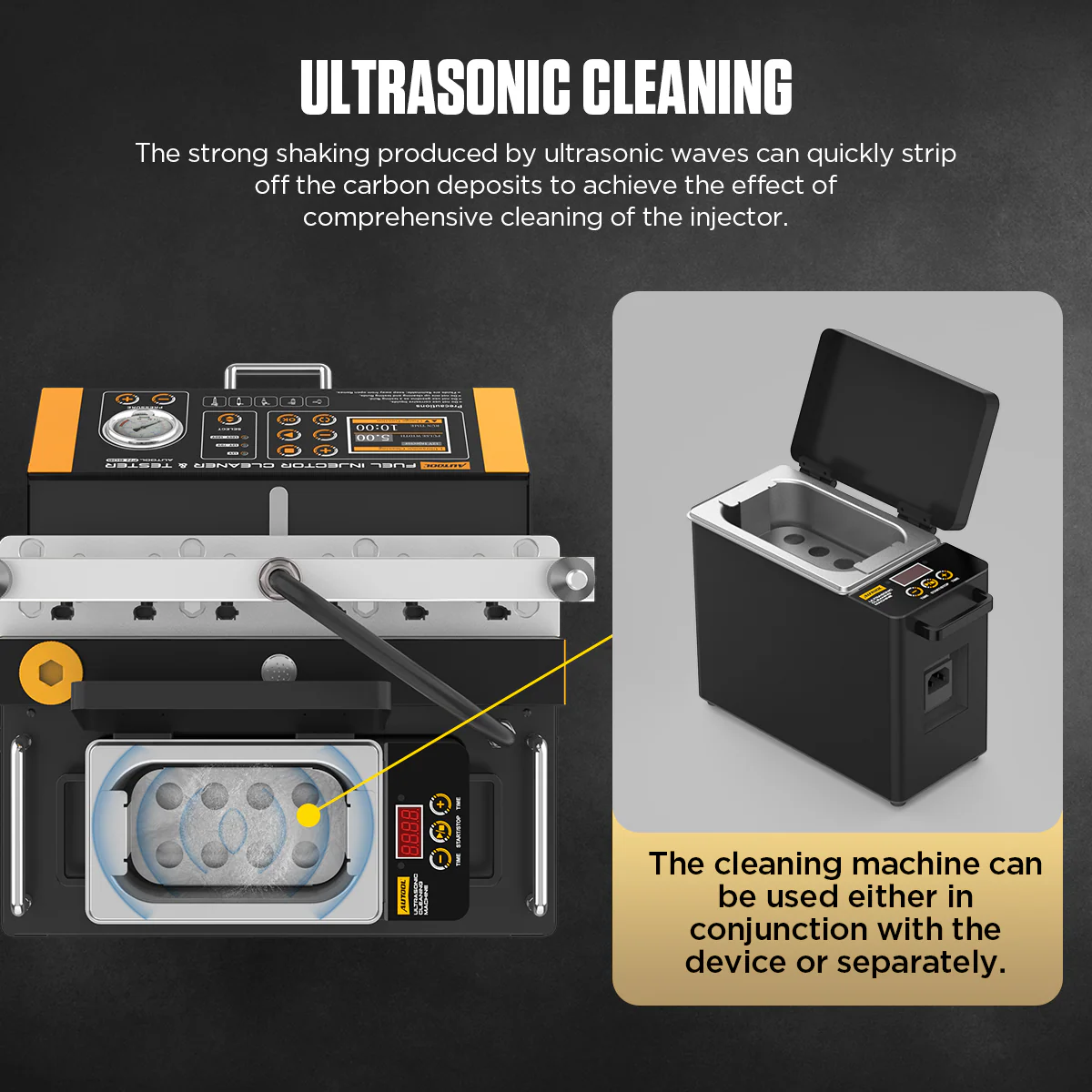

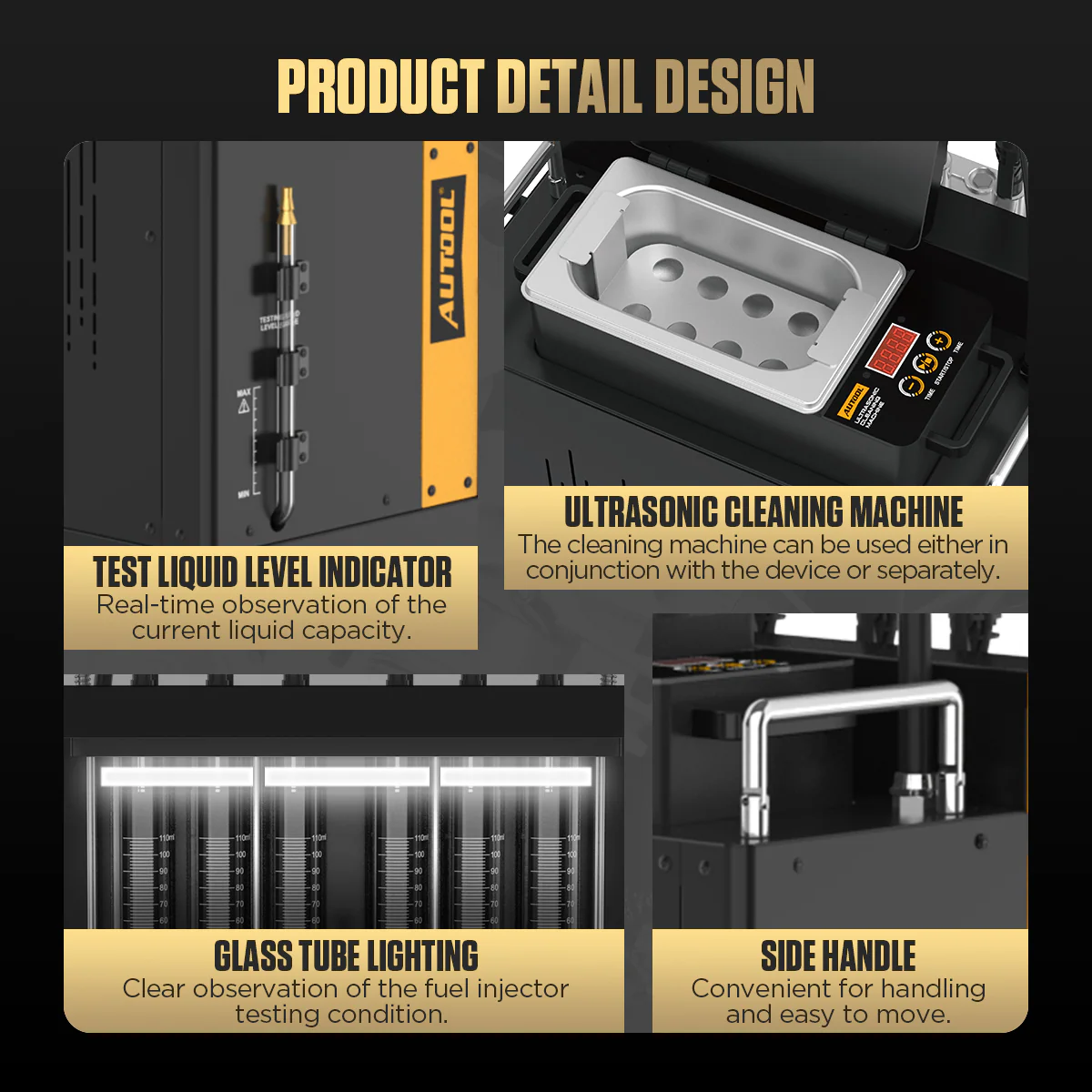

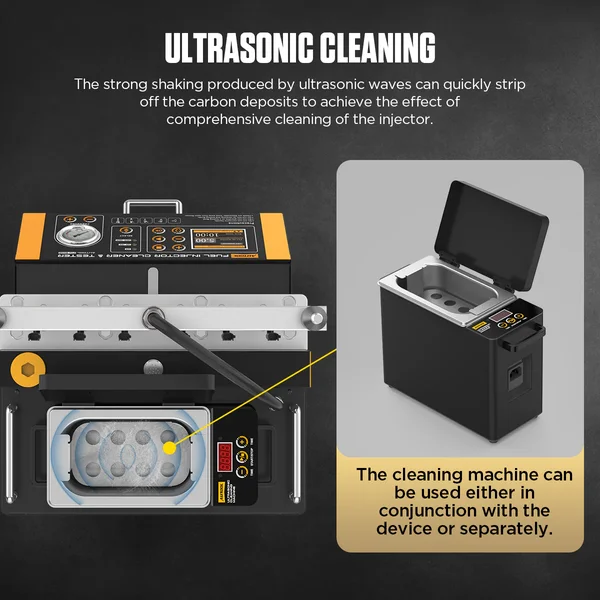

Eigenständiger Ultraschallreiniger
Die 550-ml-Einheit lässt sich herausheben und arbeitet eigenständig mit 28 kHz; sie erhitzt die Reinigungsflüssigkeit auf 50 °C.
-
Drei Reinigungsmethoden
Ultraschallreinigung, Rückspülung geeigneter Top-Feed-Injektoren und Reinigung ohne Ausbau mit optionalen Adaptern.
-

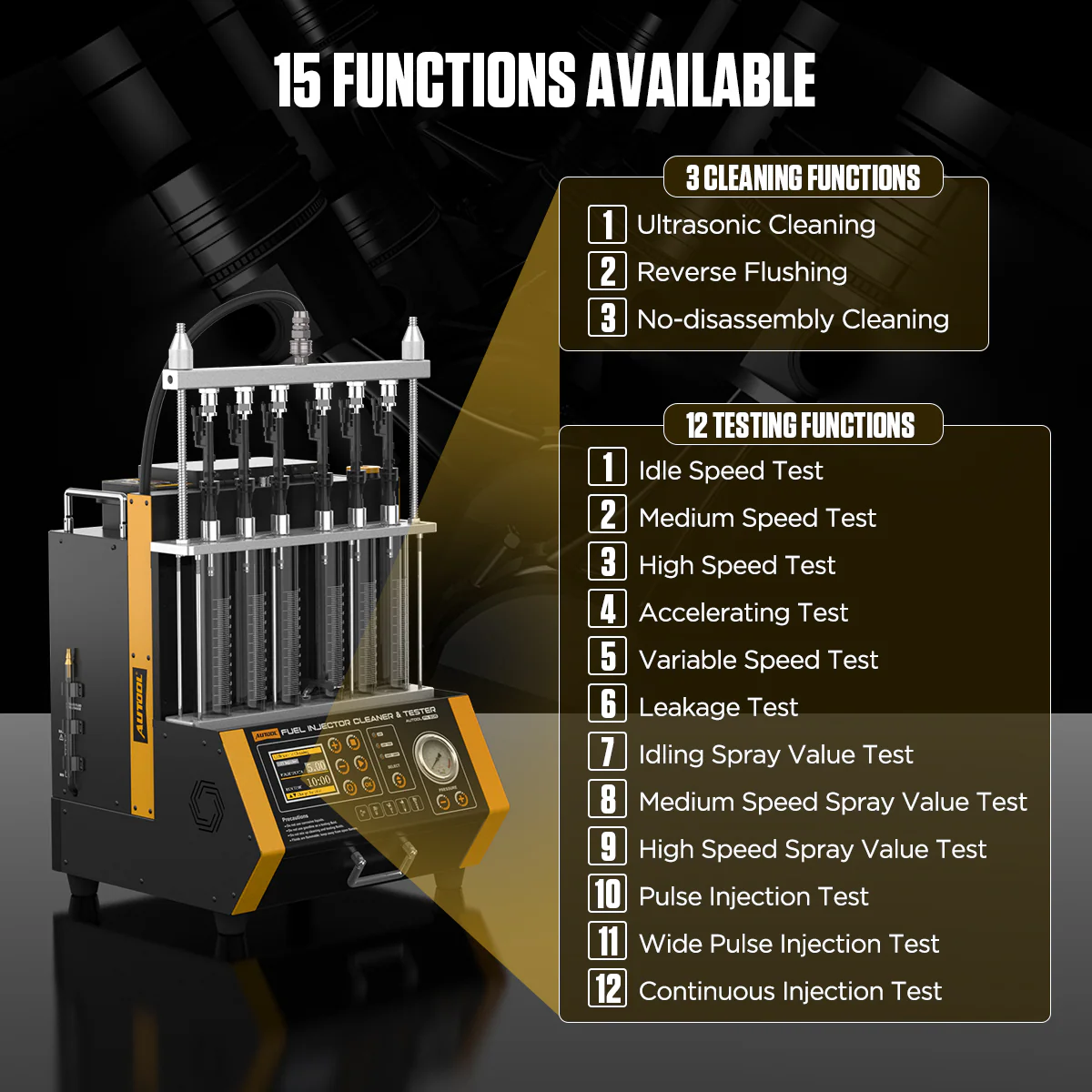

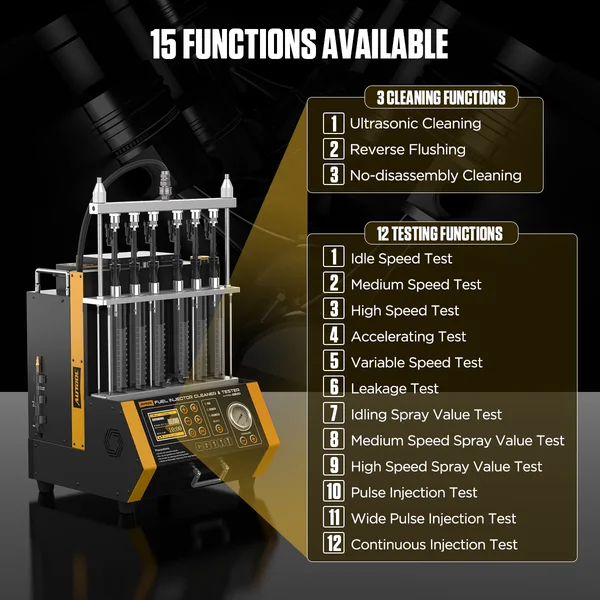

Zwölf Testfunktionen
Umfasst Drehzahlbedingungen, Beschleunigung, variable Drehzahl, Dichtheit, Sprühfähigkeit, Sprühbild und gleichmäßigen Durchfluss.
-

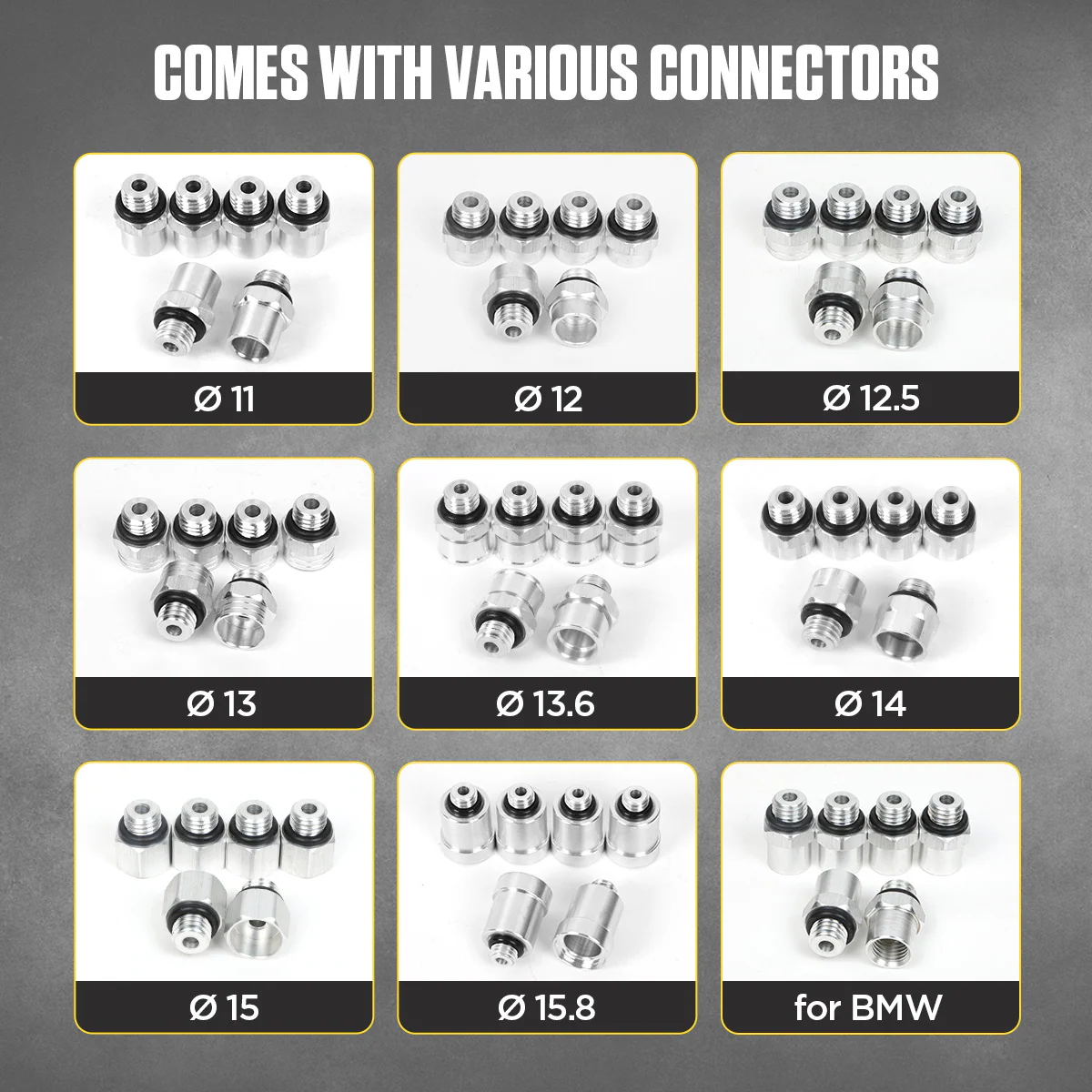

Neun Adaptertypen
Enthält einen BMW-Adapter für unterschiedliche Einspritzdüsenanschlüsse; die Passung für jede Teilenummer bestätigen.
-
GDI Selbstschutz
Eine Schutzfunktion schützt kompatible GDI-Einspritzdüsen während der Prüfung.

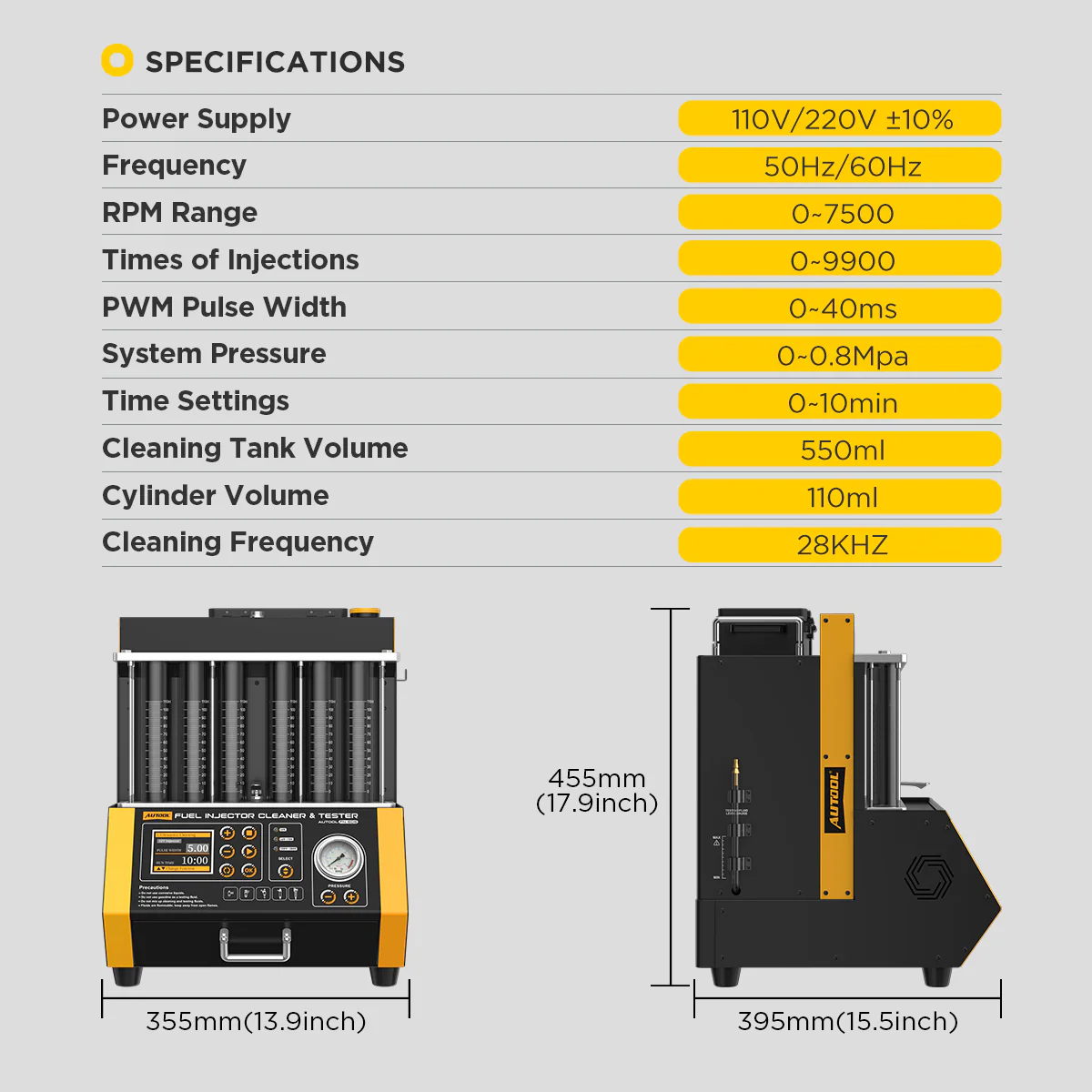

Modellvergleich
| FN603 | FN606 | FN608 | |
|---|---|---|---|
| Injektorpositionen | 6 | 6 | 8 |
| Systemdruck | 0–0.55 MPa | 0–0.8 MPa | 0–0.8 MPa |
| Pulsbreite | 0–20 ms | 0–40 ms, 0.1 ms Schritte | 0–40 ms, 0.1 ms Schritte |
| Antriebsspannung | 12/70/120 V | 12 V / 12–70 V / 120–180 V | 12 V / 12–70 V / 120–180 V |
| Ultraschalltank | 2,000 ml, 45°C, integriert | 550 ml, 50°C, eigenständig | 550 ml, 50°C, eigenständig |
| Testfunktionen | 10 | 12 | 12 |

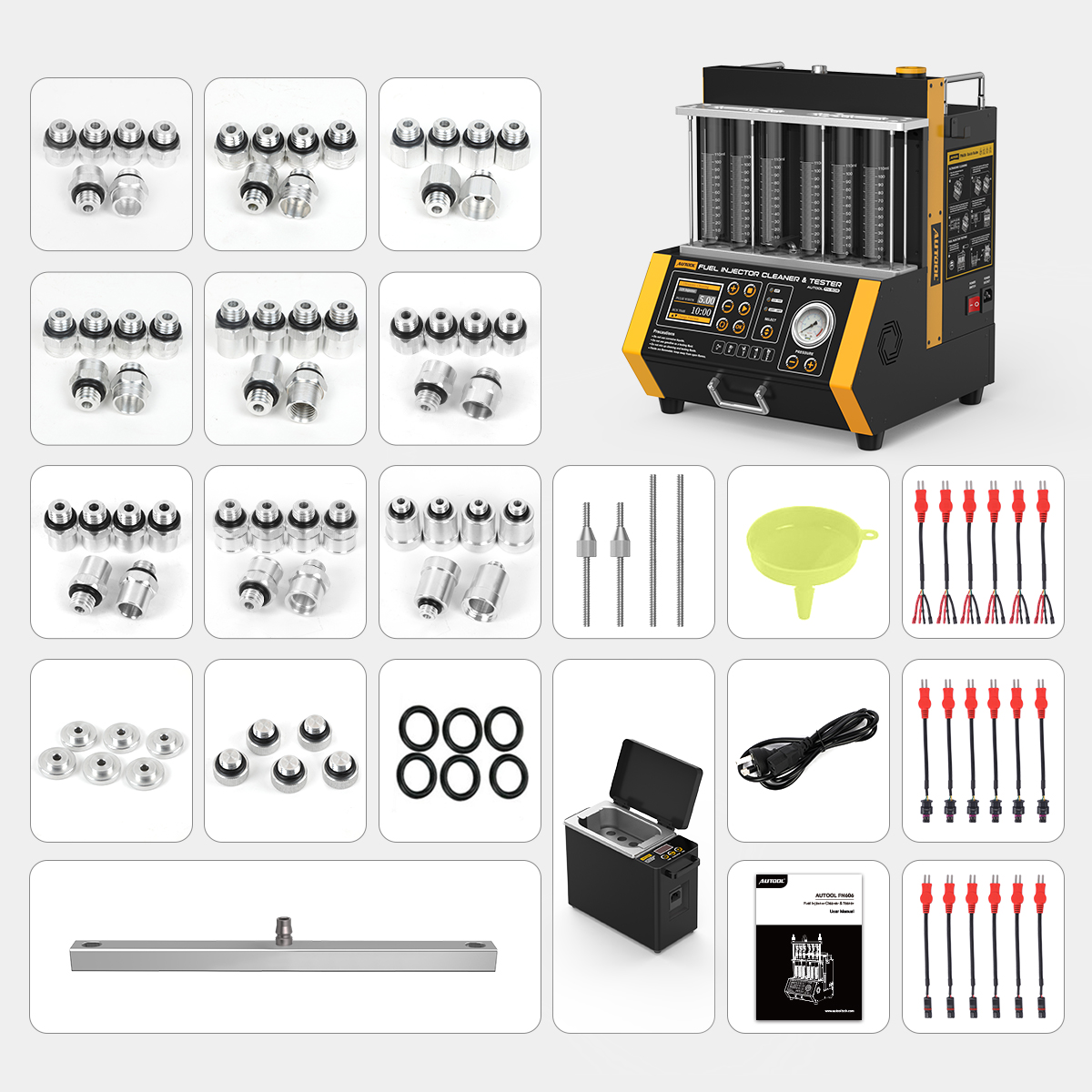

Lieferumfang
- FN606-Haupteinheit mit einer Kraftstoffpumpe
- Eigenständiger beheizter Ultraschallreiniger mit 550 ml
- Neun Einspritzdüsen-Adaptergruppen

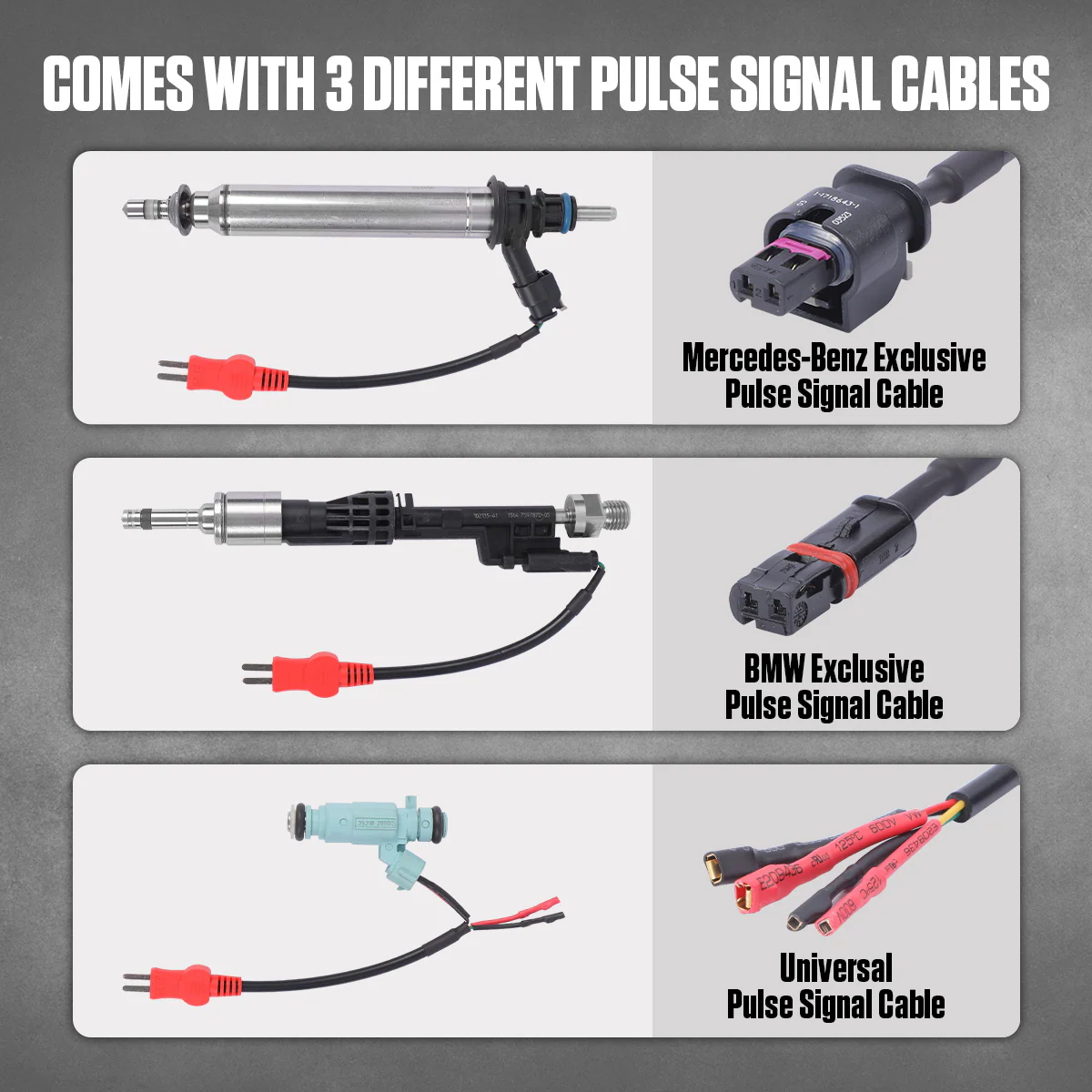

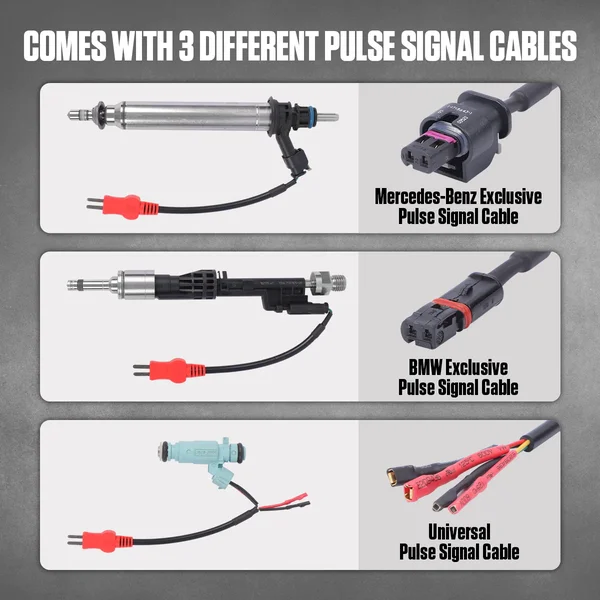

- Impulssignalkabel in drei Kabelbaum-Ausführungen mit je sechs Leitungen
- Kraftstoffverteilerleiste, Befestigungsstangen, Kappen und O-Ringe
- Einfülltrichter, Netzkabel und Benutzerhandbuch
Anwendung
- Die Einspritzdüse identifizierenTeilenummern notieren und Zuführungsart, Dichtungen, Adapter sowie Ansteuerbereich vor dem Anschließen bestätigen.
- Flüssigkeiten vorbereitenDie Ultraschalleinheit mit freigegebener Reinigungsflüssigkeit und den Prüfkreislauf mit nicht korrosiver Prüfflüssigkeit füllen.
- Installieren und auf Dichtheit prüfenAdapter, Leiste und Dichtungen montieren und ungenutzte Positionen gemäß Handbuch behandeln.
- Referenzwert aufzeichnenFühren Sie einen Leck-, Sprüh- oder Fördermengentest innerhalb der Timerdauer von 0–10 Minuten durch und notieren Sie Spannung, Druck, Impuls, Drehzahl und Zeit.
- ReinigenVerwenden Sie beheizte Ultraschallreinigung, Rückspülung bei Top-Feed-Injektoren oder die optionalen Adapter für eine Reinigung ohne Ausbau.
- Erneut prüfenDieselben Einstellungen wiederholen und jede Einspritzdüse mit ihrem Ausgangswert sowie mit der Gruppe vergleichen.
- Nächsten Schritt bestimmenVerbesserung, unveränderten Zustand, Leckage oder Ungleichmäßigkeit vor Wiedereinbau, weiterer Diagnose oder Austausch dokumentieren.
Auswahl des Ansteuerspannungsbereichs, Prüfmodi und Fehlerbehebung: FN606 Benutzerhandbuch (PDF)
Gut zu wissen
Achtung
- Stimmen Sie den Ansteuerspannungsbereich auf die Einspritzdüsenspezifikation ab und prüfen Sie die Anforderung, bevor Sie einen höheren Bereich wählen.
- Ein schlecht sitzender Adapter oder eine Dichtung kann lecken, Messwerte verfälschen oder Teile beschädigen.
- Den Ultraschallreiniger niemals trocken betreiben. Vor dem Heizen oder Starten die freigegebene Flüssigkeitsmenge einfüllen.
- Halten Sie Flüssigkeiten und Dämpfe von Flammen, Funken und heißen Oberflächen fern, tragen Sie Augenschutz und belüften Sie den Bereich.
- Das Gerät stoppen und den Druck ablassen, bevor Einspritzdüsen, Leisten, Schläuche oder Anschlüsse entfernt werden.
- Verwenden Sie die zu Ihrer Stromversorgung passende 110-V- oder 220-V-Version mit geerdeter Steckdose.
Pflege
- Bei einem auffälligen Messwert eines Injektors prüfen Sie Adapter, Dichtung, Verteilerleiste und Anschluss und wiederholen Sie den Test, bevor Sie Maßnahmen ergreifen.
- Tropfenbildung bei der Dichtheitsprüfung und geringe Fördermenge als separate Befunde dokumentieren.
FAQ
Kann es jeden Injektor rückspülen?
Nein. Rückspülen ist auf geeignete Top-Feed-Einspritzdüsen beschränkt.
Benötigt die Reinigung ohne Demontage zusätzliche Adapter?
Ja. Es handelt sich um eine Zusatzfunktion, für die spezielle Adapter erforderlich sind.
Sind die Zylinderablesungen kalibriert?
Verwenden Sie sie für Gruppenvergleiche und Vorher-/Nachher-Vergleiche. Wenden Sie kalibrierte Grenzwerte nur an, wenn freigegebene Daten und passende Prüfbedingungen vorliegen.
Kann es die volle GDI-Leistung bestätigen?
Nein. Der 0.8-MPa-Prüfstand ermöglicht kontrollierte Vergleiche; GDI-Symptome am Motor erfordern Hochdruck-, Heiß- oder Lasttests mit geeigneter Ausrüstung.
