Eleva vehículos con poca altura libre al suelo desde el nivel del suelo

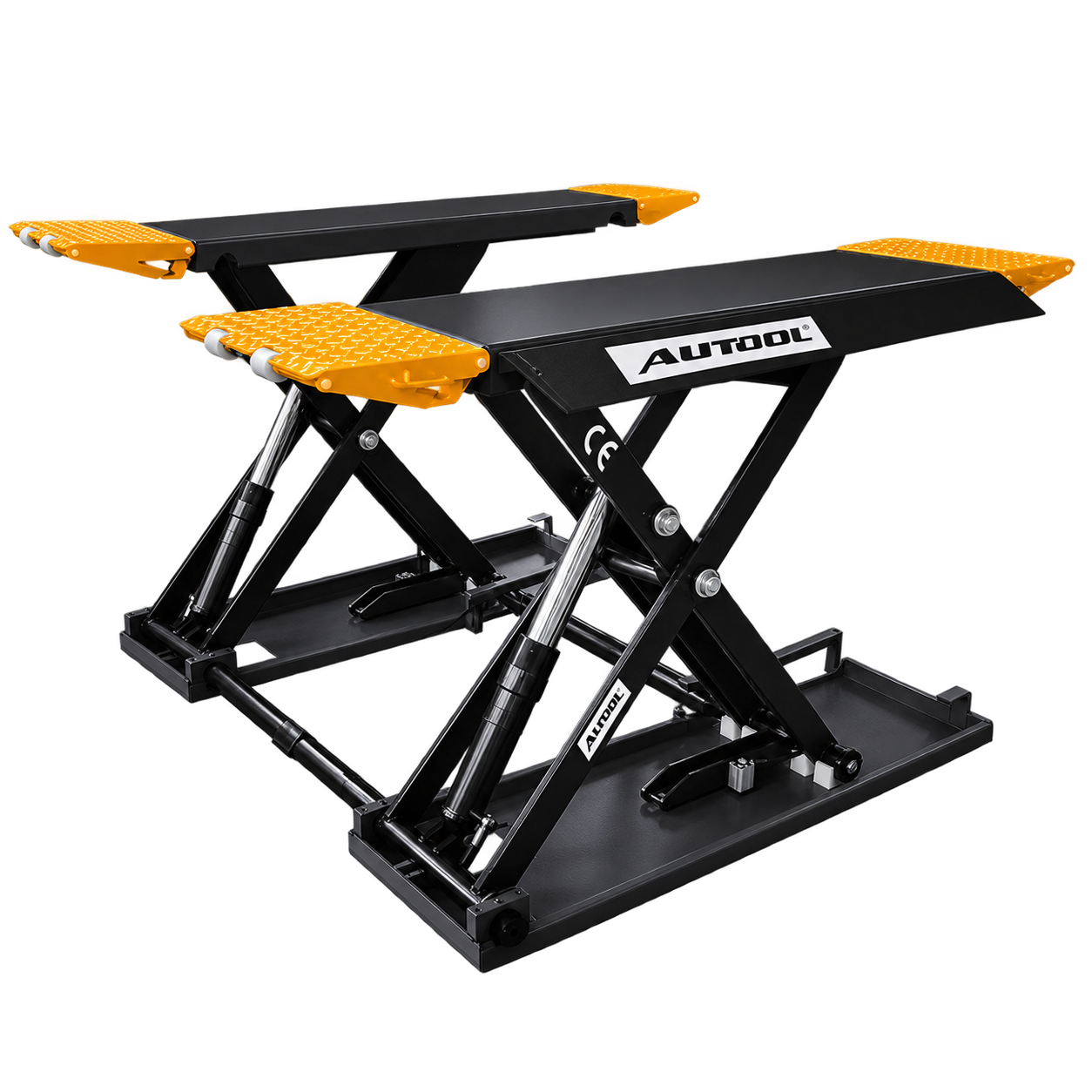

Los AUTOOL ATL-4SM y ATL-3SM son elevadores móviles de tijera de perfil bajo que se colocan directamente sobre el suelo. Elige el ATL-4SM para disponer de mayor capacidad y una plataforma más grande, o el ATL-3SM, más estrecho, para puestos de trabajo con menos espacio.
- Altura inicial de 105 mm
- Modelos de 4.000 / 3.000 kg
- Bloqueo mecánico automático
- Desbloqueo neumático
- Rampas de acceso opcionales
Características principales
-
Altura inicial reducida
Se instala directamente sobre el suelo, lo que facilita la entrada y salida de vehículos con poca altura libre al suelo.
-
Bloqueo de seguridad mecánico
Se bloquea automáticamente durante la elevación para ayudar a evitar descensos accidentales.
-
Desbloqueo neumático
De serie en ambos modelos; el desbloqueo eléctrico es una personalización opcional que se confirma antes de realizar el pedido.
-
Barra de conexión central
Sincroniza ambos brazos de tijera para una elevación estable.
-
Cilindro hidráulico más grueso y juntas importadas
Un cilindro de mayor grosor favorece la estabilidad durante la elevación, y las juntas importadas de Japón e Italia mejoran la estanqueidad hidráulica.
-
Cojinetes autolubricantes
Todas las articulaciones móviles utilizan cojinetes autolubricantes; la lubricación periódica prolonga su vida útil.
-
Acabado granallado y recubierto de pintura en polvo
Tratamiento de superficie para resistir la corrosión y ofrecer una durabilidad prolongada.
-
Rampas de acceso móviles opcionales
Un accesorio que sirve como placas de extensión para vehículos con mayor distancia entre ejes; no está incluido en la versión estándar.
Cómo usarlo
- Comprueba la idoneidad del lugarComprueba el plano del elevador, la resistencia y el grosor del hormigón, los anclajes, las distancias de seguridad, la alimentación eléctrica, el suministro de aire y el espacio de acceso.
- Inspecciona antes de usarRevisa las plataformas, las mangueras, los cilindros, los bloqueos y los componentes de sincronización antes de cargar un vehículo.
- Posicionar el vehículoCéntralo sobre las plataformas y mantén las puertas, los neumáticos y la carrocería alejados de las piezas móviles.
- Establece los puntos de captaciónUtiliza los puntos de elevación aprobados por el fabricante del vehículo y ajústalos a la distancia entre ejes y a la carga.
- Eleva y compruebaEleva solo lo necesario para soportar la carga, detente para comprobar el contacto y el equilibrio, y continúa vigilando ambos lados.
- Activa los bloqueosBaja el elevador hasta apoyarlo sobre los bloqueos mecánicos y confirma que ambos lados estén enclavados antes de que alguien trabaje debajo.
- Despeja y bajaRetira las herramientas y aleja a las personas, libera los bloqueos según lo previsto y baja el elevador de forma controlada.
Conviene saber
Precaución
- No superes la carga nominal del modelo; la capacidad por sí sola no garantiza que sea adecuado para la distribución del peso de un vehículo.
- Instala y ancla el elevador únicamente sobre la cimentación de hormigón especificada; obtén el plano de instalación antes de iniciar las obras.
- Confirma la tensión, el tipo de desbloqueo y la mejora de las rampas antes de realizar el pedido, ya que modifican la configuración.
- Mantén a las personas y las herramientas alejadas del mecanismo de tijera y de las zonas de atrapamiento durante el movimiento.
Cuidado
- Deja de utilizar el equipo si las mangueras, los cilindros, las juntas, los anclajes o el sistema de sincronización presentan daños, fugas o movimientos anómalos.
- Lubrica las articulaciones móviles según lo especificado.
