Análisis de paquetes de baterías y programación de ECU para vehículos EV, híbridos, de gasolina y diésel

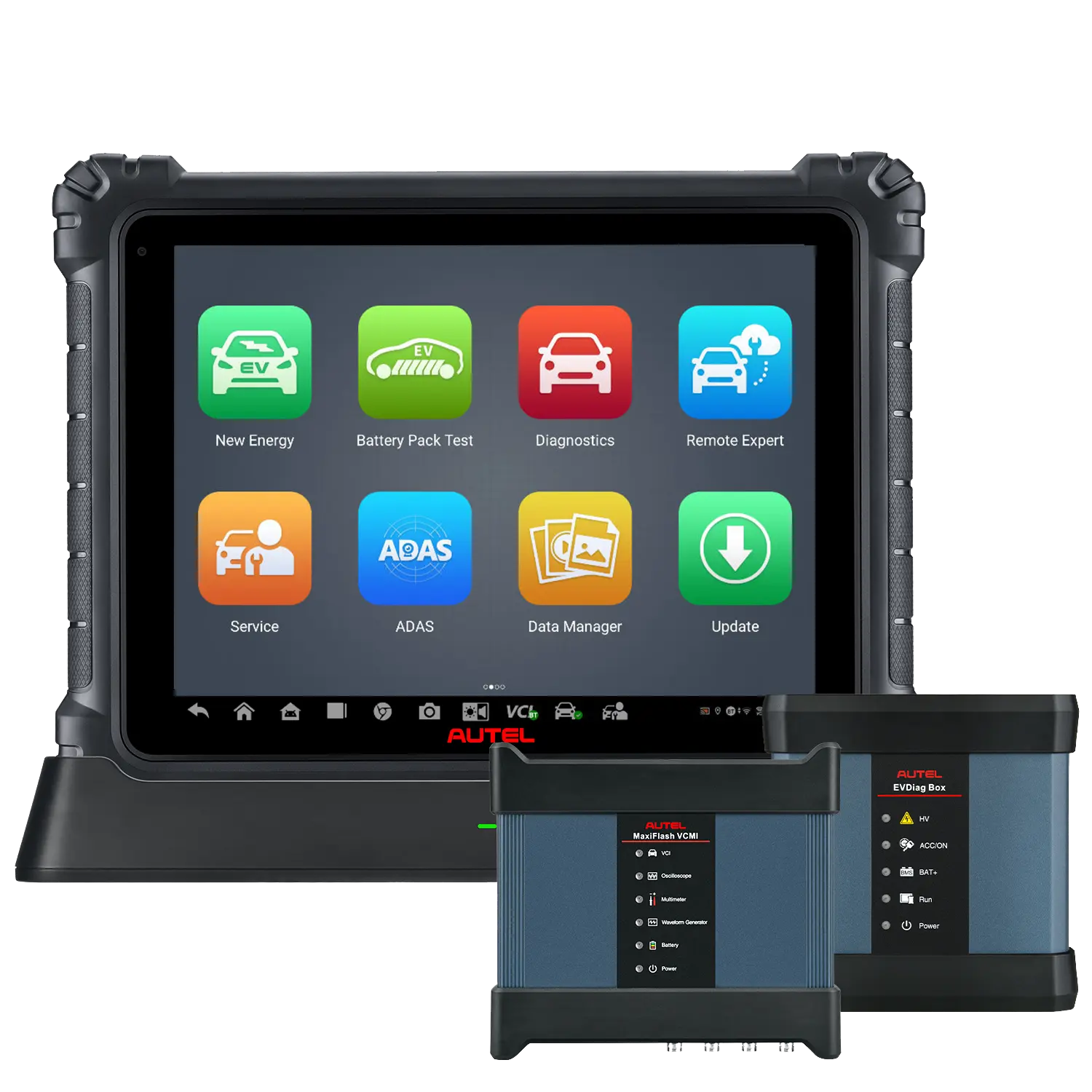

El MaxiSys Ultra EV combina su tableta con la interfaz MaxiFlash VCMI y una EVDiag Box específica para analizar conjuntos de baterías de alta tensión a través de OBD o directamente con los cables y puentes incluidos, además de ofrecer diagnóstico completo, programación y codificación de ECU.
- EVDiag Box incluido
- Diagnóstico de paquetes de baterías sin conexión
- Análisis de SOC / SOH
- Mapa de topología 2.0
- 40+ funciones de servicio
Características principales
-

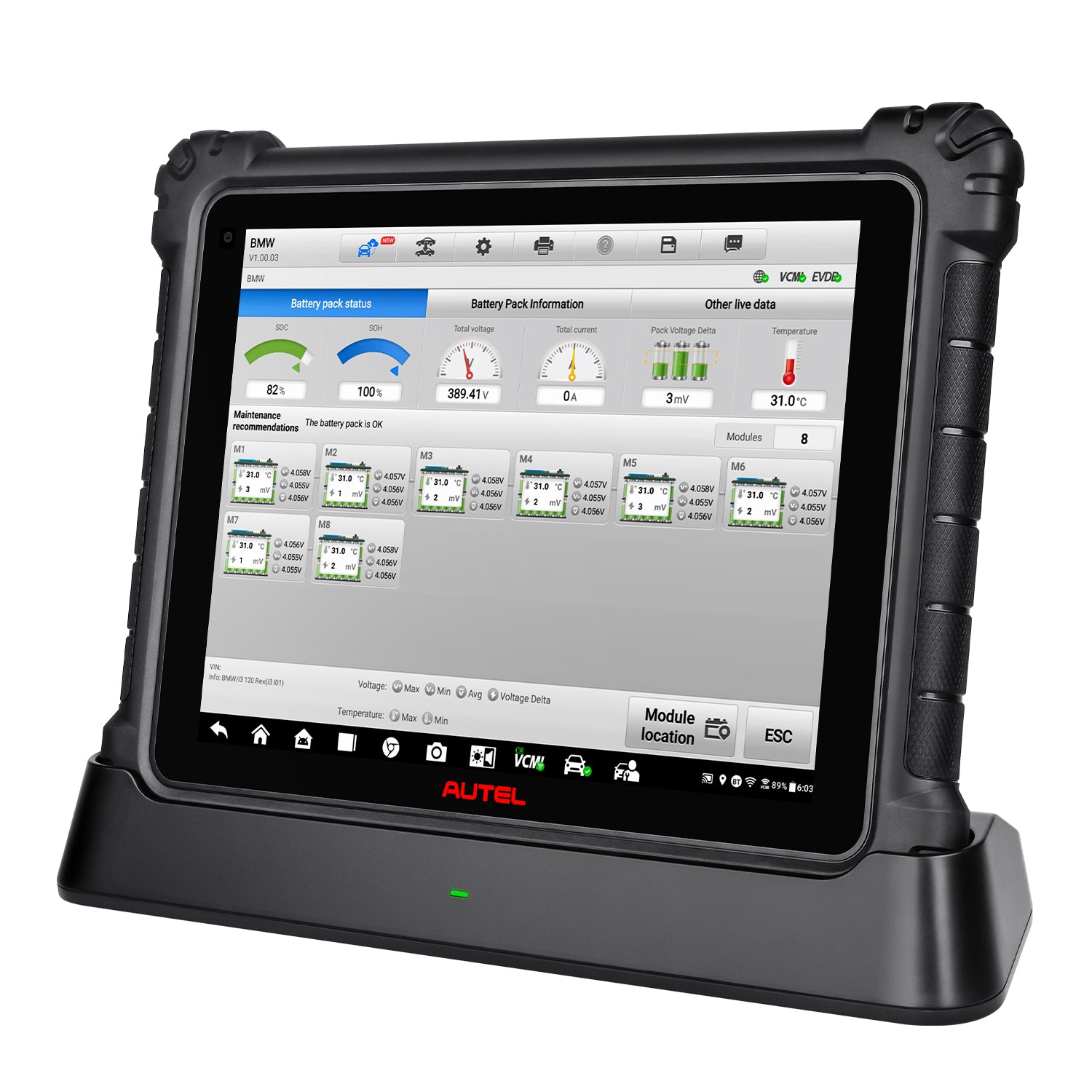

Diagnóstico sin conexión del paquete de baterías
Con EVDiag Box, consulta los datos del paquete de baterías, incluidos SOC/SOH, tensión, corriente, diferencia de tensión del paquete, temperatura y estado del paquete.
-
Trabajo guiado en alta tensión
Lee y borra códigos y consulta datos en tiempo real del sistema de alta tensión, con diagramas de bloques del sistema, de componentes y de conectores, instrucciones de desmontaje paso a paso e indicaciones de conexión en pantalla.
-

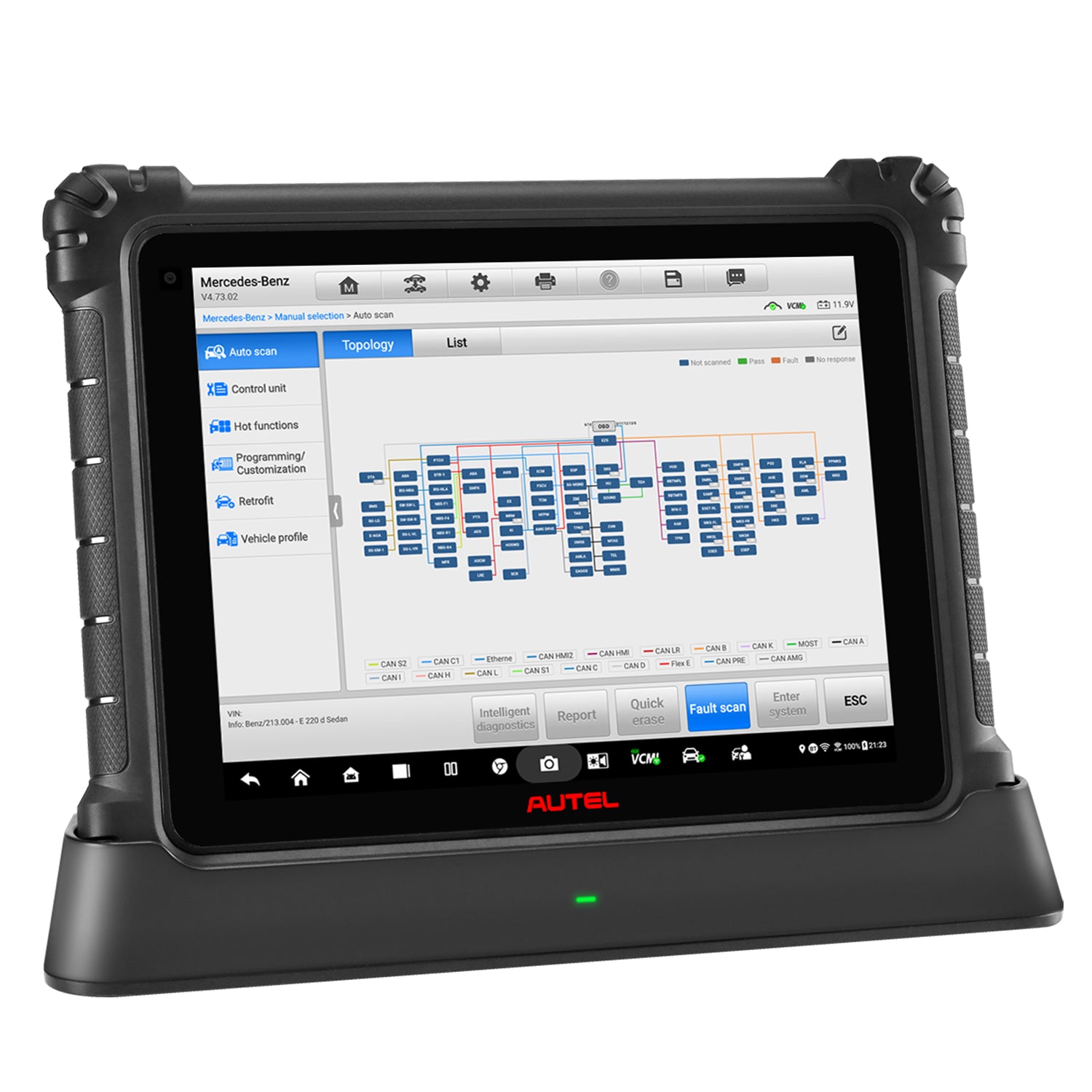

Mapa de topología 2.0
Muestra las relaciones entre los sistemas del vehículo en distintos colores.
-
Programación y codificación de ECU
Programa, codifica y adapta ECUs en blanco, reprograma los datos adaptativos tras una reparación o sustitución y actualiza el software de la ECU; el VCMI incluye programación Pass-Thru J2534.
-
Funciones de servicio y pruebas activas
Reinicio de aceite, EPB, BMS, purgado de frenos, inyector, SAS, suspensión, mariposa, faros, cambio del tamaño de los neumáticos, ABS y SRS, entre otras funciones, además de control bidireccional de los actuadores.
-
Registros del taller
El gestor de datos en la nube guarda registros de clientes y vehículos, datos del escáner y notas del técnico; las sesiones de registro de datos envían los problemas directamente al soporte técnico de Autel.
Más especificaciones
| Conectividad | Wi-Fi dual (802.11 a/b/g/n/ac 2×2 MIMO), Bluetooth 2.1 + EDR, GPS, USB 2.0 (dos puertos USB de tipo A para host, un puerto mini USB para dispositivo), HDMI 2.0, tarjeta SD de hasta 256GB |
|---|---|
| Cámaras | Trasera de 16 MP con enfoque automático y linterna; frontal de 5 MP |
| Sensores | Acelerómetro de gravedad, sensor de luz ambiental |
| Audio | Micrófono, dos altavoces, conector de auriculares de 3 bandas de 3.5 mm |
| Carga | Fuente de alimentación AC/DC de 12 V (adaptador de 12V/3A), entre 0°C y 45°C |
| Temperatura de funcionamiento | De 0 a 50°C (de 32 a 122°F) |
| Temperatura de almacenamiento | De -20 a 60°C (de -4 a 140°F) |
| Protocolos | DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire CAN (GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2) |

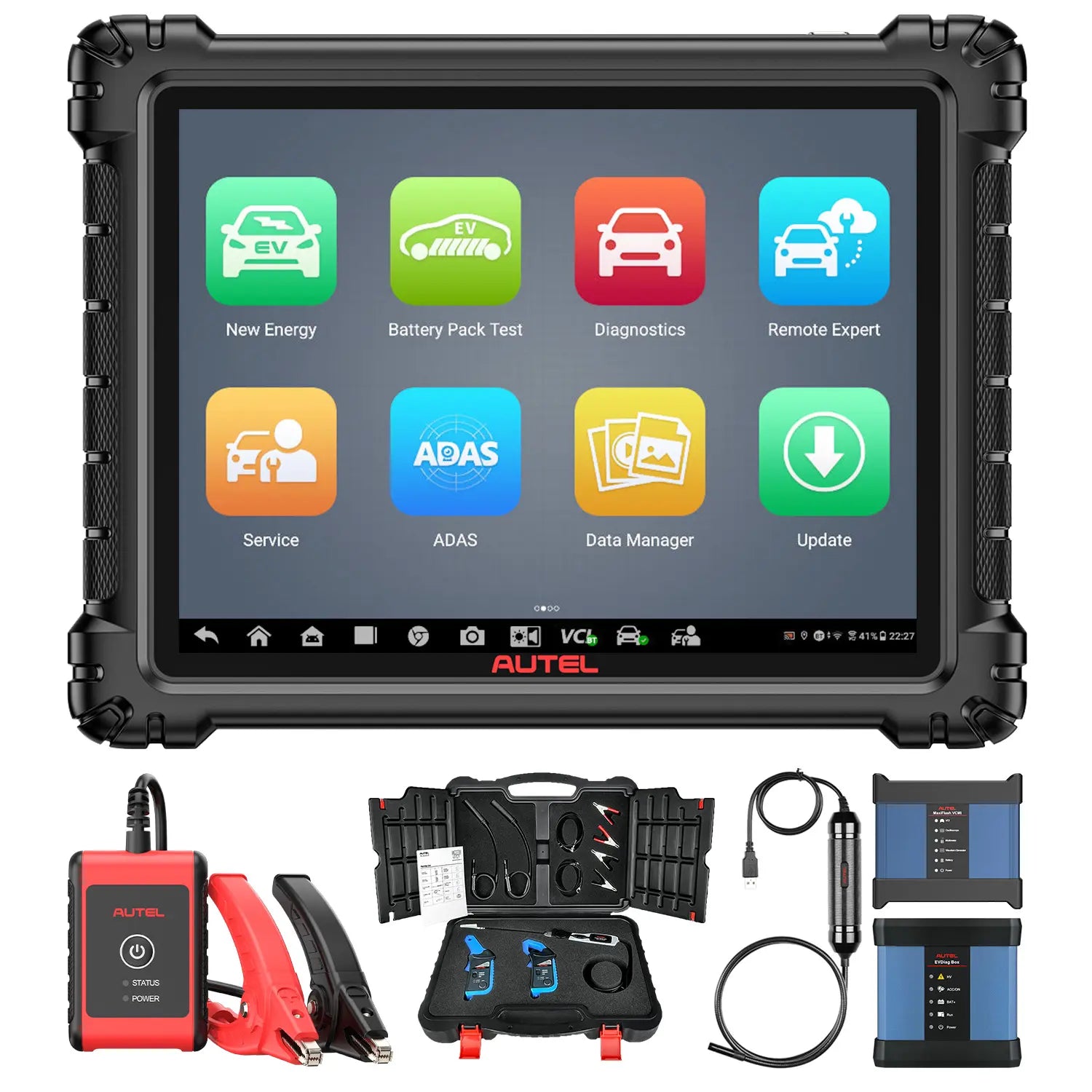

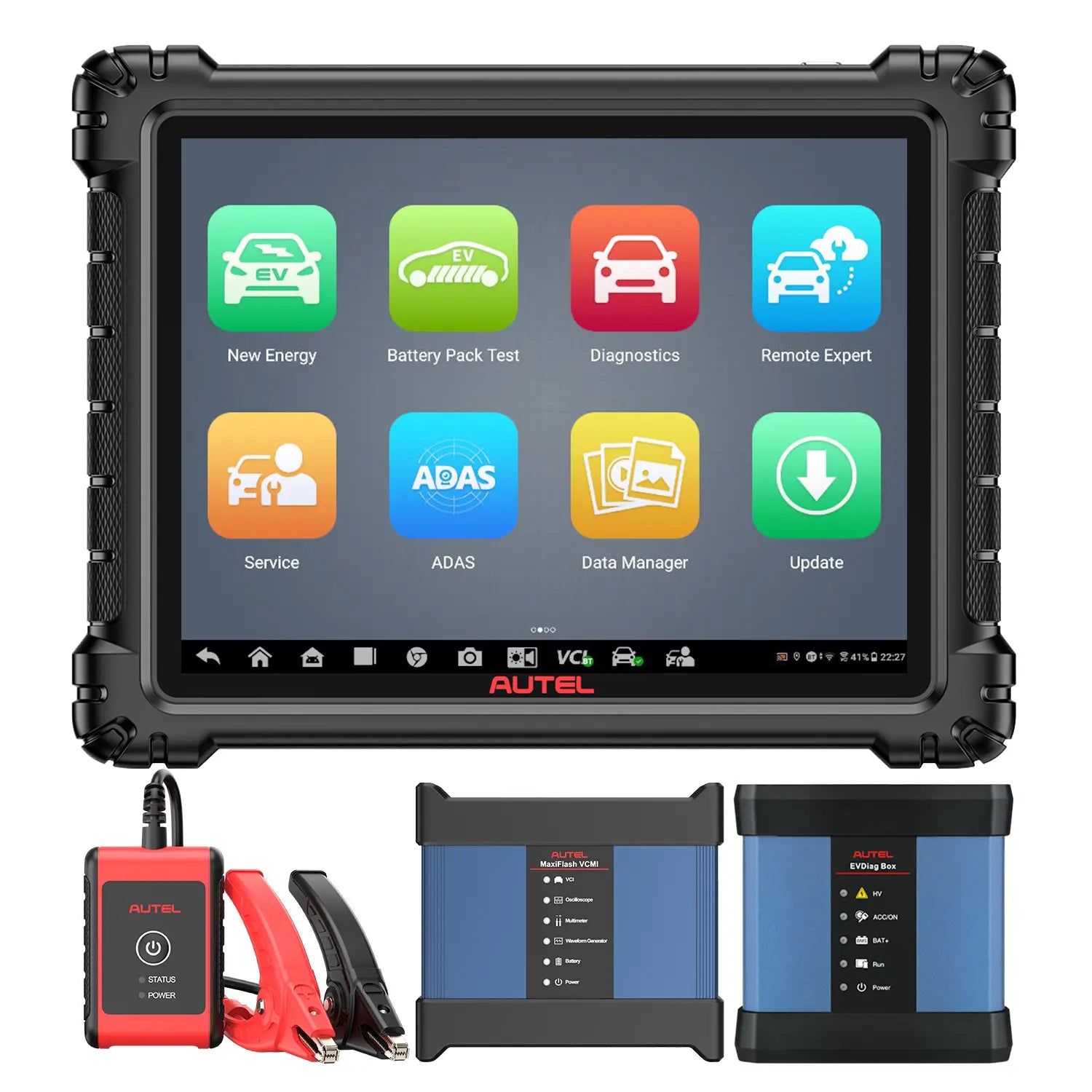

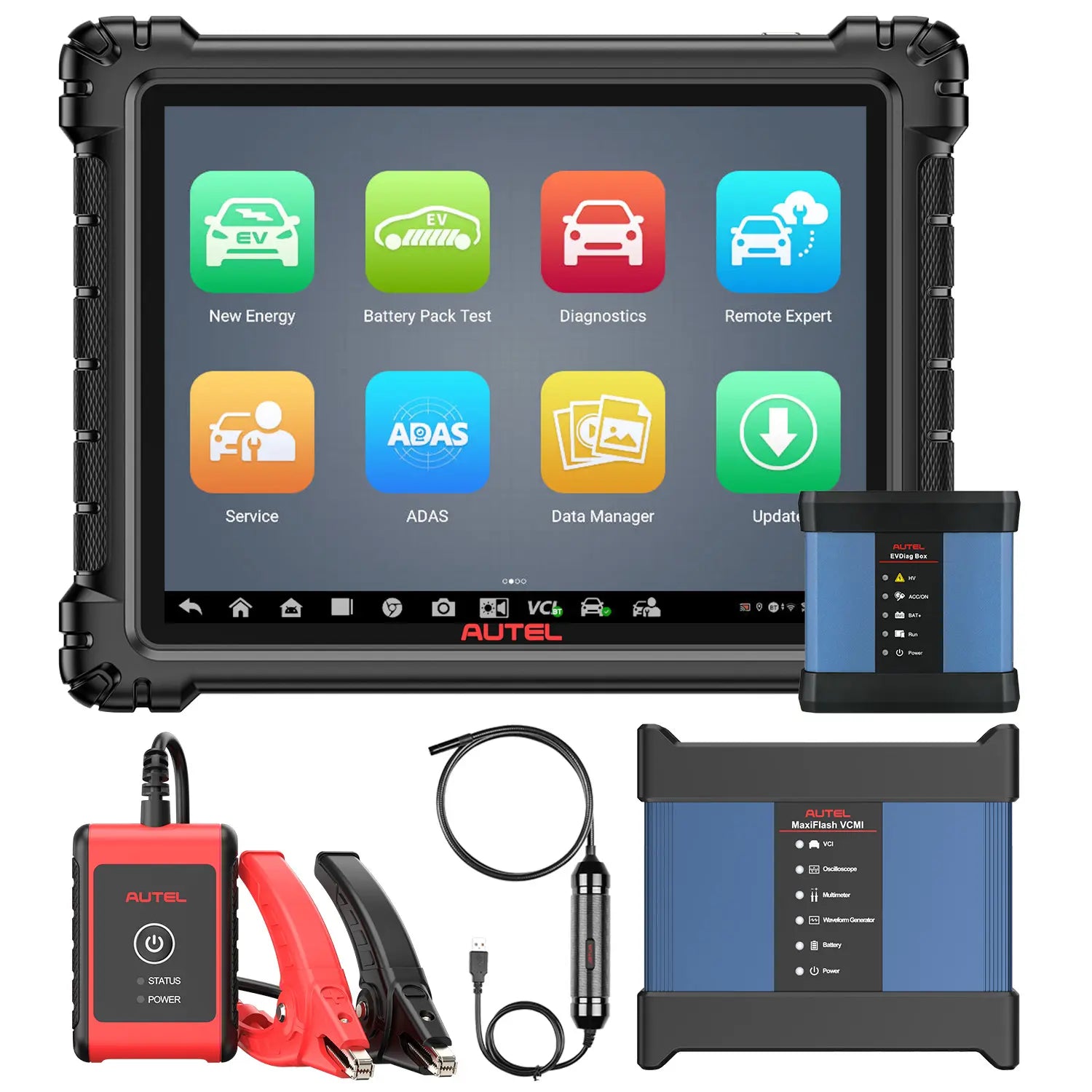

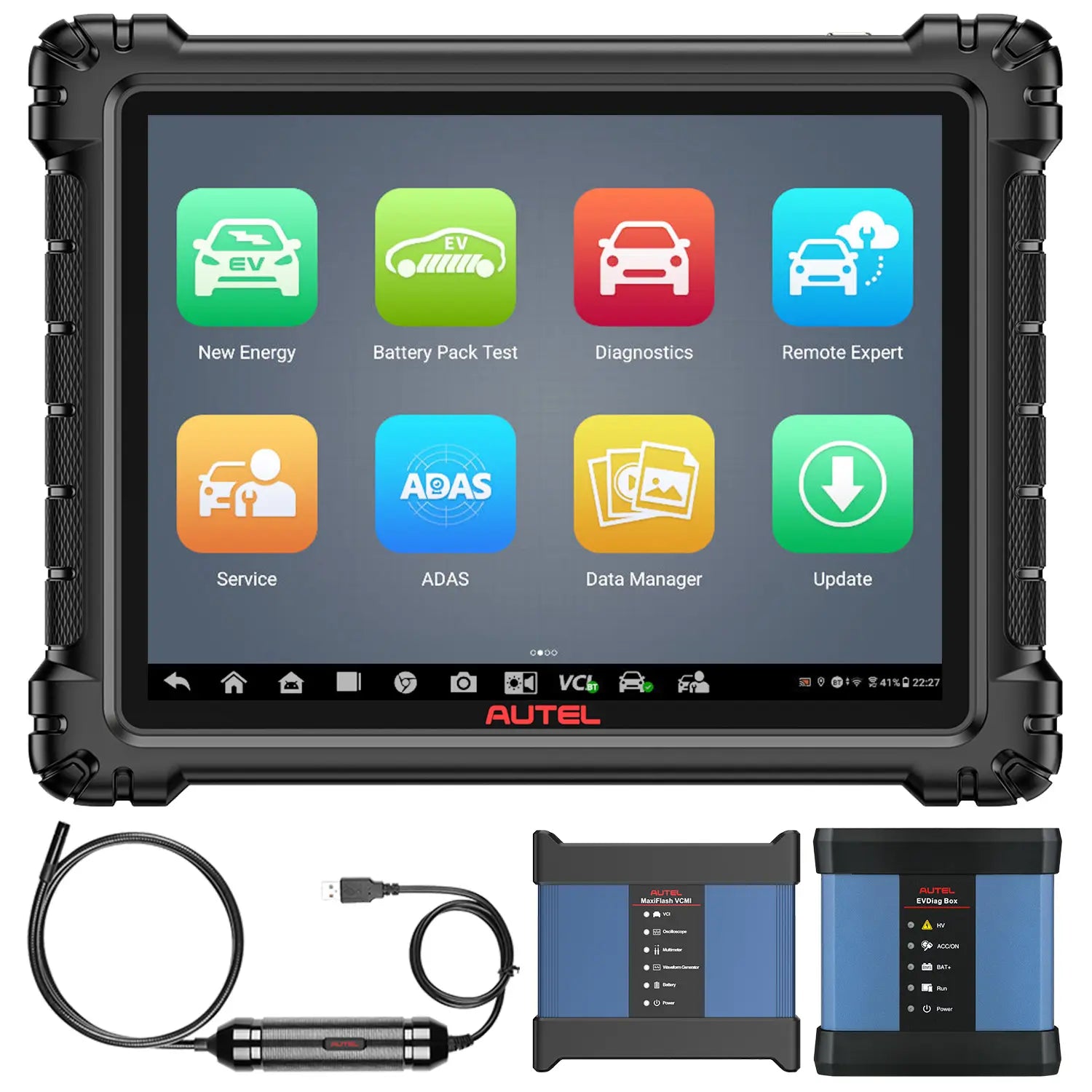

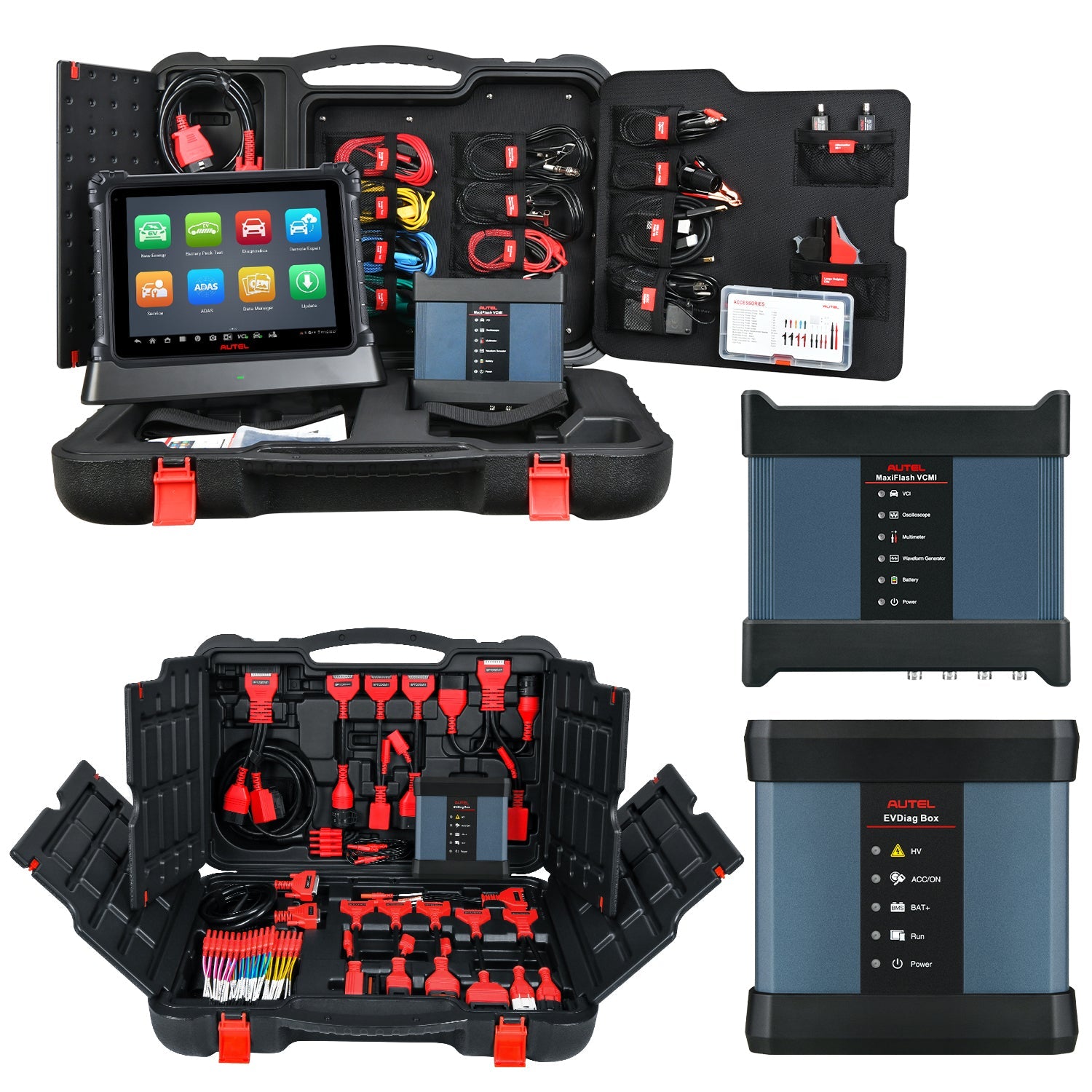

Contenido de la caja
- Tableta MaxiSys Ultra EV y estación de acoplamiento
- MaxiFlash VCMI
- Cable principal V2.0, cable USB 2.0 V2, adaptador AC/DC (12 V) y adaptador para toma de corriente auxiliar
- Accesorios de medición: cables de prueba para osciloscopio, cables y sondas de prueba para multímetro, captadores de encendido secundario, atenuadores, cables de derivación, sondas de conexión posterior con tornillos y agujas de repuesto, pinzas de cocodrilo y de delfín, cable para pinza y fusibles de luces
- Adaptador de USB a Ethernet
- Caja de herramientas, paño suave, guía de referencia rápida, lista de contenido y maletín de transporte
- Kit de ampliación para diagnóstico de EV: EVDiag Box, cable principal de EVDiag Box, cables de derivación y alargadores, conectores banana dobles, cables adaptadores específicos para cada vehículo, cable multiconductor DB25, lista de contenido y maletín de transporte
