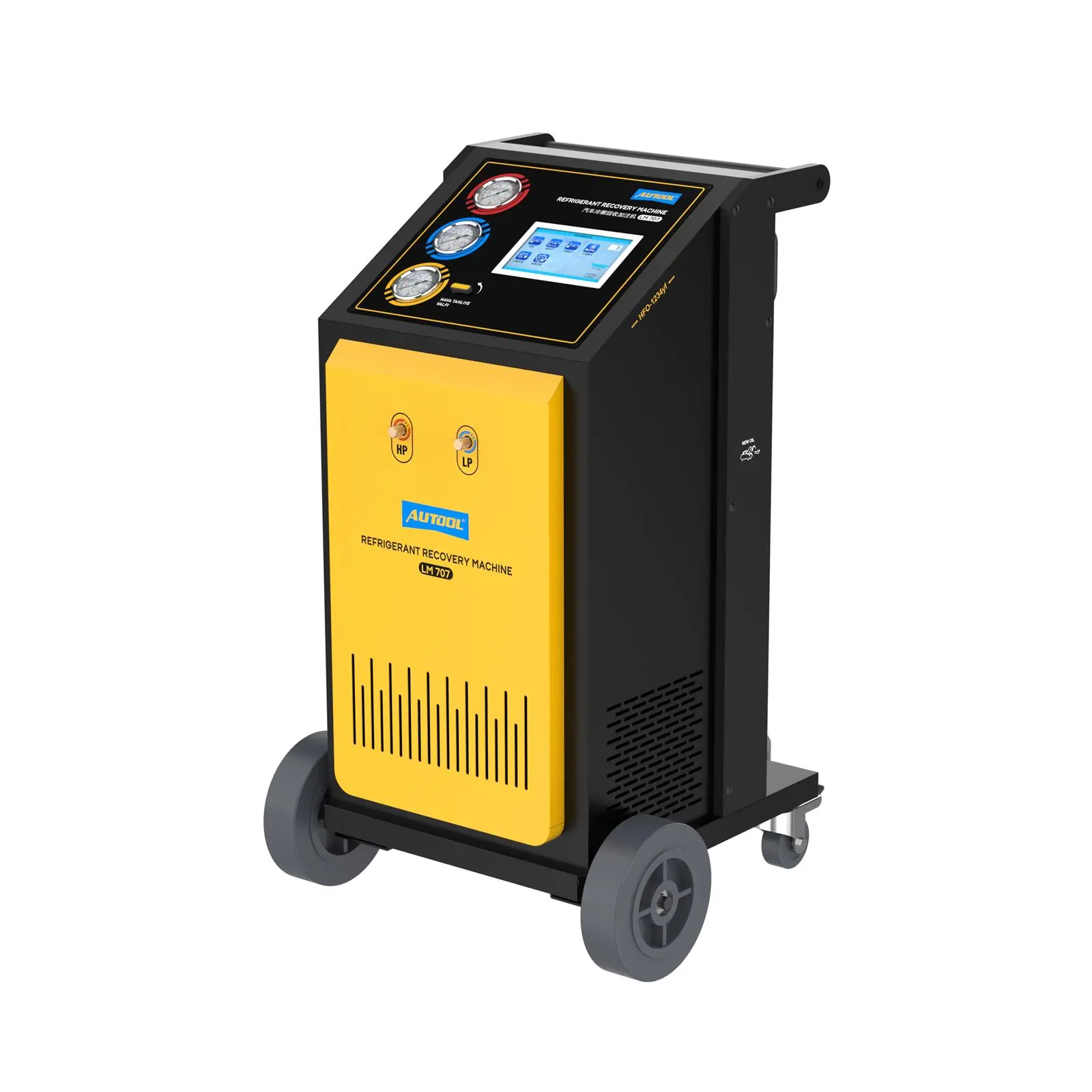

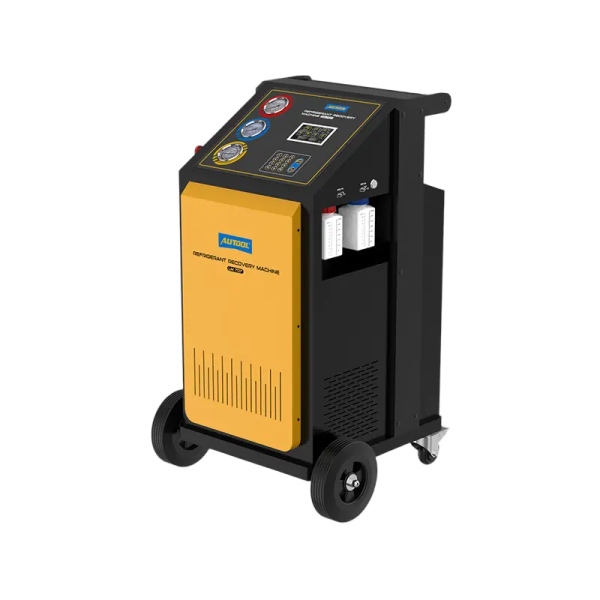

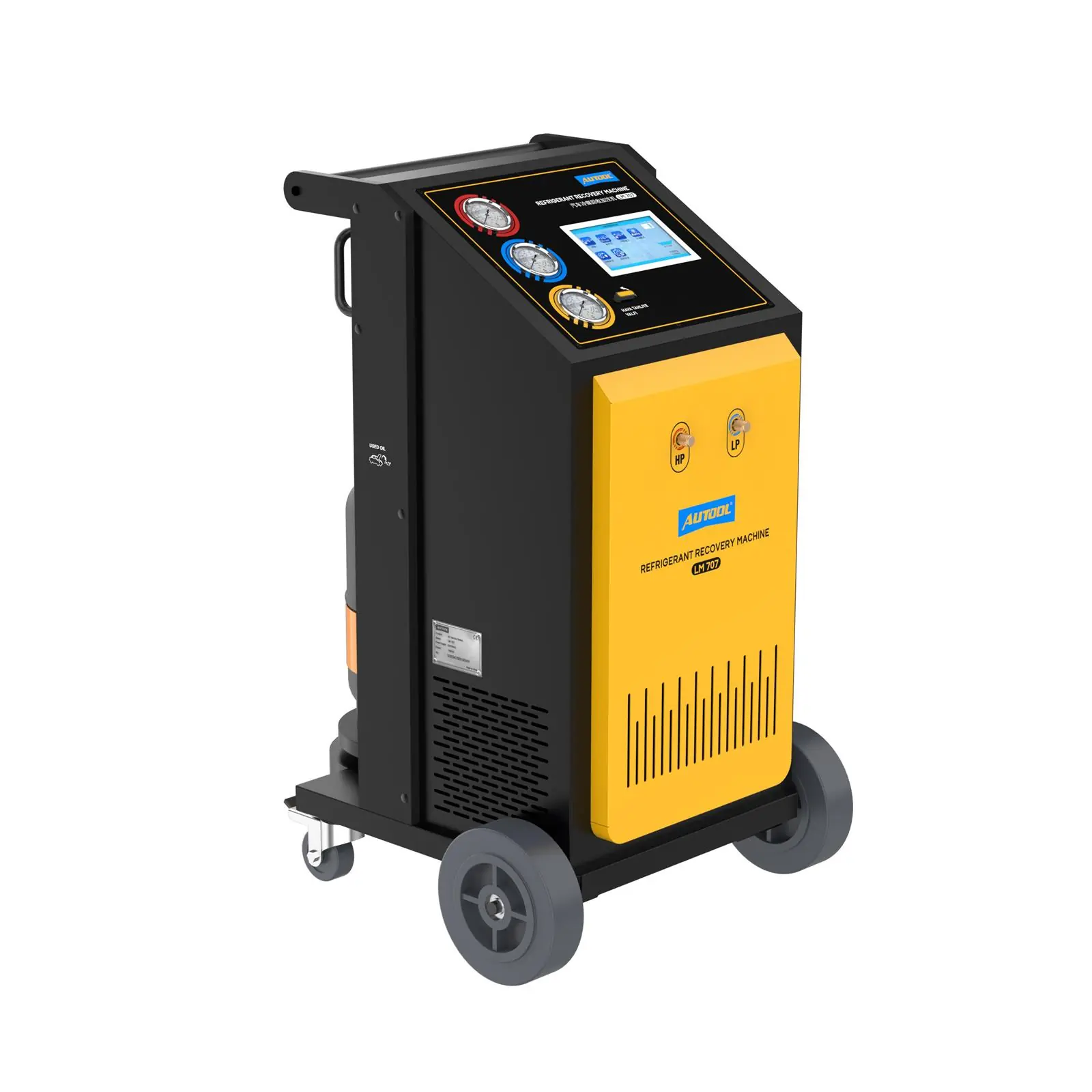

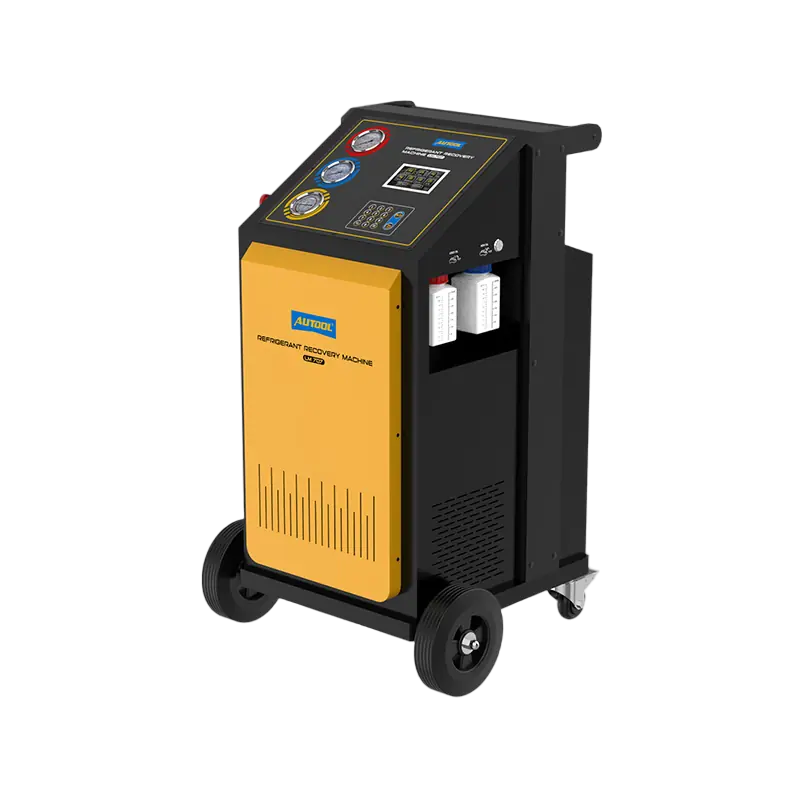

Rückgewinnung, Evakuierung und Befüllung von R134a-Systemen mit einer Station
Stellen Sie die Arbeitswerte am LM707 ein, und er führt Rückgewinnung, Evakuierung und Befüllung nacheinander aus, während Sie die Aufforderungen überwachen. Ein integrierter Filter und Abscheider reinigen zurückgewonnenes Kältemittel für die zulässige Wiederverwendung. Nur R134a; die Station identifiziert kein Kältemittel.
- Nur R134a
- Automatischer Ablauf
- Waage mit ±10 g
- 2 × 350-mL-Ölflaschen
- 12 kg interner Tank
Hauptmerkmale
-

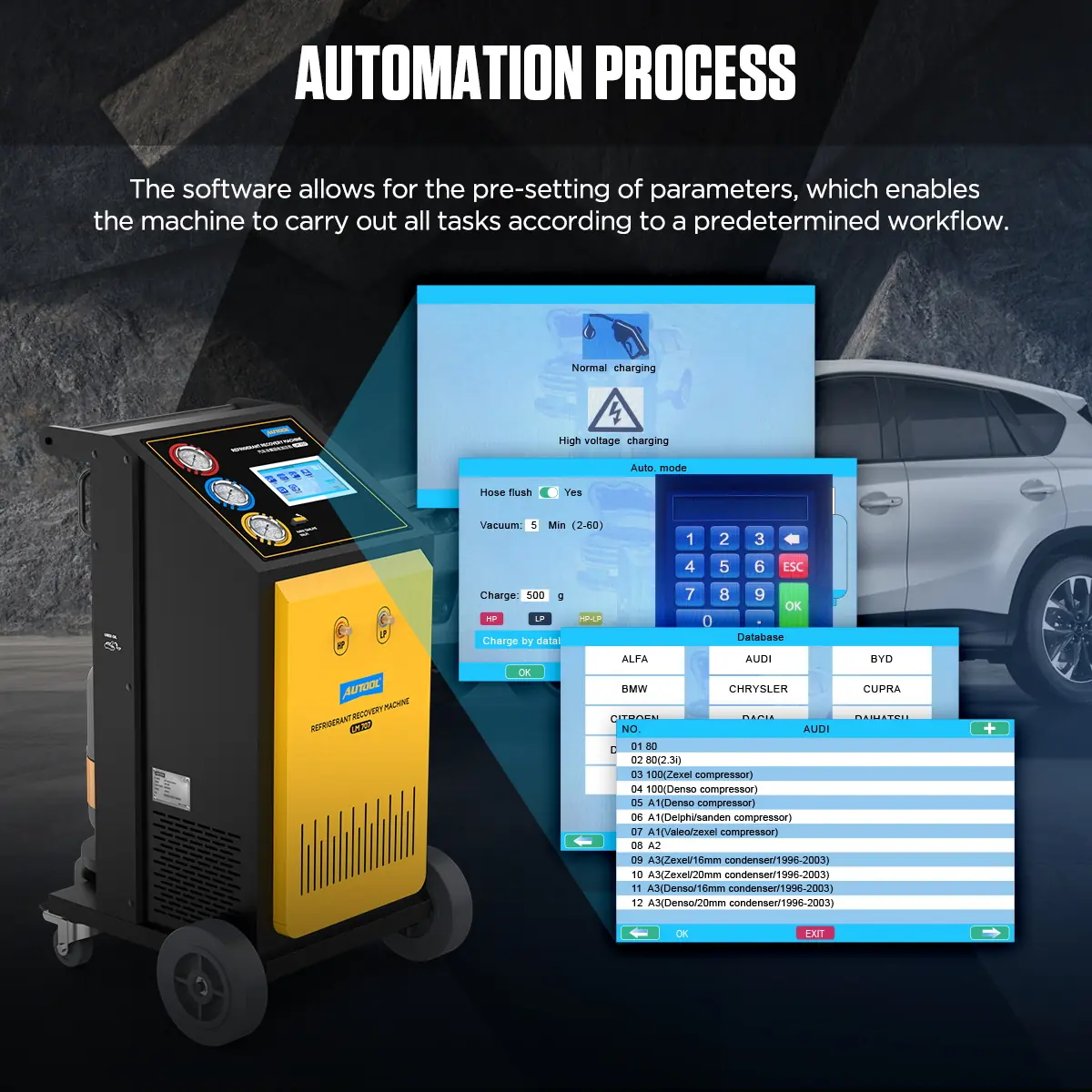

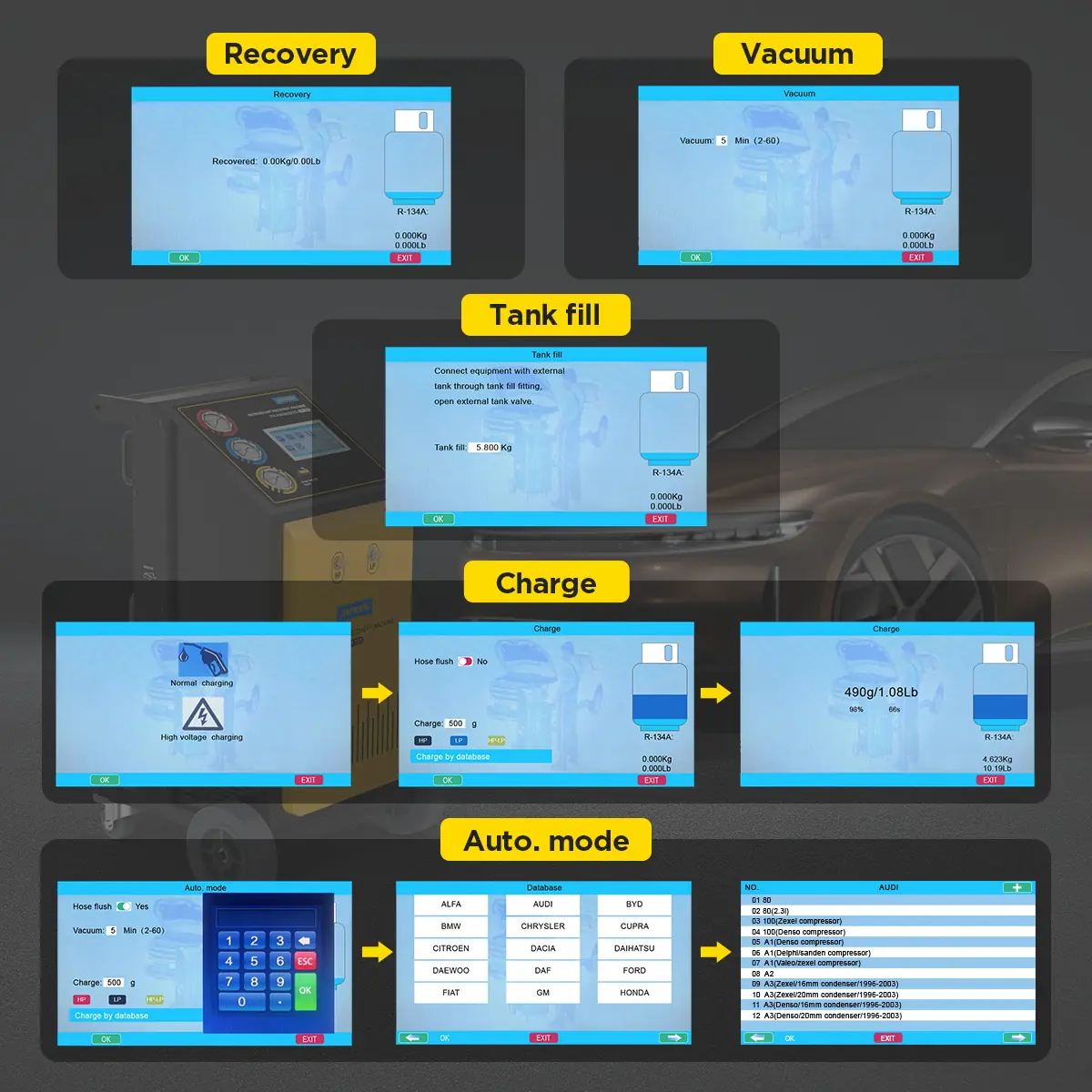

Automatische Rückgewinnung, Evakuierung und Befüllung
Geben Sie die Werte für Rückgewinnung, Evakuierung und Befüllung ein und lassen Sie die Station die Schritte der Reihe nach ausführen, während Sie Aufforderungen und Endergebnisse prüfen.
-

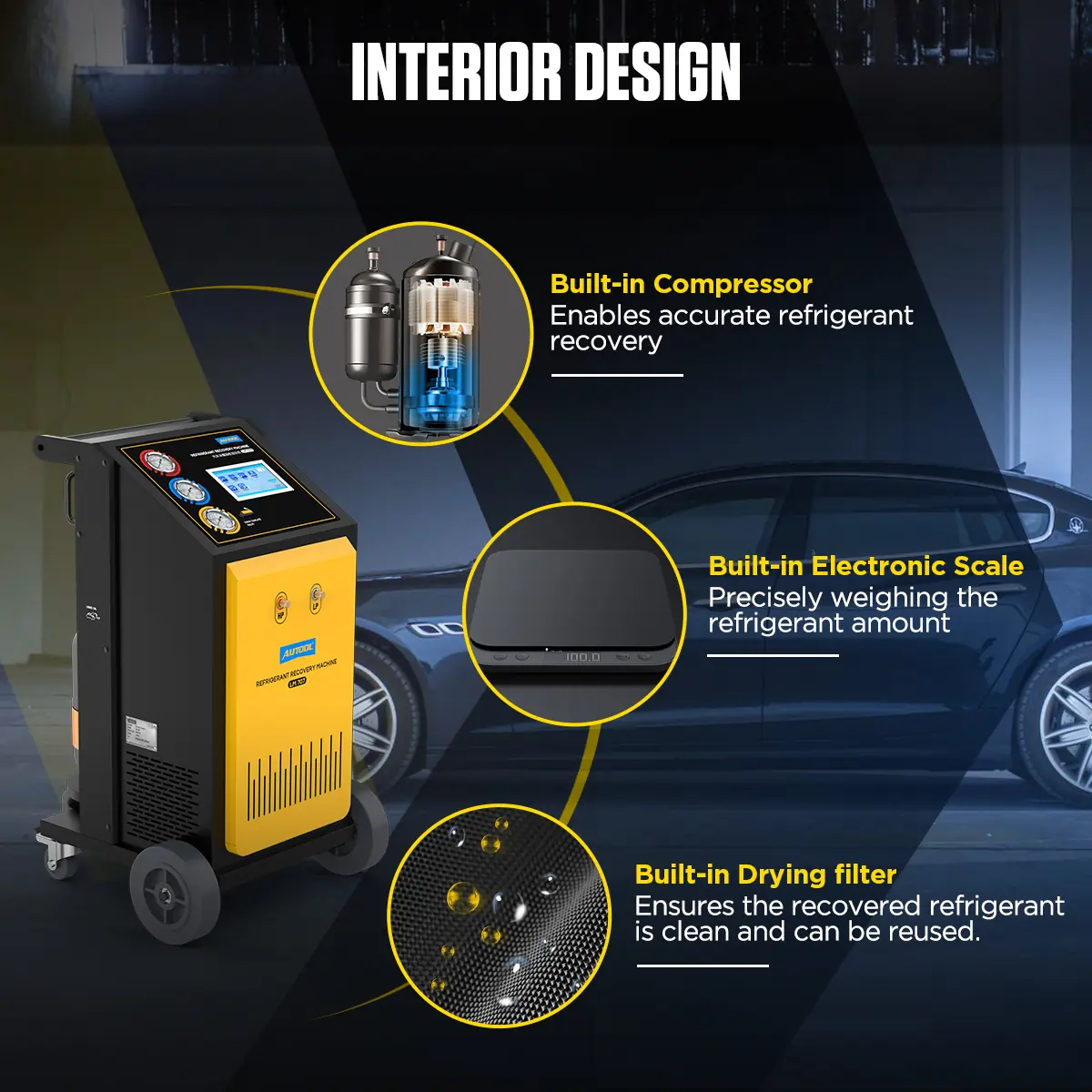

Gewogene Kältemittelmengen
Die integrierte elektronische Waage misst das Kältemittelgewicht während der Rückgewinnung und des Nachfüllens.
-
Reinigung des zurückgewonnenen Kältemittels
Ein Filter und Abscheider reinigen zurückgewonnenes R134a für die zulässige Wiederverwendung, und die interne Kreislaufreinigung hält das gelagerte Kältemittel in gutem Zustand.
-

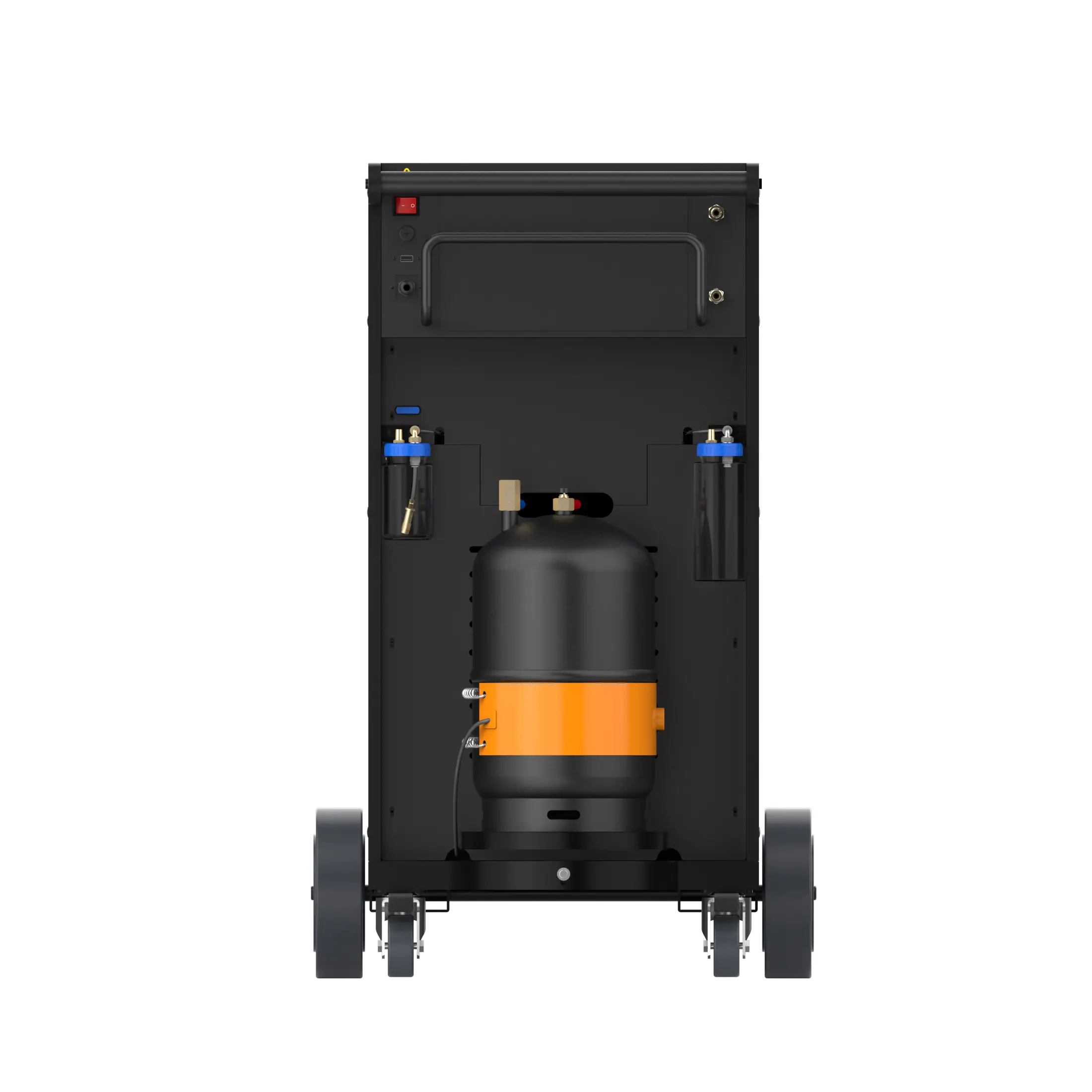

Getrenntes neues und gebrauchtes Öl
Eine Flasche für neues Öl und eine für Altöl trennen das Ablassen und manuelle Nachfüllen von Kompressoröl.
-

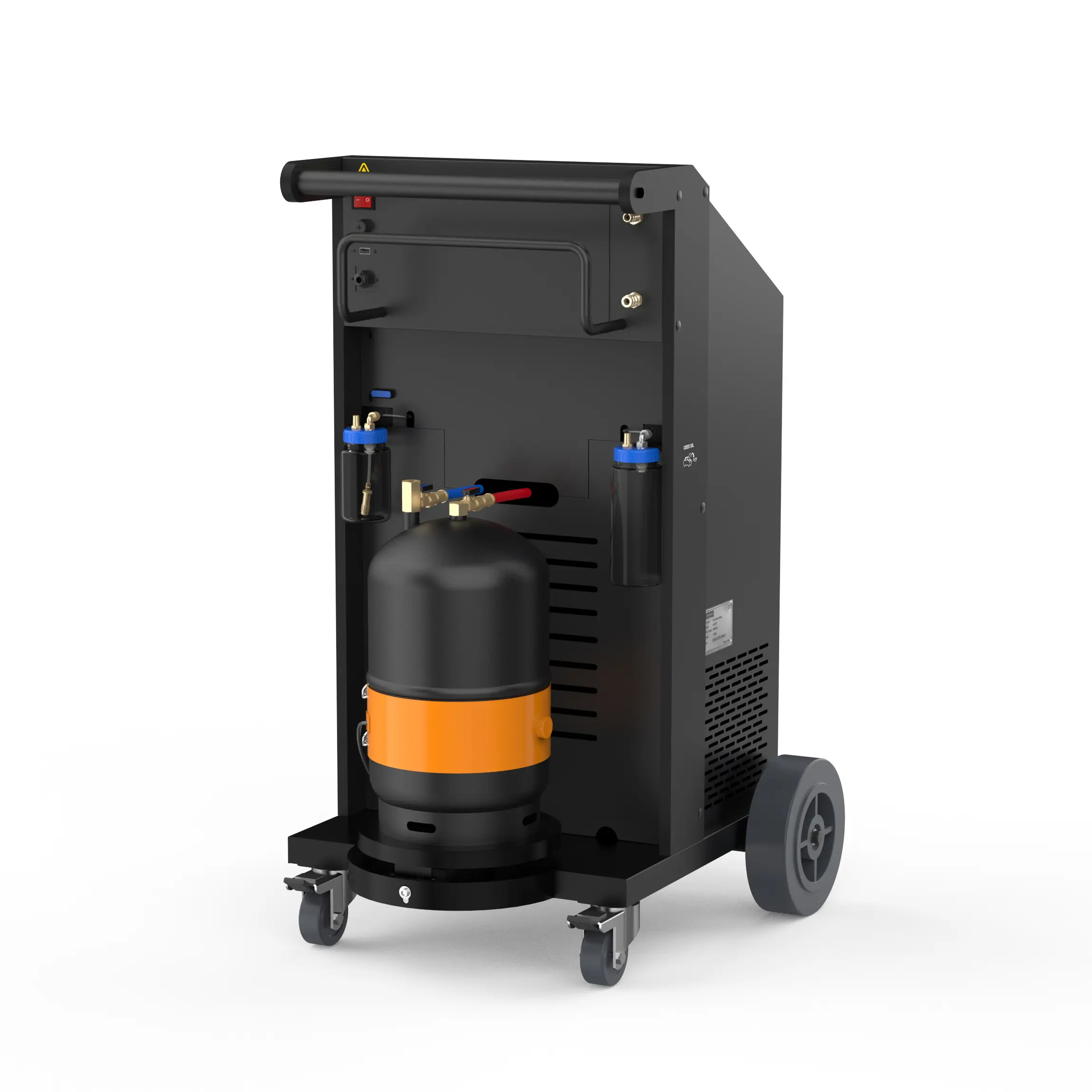

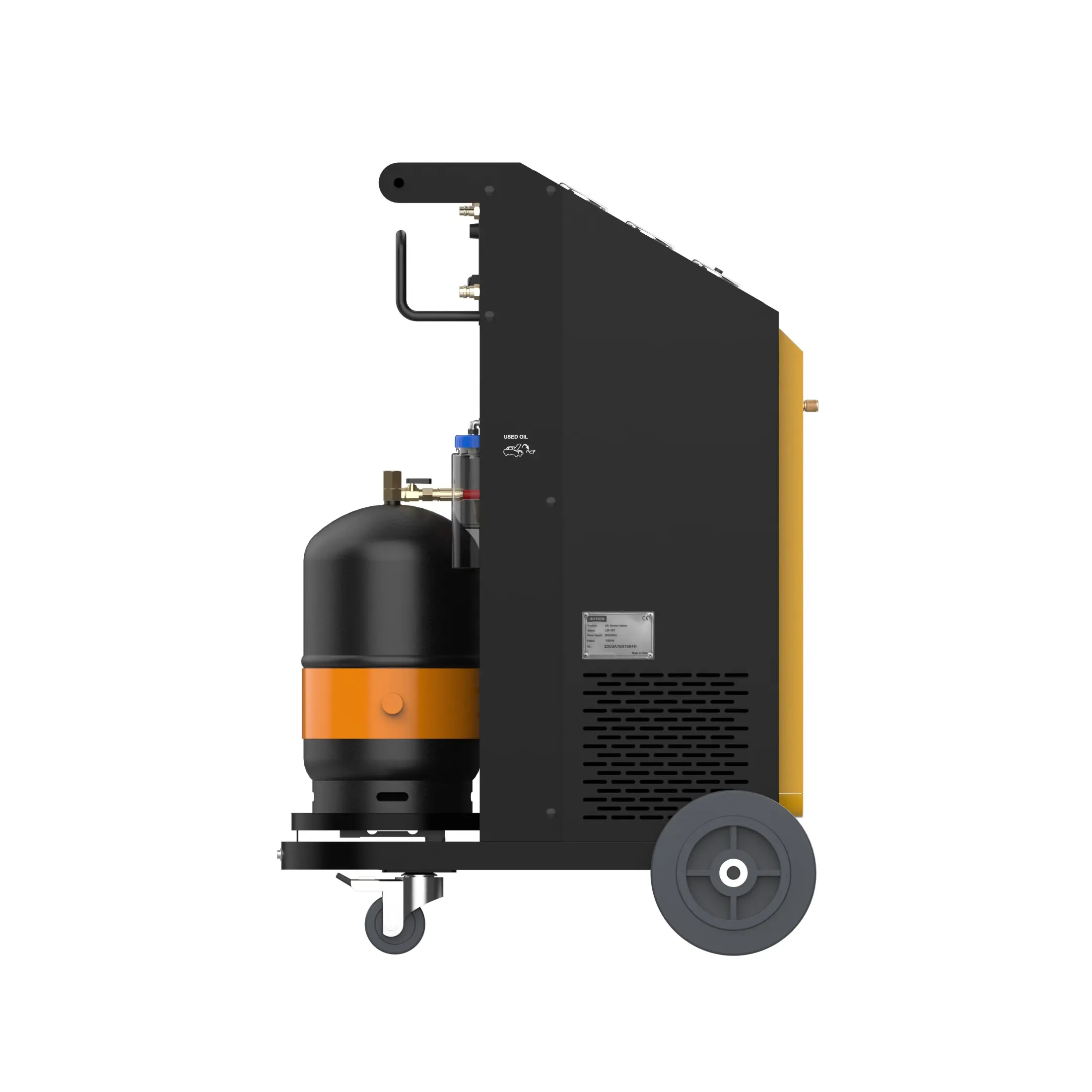

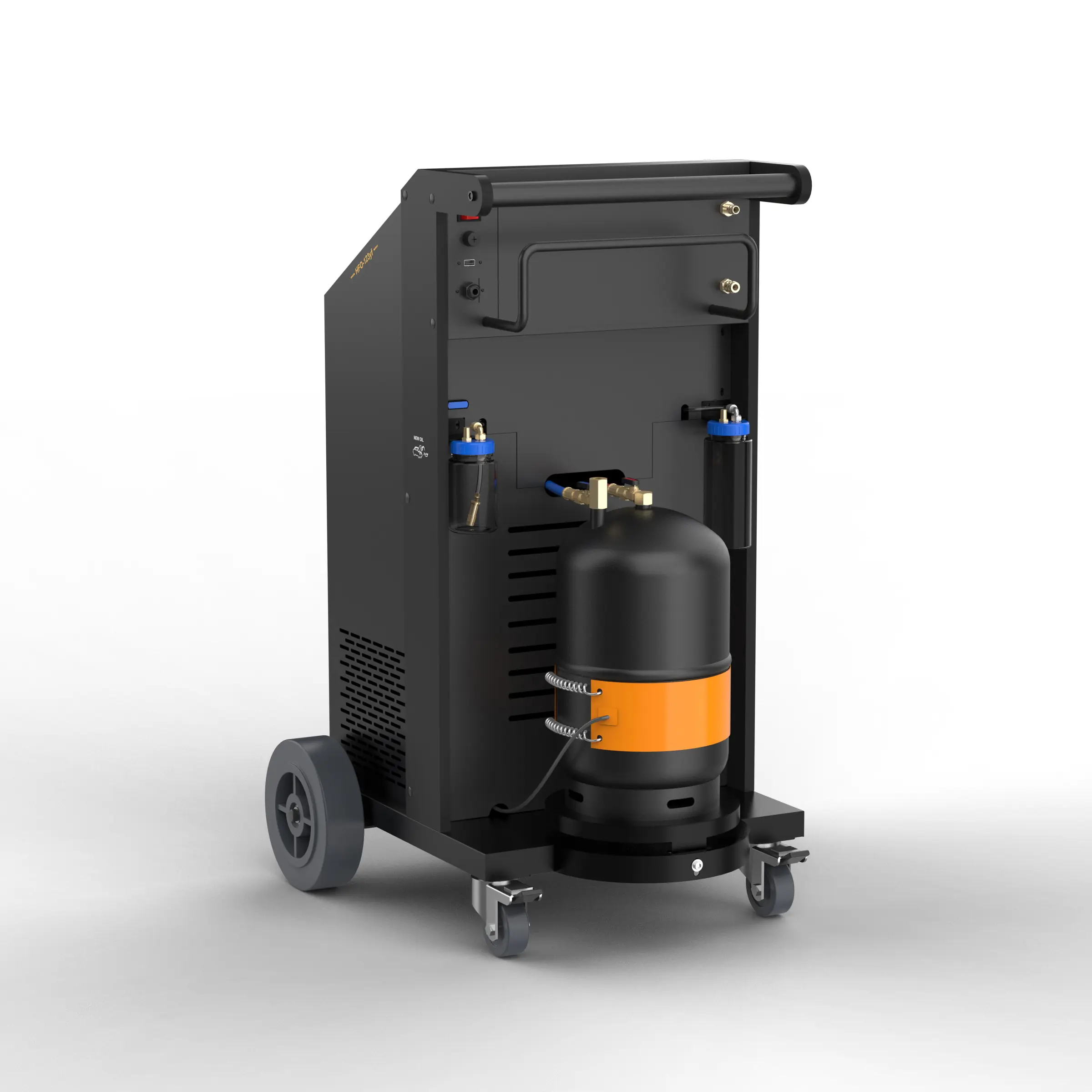

Integrierter Arbeitsbehälter
Speichert R134a, sodass die Station mehrere Fahrzeuge hintereinander warten kann, ohne Zylinder zu wechseln.
-

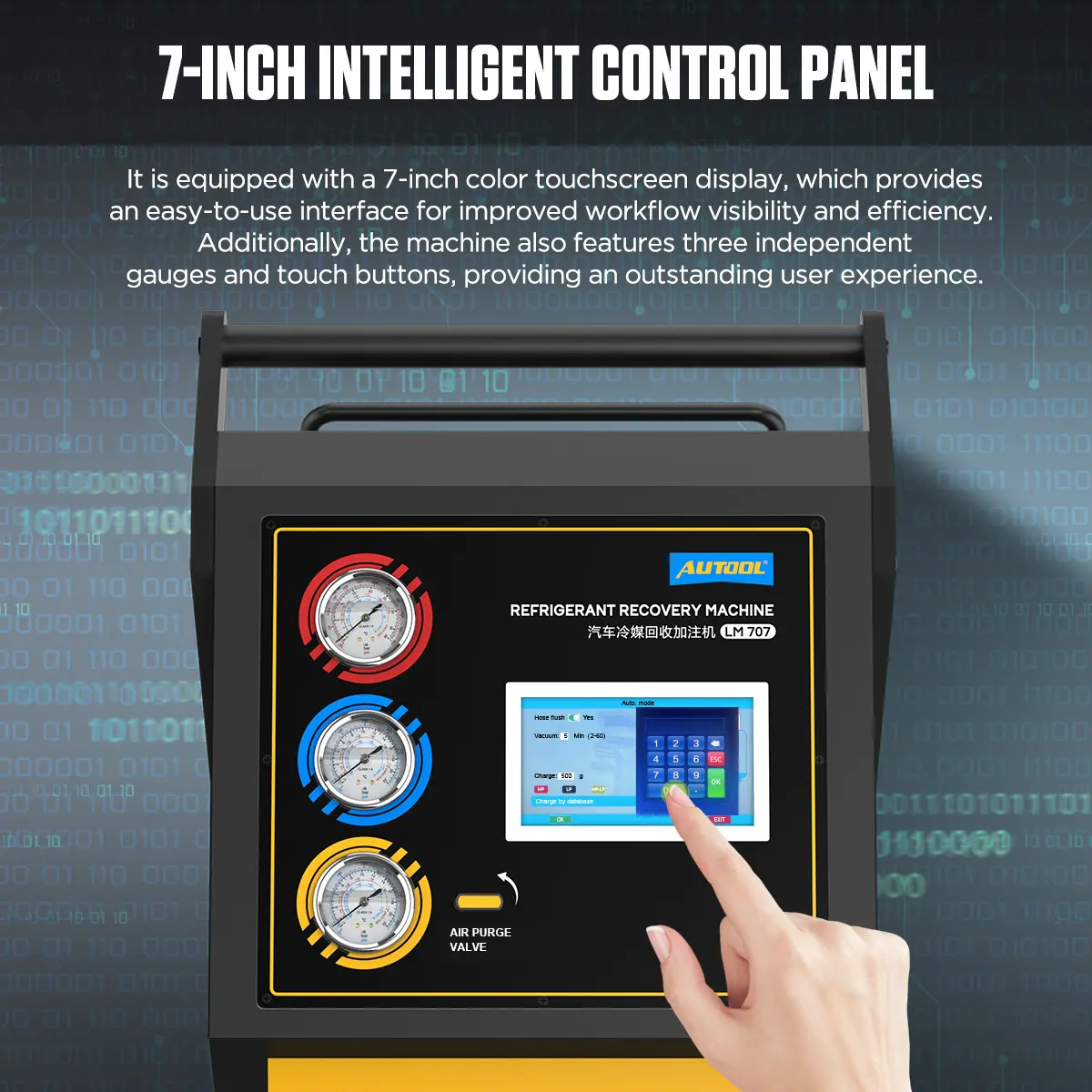

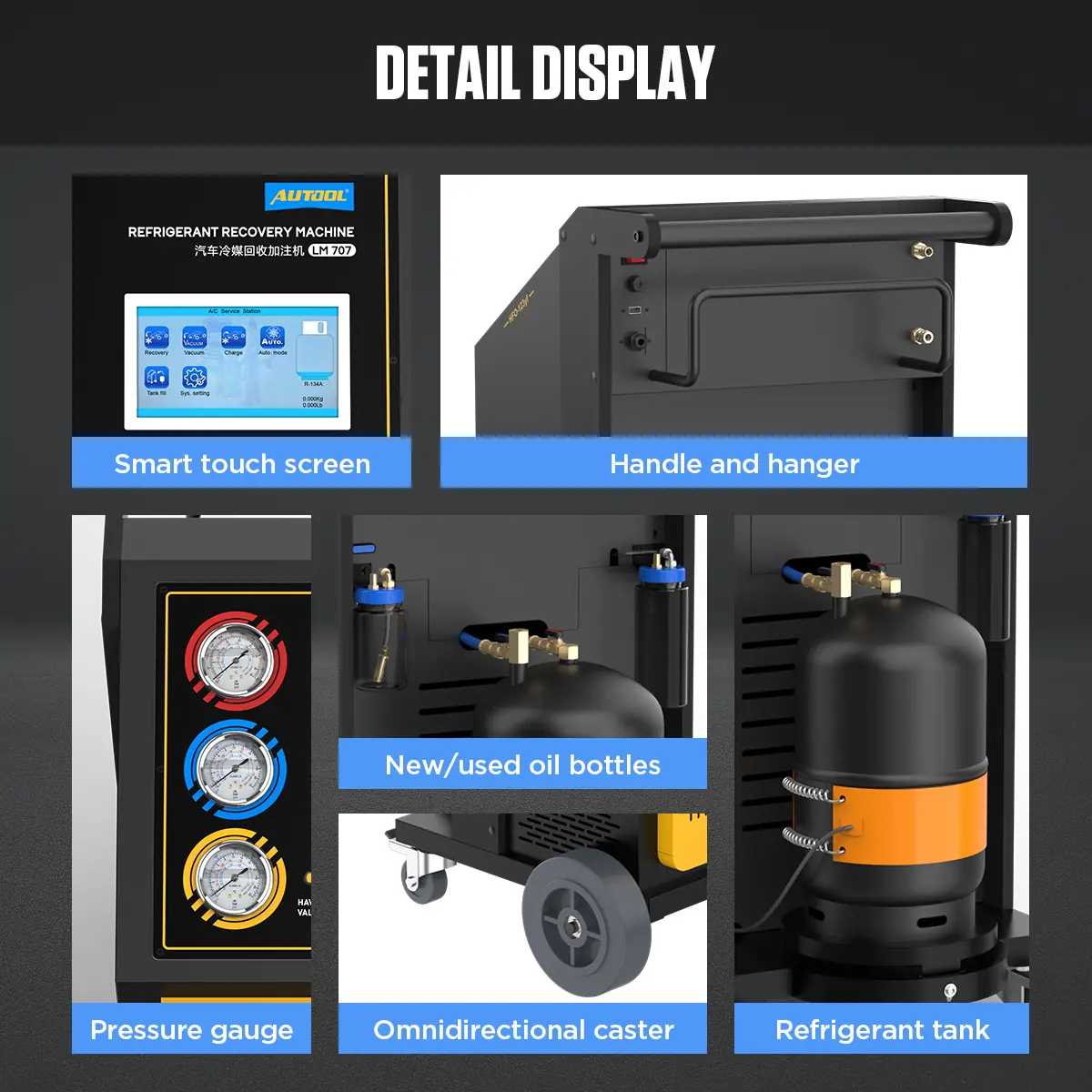

Zentrale Steuerung
Display, Tastenfeld und dedizierte Manometer halten Einstellung und Systemwerte an einem Ort; die Oberfläche ist in sechs Sprachen verfügbar.
Weitere technische Daten
| Kältemittelidentifikation | Nicht unterstützt; unbekanntes oder verunreinigtes Kältemittel vor dem Anschließen identifizieren und isolieren |
|---|---|
| Lecksuche | Nur Vakuum-/Druckhalteprüfung; findet kein Leck |
| Auswahl des Füllanschlusses | Nicht verfügbar (HD/ND/HD+ND-Auswahl erfolgt am LM708 und LM806) |
| Datenausdruck und Datenbank | Nicht verfügbar |
Modellvergleich
| LM707 | LM708 | LM806 | |
|---|---|---|---|
| Kältemittel | R-134a | HFO-1234yf / R-134a | R-134a |
| Display | 5-Zoll-Display | 7-Zoll-Touchscreen | 10.1-Zoll-Touchscreen |
| Elektronische Waagen | 1 | 5 | 4 |
| Ölzugabe | Manuell | Automatisch | Automatisch |
| Ölflaschen | 2 × 350 mL | 3 × 350 mL | 3 × 500 mL |
| Tankvolumen | 12 kg | 15 kg (maximale Füllung 10 kg) | 18 kg (maximale Füllung 12 kg) |
| Drucken, Datenbank, Betriebsprotokolle | Nein | Ja | Ja |
| Leitungsspülung | Nein | Nein | Ja |

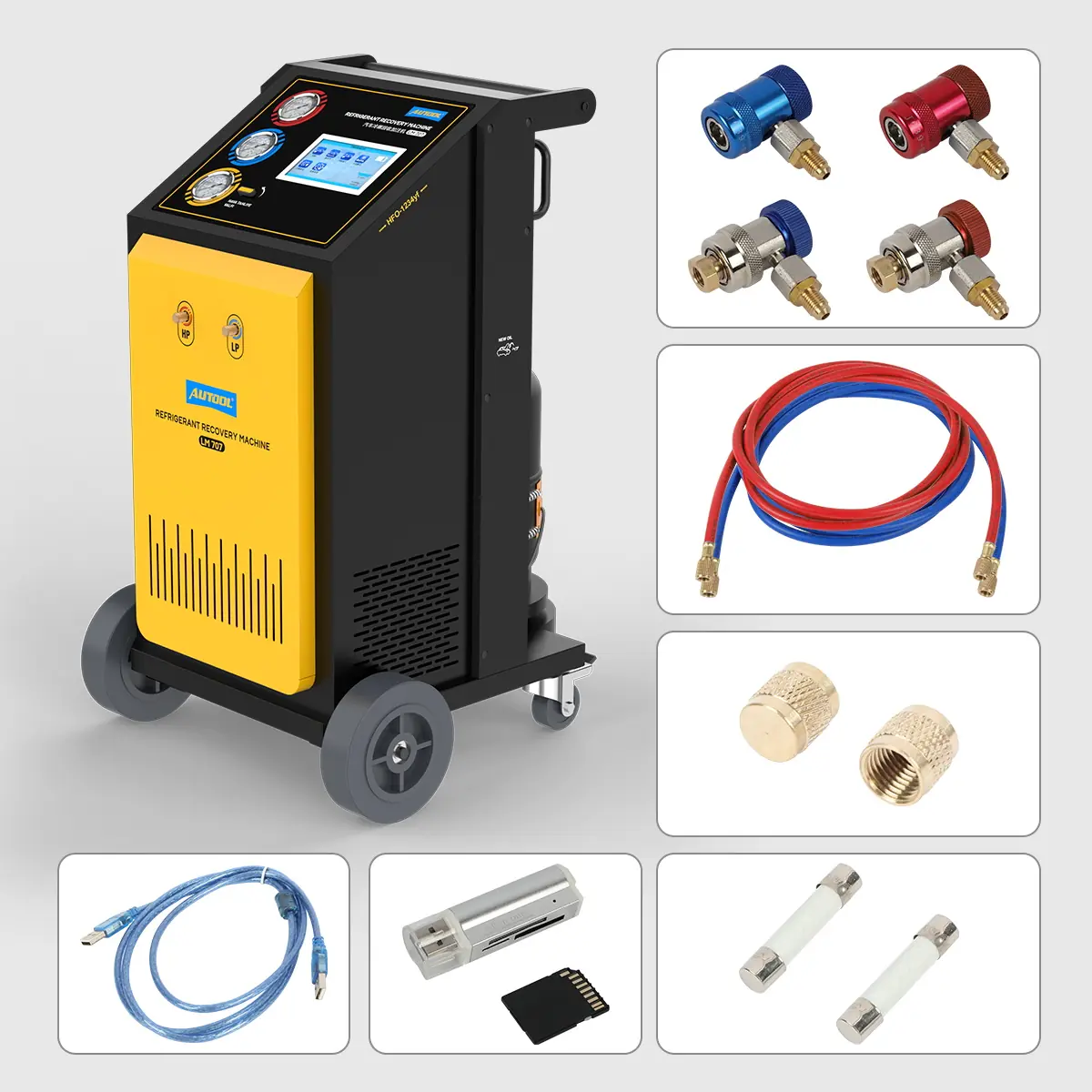

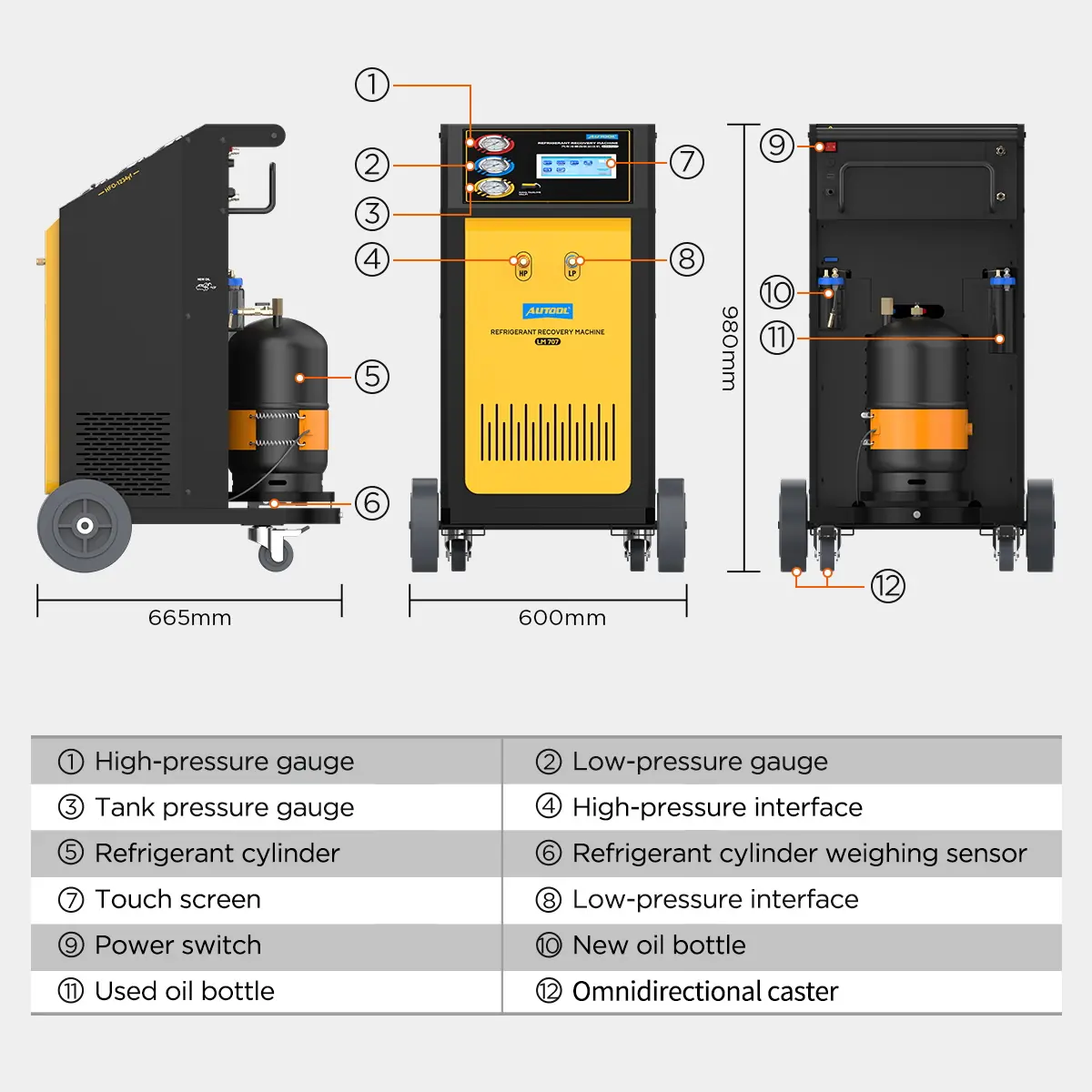

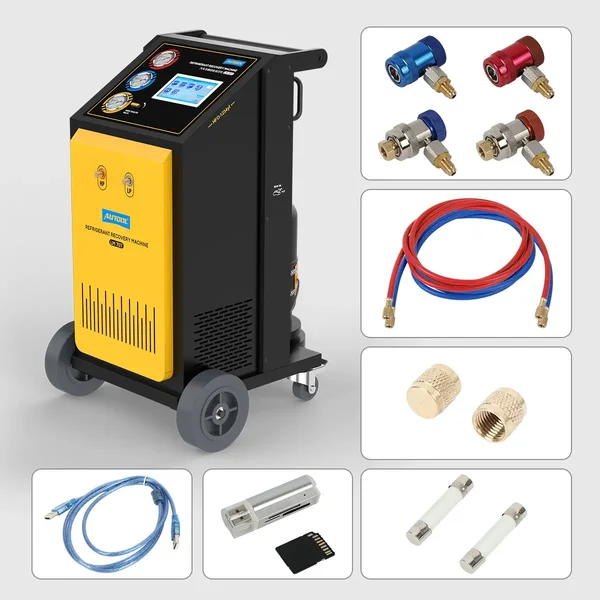

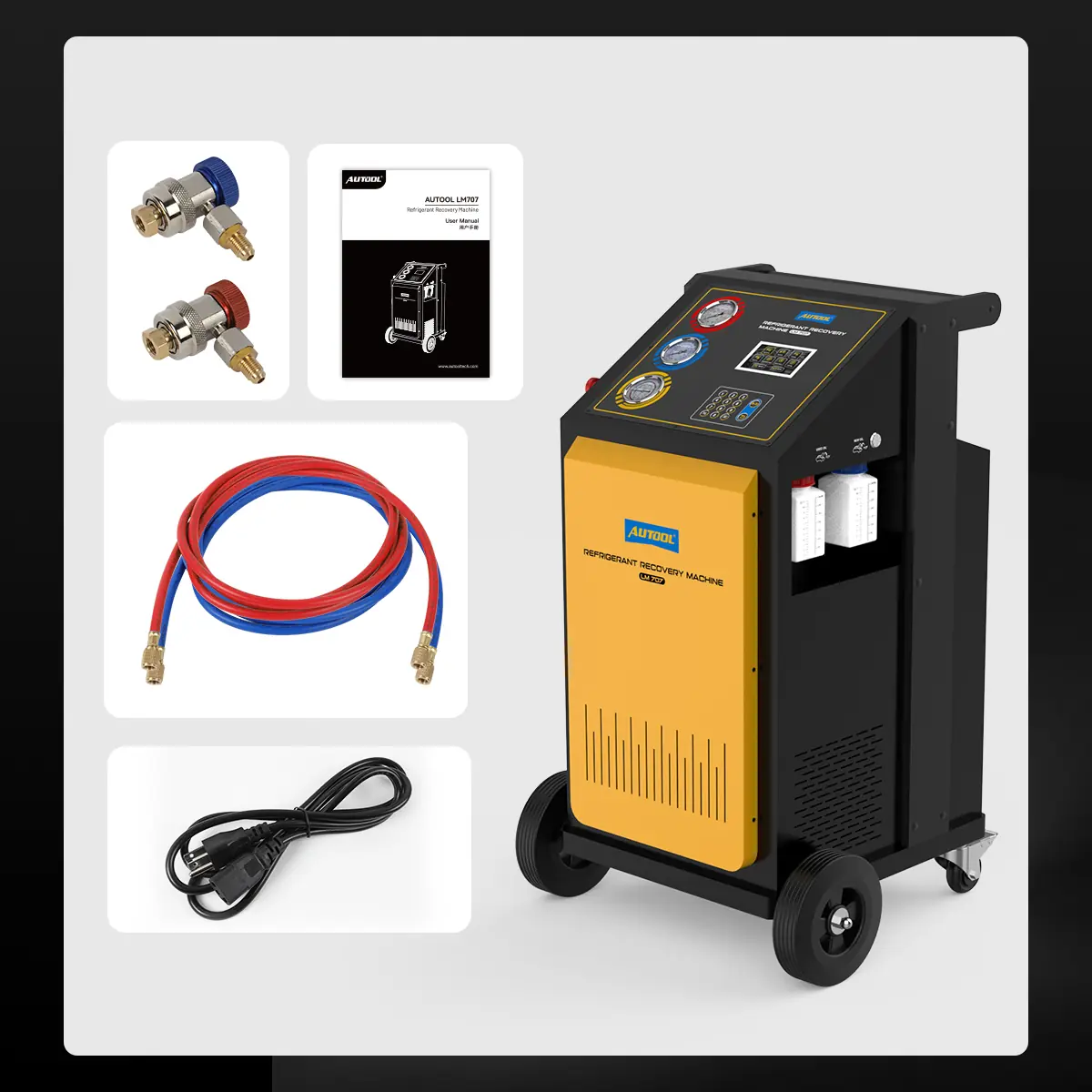

Lieferumfang
- LM707 Haupteinheit mit integrierten Ölflaschen und Tank
- Rote und blaue Service-Schläuche
- Hoch- und Niederdruck-Schnellkupplungen
- Regionales Netzkabel
- Bedienungsanleitung
Anwendung
- Kältemittel und Fahrzeugdaten prüfenBestätigen Sie, dass das Fahrzeug R134a verwendet, und ermitteln Sie die korrekte Kältemittelfüllmenge und Ölinformation.
- Maschine und Tank prüfenPrüfen Sie Schläuche und Kupplungen, Öl- und Pumpenölstände, Filterzustand, Tankabsicherung und die vorhandene Kältemittelmenge.
- Anschließen bei ausgeschaltetem MotorBefestigen Sie die Hoch- und Niederdruckkupplungen sicher und halten Sie die Schläuche von Hitze und beweglichen Teilen fern.
- Voreinstellen und startenGeben Sie die Werte für Rückgewinnung, Evakuierung und Nachfüllen ein und überwachen Sie dann den automatischen Ablauf.
- Prüfen und trennenÜberprüfen Sie die zurückgewonnenen und eingefüllten Mengen, Drücke und den A/C-Betrieb, schließen Sie dann sicher und trennen Sie die Verbindungen.
Einrichtung, Ölhandhabung, Filterservice und Fehlerbehebung: LM707 Benutzerhandbuch (PDF).
Gut zu wissen
Achtung
- Schließen Sie LM707 niemals an HFO-1234yf, gemischtes, nicht identifiziertes oder sonstiges Kältemittel an.
- Füllen Sie den internen Tank niemals über 80% seiner Kapazität; der Spielraum schützt vor zusätzlichem Druck durch äußere Einflüsse.
- Mindestens 3 kg Kältemittel im Tank belassen, sonst ist möglicherweise keine Neubefüllung möglich.
- Rückgewinnung höchstens 10 Mal pro Stunde starten; häufige Starts können den Kompressor beschädigen.
- Verwenden Sie keine Druckluft, um die Station oder den Klimakreislauf des Fahrzeugs auf Druck oder Dichtheit zu prüfen.
- Geerdete Stromversorgung verwenden, die zum Typenschild des Geräts passt, und die Station von offenen Flammen und heißen Gegenständen fernhalten.
Pflege
- Filter nach 100 kg zurückgewonnenem Kältemittel wechseln, der Geräteaufforderung folgen.
- Vakuumpumpenöl warten, wenn die 600-Minuten-Erinnerung erscheint, oder früher, wenn es trüb oder verunreinigt ist.
- Kreislaufreinigung etwa einmal im Monat durchführen.
- Kompressoröl entsprechend der abgelassenen Menge nachfüllen; Überfüllung vermeiden.
- Verändern Sie das Druckminderventil oder die Systemeinstellungen nicht.
