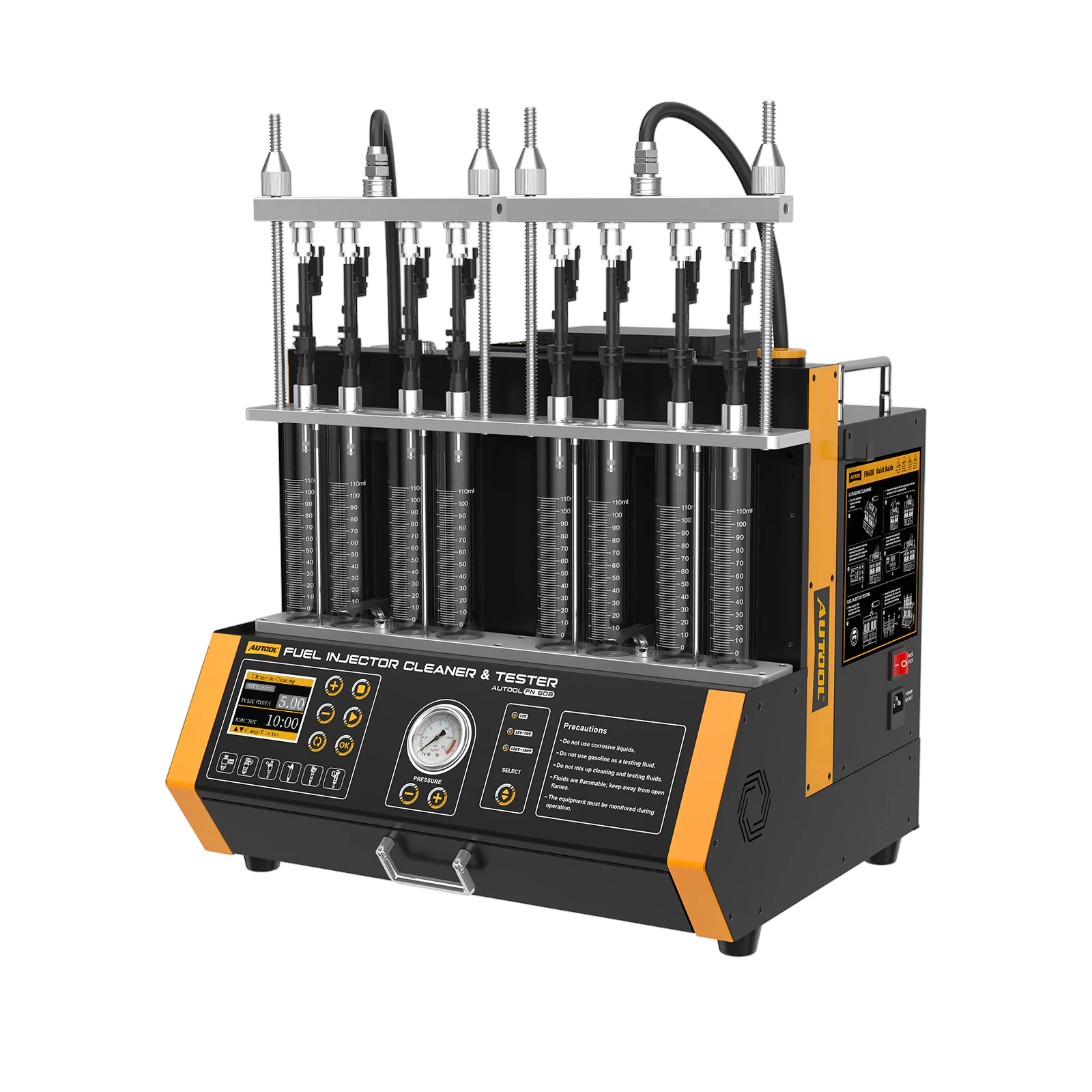

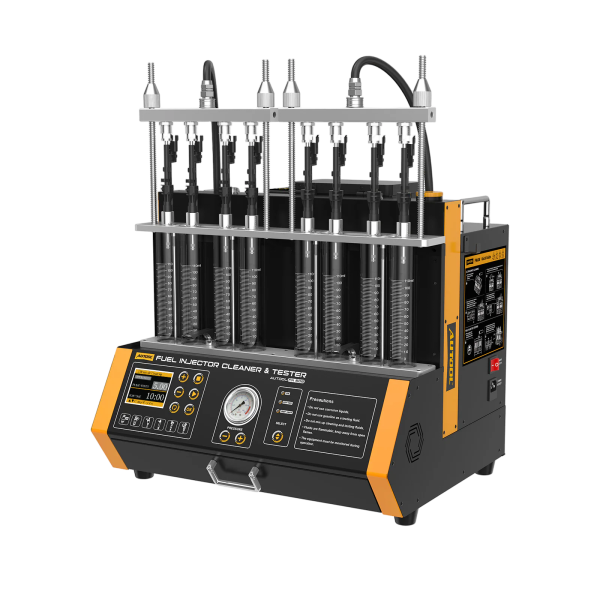

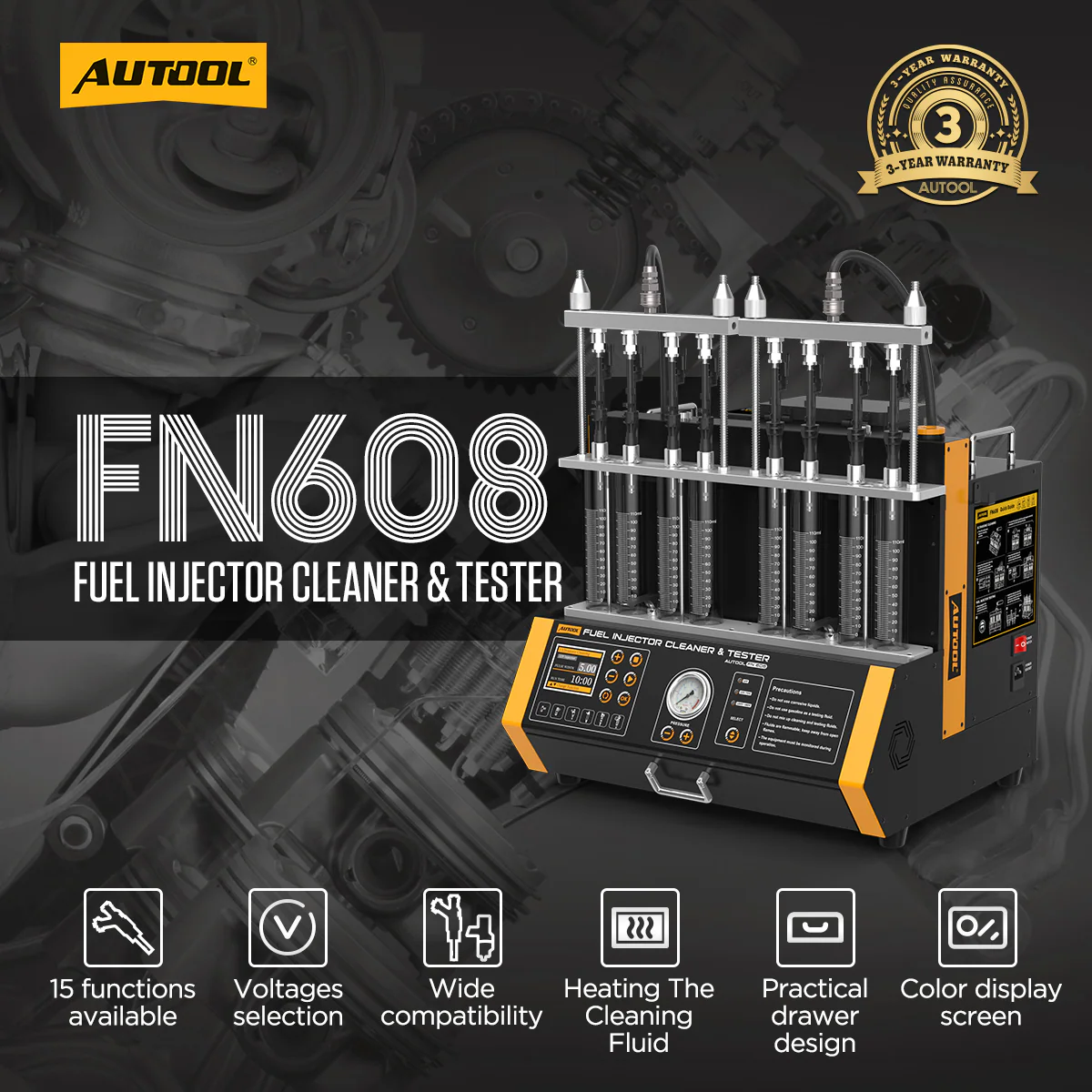

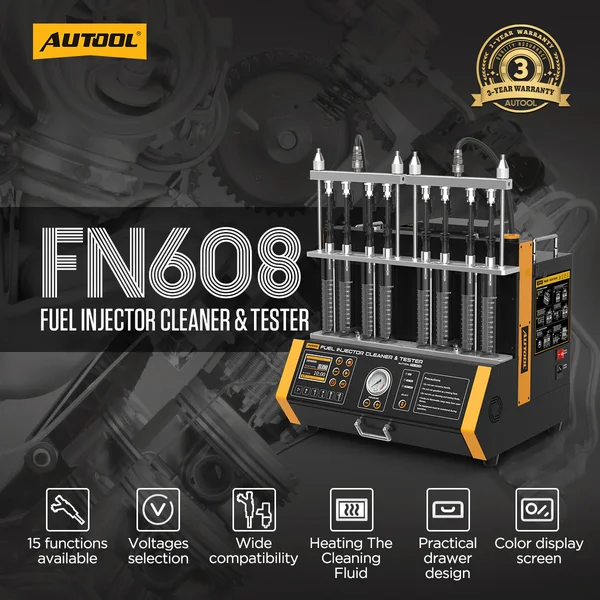

Prueba y compara ocho inyectores en dos rampas independientes
El FN608 permite trabajar simultáneamente con hasta ocho inyectores compatibles de gasolina convencionales, EFI, FSI y determinados inyectores GDI, con dos bombas independientes que alimentan rampas separadas y un limpiador ultrasónico independiente con calentamiento para limpiar los inyectores antes de repetir las pruebas. Su presión máxima de 0.8 MPa está destinada a pruebas comparativas en banco, no a reproducir las condiciones de funcionamiento a plena presión de los sistemas GDI.
- Posiciones: 8 / bombas: 2
- Tensión de accionamiento: 12 V / 12–70 V / 120–180 V
- Pulso de 0–40 ms, pasos de 0.1 ms
- Unidad ultrasónica con calefacción independiente
- Limpieza: 3 + pruebas: 12
Características principales
-

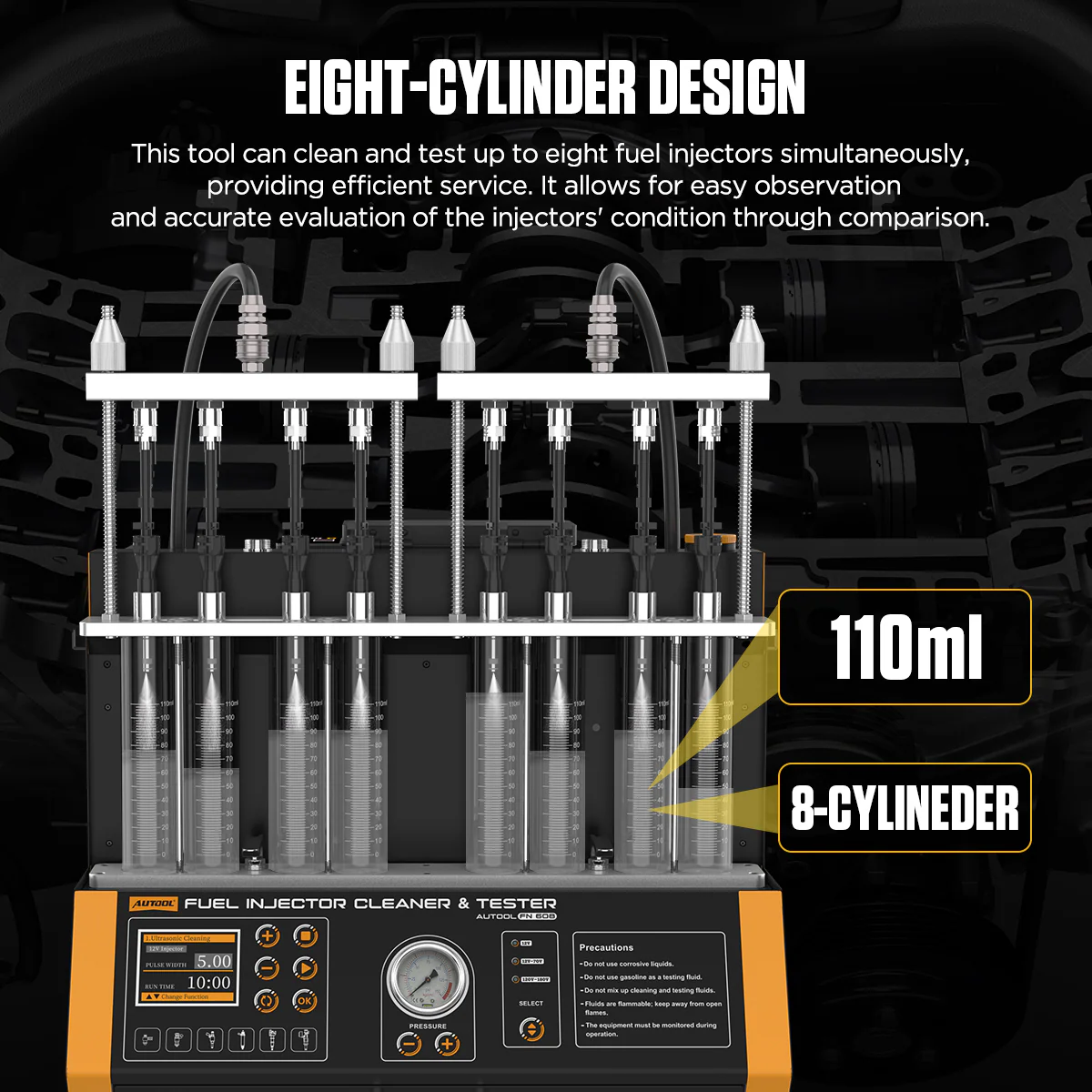

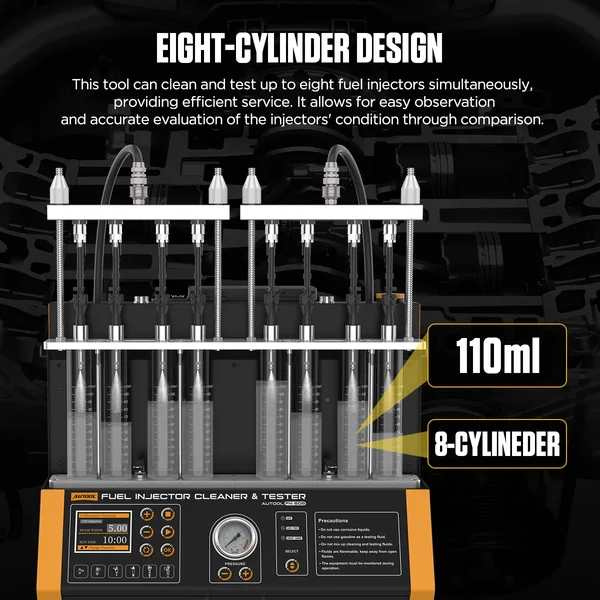

Comparación de ocho inyectores
Comparación de la pulverización, las fugas y el caudal en ocho cilindros transparentes con los mismos ajustes.
-
Dos bombas de combustible independientes
Cada bomba alimenta su propia rampa. Una diferencia común a todos los inyectores de una rampa apunta a un problema de la bomba, de presión o del montaje, y no a un problema de los inyectores.
-

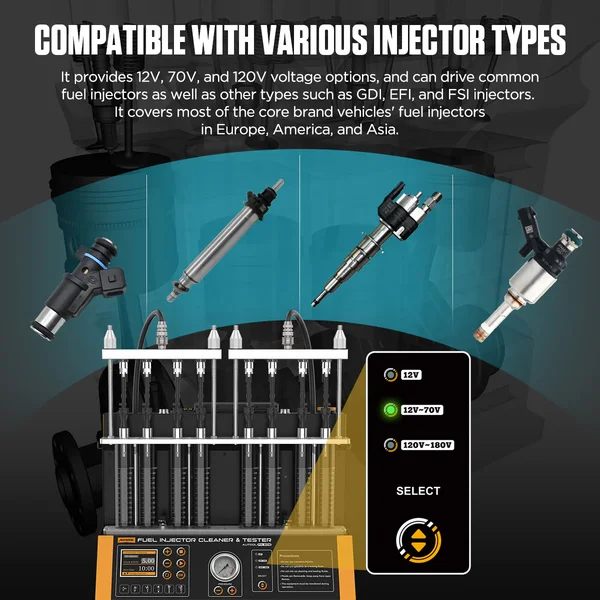

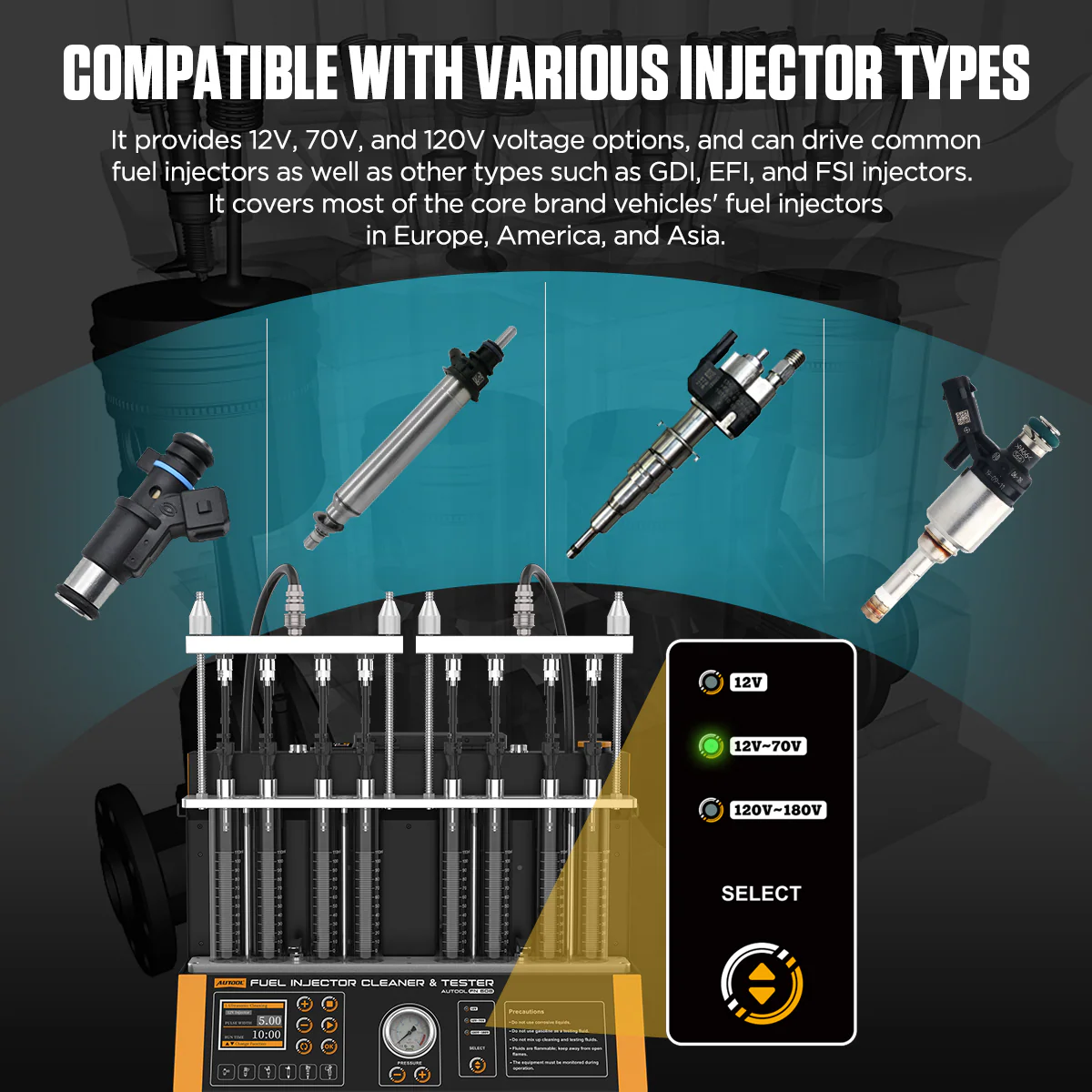

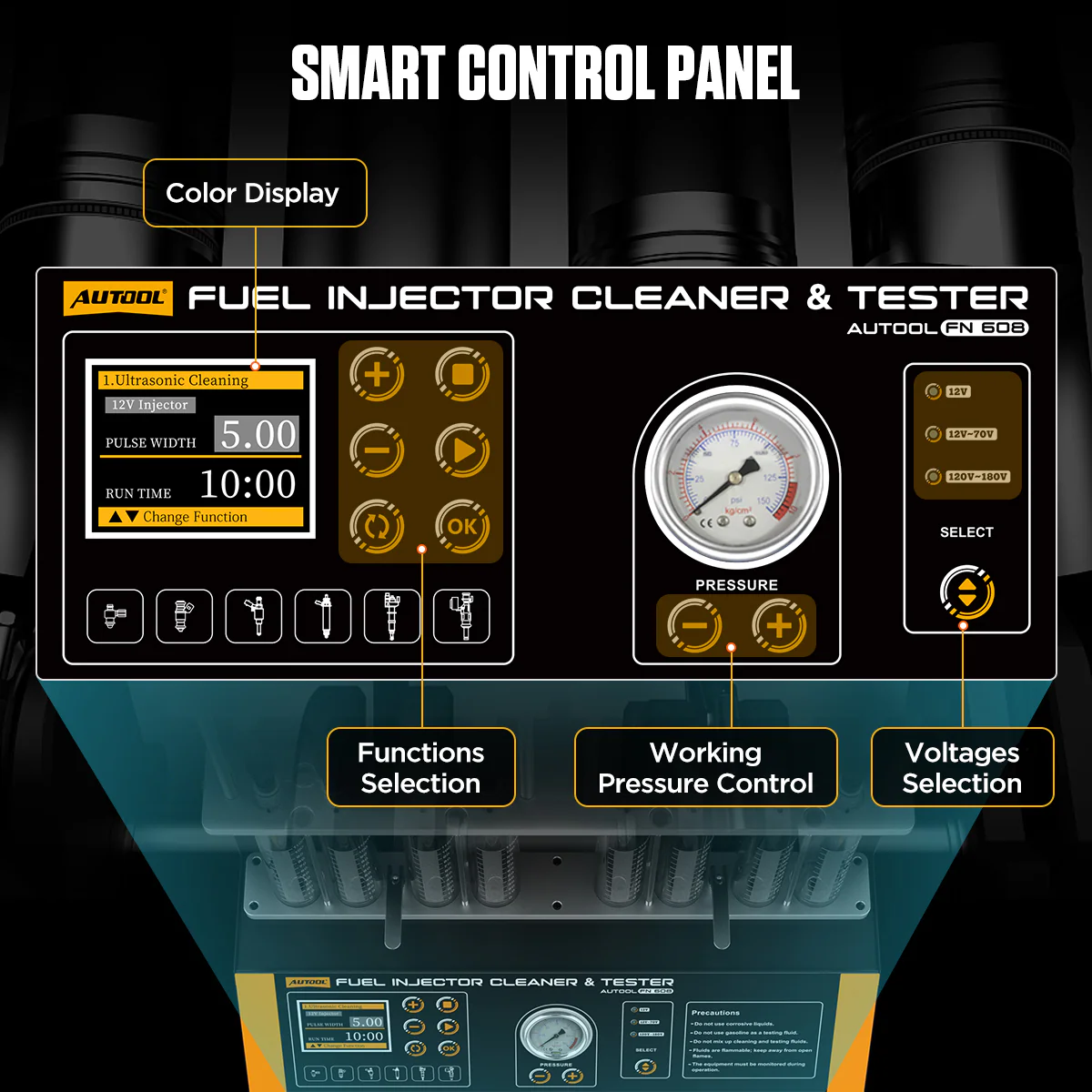

Intervalos de tensión de accionamiento seleccionables

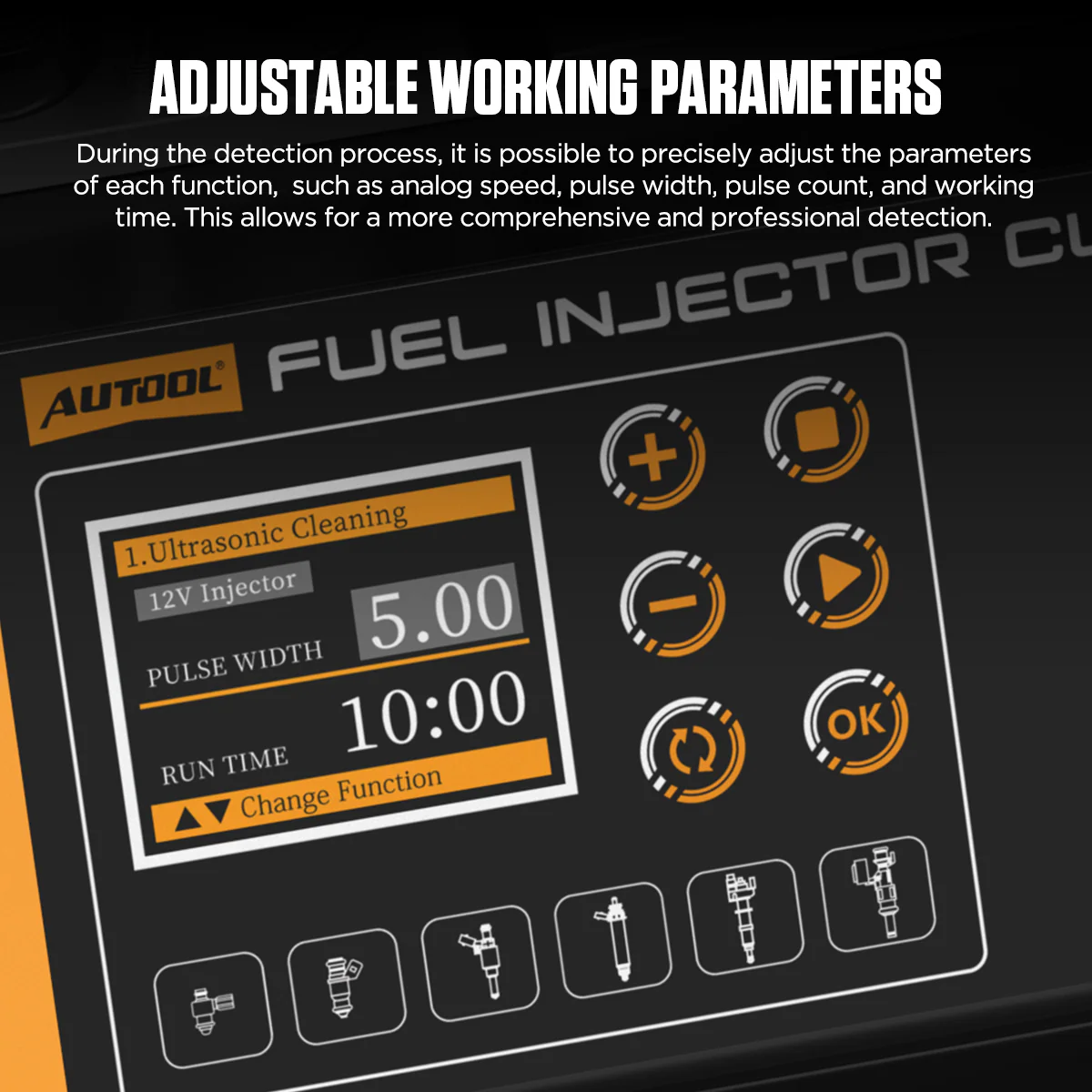

Tres rangos de accionamiento se adaptan a los tipos de inyectores compatibles, con ajuste de la anchura de pulso, el régimen simulado y el número de inyecciones desde el panel.
-

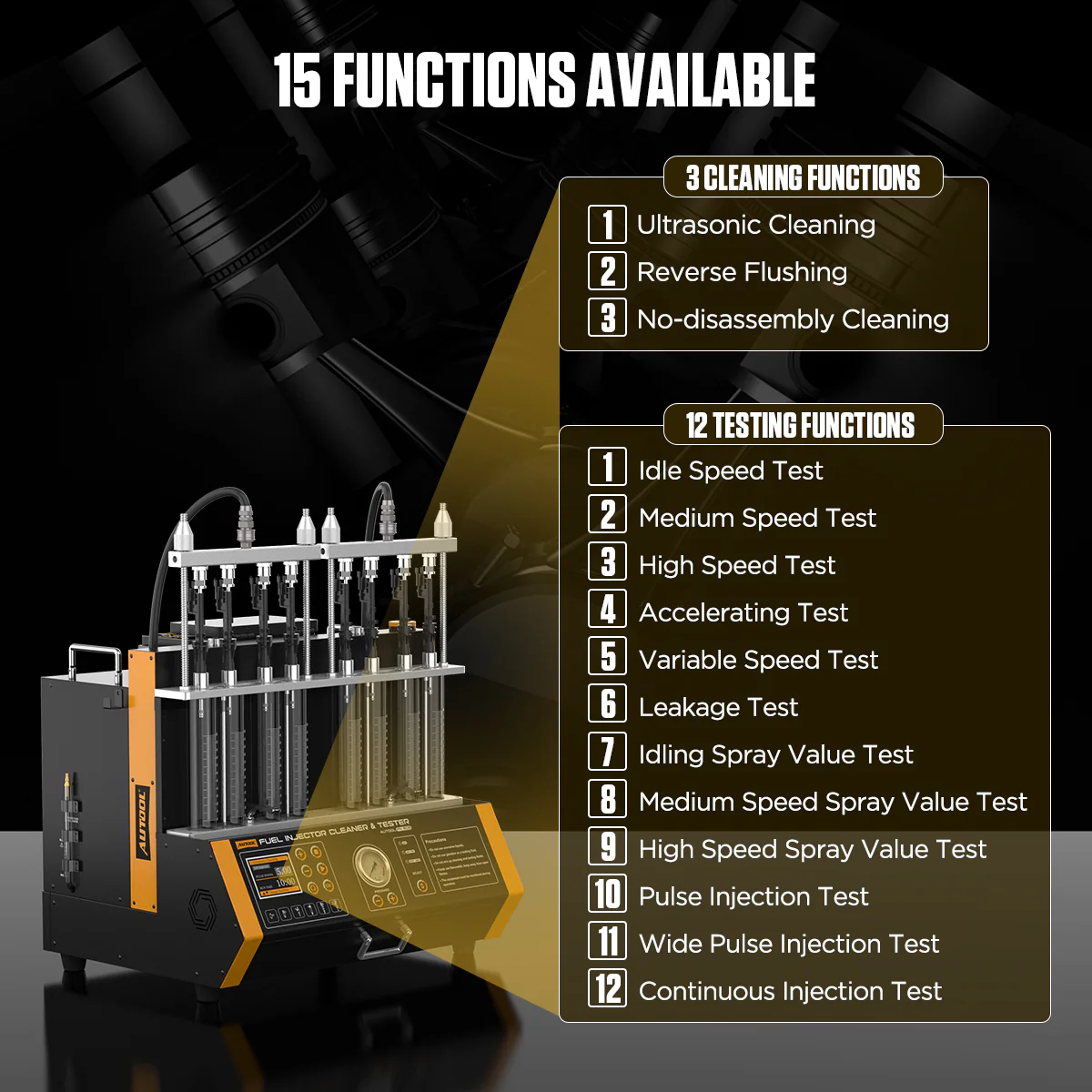

Tres métodos de limpieza
Limpieza por ultrasonidos con calentamiento, lavado a contracorriente para inyectores de alimentación superior compatibles y limpieza sin desmontaje con adaptadores especiales opcionales.
-
Doce funciones de prueba
Abarcan distintos regímenes de funcionamiento, aceleración, régimen variable, estanqueidad, capacidad de pulverización, forma del chorro de inyección y equilibrio de caudal.
-
Autoprotección GDI
Una función de autoprotección permite trabajar con configuraciones de prueba GDI compatibles.

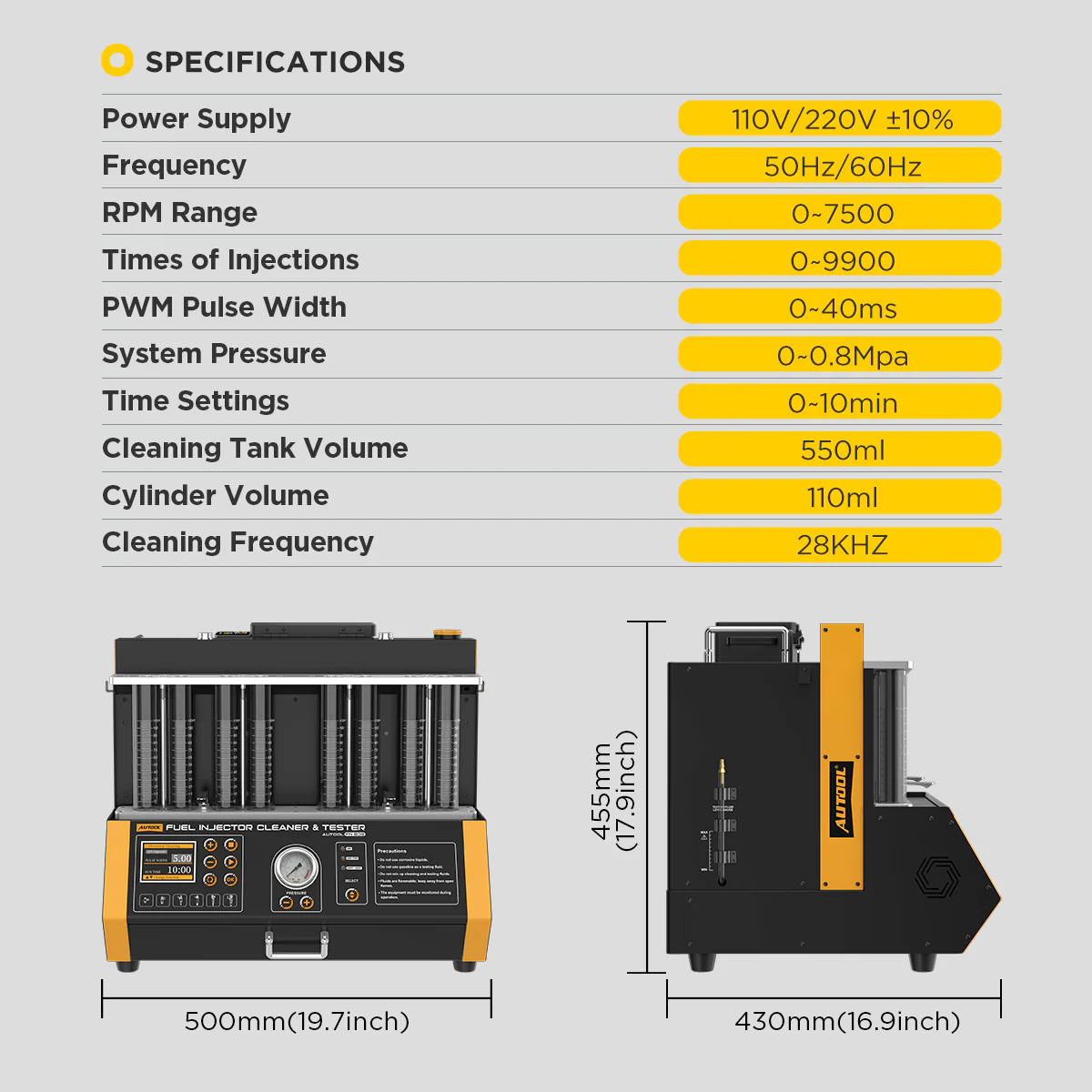

Más especificaciones
| Pantalla | Pantalla LCD y manómetro |
|---|---|
| Depósito ultrasónico | Extraíble |

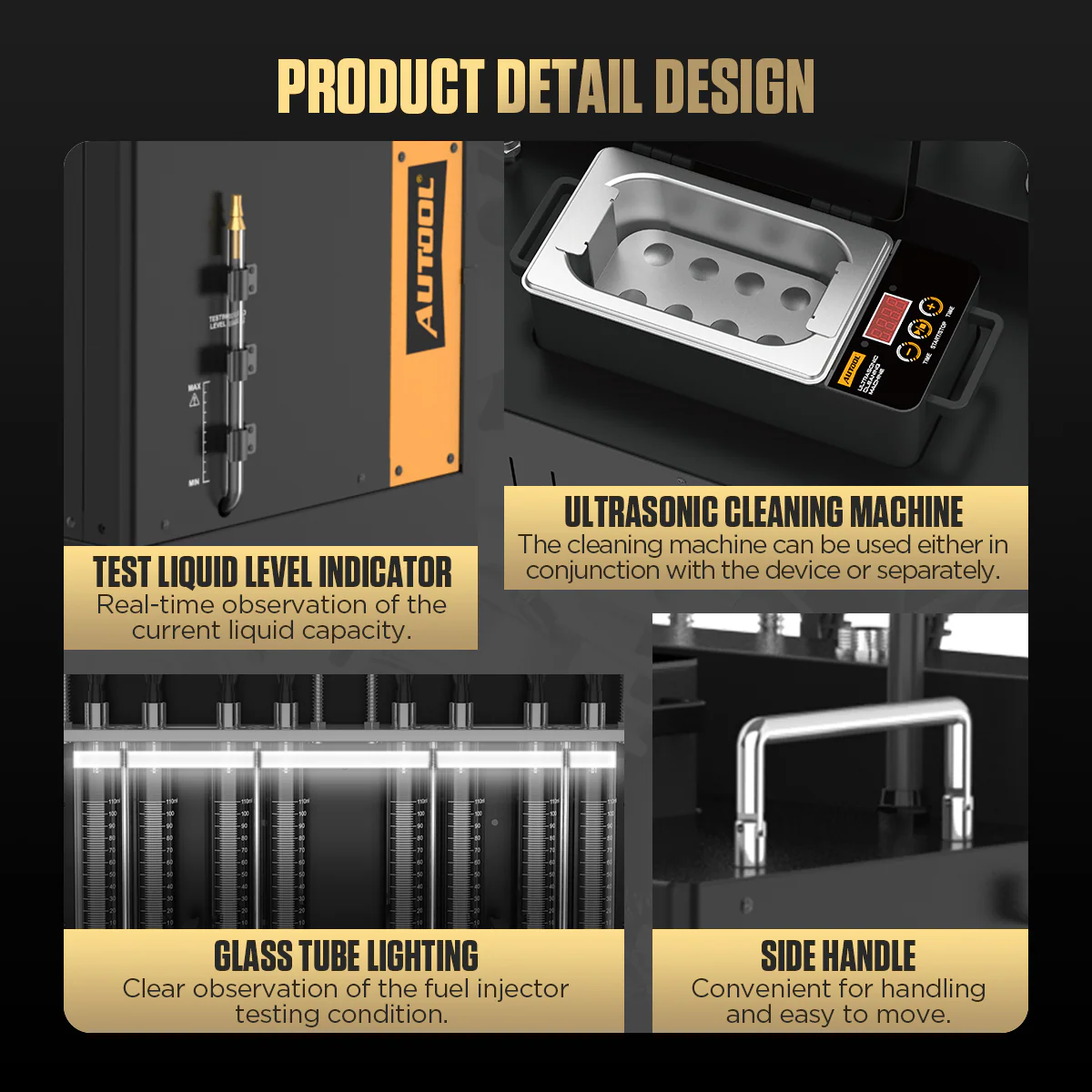

| Gestión de líquidos | Indicador de nivel del líquido de prueba, válvula de recuperación del líquido de limpieza, deflector de aceite |
| Almacenamiento | Cajón integrado |
FN608 frente a FN606
| FN608 | FN606 | |
|---|---|---|
| Posiciones de los inyectores | 8 | 6 |
| Bombas de combustible | 2 | 1 |
| Presión del sistema | 0–0.8 MPa | 0–0.8 MPa |
| Unidad ultrasónica | 550 ml, 50 °C, independiente | 550 ml, 50 °C, independiente |

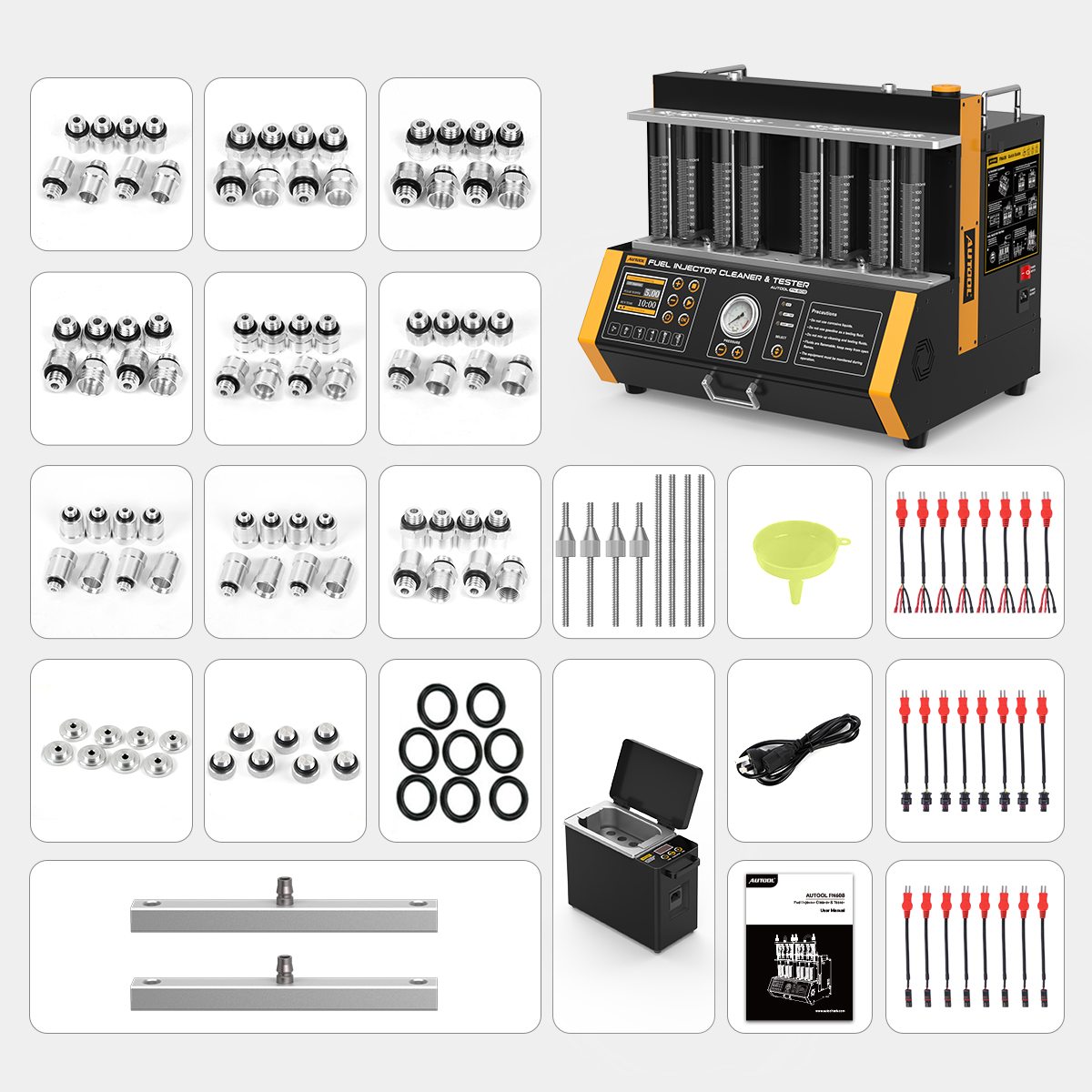

Contenido de la caja
- Unidad principal FN608 con rampas de doble bomba

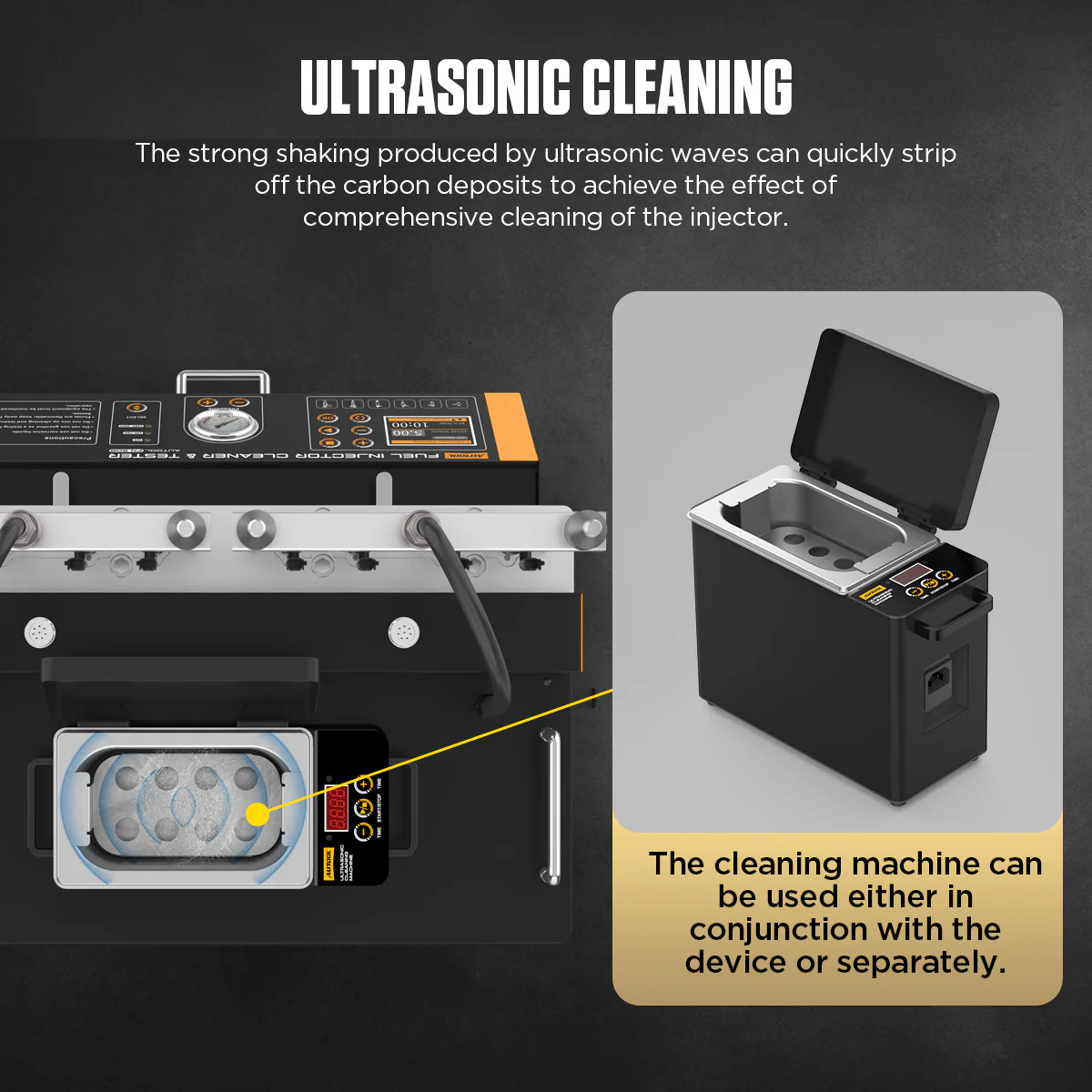

- Unidad independiente de limpieza por ultrasonidos con calentamiento

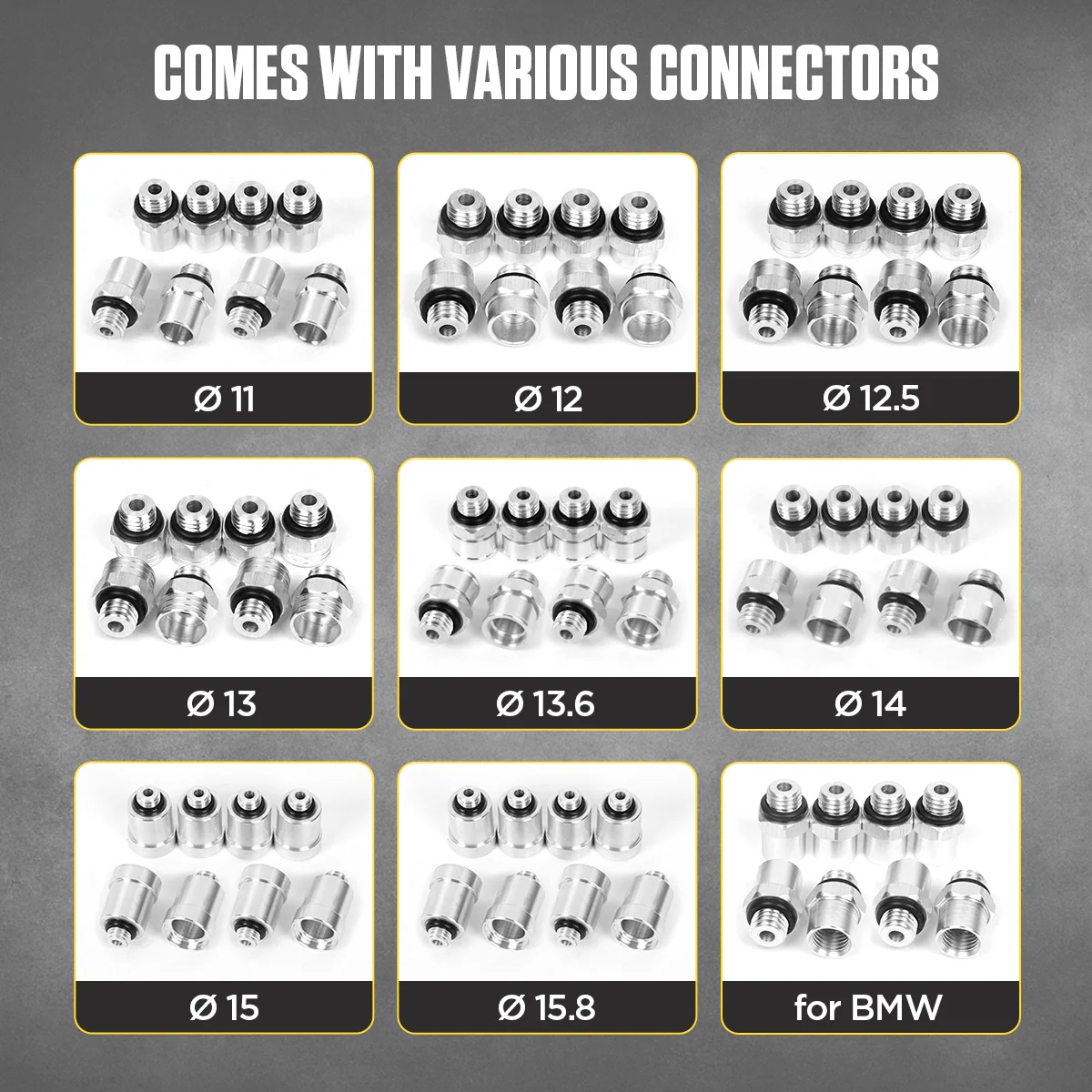

- Ocho grupos de adaptadores para inyectores más un grupo de adaptadores específico para BMW

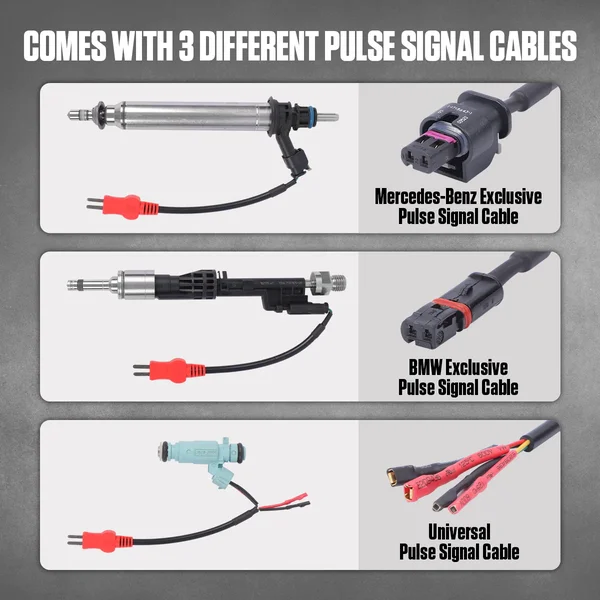

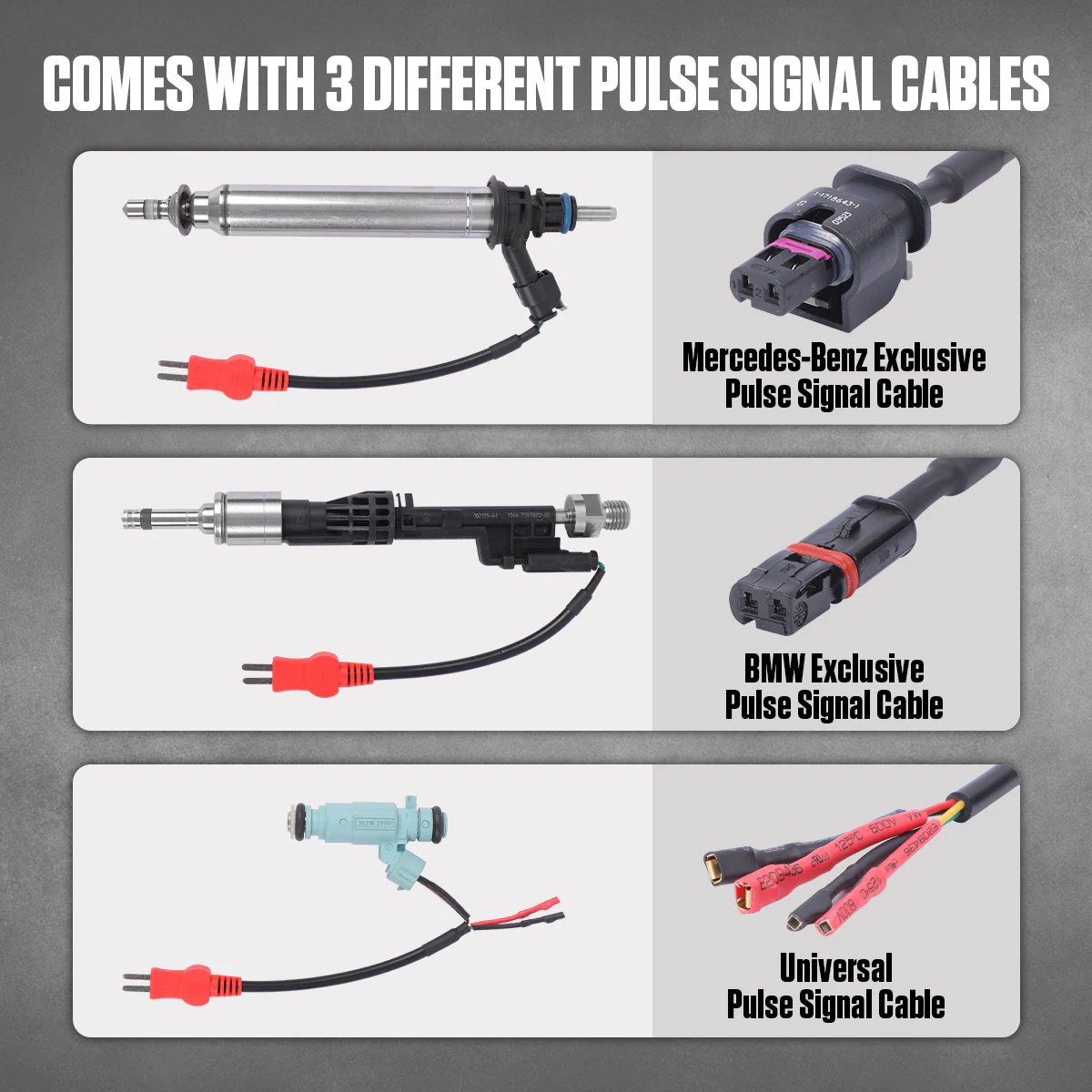

- Cables de señal de impulsos en versiones para Mercedes-Benz, BMW y universales, con ocho cables por juego
- Dos rampas, varillas de fijación, tapones y juntas tóricas
- Embudo de llenado y cable de alimentación
- Manual de usuario de FN608
Cómo usarlo
- Comprueba la idoneidad del juego de inyectoresAnota las referencias de las piezas y confirma el rango de accionamiento, el tipo de alimentación, los adaptadores, las juntas y el método de limpieza permitido.
- Prepara los líquidos y las rampasAñade líquido aprobado para la limpieza por ultrasonidos y un líquido de prueba adecuado y no corrosivo; inspecciona los circuitos de ambas bombas y los elementos de sujeción.
- Instala y sellaMonta los inyectores de forma segura y trata cada posición no utilizada como se indica en el manual.
- Registra los datos de referenciaRealiza una prueba y registra la rampa, la tensión, la presión, el pulso, la velocidad, el tiempo y el resultado en el cilindro de cada inyector.
- LimpiarUtiliza la limpieza por ultrasonidos con calentamiento, el lavado a contracorriente adecuado para inyectores de alimentación superior o la limpieza opcional sin desmontaje.
- Repite la prueba de la misma maneraRepite los ajustes de referencia y compara cada inyector con su resultado anterior y con el conjunto de inyectores emparejados.
- Registra las accionesDistingue los resultados de los inyectores de los fallos de la bomba o de la rampa de combustible, y después documenta el mantenimiento o la sustitución.
Configuración, modos de prueba y solución de problemas: Manual de usuario FN608 (PDF)
Conviene saber
Precaución
- Comprueba que el número de referencia, el accionamiento eléctrico, el tipo de alimentación, el adaptador y las juntas sean adecuados para cada inyector antes de aplicar tensión.
- Nunca hagas funcionar la unidad de ultrasonidos en seco; llénala hasta el nivel indicado en el manual antes de activar el calentamiento o los ultrasonidos.
- Ventila la zona, utiliza protección ocular y mantén los líquidos alejados de llamas, chispas y superficies calientes.
- Detén la máquina y libera la presión antes de abrir una rampa, una manguera o un dispositivo de sujeción.
- La limpieza sin desmontaje requiere adaptadores especiales.
Cuidado
- Utiliza líquido de limpieza únicamente en la unidad de ultrasonidos y líquido de prueba no corrosivo únicamente en el circuito de prueba.
- Utiliza las probetas para comparar grupos y resultados antes/después, salvo que se disponga de una calibración y de límites aprobados.
