Diagnostiquez les moteurs Mercury et MerCruiser et configurez les systèmes de commande de barre et de joystick

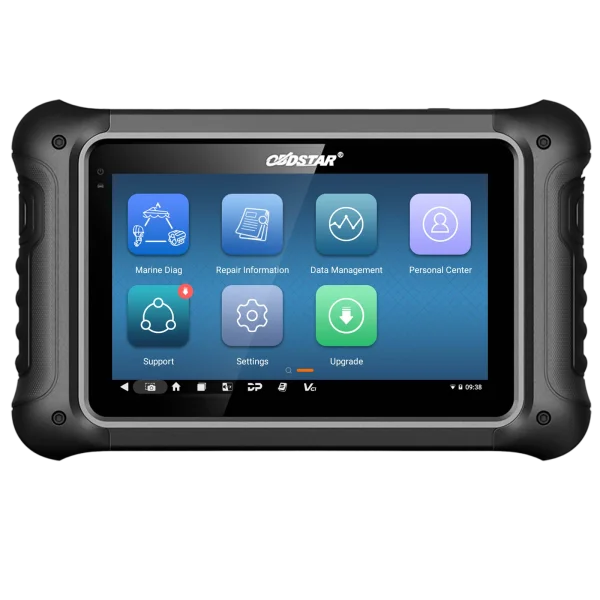

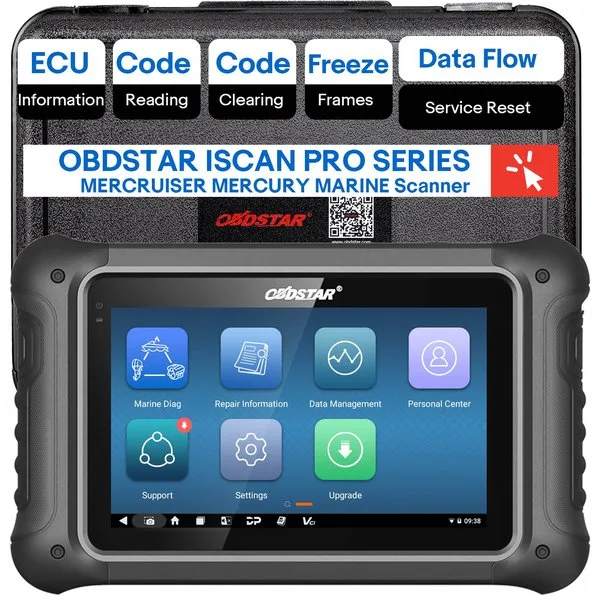

L’OBDSTAR iScan PRO MerCruiser & Mercury est une tablette Android de 7 pouces dédiée à Cummins MerCruiser Diesel, MerCruiser, Mercury et Mercury Diesel, notamment aux moteurs hors-bord DFI 2, Optimax, SeaPro et Verado de 40 à 300 HP. Elle prend en charge les moteurs et les modules de joystick, de commande de barre, TVM et TCM. Il n’est pas possible d’ajouter d’autres marques de moteurs marins ; consultez la liste de compatibilité avant de commander.
- Mercury / MerCruiser / Mercury Diesel
- Configuration du poste de barre et du joystick
- Alignement de la transmission
- Entrée DC 24 V
- 2 ans de mises à jour
Caractéristiques principales
-
Diagnostic complet
Lecture et effacement des codes, données en temps réel, tests d’actionneurs, réglages et codage sur les modules du moteur et de commande du bateau.
-
Configuration du poste de commande et du joystick
Configuration du poste de pilotage, configuration du compas, centrage du volant, configuration du joystick et du joystick auxiliaire, configuration du volant et du pavé tactile.
-
Fonctions de propulsion et de trim
Initialisation et alignement des embases, alignement manuel des embases, réglage des limites de relevage et de trim, configuration d’Active Trim et d’Active Trim GPS, et commande du ralenti.
-
Configuration du système du navire
Réglage de l’emplacement du moteur et de la liaison du compte-tours, réinitialisation Merc TDS, configuration SMUX et du pilote automatique, caractéristiques de transmission, confirmation du faisceau du bateau, activation Fathom II, adaptation de la barre franche et configuration du système de direction pour DTS.
-

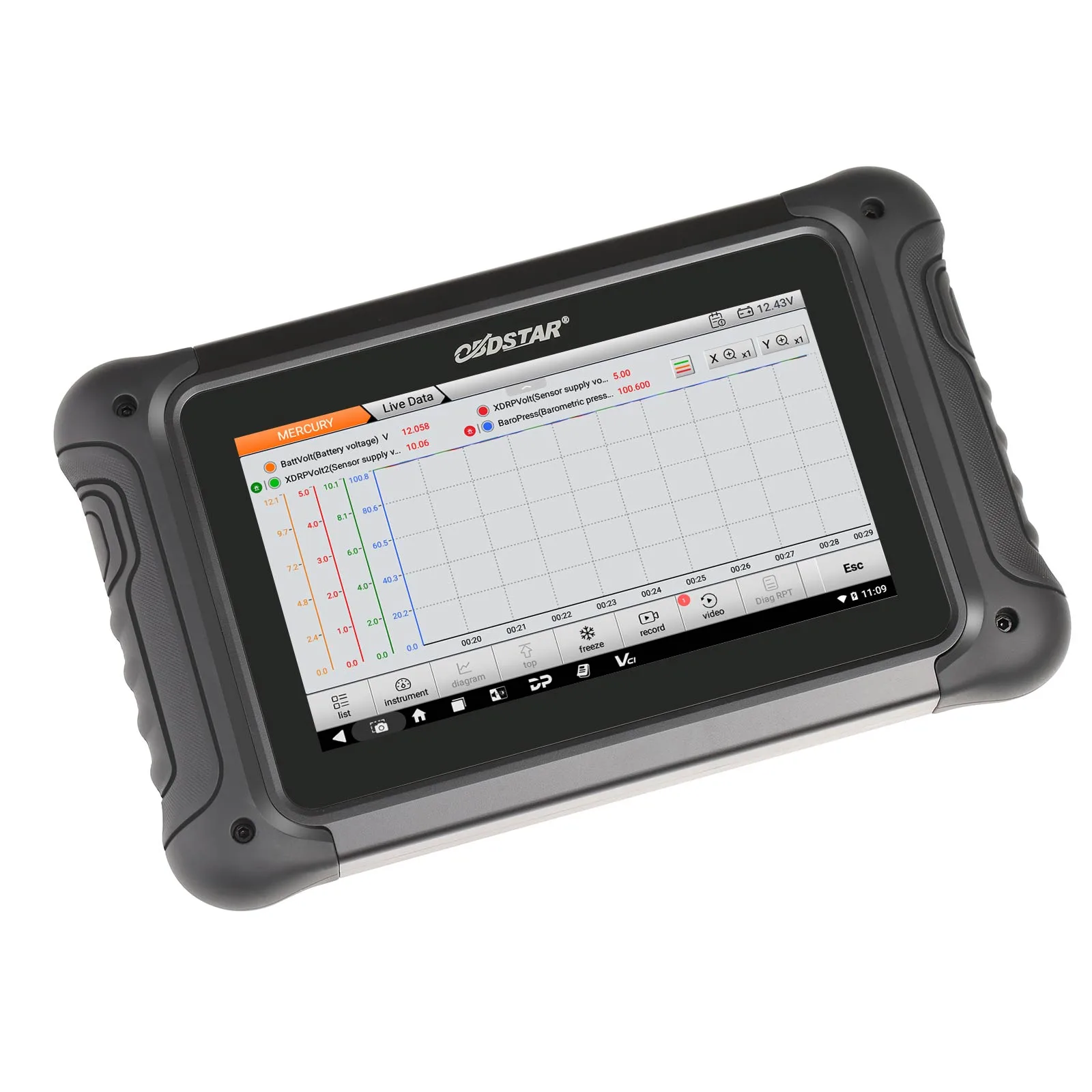

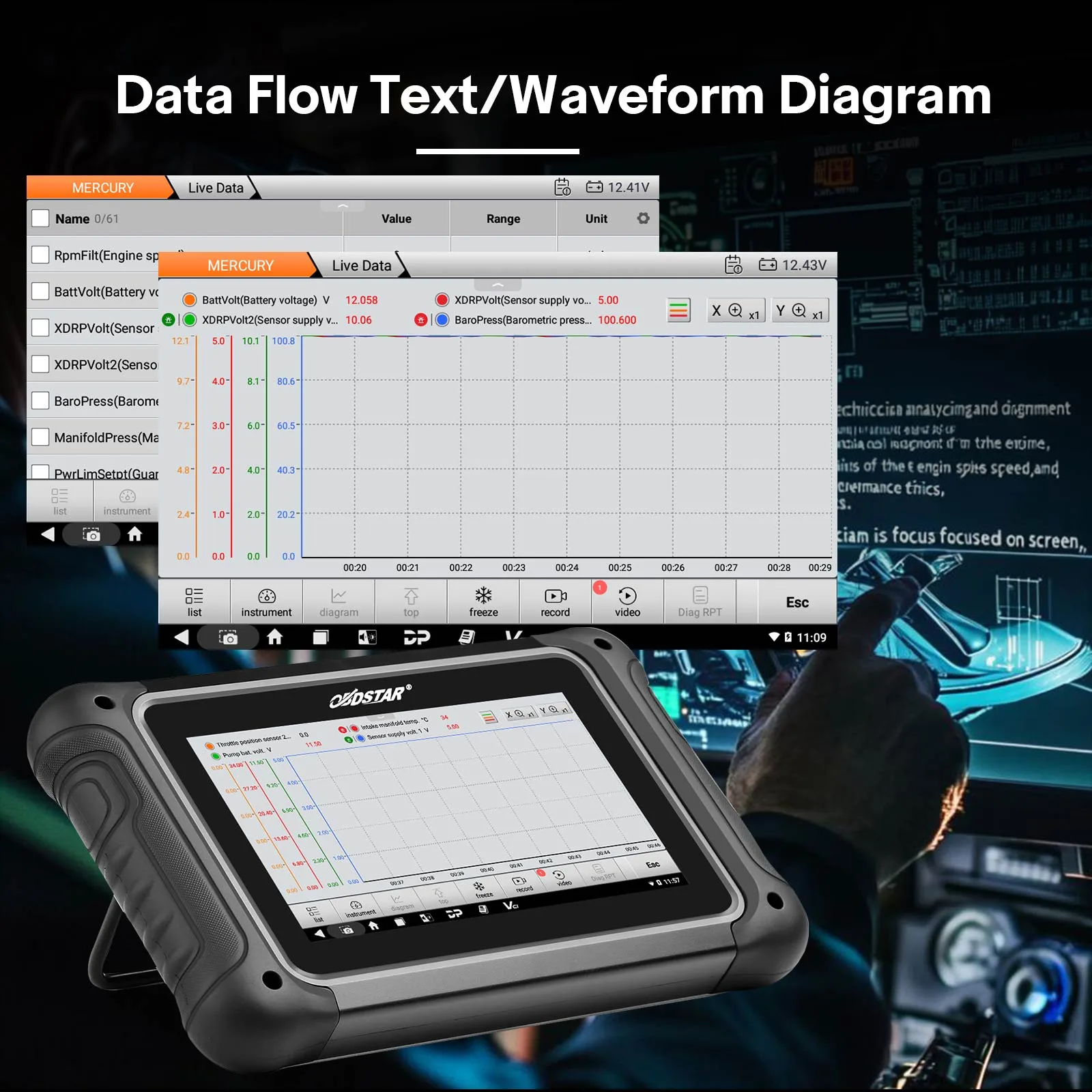

Analyse des données en direct
Enregistrez et relisez les flux de données sous forme de texte, de courbes ou de cadrans pour localiser les défauts des capteurs et des composants.
-
Prise en charge de l’application mobile
L’application mobile OBDSTAR fournit en complément l’emplacement des prises de diagnostic, la recherche de codes clignotants, des bulletins techniques, des procédures manuelles de réinitialisation du voyant d’entretien et des paramètres de base.
Points marquants

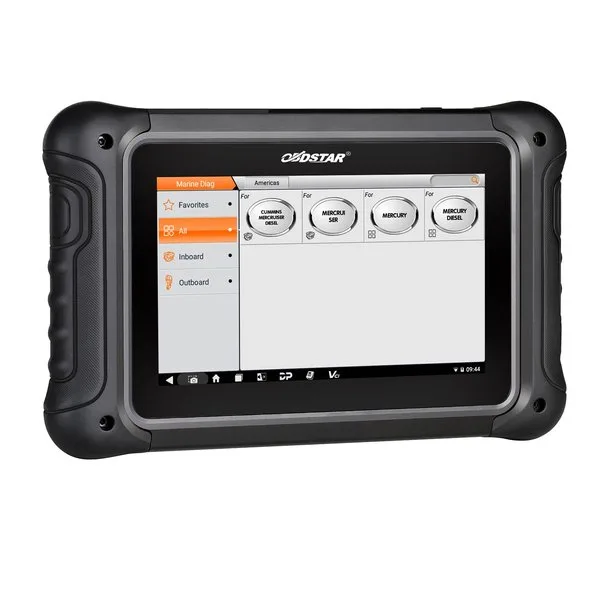

Quatre menus de marques
Cummins MerCruiser Diesel, MerCruiser, Mercury et Mercury Diesel, classés en moteurs in-bord et hors-bord.

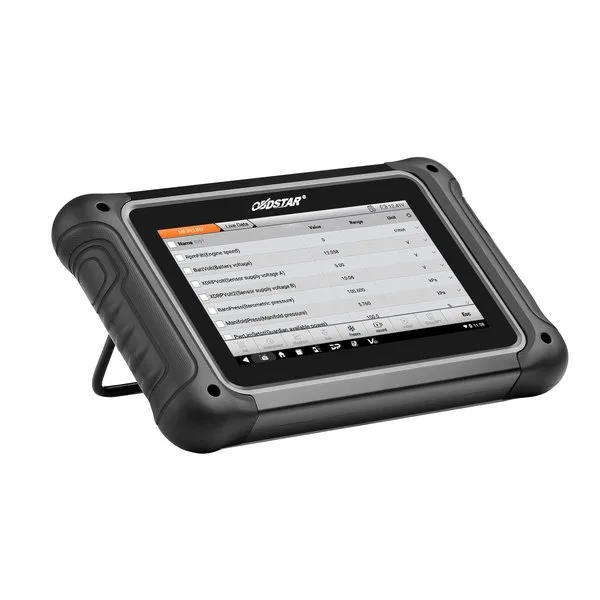

Données en temps réel
Régime moteur, tension de la batterie, tensions d’alimentation des capteurs, pression barométrique et pression du collecteur d’admission, et plus encore.
Fonctions spéciales
Alignement des embases, limites de relevage et de trim et autres fonctions de configuration dans un seul menu.
Alignement de la transmission
Ajustez le curseur jusqu’à ce que le bateau maintienne une trajectoire rectiligne ; les valeurs sont transmises en temps réel aux TVMs.
Autres caractéristiques
| Température de stockage | De -20 à 70 °C (de -4 à 158 °F) |
|---|---|
| Wi-Fi | Pris en charge |

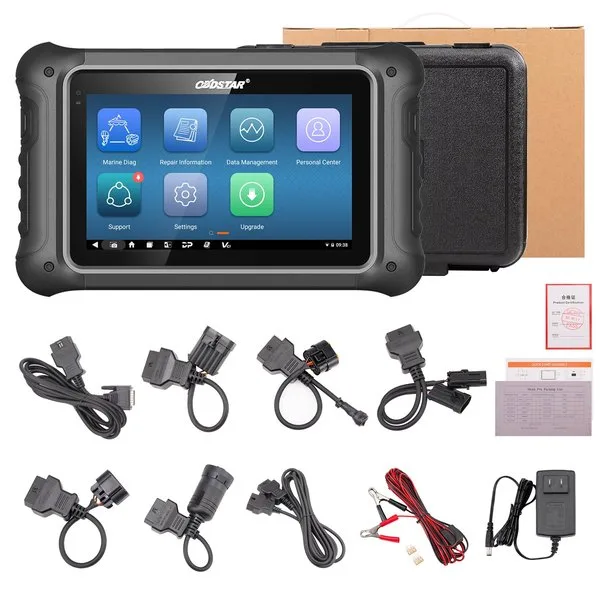

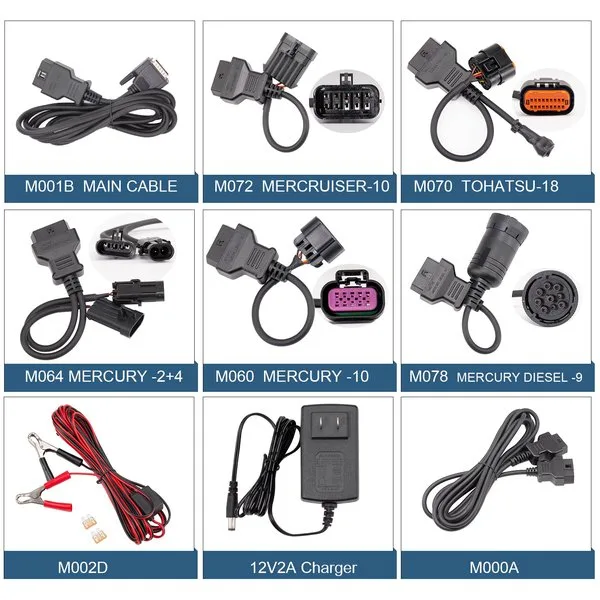

Contenu du coffret
- Tablette iScan PRO MerCruiser & Mercury
- Câble de rallonge M000A de 4 m
- Câble principal M001B
- Câble d’alimentation M002D de 6 m
- Câbles adaptateurs Mercury M060 et M064
- Câble adaptateur Tohatsu M070
- Câble adaptateur MerCruiser M072 à 10 broches
- Câble adaptateur M078 Mercury Diesel à 9 broches
- Chargeur 12 V 2 A
Mises à jour & assistance
Instructions d’utilisation : Manuel d’utilisation de la série iScan (PDF).
Bon à savoir
Attention
- Seuls les logiciels répertoriés de la famille Mercury peuvent être utilisés ; aucune autre marque marine ne peut être ajoutée.
- L’interface est uniquement en anglais et ne peut pas être passée dans une autre langue.
