Caractéristiques principales

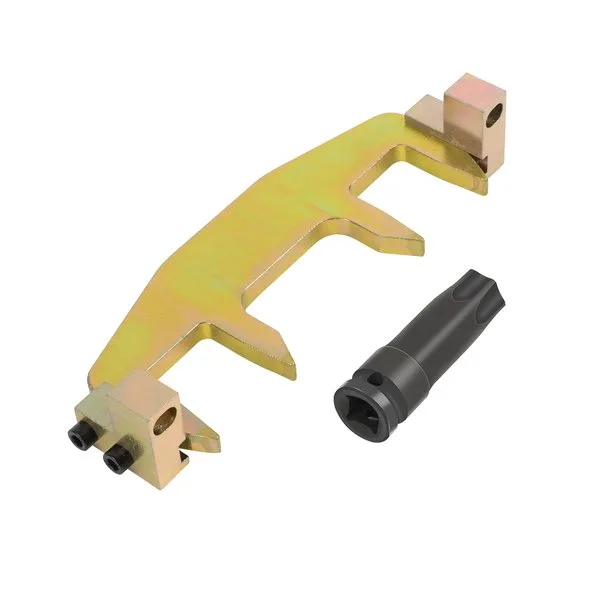

1. Maintient les arbres à cames au PMH

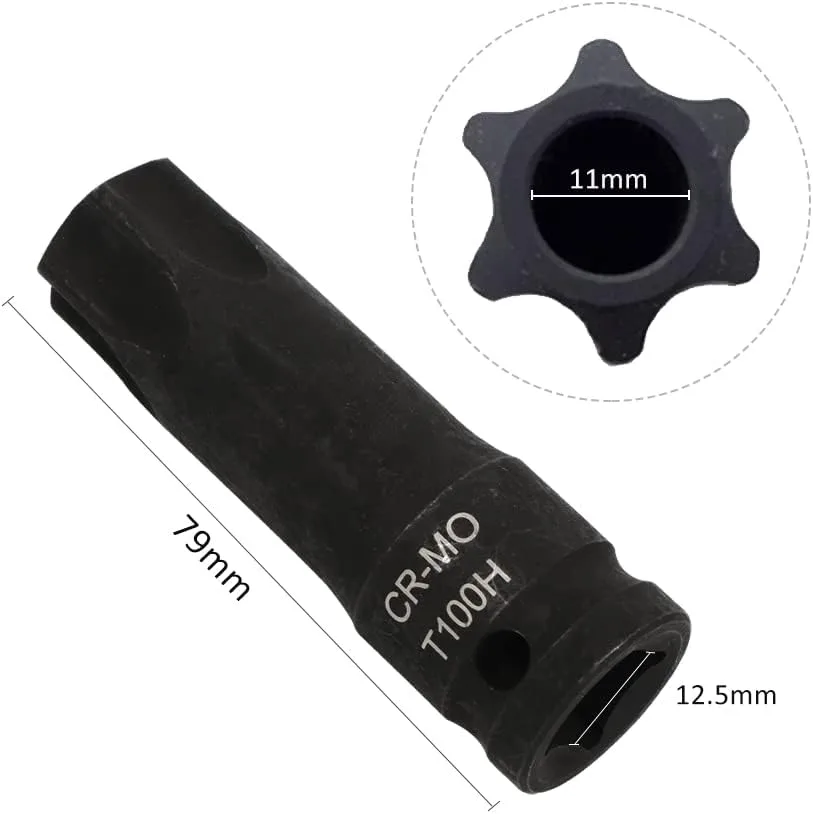

   Maintient les arbres à cames en position pendant le desserrage et le serrage des boulons des déphaseurs, pour faciliter la dépose des déphaseurs d’arbres à cames.

2. Maintient le calage de la distribution

   Assure l’alignement des arbres à cames lors de la dépose et de la pose de la chaîne de distribution.

3. Couverture des moteurs M271

   Pour les moteurs portant les codes E18ML, DE18ML, E16ML et DE18LA, montés sur les CLK 200 Kompressor et CGI (C209), C-Class W203/W204, E-Class W211/W212/C207, SLK 200K (R171) et CLC.

Mode d’emploi

1. Préparez le véhiculeStationnez sur un sol plat, serrez le frein de stationnement, laissez le moteur refroidir et débranchez la batterie.
2. Repérer les marques de calageOuvrez le capot moteur et repérez les marques sur la poulie de vilebrequin et le pignon d’arbre à cames.
3. Positionnez le vilebrequinFixez l’outil approprié sur le vilebrequin, bloquez-le et alignez-le sur les repères de calage.
4. Alignez l’arbre à camesTournez l’arbre à cames jusqu’à ce que ses repères s’alignent avec ceux du bloc moteur.
5. Vérifiez à nouveauVérifiez à nouveau l’alignement du vilebrequin et de l’arbre à cames et corrigez-le s’il est incorrect.
6. Terminez et vérifiezRetirez l’outil avec précaution, rebranchez la batterie et démarrez le moteur pour vérifier le calage de la distribution.
